Расчет стропил своими руками: используем в работе онлайн калькулятор

0 52

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Расчет стропил своими руками: используем в работе онлайн калькулятор

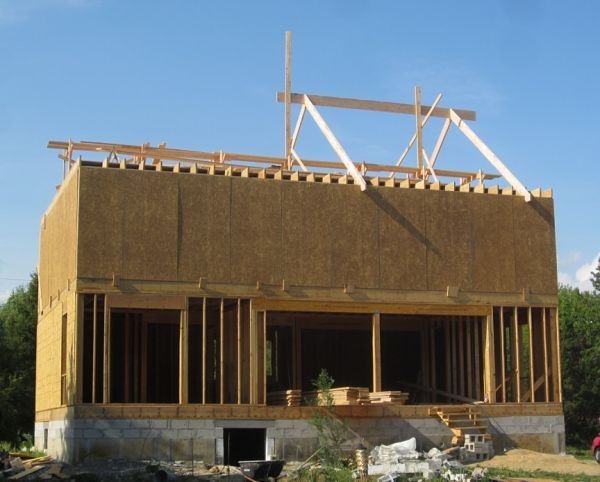

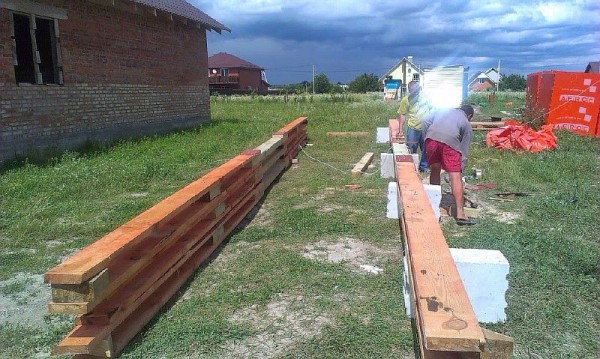

Стропила своими руками

Расчет стропил своими руками: используем в работе онлайн калькулятор

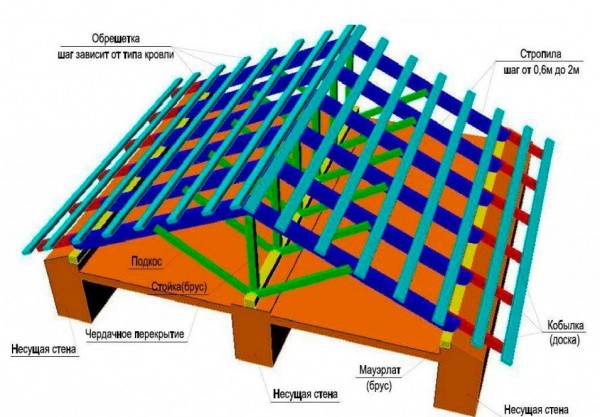

Элементы стропильной системы крыши

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Расчет стропил своими руками: используем в работе онлайн калькулятор

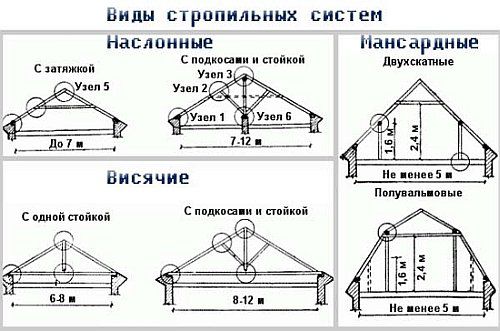

Разновидности стропильных систем

Расчет стропил своими руками: используем в работе онлайн калькулятор

Устройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Расчет стропил своими руками: используем в работе онлайн калькулятор

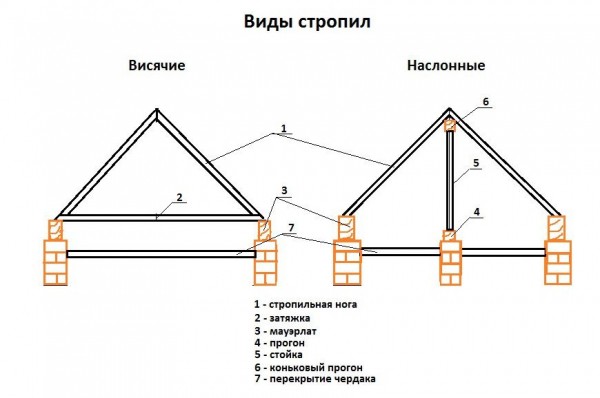

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

Конструкция стропильной системы

Расчет стропил своими руками: используем в работе онлайн калькулятор

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

  • стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
  • прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
  • лежни и стойки – поддерживают прогоны стропильной конструкции;
  • подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Расчет стропил своими руками: используем в работе онлайн калькулятор

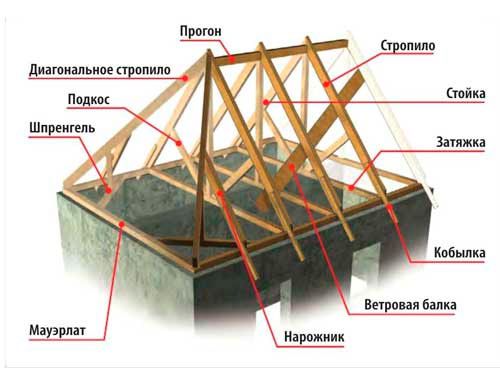

Схема стропил

Для расчёта используйте калькулятор расчета длины стропильных ног.

Из чего делать стропила?

Расчет стропил своими руками: используем в работе онлайн калькулятор

Из чего делать стропила

Расчет стропил своими руками: используем в работе онлайн калькулятор

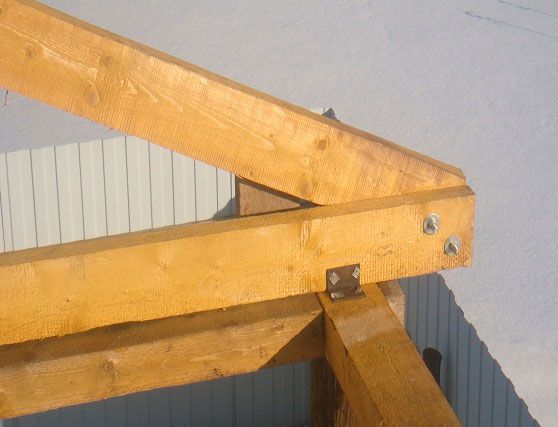

Узел крепления к балке

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Цены на различные виды бруса

Брус

Видео — Ошибки строительства крыши

Предварительные расчеты

Расчет стропил своими руками: используем в работе онлайн калькулятор

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

  • длину стропил;
  • шаг монтажа элементов;
  • расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м Расстояние между стропилами, см Размер сечения бруса стропил, см
До 3 120 8х10
До 3 180 9х10
До 4 100 8х16
До 4 140 8х18
До 4 180 9х18
До 6 100 8х20
До 6 140 10х20

Остальные элементы кровельной системы должны иметь такие сечения:

  • мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
  • диагональные стропильные ноги и ендовы – 10х20 см;
  • затяжки – 5х15 см;
  • прогоны – 10х10, 10х20 см;
  • подкосы – 10х10 или 15х15 см;
  • подшивочные доски – 2,5х10 см;
  • ригели – 10х15 или 10х20 см.

    Расчет стропил своими руками: используем в работе онлайн калькулятор

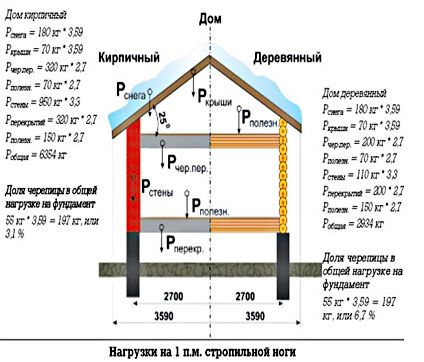

    Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропил своими руками: используем в работе онлайн калькулятор

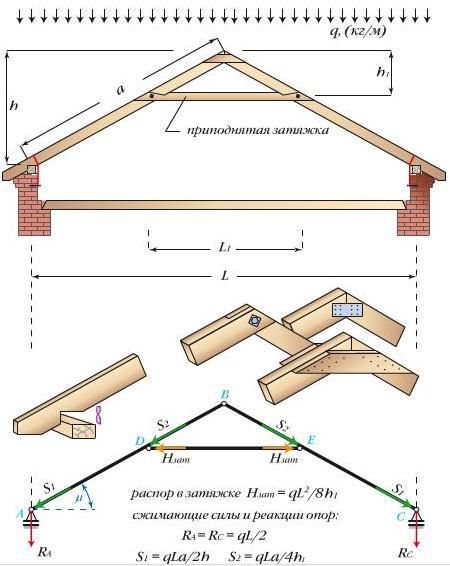

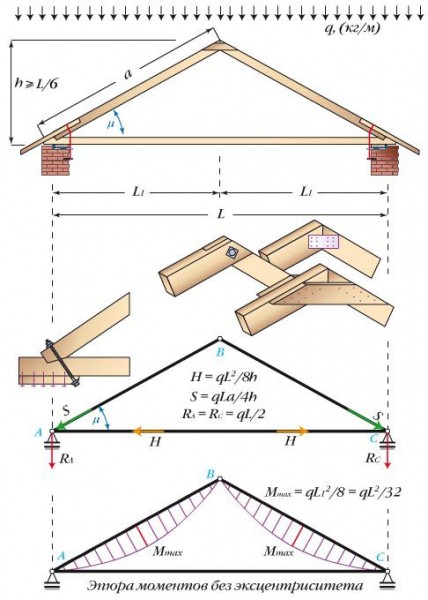

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Расчет стропил своими руками: используем в работе онлайн калькулятор

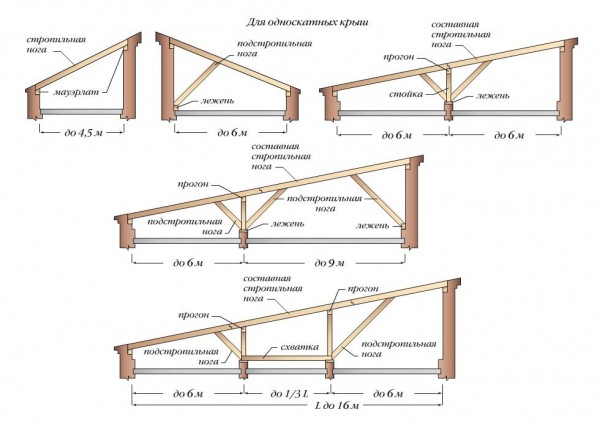

Стропила односкатной крыши

Расчет стропил своими руками: используем в работе онлайн калькулятор

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров

Расчет стропил своими руками: используем в работе онлайн калькулятор

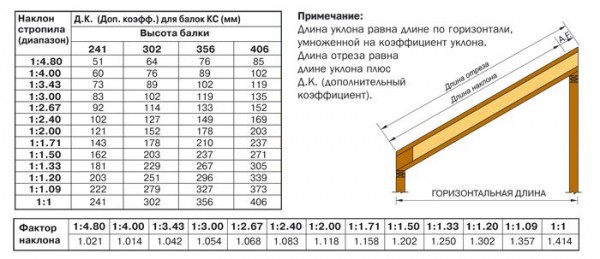

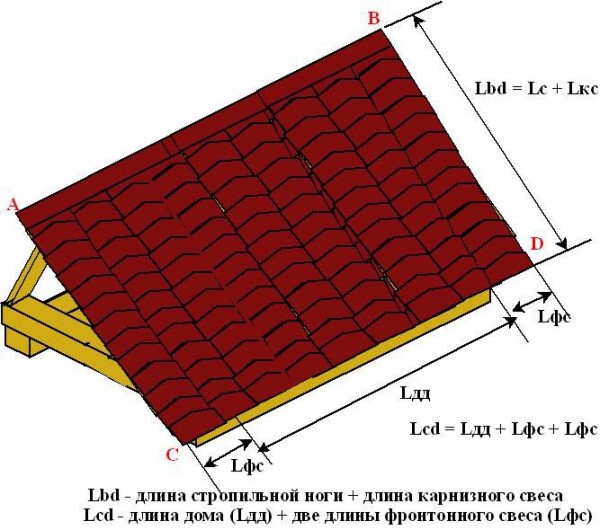

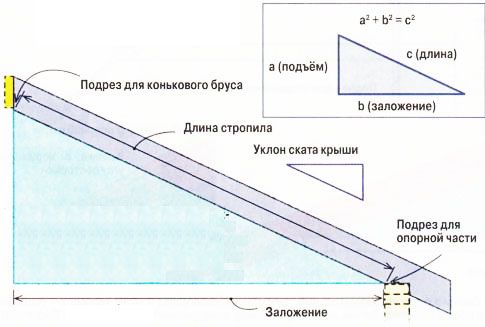

Для определения длины стропила воспользуйтесь теоремой Пифагора

Расчет стропил своими руками: используем в работе онлайн калькулятор

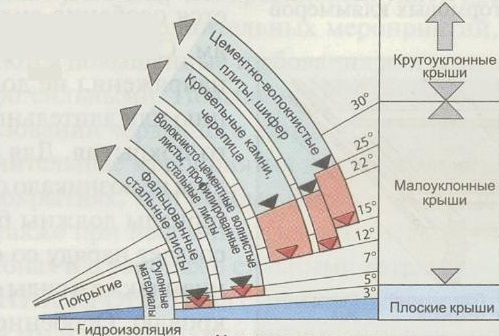

Расчет сечения стропил зависит от материала кровли

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Расчет стропил своими руками: используем в работе онлайн калькулятор

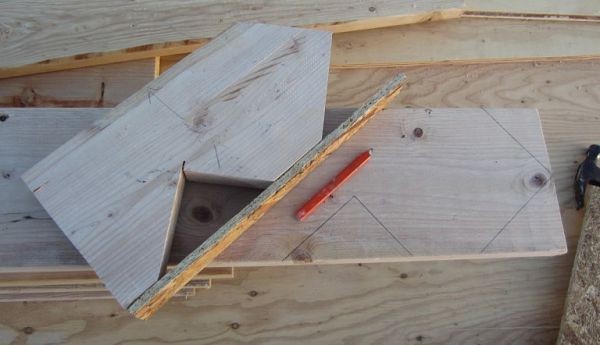

Для разметки и подрезания стропил используйте шаблон

Расчет стропил своими руками: используем в работе онлайн калькулятор

Для разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Расчет стропил своими руками: используем в работе онлайн калькулятор

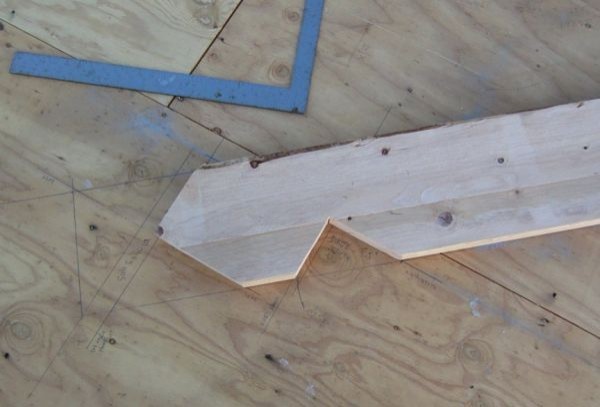

Изготовление шаблона

Расчет стропил своими руками: используем в работе онлайн калькулятор

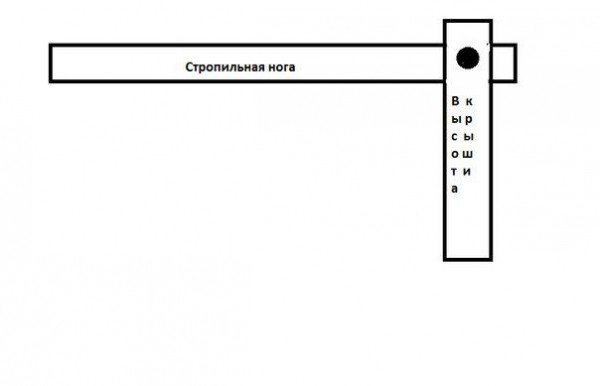

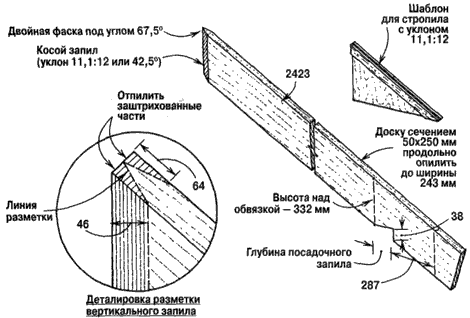

Схема шаблона

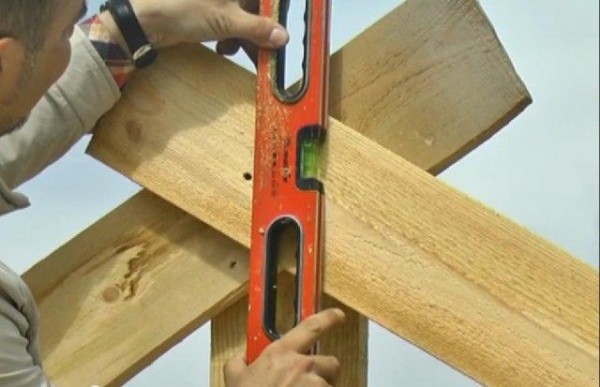

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Расчет стропил своими руками: используем в работе онлайн калькулятор

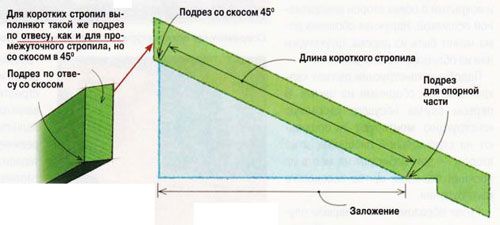

Разметка противоположного конца стропил

Расчет стропил своими руками: используем в работе онлайн калькулятор

Разметка противоположного конца стропил

Расчет стропил своими руками: используем в работе онлайн калькулятор

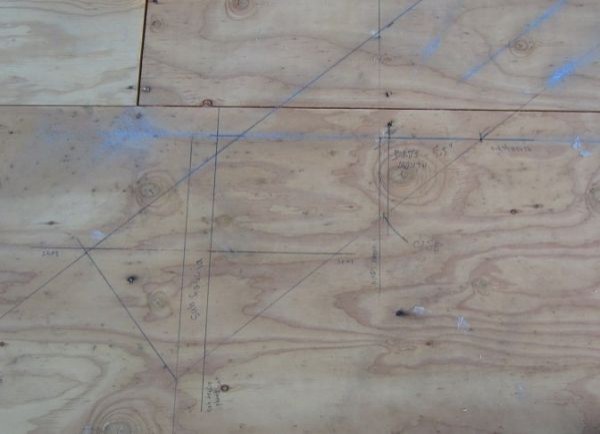

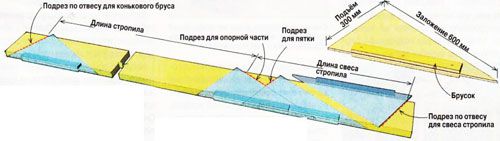

Полноразмерный шаблон стропил

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

Расчет стропил своими руками: используем в работе онлайн калькулятор

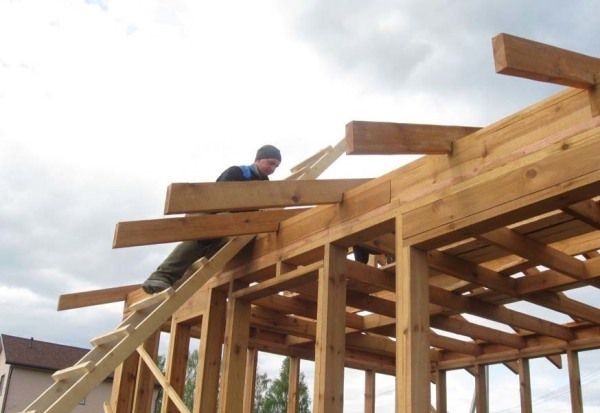

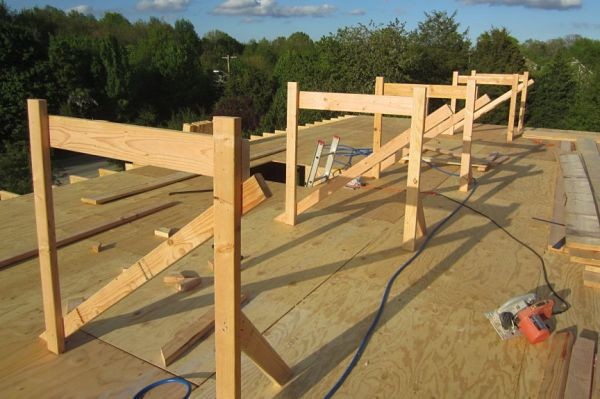

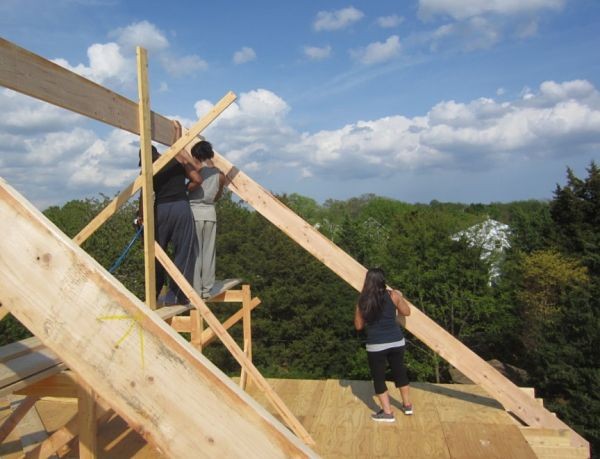

Для удобства можно соорудить леса

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Расчет стропил своими руками: используем в работе онлайн калькулятор

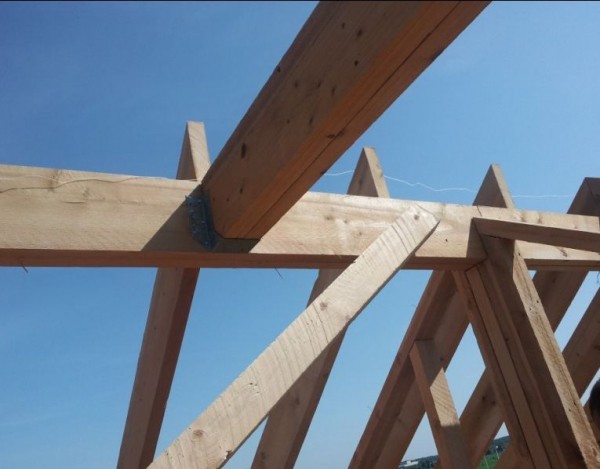

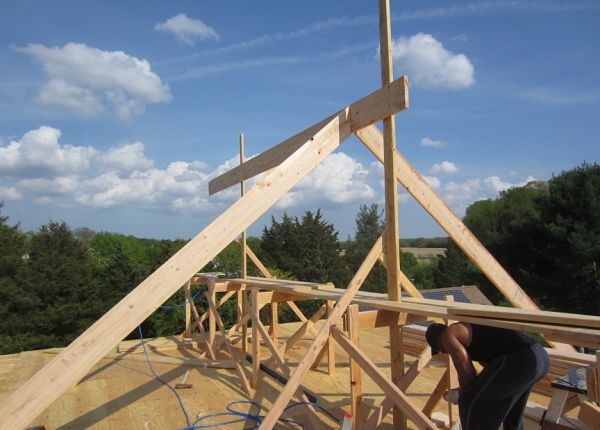

Установка коньковой балки и первых стропил

Воспользуйтесь калькулятором расчёта высоты конька стропильной системы.

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Еще одно стропило на месте

Расчет стропил своими руками: используем в работе онлайн калькулятор

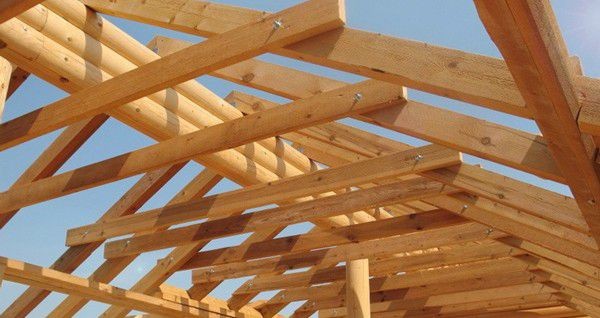

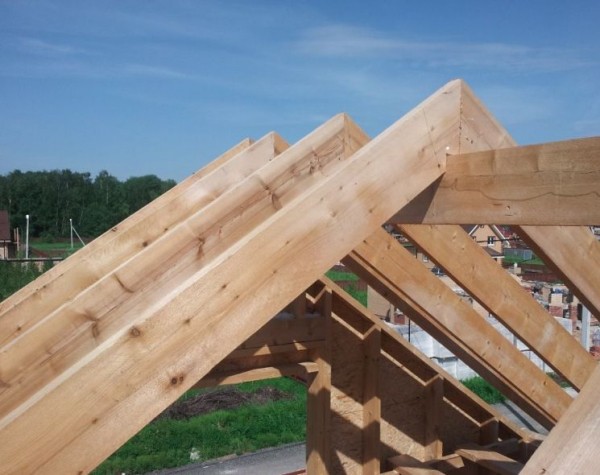

Вид установленных стропил

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Установка стропил

Расчет стропил своими руками: используем в работе онлайн калькулятор

Коньковые балки

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Расчет стропил своими руками: используем в работе онлайн калькулятор

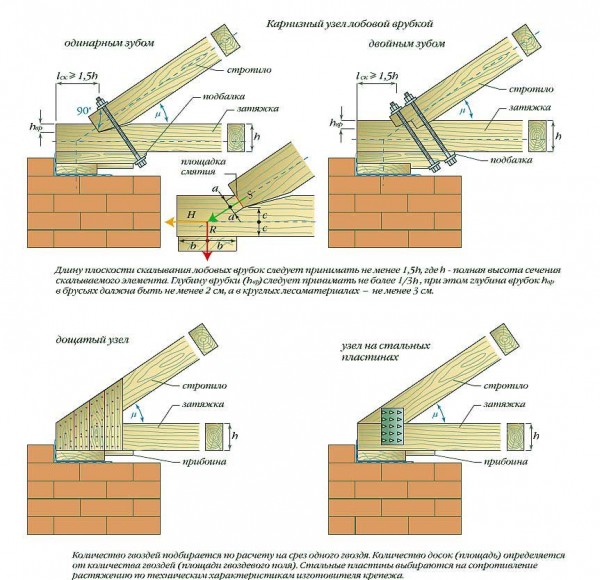

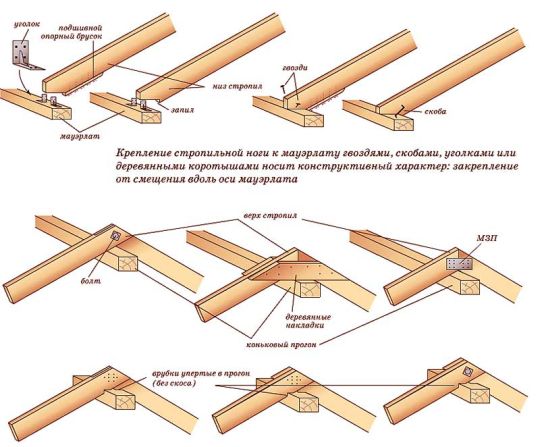

Варианты врубки стропил в балку

Расчет стропил своими руками: используем в работе онлайн калькулятор

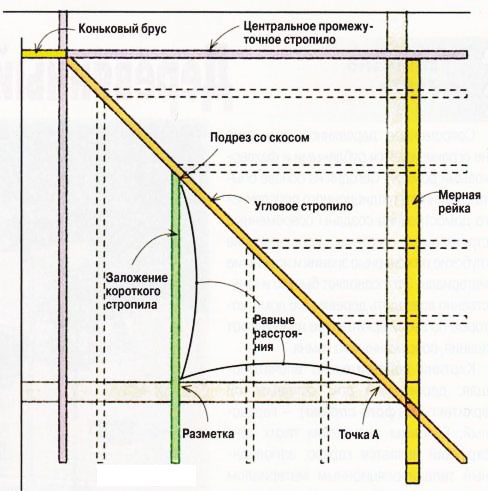

Измерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

  • основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
  • предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
  • обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
  • основание стропильной фермы закрепляем только после подтверждения ровности его установки;
  • для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
  • прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

    Расчет стропил своими руками: используем в работе онлайн калькулятор

    Стропильная система

    Расчет стропил своими руками: используем в работе онлайн калькулятор

    Изготовление нижних поясов стропильных ферм

    Расчет стропил своими руками: используем в работе онлайн калькулятор

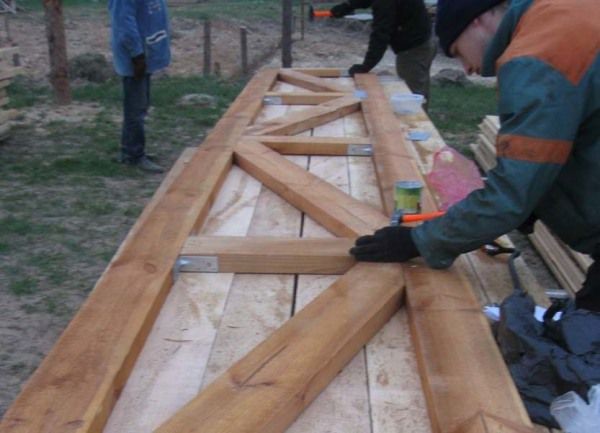

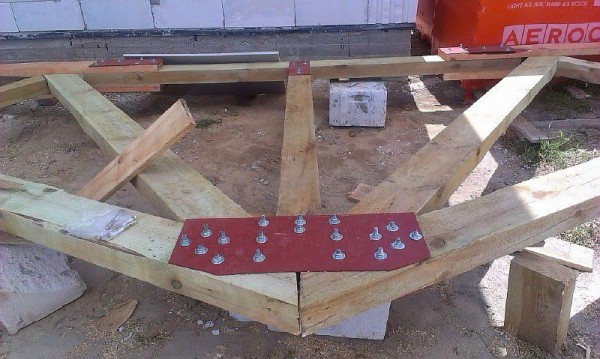

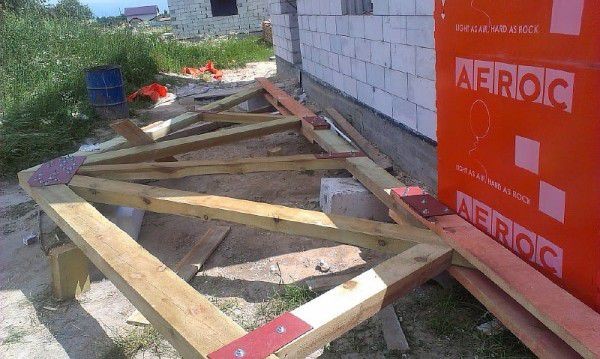

    Сборка стропильной фермы

    Расчет стропил своими руками: используем в работе онлайн калькулятор

    Сборка стропильной фермы

    Расчет стропил своими руками: используем в работе онлайн калькулятор

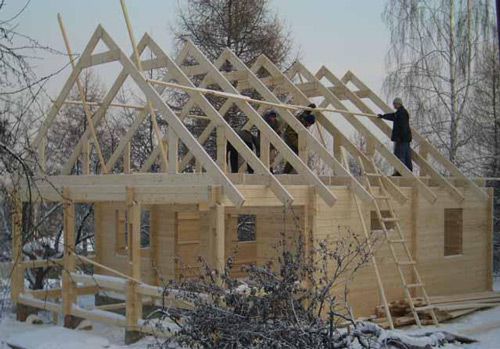

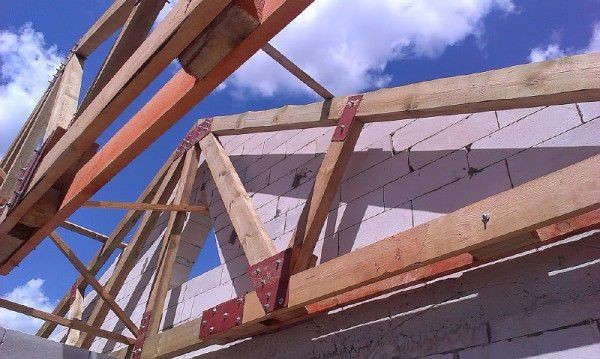

    Стропильные фермы установлены в проектное положение

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

Расчет стропил своими руками: используем в работе онлайн калькулятор

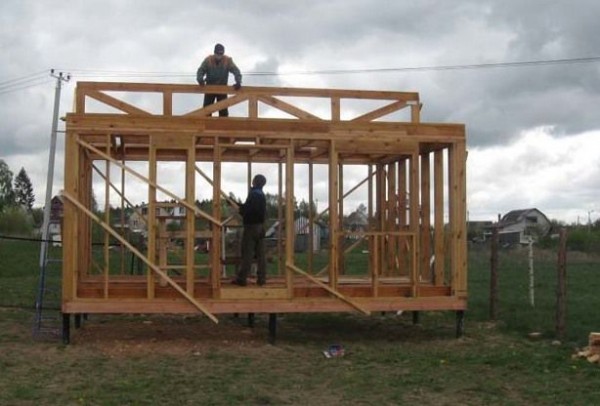

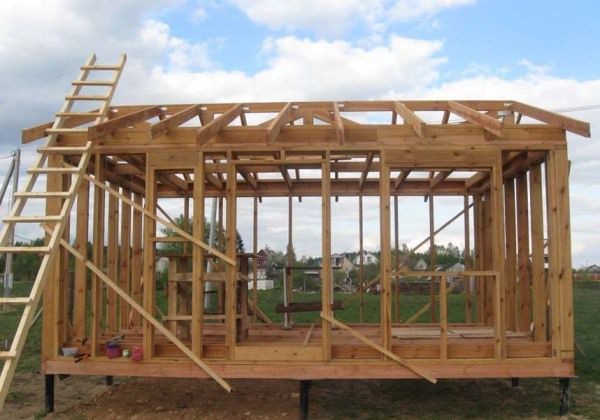

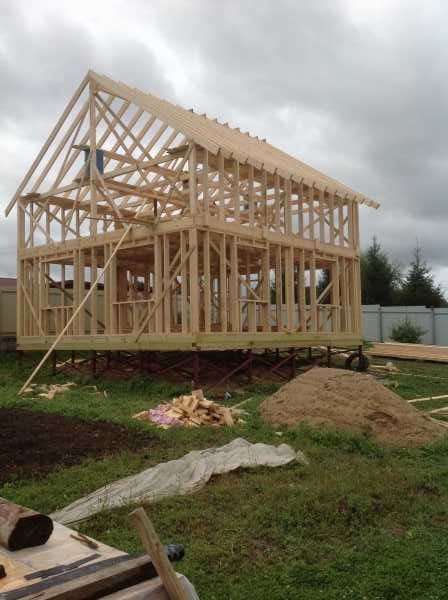

Каркас дома со стропилами

Удачной работы!

Расчет стропил своими руками: используем в работе онлайн калькулятор

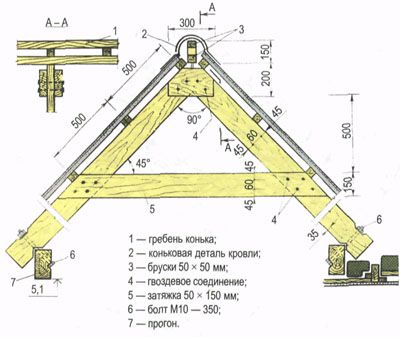

Сборка коньковой фермы

Расчет стропил своими руками: используем в работе онлайн калькулятор

Монтаж коньковой фермы

Расчет стропил своими руками: используем в работе онлайн калькулятор

Монтаж стропил

Расчет стропил своими руками: используем в работе онлайн калькулятор

Монтаж стропил

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система
