Простой трубогиб своими руками

0 14

Сделал простой трубогиб своими руками, подробное описание и фото изготовления, прилагаются.

Простой станок для сгибания труб, можно сделать своими руками. Приспособление довольно удобное и практичное в использовании, а для его изготовления понадобится минимум материалов и времени.

Материалы:

  • — Стальная пластина.
  • — Кусок трубы.
  • — Стальная полоса.
  • — Ролики с подшипниками.
  • — Пара болтов M8 с головкой под шестигранник.
  • — Стальные штифты.

Далее процесс изготовления трубогиба, показан на фото:

Простой трубогиб своими руками

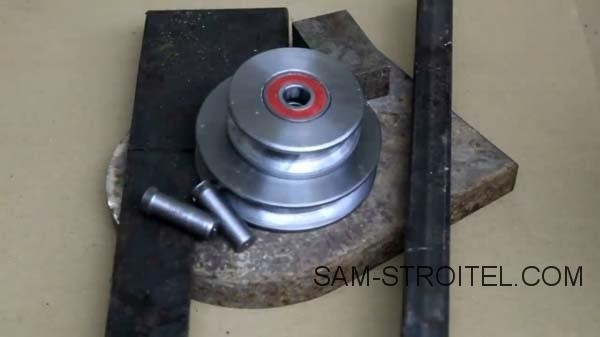

В качестве основания, здесь использована металлическая пластина. Ролики можно заказать у токаря, размеры зависят от диаметра трубы которую нужно будет гнуть станком.

Простой трубогиб своими руками

Простой трубогиб своими руками

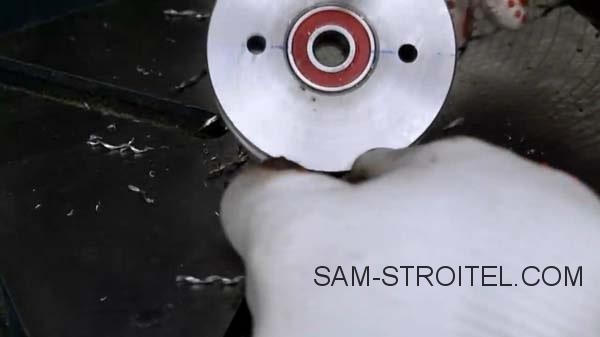

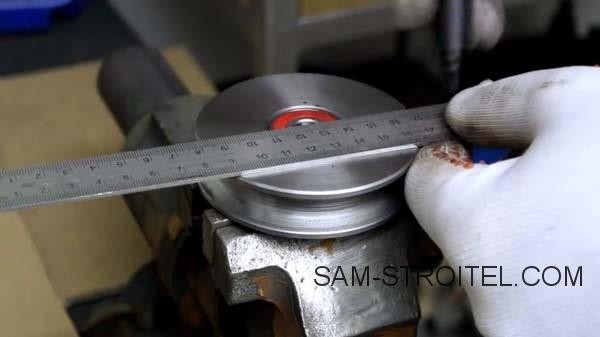

Разметил, и накернил центры отверстий для крепежных болтов на ролике.

Простой трубогиб своими руками

Затем, в ролике, сверлим сквозные отверстия диаметром 8 мм.

Простой трубогиб своими руками

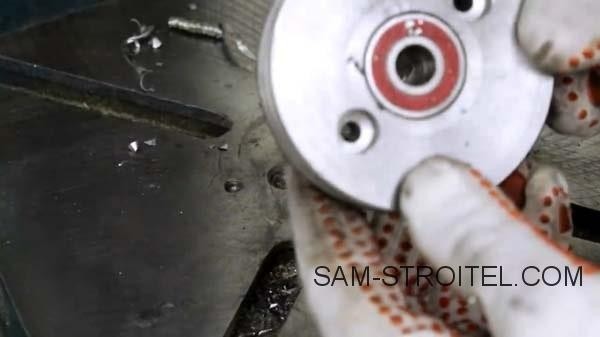

Сделал потайные отверстия для головок болтов.

Простой трубогиб своими руками

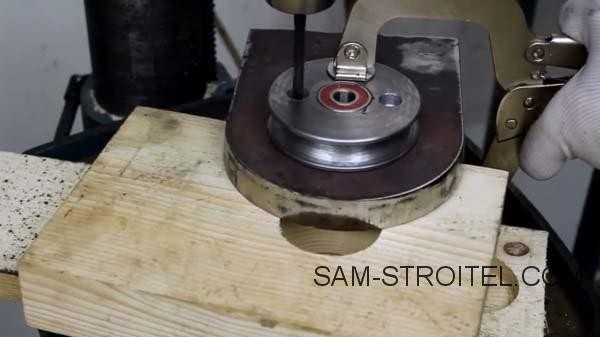

Прижав ролик к основанию, наметил центры отверстий.

Простой трубогиб своими руками

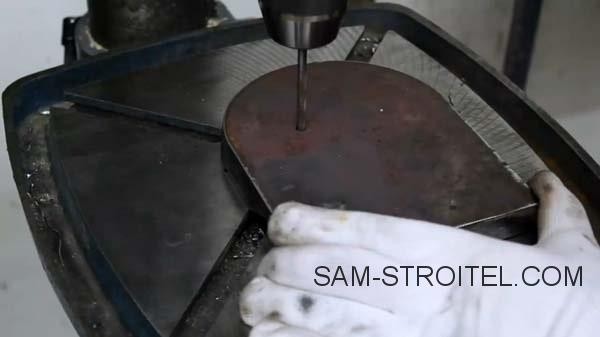

Просверлил отверстия в пластине, и нарезал в них резьбу метчиком.

Простой трубогиб своими руками

Простой трубогиб своими руками

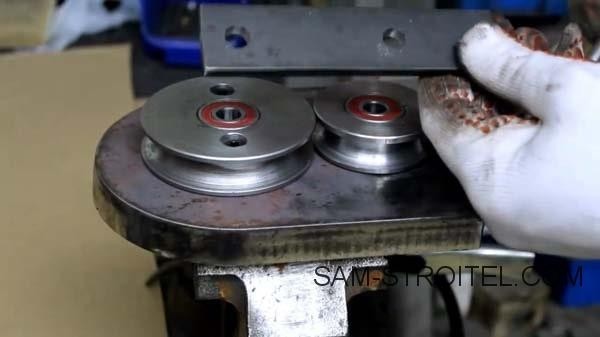

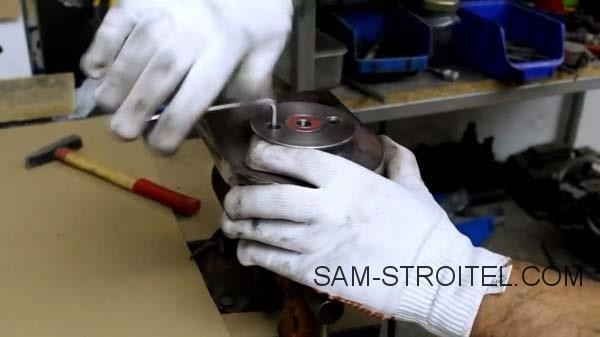

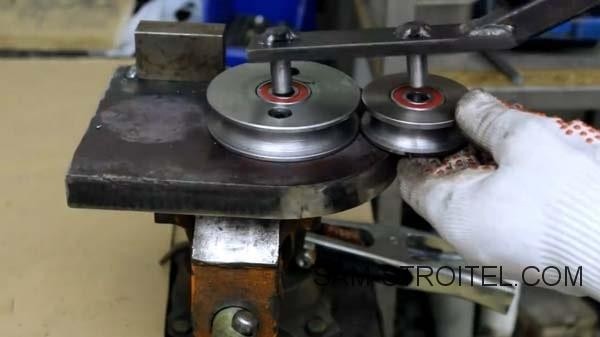

Зажал болты шестигранным ключом, и примерил малый ролик.

Простой трубогиб своими руками

Простой трубогиб своими руками

Простой трубогиб своими руками

Отрезал подходящую стальную полосу, зашлифовал все грани, и просверлил отверстия для штифтов.

Простой трубогиб своими руками

Простой трубогиб своими руками

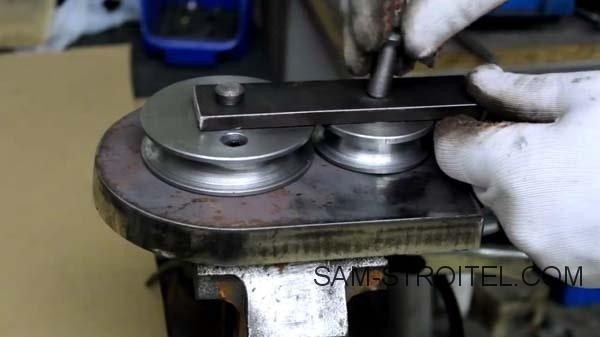

И приварил штифты к стальной полосе.

Простой трубогиб своими руками

Простой трубогиб своими руками

Рукоятку изготовил из куска профильной трубы.

Простой трубогиб своими руками

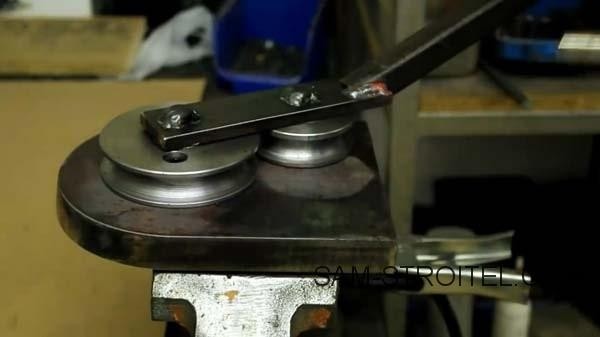

К основанию, приварил брусочек, он будет служить упором для выгибаемой трубы. К нижней части основания также приварена пластина для фиксации приспособления в тисках.

Простой трубогиб своими руками

Простой трубогиб своими руками



Простой трубогиб своими руками

Простой трубогиб своими руками

Простой трубогиб своими руками

Простой трубогиб своими руками

Простой трубогиб своими руками

Простой трубогиб своими руками

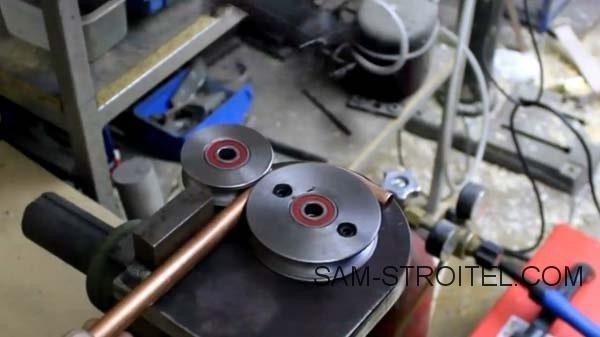

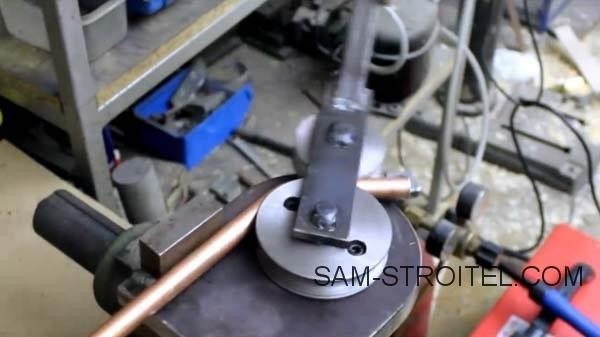

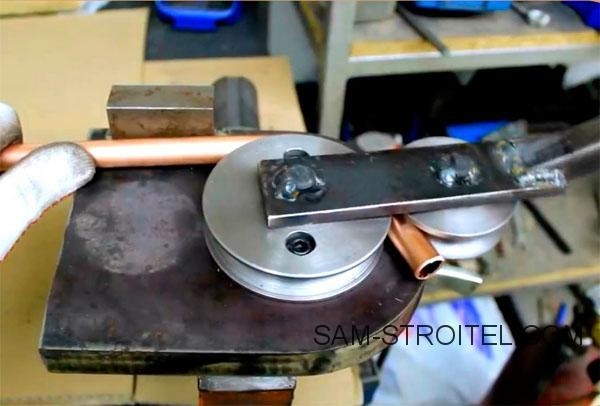

Вот таким образом, гнём трубу без изломов. Затем просто снимаем рукоятку, убираем малый ролик, и вынимаем заготовку.

Простой трубогиб своими руками

Если Вас заинтересовала эта самоделка, можно посмотреть видео с более подробным обзором самодельного трубогиба:
