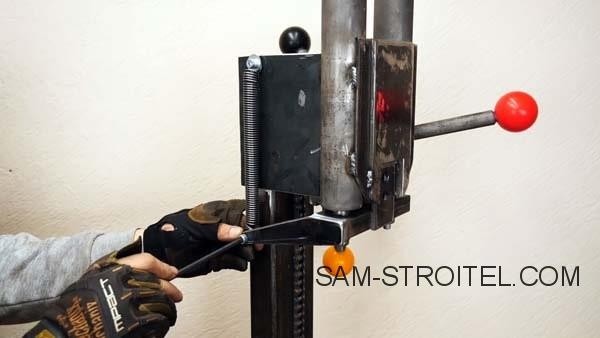

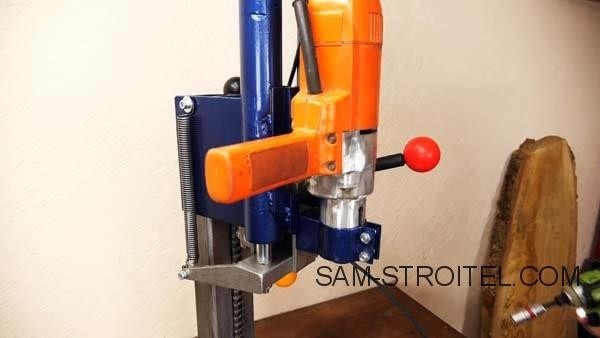

Простой сверлильный станок своими руками (39 фото изготовления)

Опубликовано Май 31, 2021

Сейчас читают:

Как своими руками сделать стол из досок: 4 модели…

Как сделать новогодние композиции своими руками:…

9 классных идей для сада (сохраняйте в закладки!)

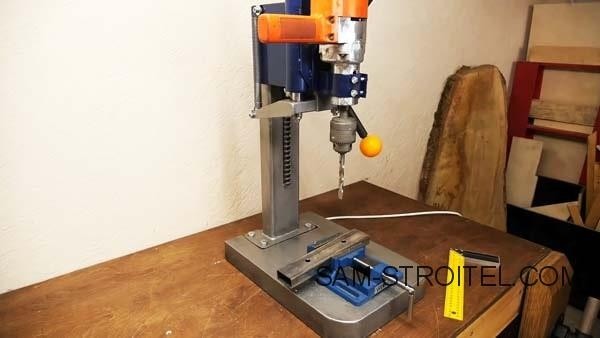

Подробное описание изготовления самодельного сверлильного станка своими руками.

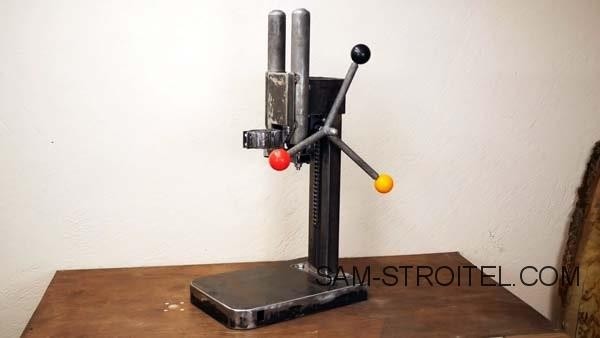

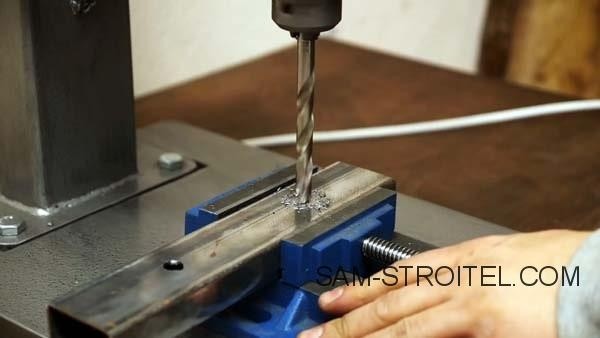

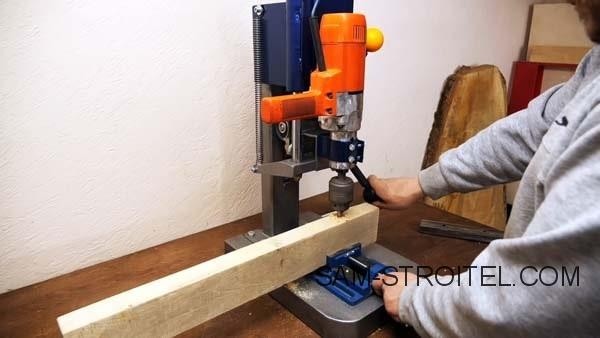

Приветствую! С помощью сверлильного станка, можно быстро и главное точно сверлить отверстия в деталях и заготовках. Сделать такой станок можно своими руками из обычной электродрели.

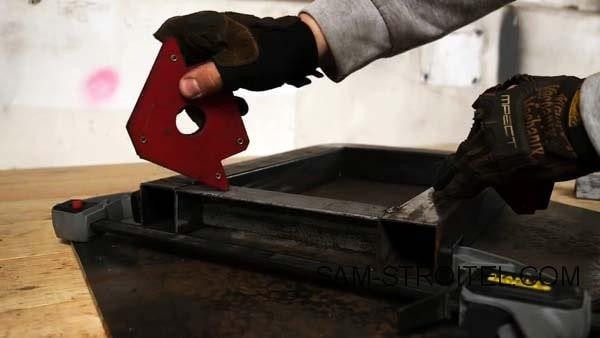

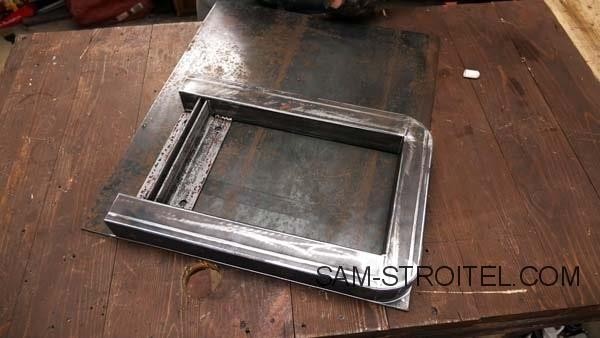

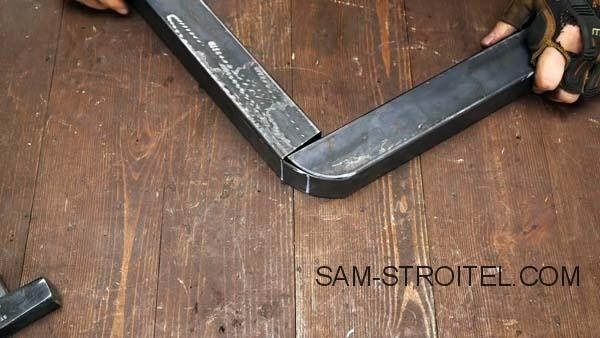

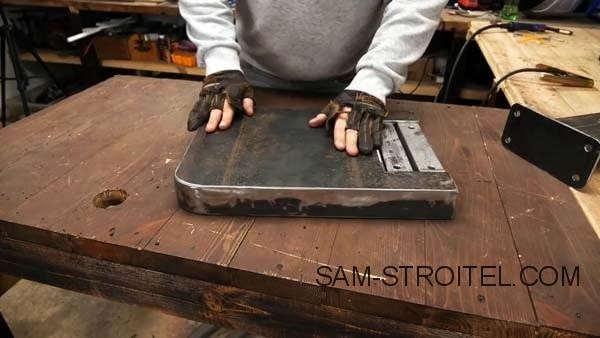

Процесс изготовления сверлильного станка

Содержание статьи:

1 Процесс изготовления сверлильного станка

Материалы для изготовления:

пара б/у автомобильных амортизаторов;
электродрель с силовой ручкой;
две корпусных подшипника;
цепь и звездочка;
профильная прямоугольная труба;

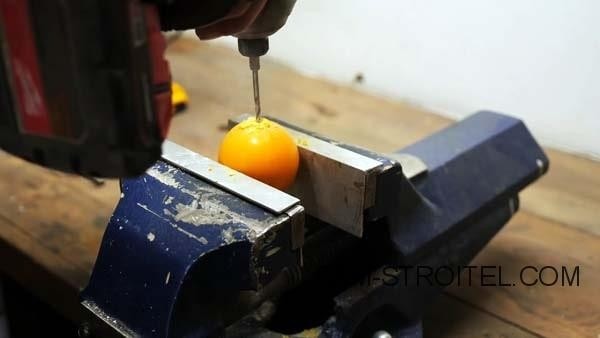

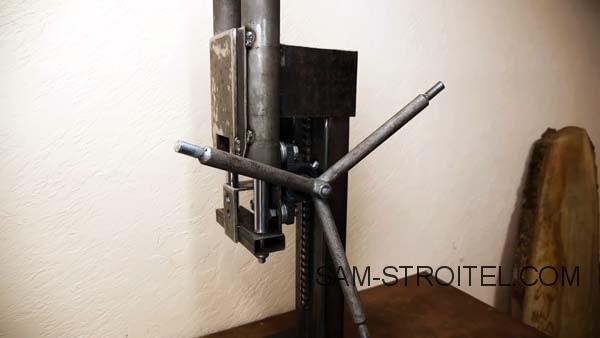

рукоятка подачи шпинделя;
стальной лист, пластины и уголок;
шпилька, болты, шайбы и гайки;
пружина.

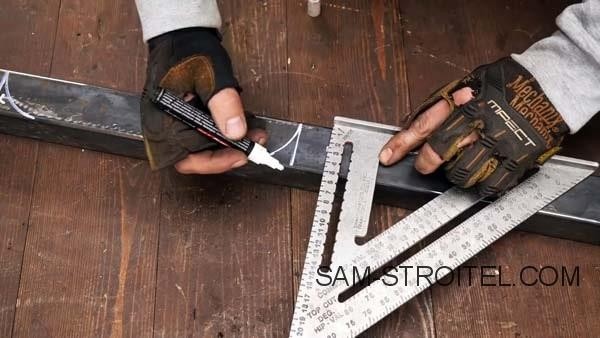

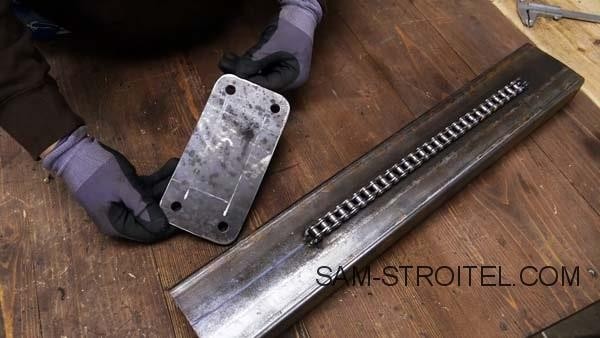

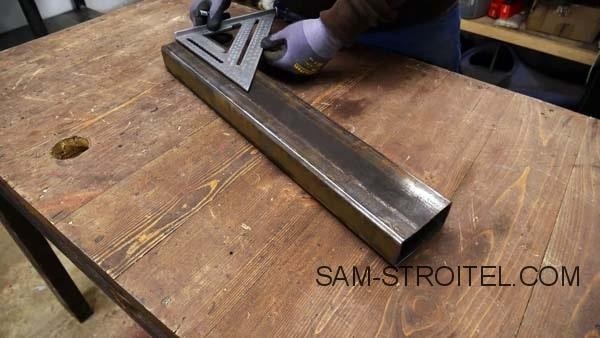

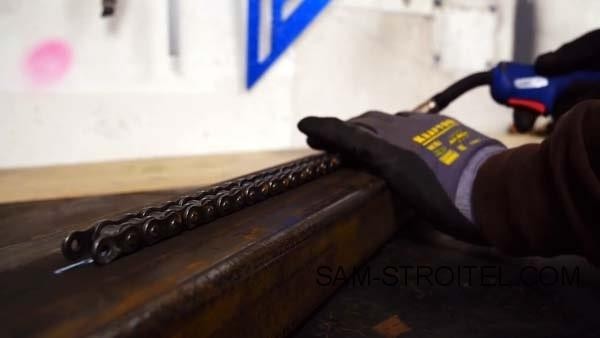

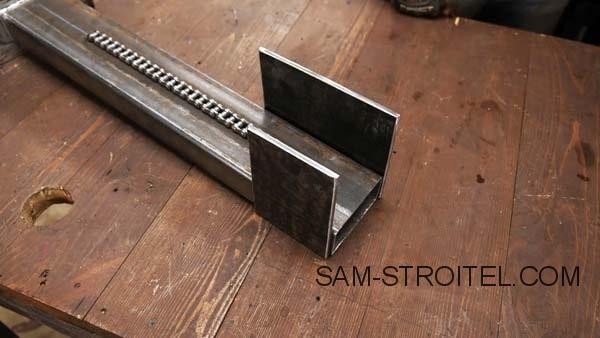

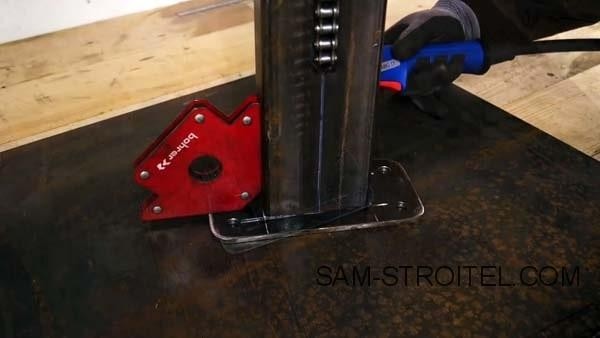

Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.

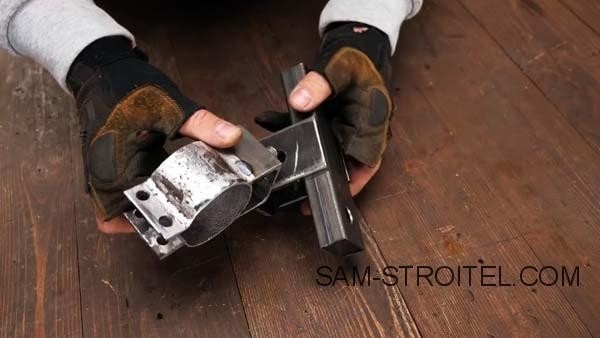

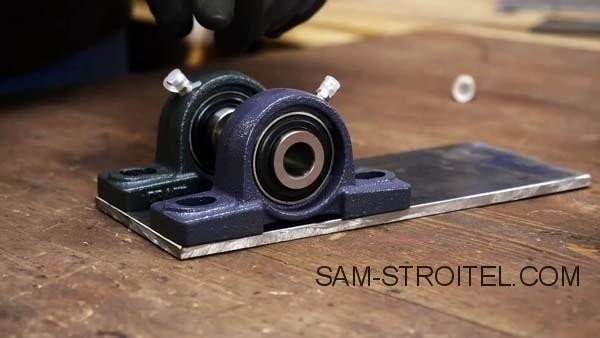

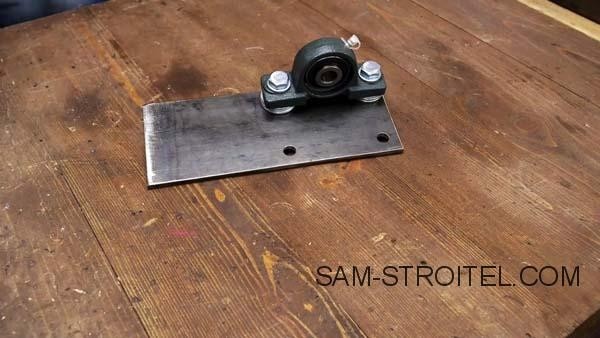

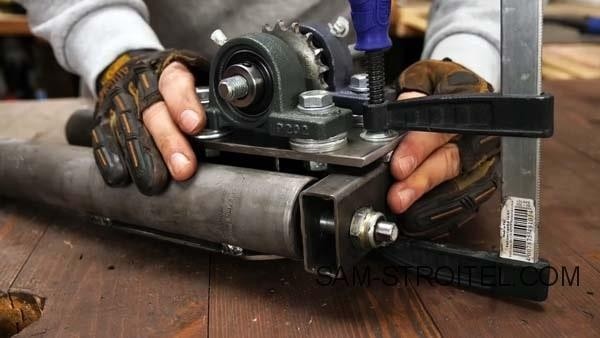

Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в стальной пластине отверстия для их крепления метизами.

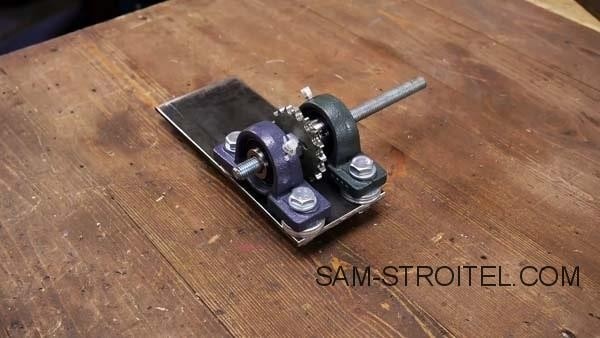

На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и закрепляем второй гайкой.

Другую пластину размечаем под установку и приварку по ее центру профильной трубы.

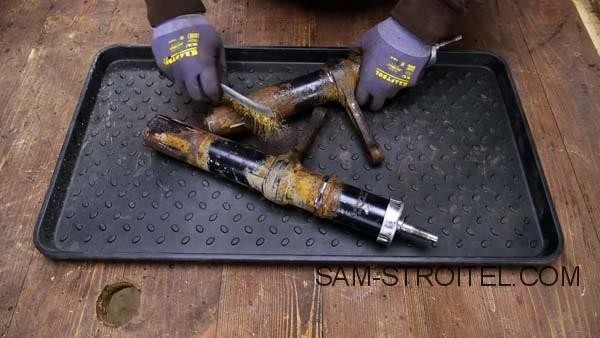

Очищаем старые амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной очистки. В конце удаляем рычаги.

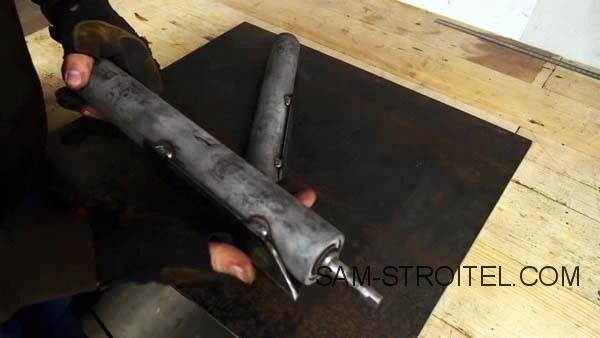

Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.

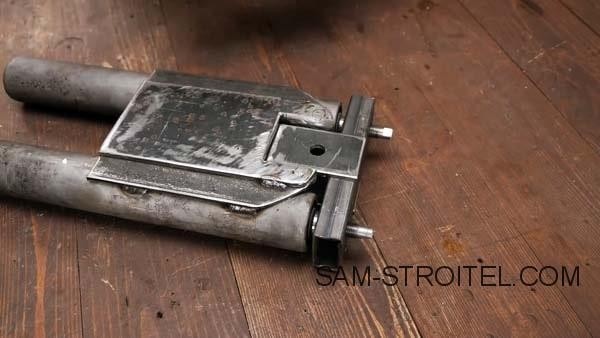

Фиксируем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.

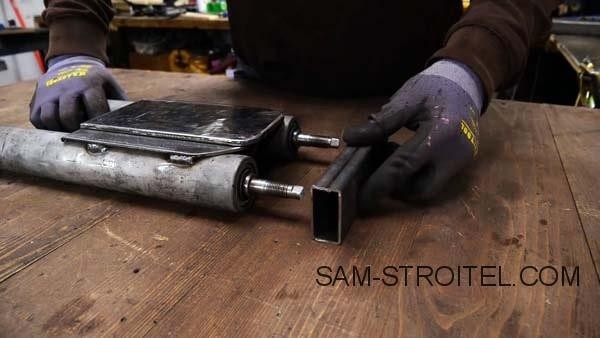

К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.

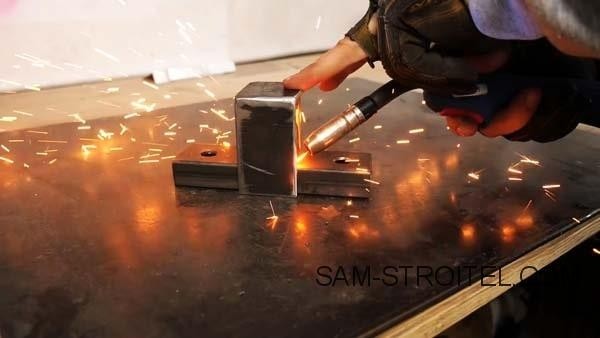

Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.

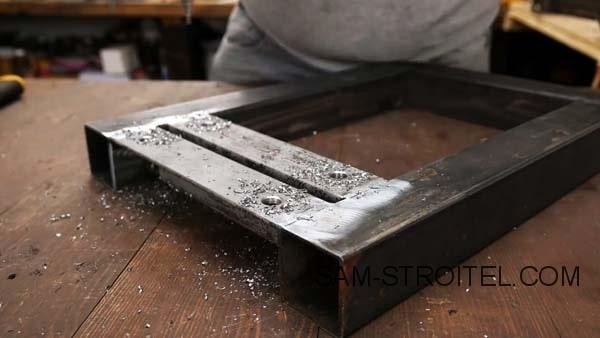

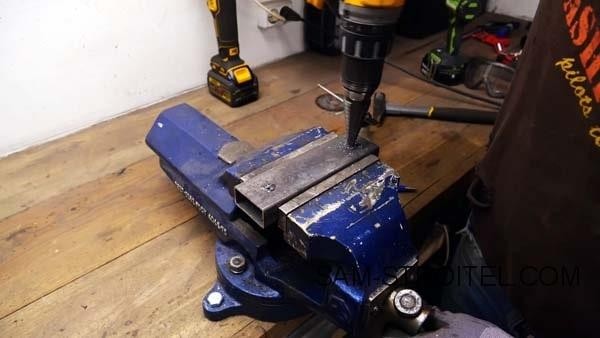

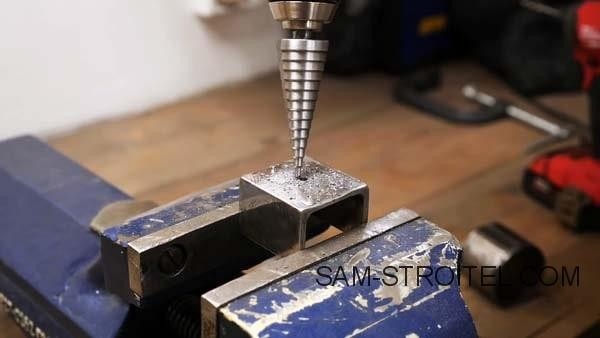

У куска профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.

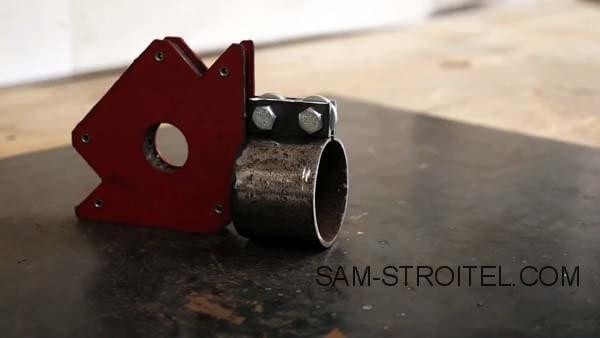

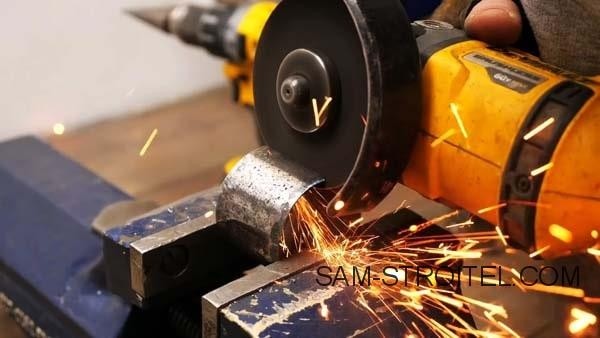

Кусок круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, своего рода, хомут.

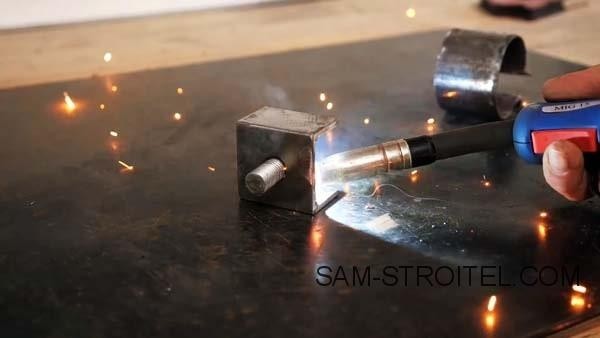

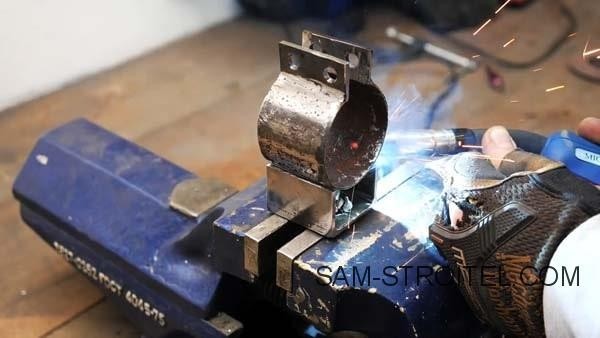

В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, вдоль ножек ставим хомут ушками вверх и соединяем их сваркой.

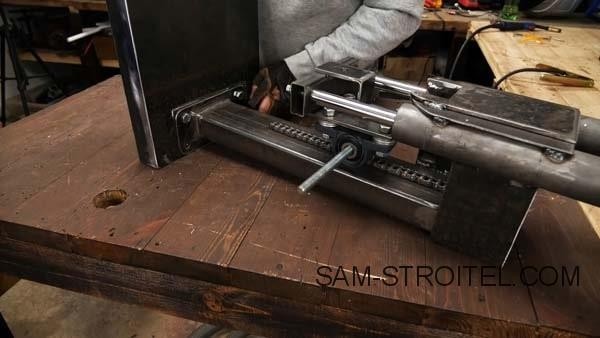

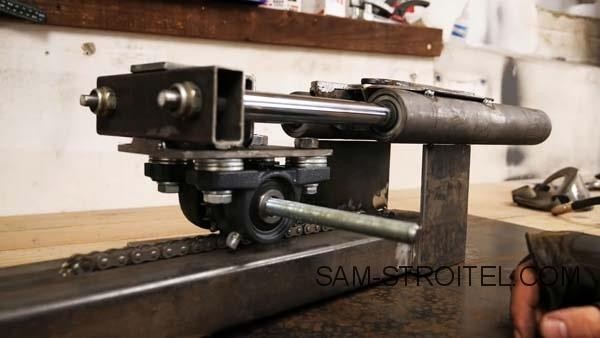

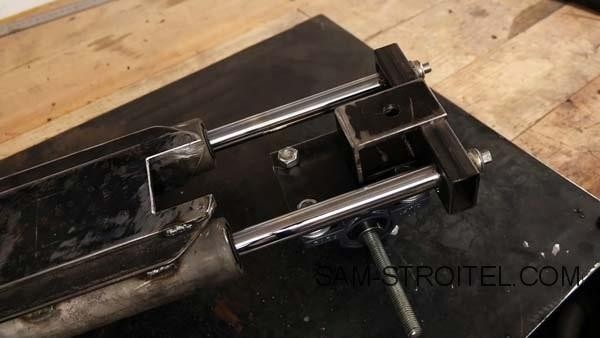

Заводим П-образную скобу на профильной трубе между амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.
