Простой станок листогиб своими руками

0 346

Простой станок листогиб своими руками

Самодельный станок для гибки листового металла: подробные фото пошагового изготовления станка.

Для работы с листовым металлом, часто требуется согнуть его под нужным углом. Таким образом формируются разнообразные элементы кровли, жестяные подоконники, короба для вентиляции, водосточные системы и прочие изделия. Большинство таких изделий можно сделать на гибочном станке.
Это приспособление можно повторить в условиях небольшой мастерской без использования сварочного аппарата.

Материалы для изготовления самоделки:

  • — Стальной уголок 50х50 мм.
  • —  Квадратная профильная труба.
  • — Доска.
  • — Болты, шайбы, барашковые гайки М8, саморезы по дерев.у
  • — Винты, гайки М5, М6, дверные петли.
  • — Краска.

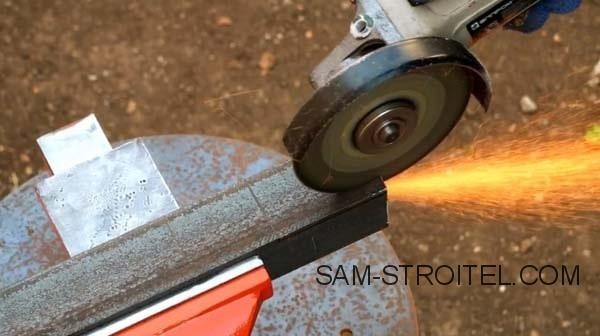

  • — Лепестковый зачистной и отрезной диски.

Далее на фото показан процесс изготовления станка:

Простой станок листогиб своими руками

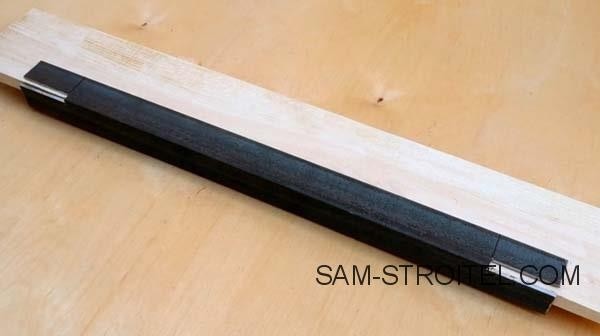

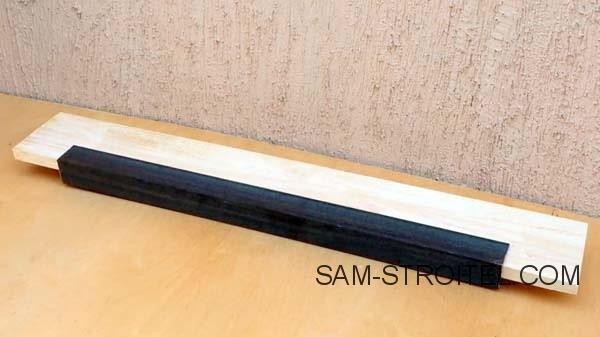

Основой для станка послужит сосновая доска 100х30 мм. К краю доски будет крепиться неподвижная губка из стального уголка 50х50 мм.

Простой станок листогиб своими руками

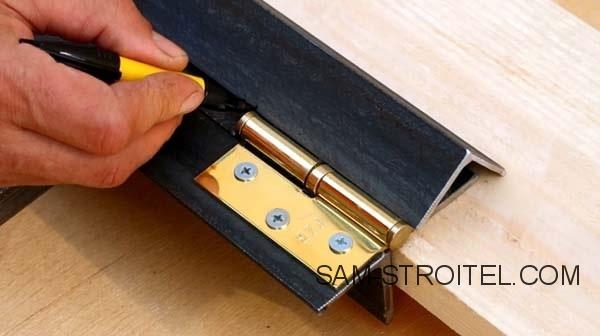

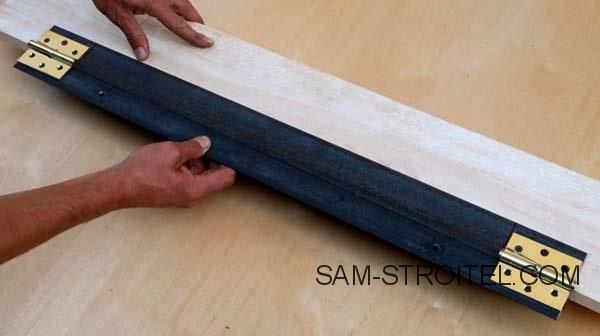

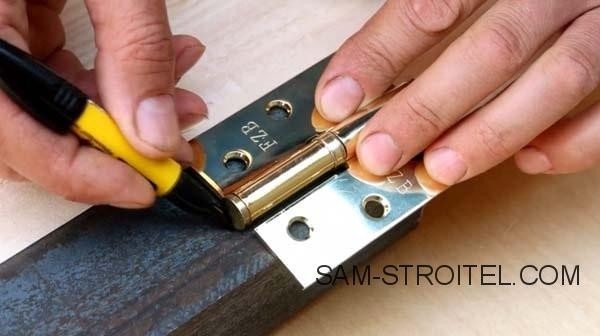

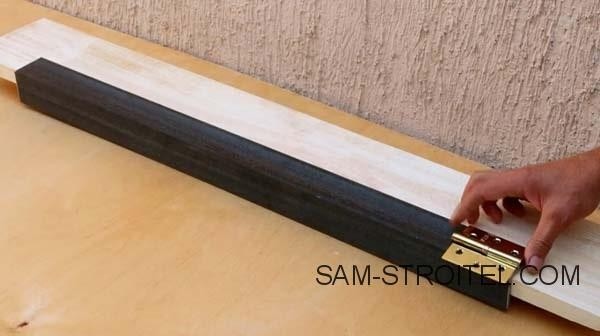

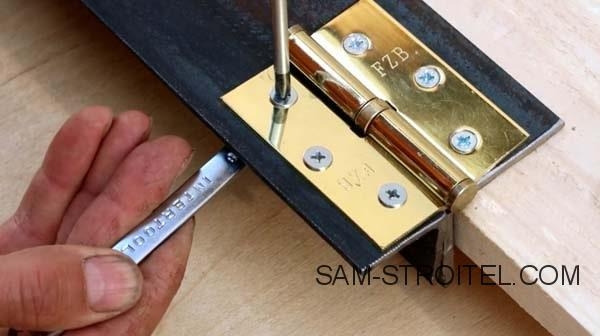

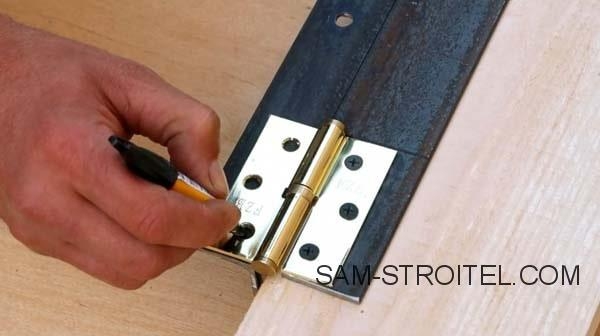

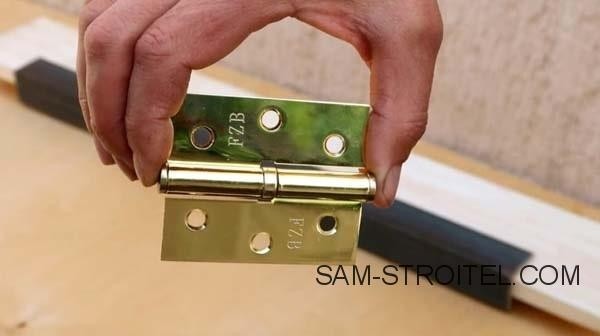

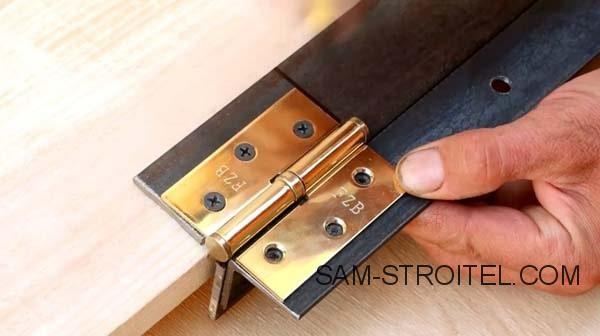

К краям уголка прикладываются дверные петли, и отмечается место, где расположен край штифта.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

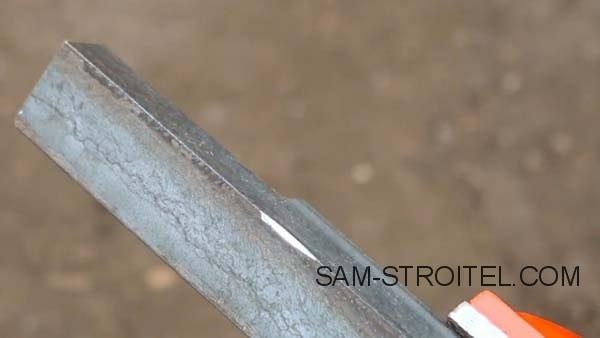

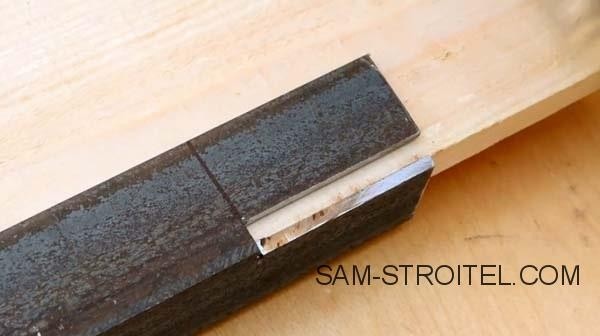

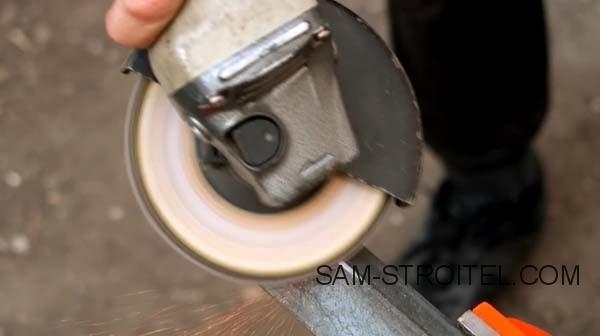

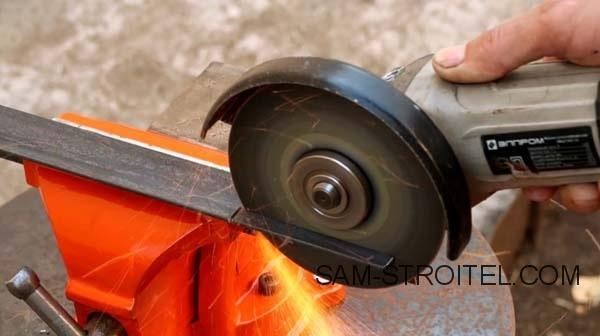

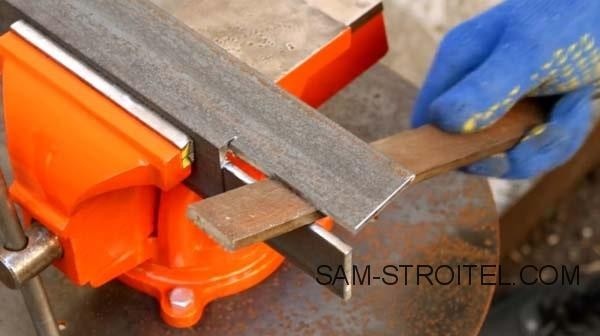

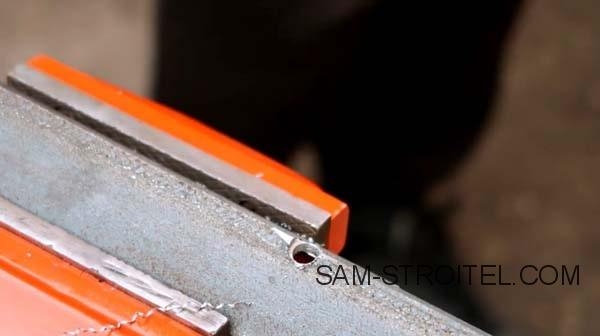

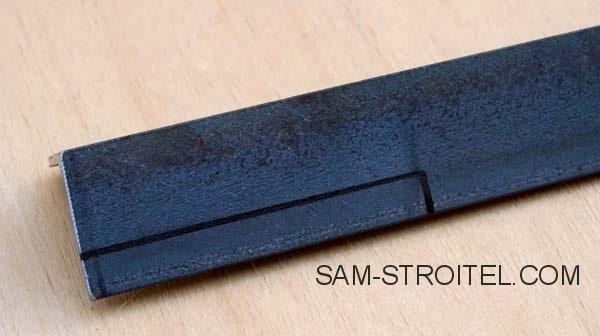

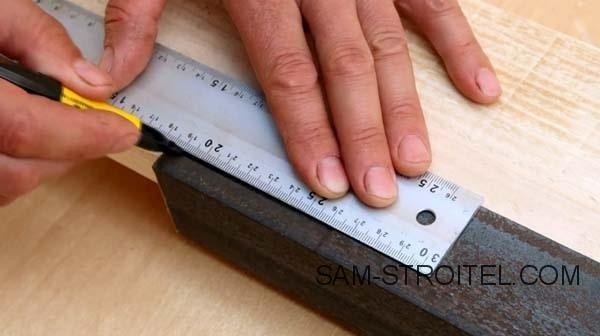

Затем размечается и вырезается выемка для кулачков.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

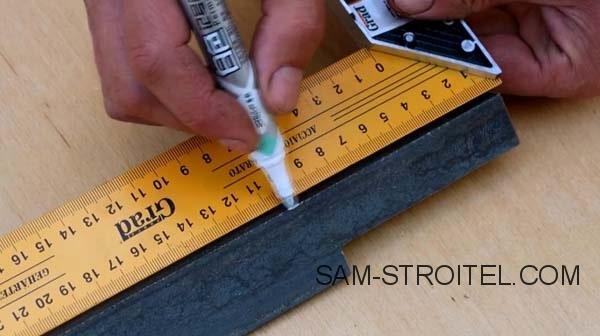

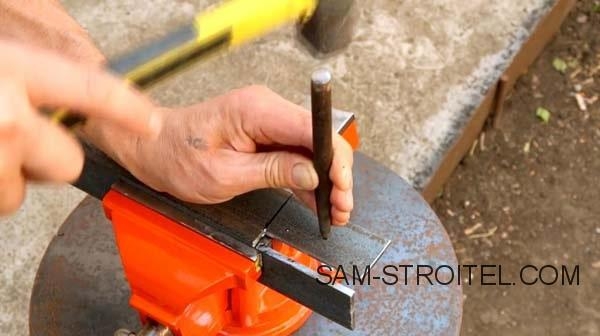

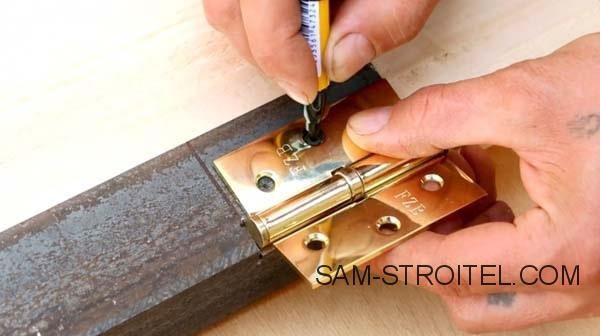

Теперь на уголке размечаются центры отверстий для саморезов.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

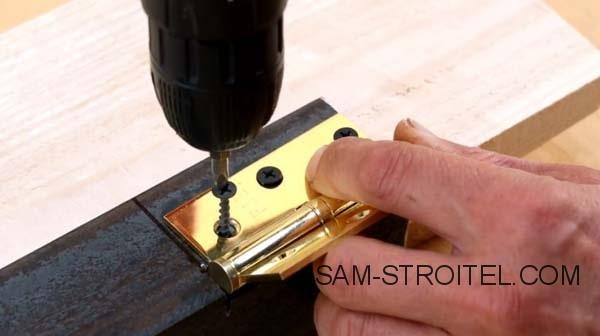

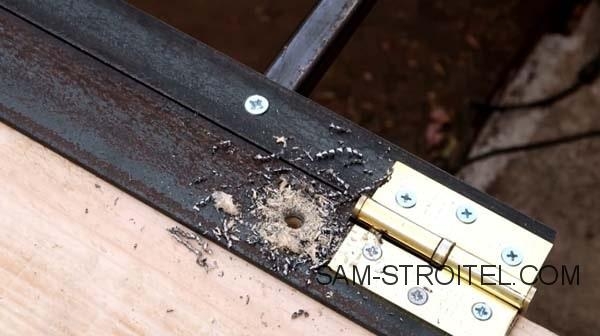

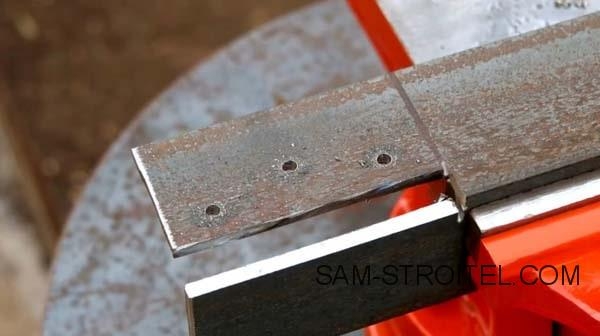

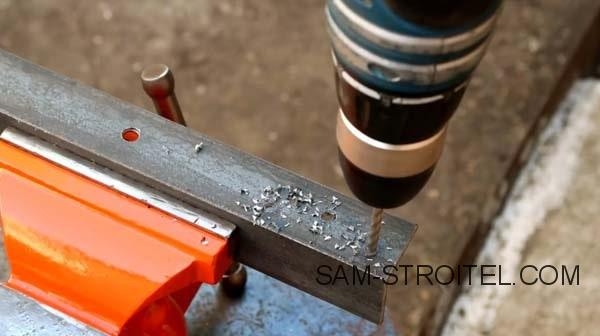

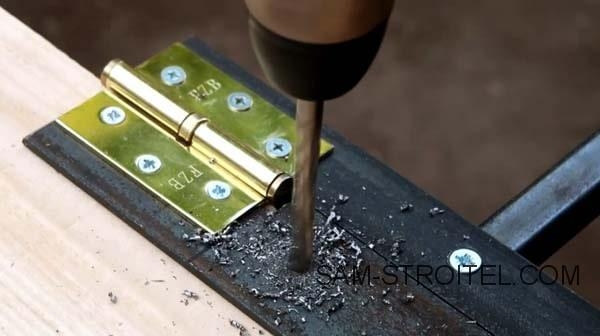

Зафиксировав заготовку в тисках, автор сверлит по три 3-мм отверстия для каждой из петель.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

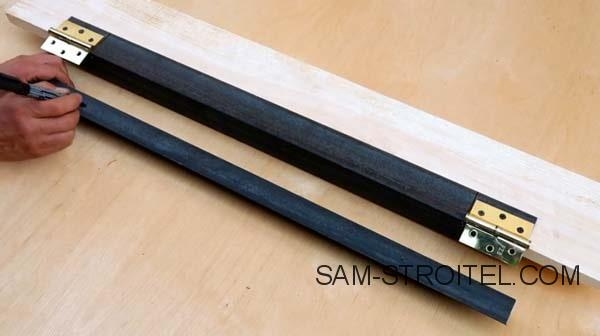

Наклонная губка вырезается из стального уголка 40X40 мм той же длины.
Немного отступив от краев петель, автор делает два 8-мм отверстия для крепления рычагов.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

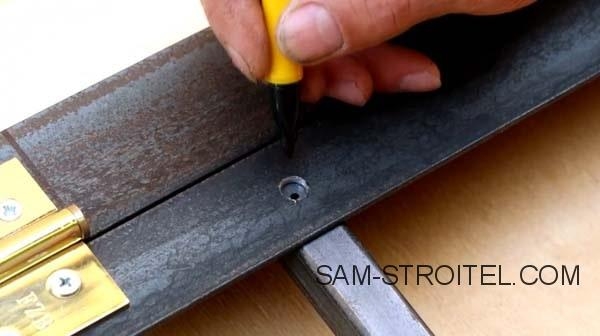

Теперь нужно сделать 5-мм сверлом по металлу отверстия для винтов в наклонной губке.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

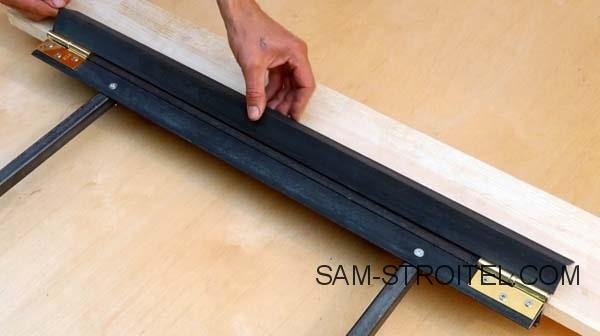

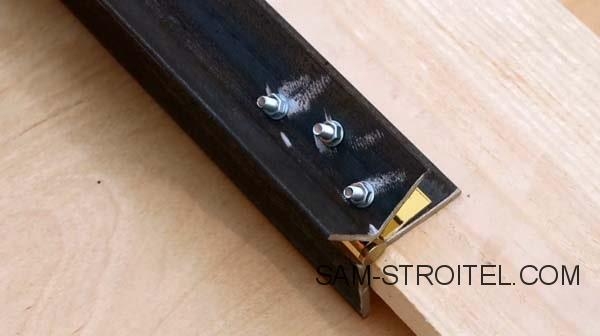

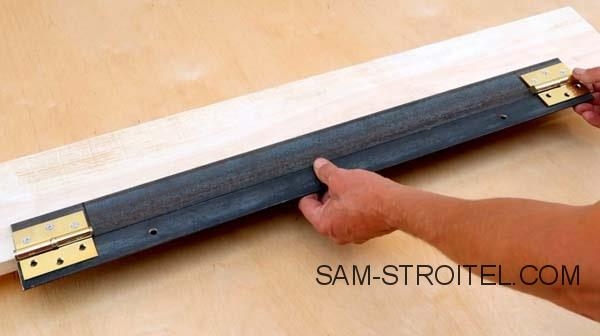

Крепится губка к петлям при помощи винтов с потайной головкой и гаек М5.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

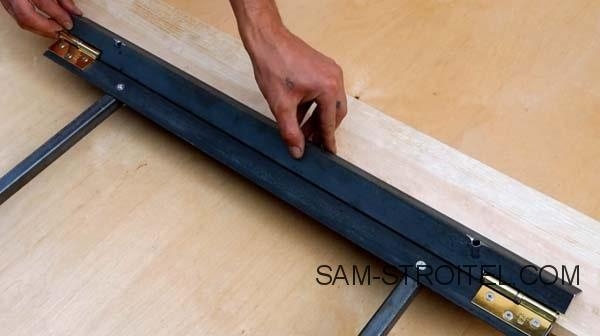

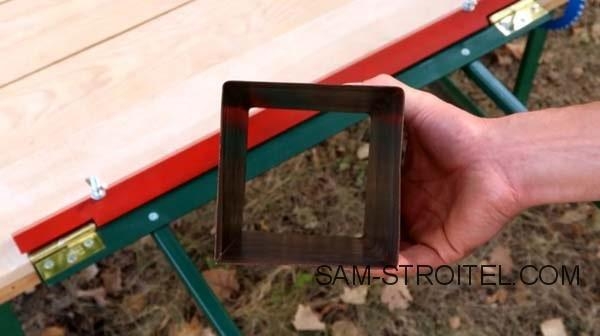

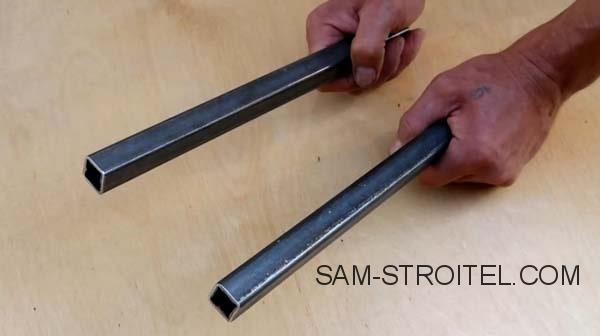

Рычагами послужат два куска квадратной профильной трубы 25X25 мм. На краях заготовок размечаются и сверлятся 8-мм сквозные отверстия.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

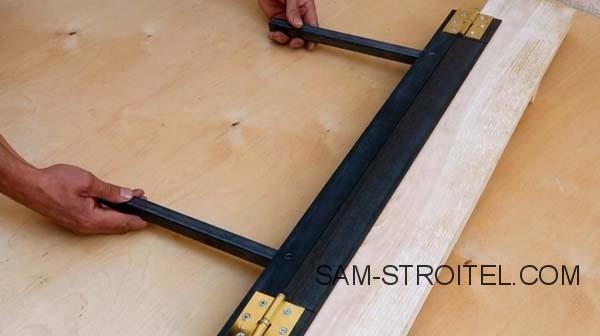

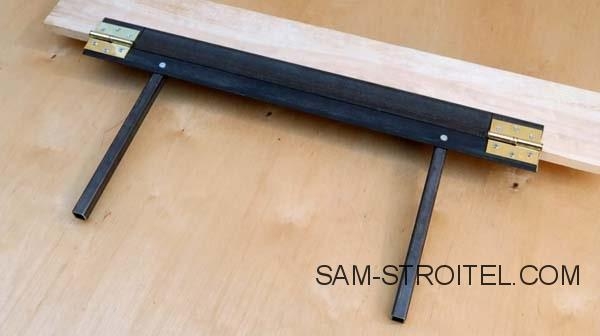

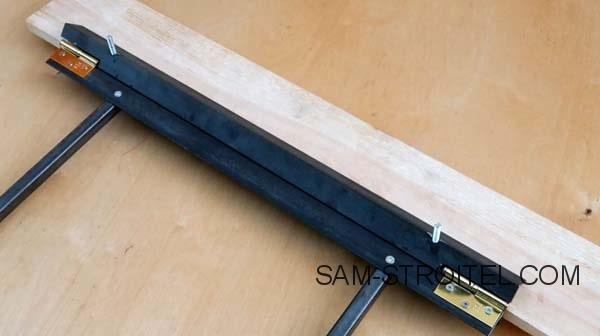

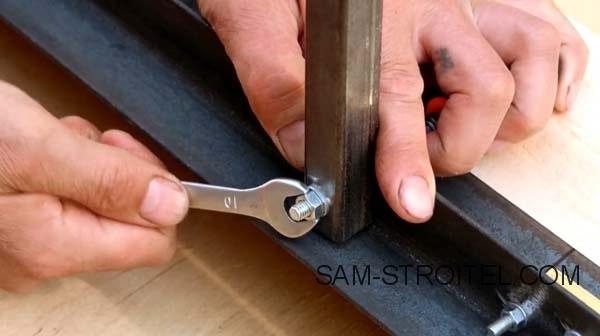

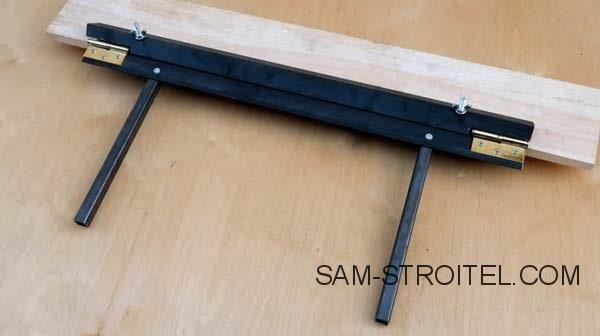

Рычаги крепятся к губке винтами и гайками М5. Верхнюю часть отверстий на губке обязательно нужно рассверлить зенковкой под потай.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

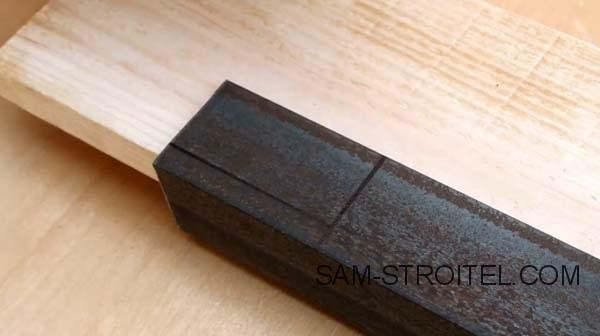

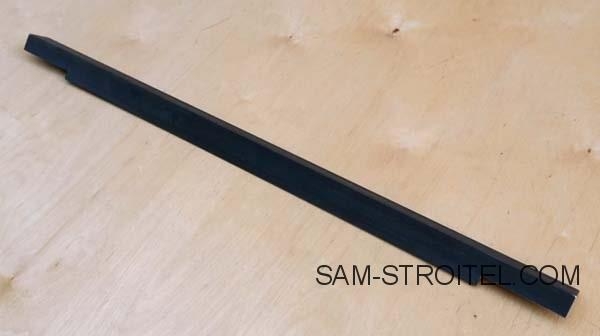

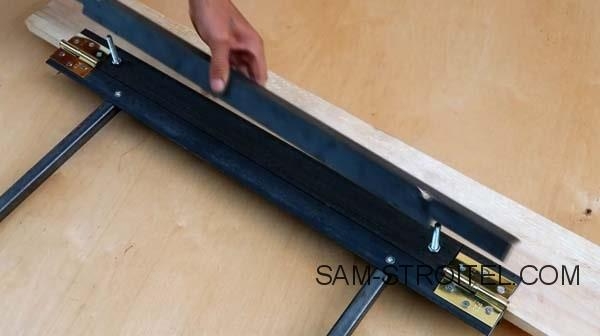

Третьим элементом из уголка будет сам прижим. Вырезы под кулачки обязательно делаются и на его ребре.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

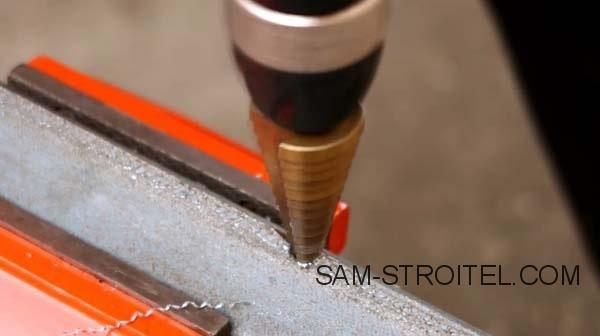

8-мм отверстия для винтов автор делает с помощью ступенчатого сверла.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

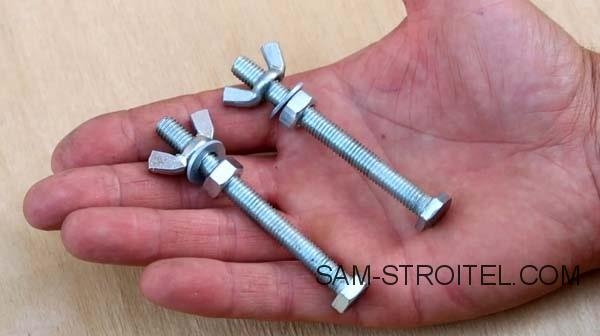

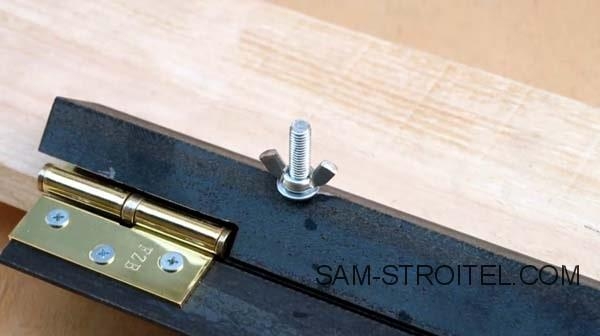

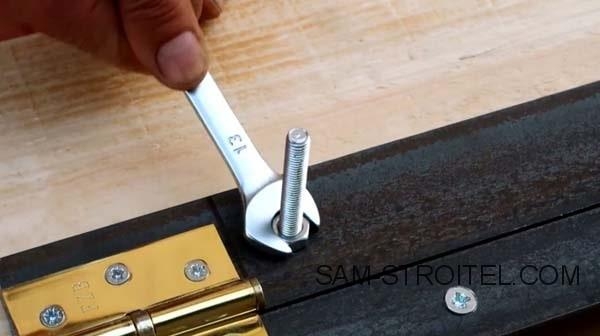

В качестве прижимов послужат болты и барашковые гайки М8. Болт продевается через основание, и фиксируется гайкой.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

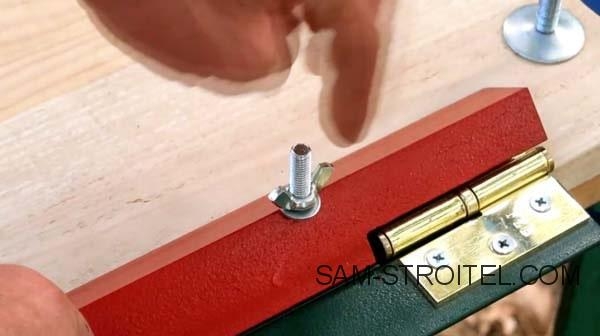

Барашковые гайки навинчиваются после установки прижима.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

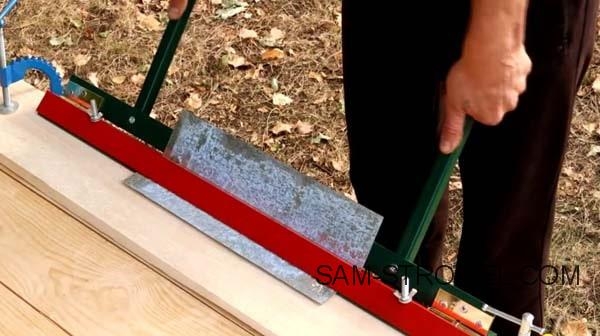

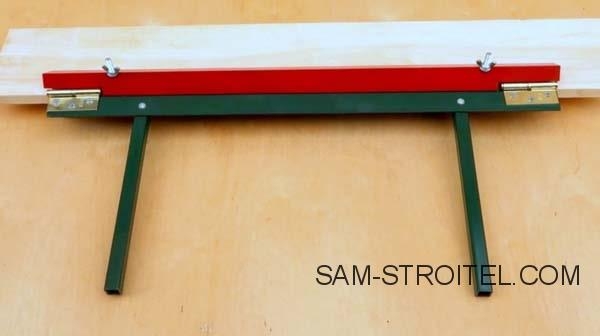

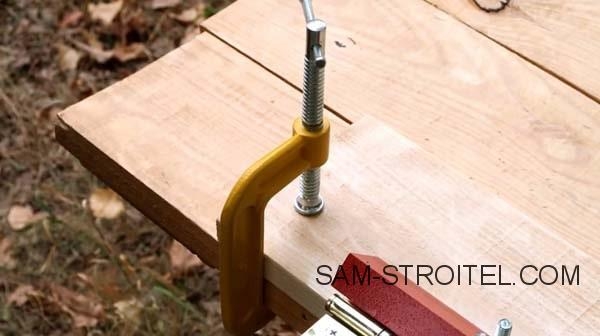

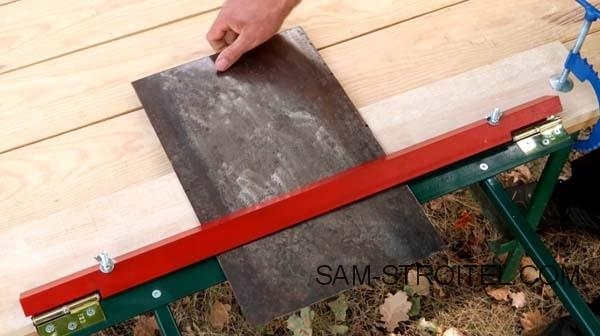

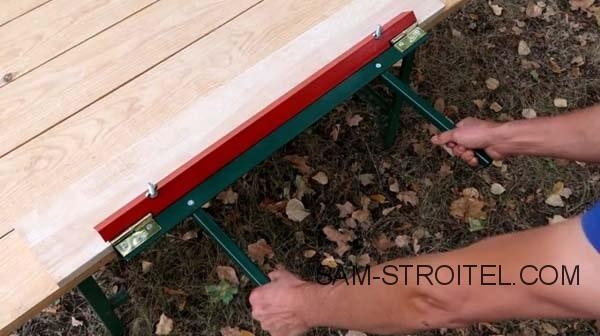

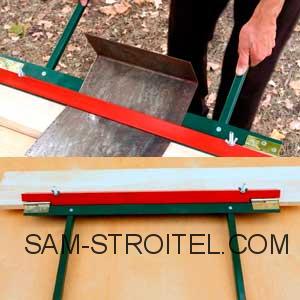

Самодельный станок листогиб готов к работе. Крепится это приспособление к верстаку с помощью пары струбцин.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

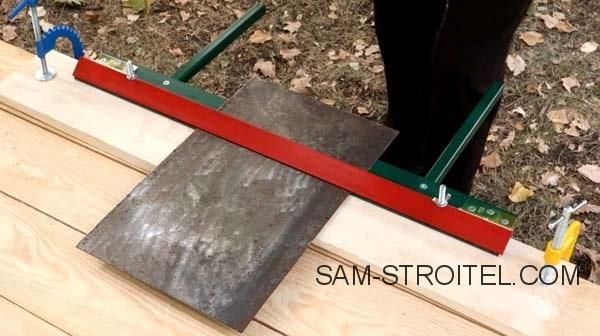

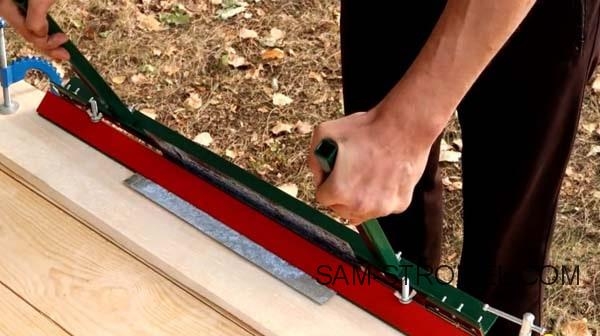

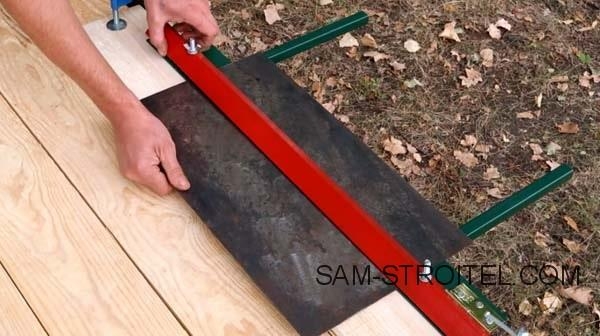

Вырезав и разметив лист, он просовывается под прижим, и затягиваются барашковые гайки.

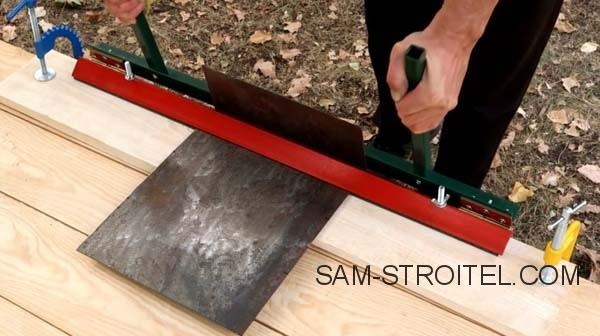

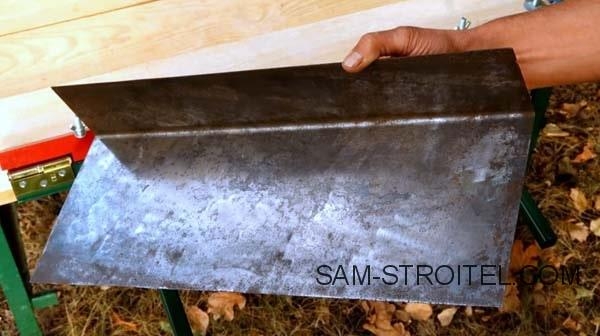

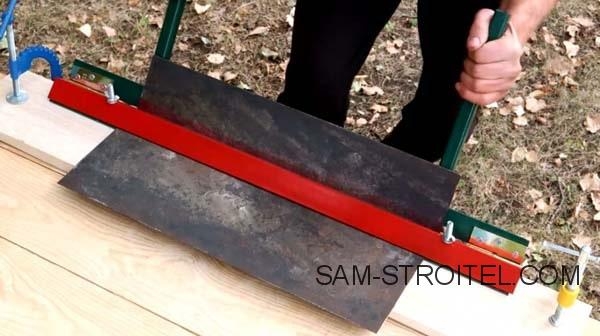

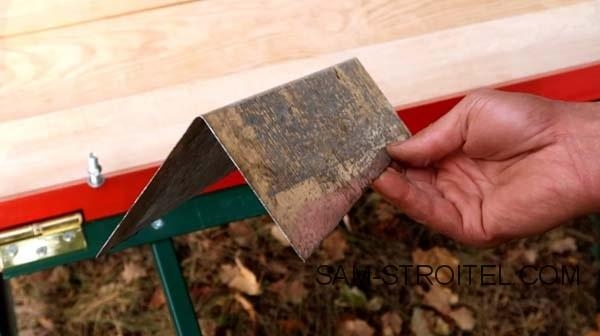

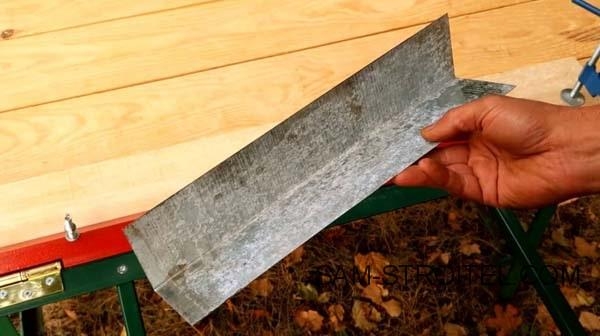

Первый изгиб выполняется на угол около 95 градусов (заготовку нужно немного перегибать), в итоге получается прямой угол.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

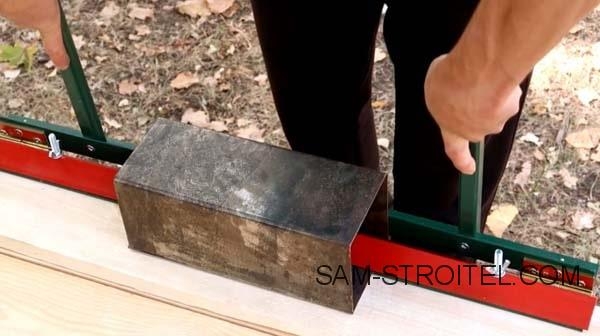

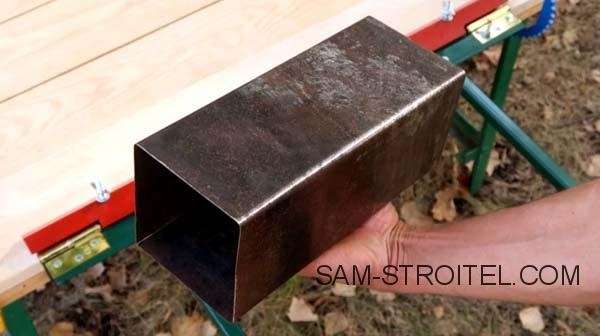

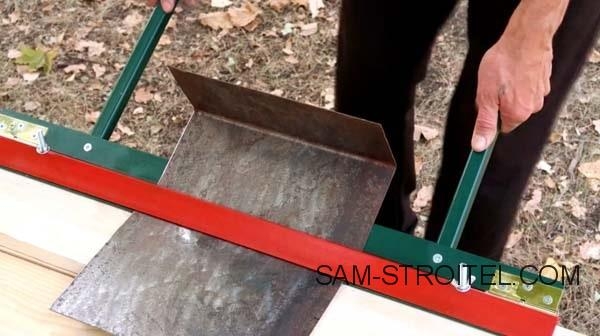

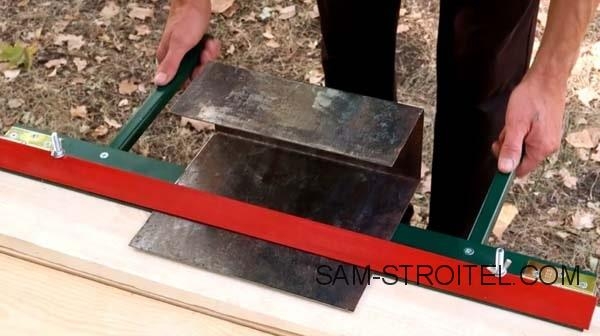

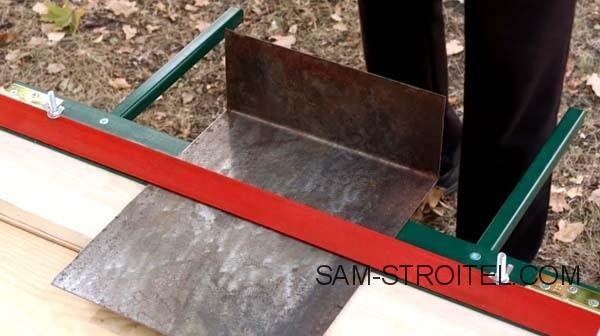

Продвигая заготовку, и повторяя операции, автор изготавливает простой короб.

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками



Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Простой станок листогиб своими руками

Процесс изготовления станка можно также посмотреть в этом видео:
