Простое зарядное устройство для аккумулятора своими руками

0 485

Самое простое зарядное устройство для автомобильного аккумулятора, которое может сделать каждый своими руками, схема, фото и описание самоделки.

Зарядные устройства для автомобильного аккумулятора стоят не дешево, но такое устройство можно сделать из подручных материалов при этом не потратив ни копейки.

Понадобятся материалы:

  • Трансформатор от старого лампового телевизора.
  • Диодный мост (подойдёт от автомобильного генератора).
  • Провода.
  • Клеммы (крокодилы).
  • Амперметр.
  • Любой подходящий по размерам корпус.
  • Конденсатор (необязательно).

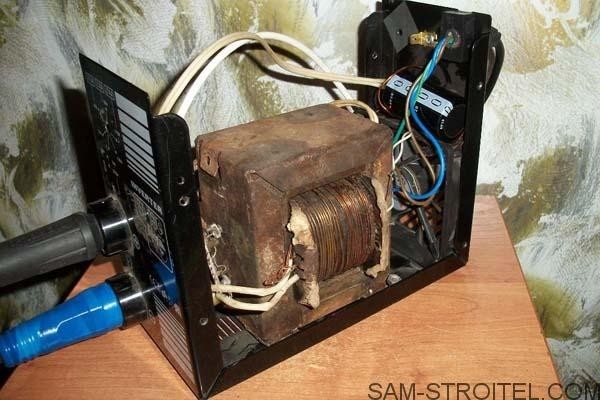

Берём трансформатор от телевизора, разматываем вторичную обмотку и перематываем, чтобы на выходе было примерно 15 вольт. Конкретно этот трансформатор был взят от лампового телевизора, в нём есть две вторичные обмотки по 6,3 вольт, соединил последовательно и добавил семь витков. Провод около 1,5 мм. Подключаем диодный мост (схема показана ниже).

Простое зарядное устройство для аккумулятора своими руками

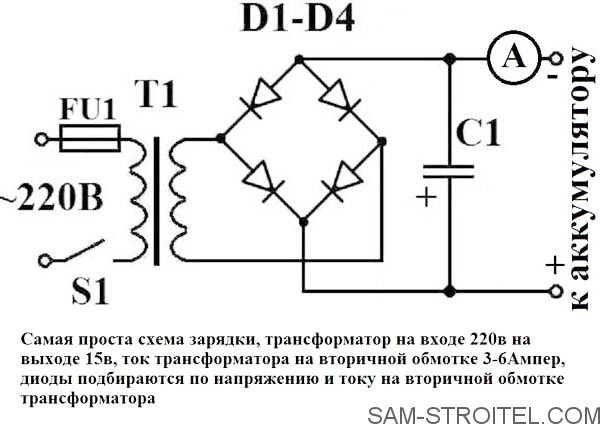

Схема простого зарядного устройства для АКБ.

Простое зарядное устройство для аккумулятора своими руками

В этой схеме достаточно трансформатора и диодного моста, конденсатор ставить необязательно.

Простое зарядное устройство для аккумулятора своими руками

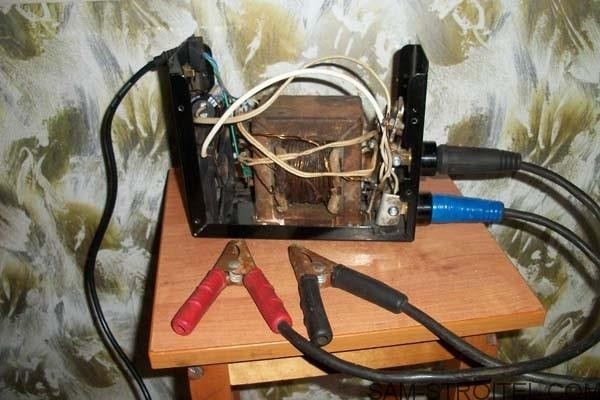

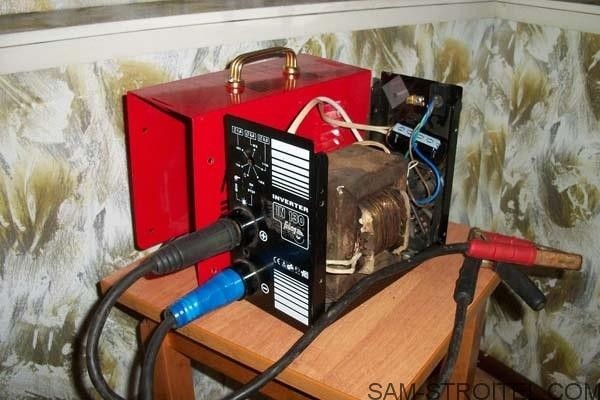

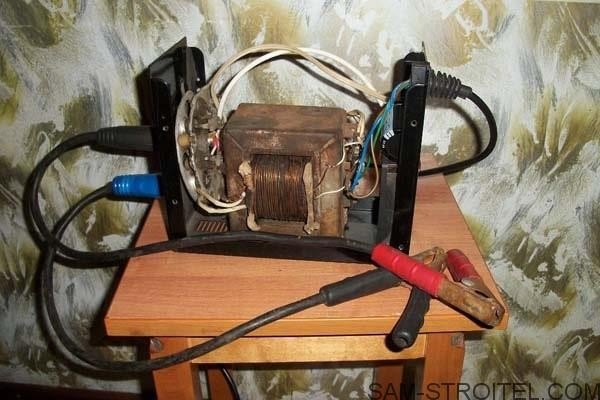

Подсоединяем штекер и клеммы «крокодил»,  корпус взят от сгоревшего инверторного сварочника.

Простое зарядное устройство для аккумулятора своими руками

Простое зарядное устройство для аккумулятора своими руками

Простое зарядное устройство для аккумулятора своими руками

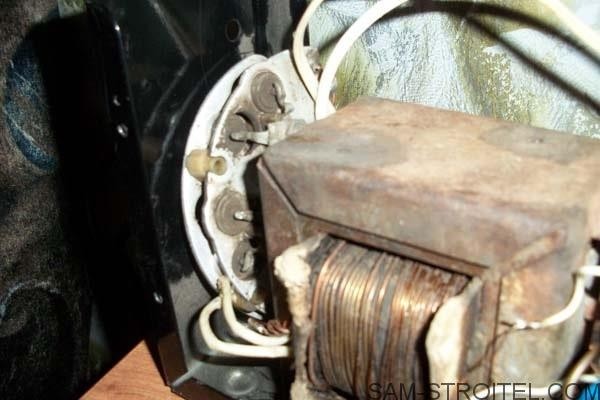

Диодный мост взят от автомобильного генератора.

Простое зарядное устройство для аккумулятора своими руками

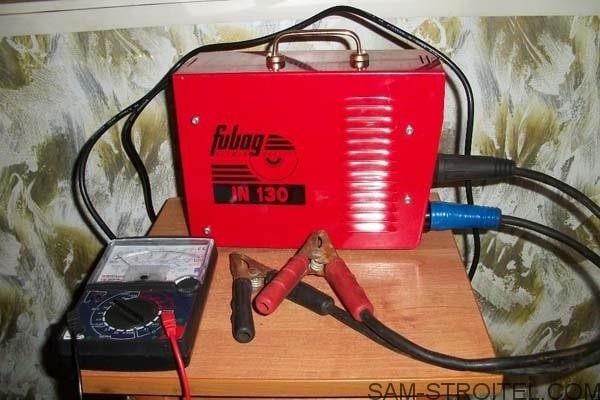

Самодельное зарядное устройство при полностью разряженной АКБ, выдаёт около 10А, потом по мере зарядки, амперы убавляются. Чтобы трансформатор не грелся, поставил вентилятор на 12 вольт.

Простое зарядное устройство для аккумулятора своими руками

Автор самоделки: Николай Владимирович.
