Простая самодельная антенна для цифрового телевидения DVB-T2

0 297

Самая простая самодельная антенна для приёма цифровых ТВ каналов DVB-T2.

Для приёма цифровых ТВ каналов, понадобится телевизионная цифровая приставка и антенна. Если приставку придётся покупать, то антенну можно сделать своими руками, и принимать каналы она будет не хуже магазинных аналогов.

Изготовление самоделки займёт минимум времени, как утверждает автор, эта антенна ловит 30 каналов, при этом расстояние до телевизионной вышки составляет 70 км.

Далее процесс изготовления самоделки показан на фото.

Простая самодельная антенна для цифрового телевидения DVB-T2

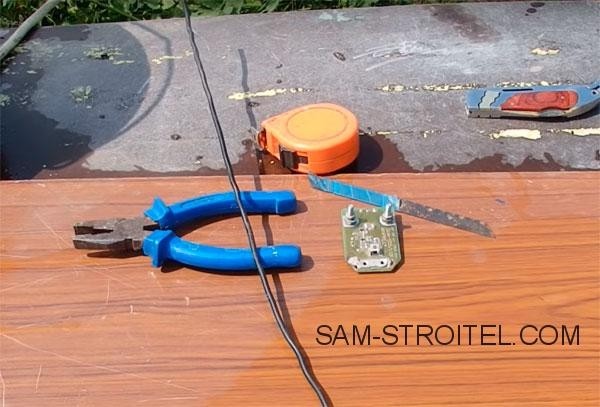

Из материалов понадобится:

  • Антенный усилитель (подойдёт любой).
  • Медный толстый провод (можно использовать алюминиевый).
  • Телевизионный коаксиальный кабель.
  • Пара болтов М4 и гаек.



Простая самодельная антенна для цифрового телевидения DVB-T2

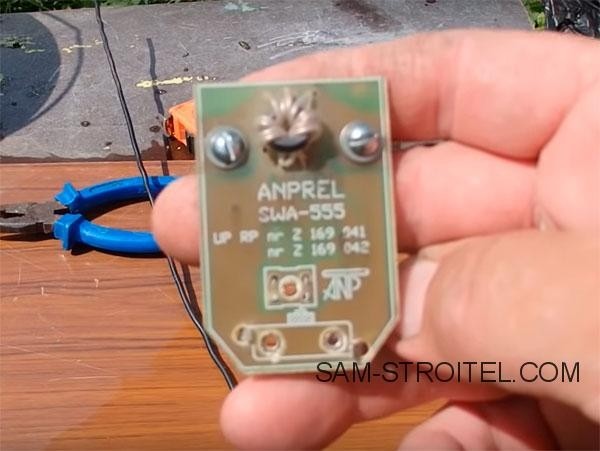

Антенный усилитель в принципе подойдёт любой, вот такой усилитель от польской антенный, использовал автор.

Простая самодельная антенна для цифрового телевидения DVB-T2

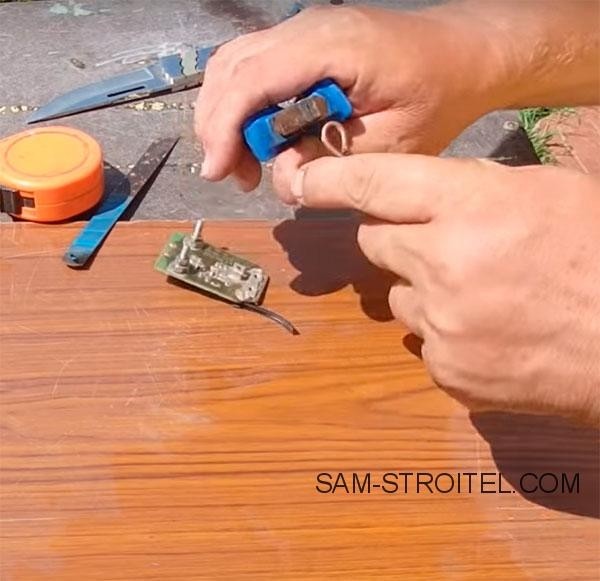

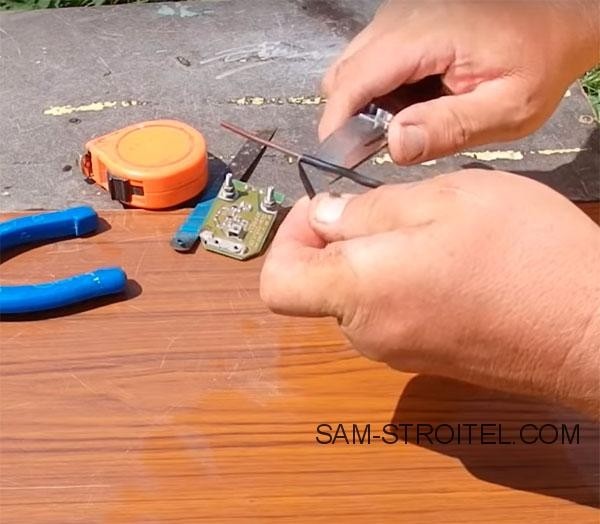

Берём толстый медный провод, снимаем на конце оплётку и скручиваем петлю под крепление болтом.

Простая самодельная антенна для цифрового телевидения DVB-T2

Простая самодельная антенна для цифрового телевидения DVB-T2

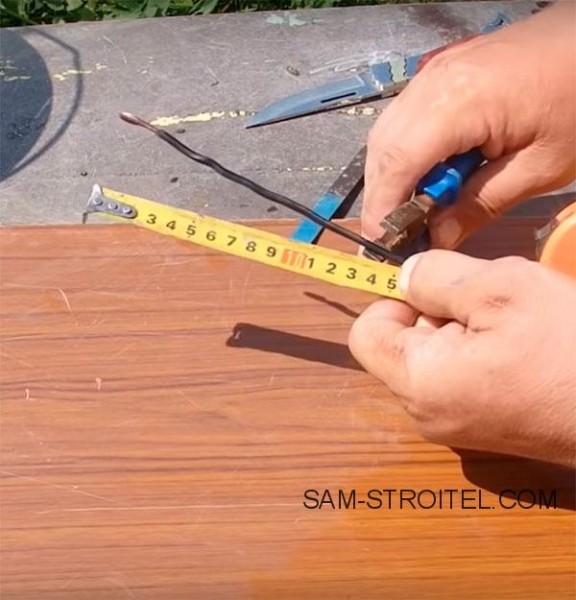

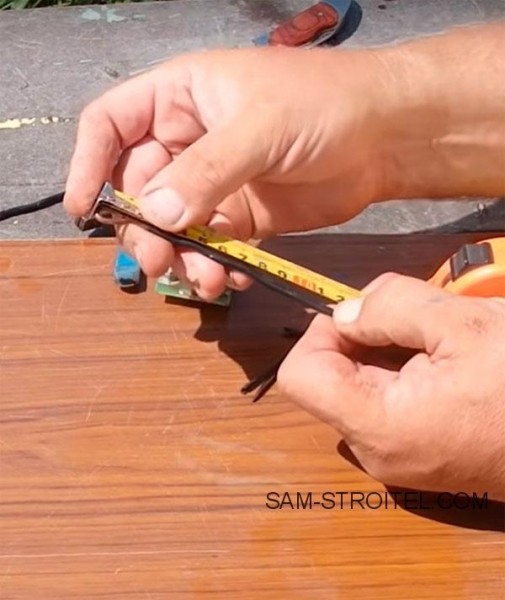

Затем отрезаем кусок провода длиной 15 см.

Простая самодельная антенна для цифрового телевидения DVB-T2

Также само делаем и со вторым куском провода, скручиваем петлю, затем отмеряем уже 12 см и отрезаем.

Простая самодельная антенна для цифрового телевидения DVB-T2

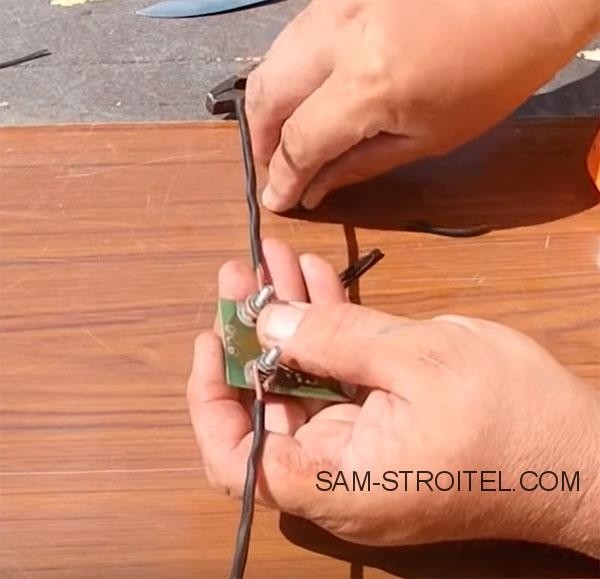

Теперь берём два отрезанных провода (15 и 12 см) и крепим болтами М 4, к усилителю.

Простая самодельная антенна для цифрового телевидения DVB-T2

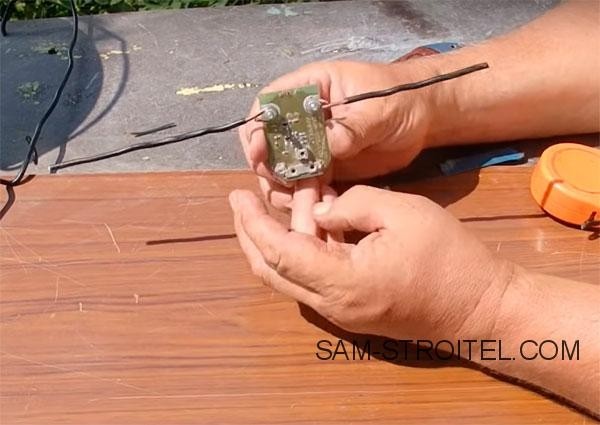

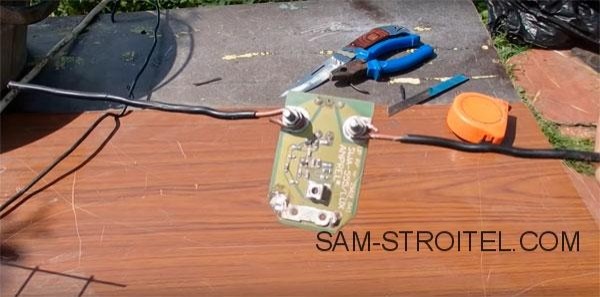

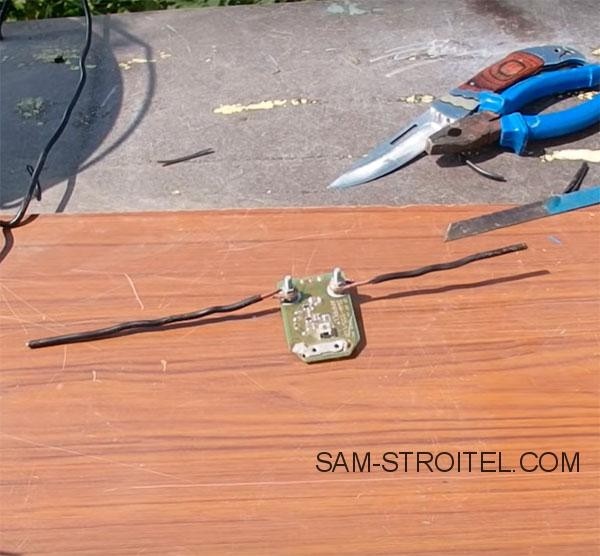

Вот так это выглядит.

Простая самодельная антенна для цифрового телевидения DVB-T2

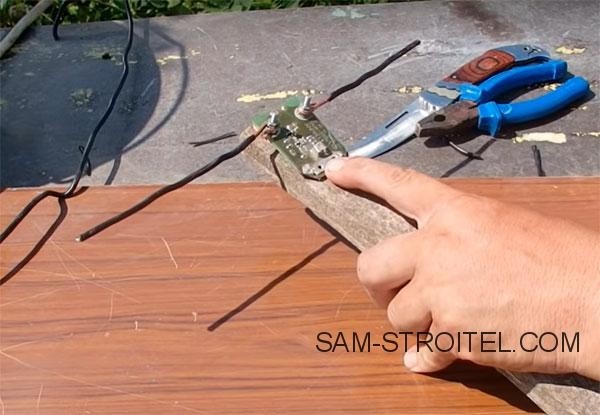

ТВ антенна практически готова, подключаем к усилителю телевизионный кабель.

Простая самодельная антенна для цифрового телевидения DVB-T2

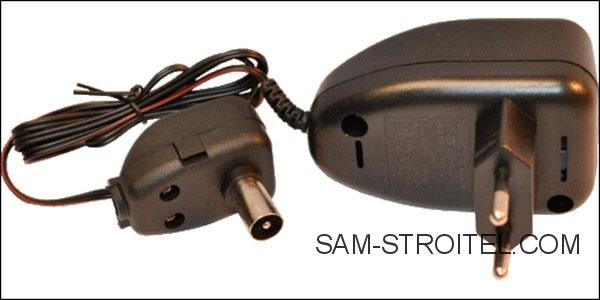

Если вы используете цифровую ТВ приставку, то питание на усилитель подаётся с самой приставки (включается в настройках приставки), если у вас в телевизоре уже имеется встроенный модуль DVB-T2, то для подключения питания на усилитель понадобится вот такой блок (инжектор) показанный на фото.

Простая самодельная антенна для цифрового телевидения DVB-T2

Простая самодельная антенна для цифрового телевидения DVB-T2

Если антенна будет размещаться на улице, то плату усилителя нужно обязательно изолировать от дождя, можно использовать любой подходящий пластиковый коробок.

Антенну нужно повернуть в сторону по направлению к телевизионной вышке и включить настройку каналов на телевизоре.

Данная антенна способна принимать ТВ сигнал на расстоянии около 70 км от телевизионной вышки. Автору удалось поймать 30 цифровых каналов.

В этом видео, также подробно показано как сделать эту самодельную антенну.
