Прокладываем водопровод из колодца в дом

0 39

Обустроить водопровод в частном доме из колодца с помощью погружного или поверхностного насоса вполне возможно, если только вы разбираетесь в схеме подключения того или иного электрического оборудования. В настоящее время большинство жильцов частного сектора отдают предпочтение погружным агрегатам, как более мощным и надёжным.

Только вот они могут быть разными, поэтому, нужно понимать, что вы выбираете. О таких приборах, способе их подключения и прокладке труб мы расскажем ниже, а также вы увидите тематическую демонстрацию видео в этой статье.

Прокладываем водопровод из колодца в дом

Принципиальная схема водопровода в дом из колодца

Водопровод

Выбираем насос

Примечание. Нас на данный момент интересуют лишь те виды погружных (глубинных) насосов, которые используются для водозабора из колодцев и скважин. Кроме них также есть ещё фекальные и дренажные насосы, которые используются, как для чистки туалетов, так и для очистки водоёмов или тех же колодцев.  Кроме того, такие агрегаты подразделяются и по принципу работы  – они бывают центробежными и вибрационными.

Прокладываем водопровод из колодца в дом

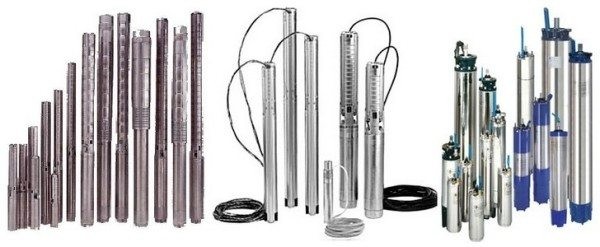

Такие насосы можно использовать для водозабора, как из колодцев, так и из скважин

В настоящее время водозабор из колодцев и скважин можно осуществлять с помощью погружных насосов, причём, уровень зеркала от поверхности не имеет значения (некоторые модели способны качать воду с глубины 200-250м) – важно только чтобы это позволяла сделать глубина. Если нас интересует именно прокладка водопровода от колодца к дому, а не просто полив огорода, то, конечно, стоит отдавать предпочтение центробежным агрегатам.

Только здесь важно правильно рассчитать мощность аппарата, чтобы её хватило на обслуживание всех сантехнических узлов в доме – для такого подбора обратите внимание на таблицу, расположенную ниже.

Наименование санузла Расход воды
Краны умывальника 0,4м3/час
Унитаз-биде 0,4м3/час
Унитаз 0,4м3/час
Краны мойки 0,7м3/час
Посудомоечная машина 0,7м3/час
Машина-автомат для стирки 0,7м3/час
Душевая кабина 0,7м3/час
Гидрант для поливки сада (огорода) 0,7м3/час
Ванна 1,1м3/час

Расход воды в течение часа разными санузлами

Для того чтобы определить общий максимальный расход воды, вам достаточно посмотреть на таблицу вверху и сложить вместе показатели всех имеющихся у вас приборов. На маркировке насоса, которая обязательно имеется в его техническом паспорте (инструкция по эксплуатации) и зачастую на корпусе самого агрегата, указывается его мощность и номинальные возможности по водозабору в м3/час.

Прокладываем водопровод из колодца в дом

Количество воды

Кроме мощности и принципа работы насосы также выбирают по диаметру и длине – если для колодца диаметр неважен, то в скважину пролезет не любой агрегат. А вот длина нужна для того, чтобы полностью погруженный прибор не доставал до дна, минимум, на 30-50 см, но уровень воды может меняться в зависимости от времени года или интенсивности водозабора.

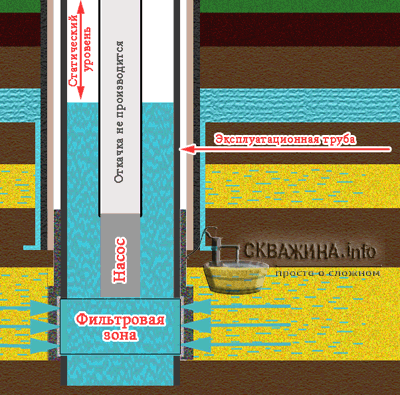

Существует два уровня воды – статический и динамический, от которых следует отталкиваться для определения длины погружного насоса. Статический уровень, это тот  показатель, когда  водозабор не производился в течение суток, но в основном отталкиваются от динамического уровня.

Чтобы определить дебет скважины или колодца из него в течение часа откачивают воду и та отметка, на которой окажется зеркало по истечении этого времени, будет называться динамическим уровнем. Чем меньше разница между двумя показателями (динамический и статический), тем лучше способность к пополнению. Насос должен погружаться на 30 см ниже статического уровня и при этом на такое же расстояние не доставать до дна.

Землеройные и другие подготовительные работы

Прокладываем водопровод из колодца в дом

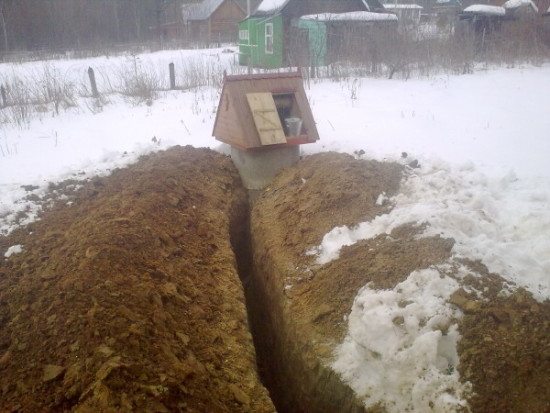

Траншея от колодца

  • Начнём с технических параметров – водопровод от колодца в дом прокладывается по траншее, глубина которой должна быть, как минимум, на 50 см глубже точки замерзания грунта в вашем регионе. Кроме того, в эту цифру также входит песочная подушка на дне траншеи, толщина которой должна быть не менее 2 см – это нужно для того, чтобы полиэтиленовый шланг не повредился о камни, и на него оказывалось равномерное давление насыпанным сверху грунтом.

Прокладываем водопровод из колодца в дом

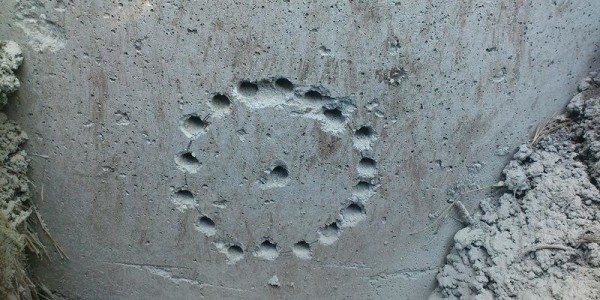

Так делается отверстие

  • Теперь по поводу отверстия, которое вам нужно будет проделать в бетонной стенке колодезного кольца – его нельзя сделать победитовой или алмазной фрезой, так как стенка армирована стальной проволокой, а иногда даже арматурой. Поэтому, вам нужно начертить круг нужного диаметра, чтобы туда можно было просунуть компрессионный угловой фитинг для полиэтиленового 32-миллиметрового шланга. Просверлите очерченный круг по периметру, как это показано на фото вверху и выбить средину молотком или перфоратором.
  • По такому же принципу вы сможете проделать отверстие в фундаменте, хотя там это будет несколько сложней – всё-таки, такая лента обычно имеет не менее 40 см в толщину, так что, лучше бить отверстие с двух сторон – с улицы и с помещения.
  • Для того чтобы у вас была возможность пробить отверстие в фундаменте, нужно вырыть приямок со стороны улицы и в помещении. Его размер должен соответствовать вашим габаритам и длине инструмента, то есть, у вас должна быть возможность работать там лопатой и перфоратором с длинным сверлом.
  • Кроме того, прежде чем вы будете прокладывать водопровод, вам нужно оборудовать место для насосной станции и лучше всего, если вы используете для этого тот же приямок в помещении. Вам только нужно будет выложить внутри кирпичную кладку и поштукатурить её, также для этого можно использовать широкое колодезное кольцо. Тем не менее, ничто не помешает вам оборудовать такой узел наверху, без использования приямка, но это займёт определённое место в помещении.

Монтаж

Примечание. В качестве водопроводной трубы, ведущей от самого насоса к водоразборному узлу лучше всего использовать полиэтиленовый шланг диаметром 32 мм. Он маркируется, как ПНД – полиэтилен низкого давления.

Прокладываем водопровод из колодца в дом

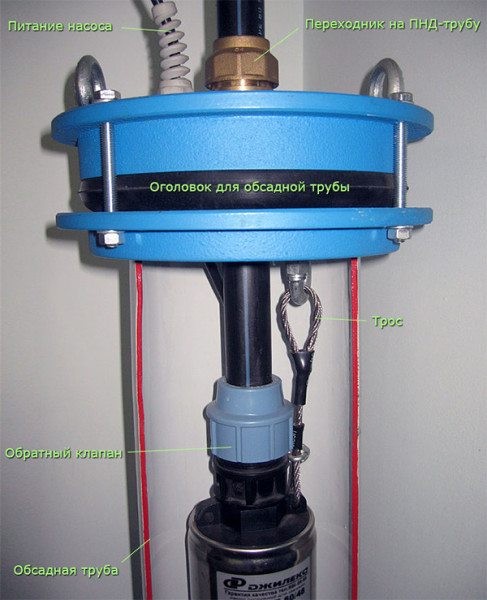

Подключение погружного насоса

Посмотрите на верхнюю фотографию – там вы видите подключение погружного насоса в скважине, но он точно также подключается и в колодце, только там уже нет оголовка, но давайте по порядку. На сам насос сверху накручивается обратный клапан, который не позволяет воде стекать вниз, в колодец или скважину, а насос крепится к кольцу колодца тросом, который поставляется в комплекте.

Для фиксации наверху (в зоне досягаемости с поверхности) в кольце просверливают отверстие и заводят туда трос, который после натяжки фиксируют либо болтовым зажимом, либо просто наматывают на кусок арматуры (у скважин такое крепление осуществляется на оголовке).

Прокладываем водопровод из колодца в дом

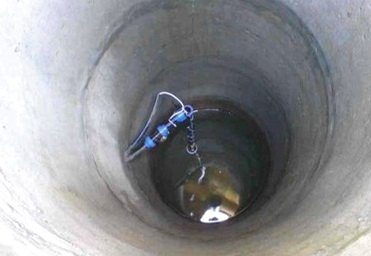

Опускаем насос в колодец

Если у вас колодец, то на обратный клапан вы накручиваете (с помощью компрессионного фитинга) ПНД, чтобы этого отрезка хватило от утопленного насоса до проходного отверстия в колодезном кольце. Там этот шланг нужно соединить с другим отрезком, ведущим от колодца к водоразборному узлу, и делается это с помощью углового компрессионного фитинга.

Сам фитинг уложите так, чтобы именно на него приходилась нагрузка от краёв проделанного в кольце отверстия, через это же отверстие протяните электрический кабель, который идёт от насоса.

Прокладываем водопровод из колодца в дом

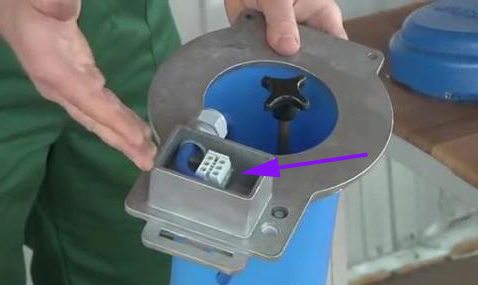

Специальные клеммы на оголовке скважины

Если вы работаете со скважиной, то на оголовке есть специальные клеммы, с помощью которых осуществляется соединение двух отрезков кабеля – от дома  и от насоса.

Если же вы работаете с колодцем, то такое соединение вам придётся осуществлять непосредственно в траншее, так как кабеля из комплекта вам в любом случае будет недостаточно. Скрутки лучше всего изолировать термонасадками, тем более что их цена копеечная, меньше стоимости изоленты.

Прокладываем водопровод из колодца в дом

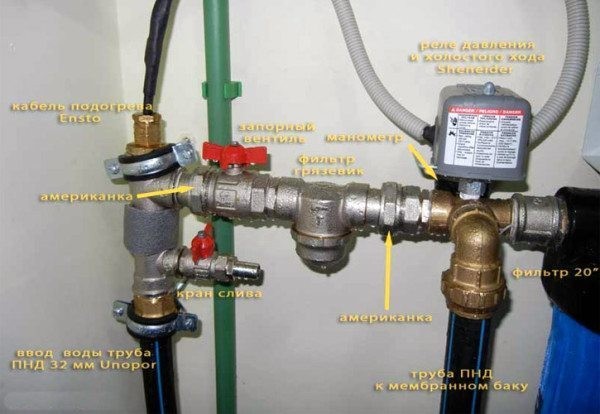

Узел подключения

Теперь давайте перейдём к подключению, точнее, к сборке насосной станции  и для этого посмотрите на верхнюю фотографию – вы видите, как производится первый этап подключения.

Давайте, мы опустим греющий кабель (он нам сейчас не интересен) и проследуем по узлам – от ПНД, которая идёт от насоса, врезается магистральный кран, затем фильтр грубой очистки и всё это переходит на блок реле давления и датчик сухого хода. Примечательно, что если датчик и реле находятся в одном блоке, то они менее надёжны, так что лучше приобретать эти узлы раздельно.

Реле давления напрямую связано с отводом (той же ПНД) на мембранный бак, который обычно бывает не менее 70 литров. После этого устанавливается ещё один фильтр, но уже мелкой очистки (обычно, это модель со сменным  картриджем), а оттуда уже начинаются разводки на все сантехнические узлы в доме.

Прокладываем водопровод из колодца в дом

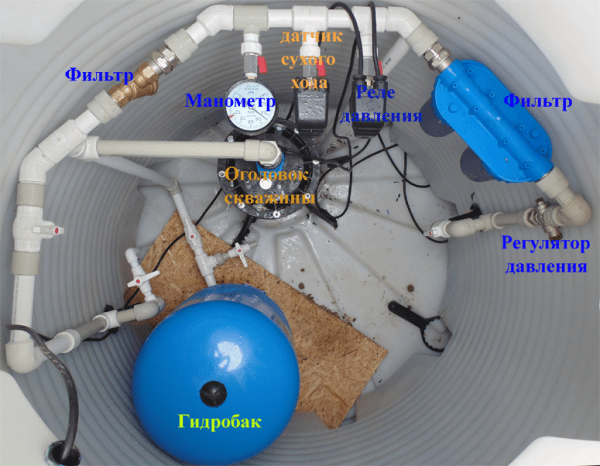

Так выглядит насосная станция в приямке

Если вы хотите оптимизировать работу погружного насоса, то есть, сократить разрывы между циклами запуска и остановки, то вам нужно будет изменить заводские настройки на реле давления.

Так, автоматическая остановка центробежного двигателя по умолчанию на насосе происходит при достижении давления в мембранном баке 3 атмосферы, а его запуск производится, когда оно падает до 2 атмосфер. Вы можете изменить эти параметры, установив на отключение 5 атмосфер, а на запуск – 1,5 атмосфер, но будьте осторожны, чтобы не повредить при этом сам прибор.

Кроме того, схема водопровода в частном доме от колодца должна ориентироваться на заводскую инструкцию насоса. Конечно, принцип подключения везде одинаков и он описан выше, но могут быть некоторые нюансы.

Заключение

В заключение следует сказать, что эксплуатационный ресурс погружного насоса во многом зависит от чистоты источника, откуда производится водозабор, так как такие агрегаты не рассчитаны на откачку песка и ила. Поэтому, как минимум, один раз в 3-5 лет вам нужно своими руками производить очистку колодца или скважины.
