Производим самостоятельное подключение посудомоечной машины к водопроводу и канализации

Использование техники на кухне не только высвобождает время, но еще и снижает расходы, в том числе и на воду. Речь идет о посудомоечной машине, которая постепенно завоевывает благосклонность наших потребителей. Сегодня будем рассказывать о ее подключении к центральному водопроводу и канализационной сети. В данном случае те, кто имеет некоторые навыки работы с сантехникой и электричеством могут вполне обойтись своими силами.

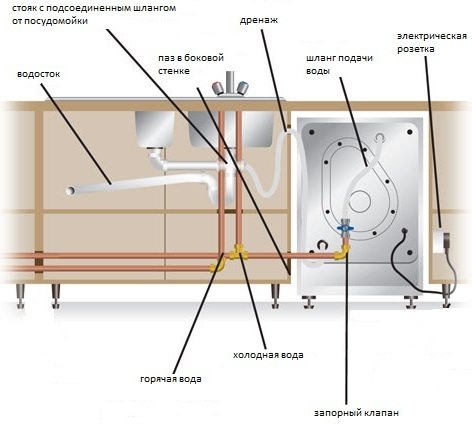

На фото – подвод к посудомоечной машине электричества, воды и вывод отработанной жидкости в канализацию

Этапы процесса

Ниже будет предложена инструкция, в которой пошагово рассказано, как и какими способами производить подключение данной кухонной техники к инженерным коммуникациям квартиры.

Состоит она из четырех крупных разделов:

Подведение электропитания и установка электророзетки.

Подготовка места для установки посудомоечной машины.

Подсоединение агрегата к водопроводной сети.

Подключение устройства к канализации.

После проведения вышеуказанных работ, необходимо произвести тестовую проверку работы посудомоечного аппарата. Если необходимо, устранить недочеты, возникшие в процессе его установки.

Совет: если у вас проблема с подводом воды, в торговых сетях предлагается посудомоечная машина для дачи без водопровода, где весь процесс происходит с помощью ручного вращения ручки сбоку корпуса.

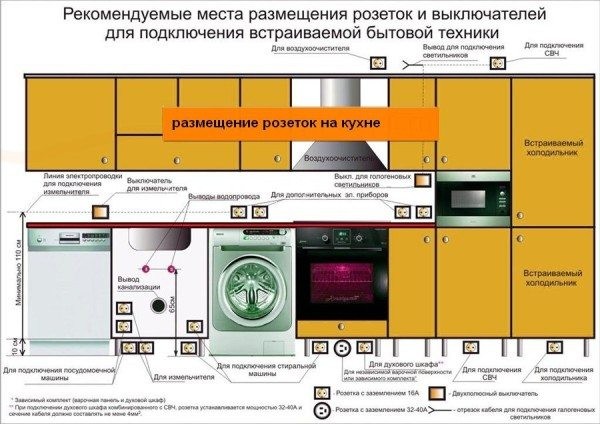

Схема размещения электропитания на кухне для техники

Подводим электропитание и устанавливаем электрическую розетку

Эти работы должны быть выполнены заранее, так как сам монтаж посудомойки относят к чистовому этапу, который производят на последней стадии ремонтных работ. Мы рекомендуем заранее предусмотреть электророзетку для данного аппарата, т.е. когда вы начнете производить его монтаж, она уже должна быть в нужном месте.

Совет: до посудомойки проводите отдельную линию электропитания с автоматом защиты на 10-16.
Его выбор зависит от мощности вашего кухонного устройства.

Для линии используйте медный трехжильный электрокабель сечением 2,5 мм.

Подготовьте для него отдельный провод для проводки заземления, а также заземлите саму розетку для посудомоечной машины.

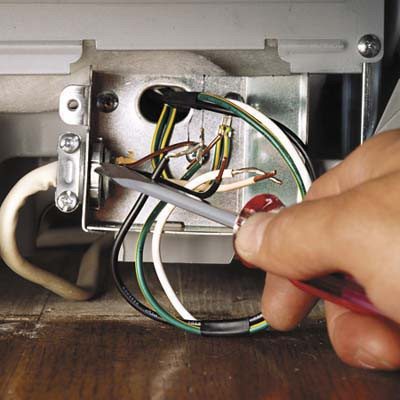

Не забудьте заземлить устройство

Материалы и инструменты для монтажа

Необходимо заранее побеспокоиться о:

• ключах – разводном для сантехнических работ и трубном;
• наборе отверток с фигурной и плоской головками;
• резаке для сантехнической трубы, цена его небольшая;
• трубной зенковке, чтобы снимать заусенцы с внутренней стороны отрезанного трубопровода;
• коротком строительном уровне (до 400 мм);
• электродрели;
• наборе перьевых сверл по дереву размером 15 мм, 22 мм и 50 мм;
• медной сантехнической трубе для подвода воды к устройству;
• фитингах к медной трубе – цанговые гайки специально предназначенные для них.

Совет: при подводе воды гибким шлангом, который входит в комплект посудомоечного аппарата, когда его длины достаточно, можете не использовать трубы и соединения к ним.

Подводить воду к агрегату можно и металлопластиковыми трубами высокого давления. Тогда фитинги подбирайте, исходя из типа выбранных труб.

Кроме того, вам понадобится:

• водопроводный уголок или тройник с запирающим шаровым краном. Благодаря последнему вы сможете отключить аппарат в любой момент от водопроводной системы жилья;
• сантехническая лента фум или лен с пастой Unipack;
• саморезы с пластиковыми дюбелями.

Совет: на дачном участке может использоваться посудомоечная машина без водопровода.
Установите рядом с ней накопительный бак и подключите ее к нему.
Во время работы она сама возьмет необходимое количество воды.

Подготавливаем кухонный шкаф для посудомойки

Во время установки встраиваемой кухонной техники просверлите в нижних или боковых стенках шкафа отверстия, через которые будут проходить водопроводные и канализационные трубы. Также сделайте, если нужно, проход для электрического кабеля.

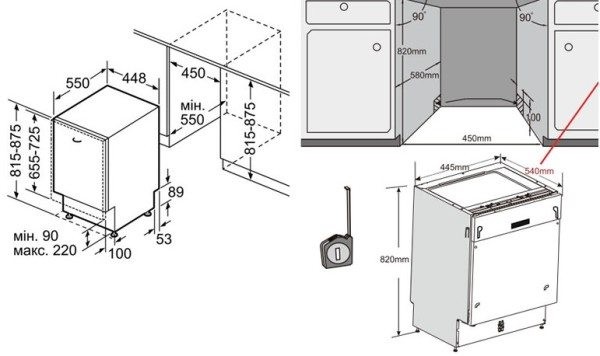

Производим установку посудомойки в кухонный шкаф

Слив и впуск воды расположены на тыльной стороне устройства с разных сторон. У них разные диаметры, поэтому не перепутайте их во время сверления проходов.

Подключаем впускной шланг

Есть два варианта данной работы, при этом в любом из случаев следует не забывать:

• нельзя водоподводящий шланг удлинять с использованием помощью резьбовых соединений;
• необходимо использовать обязательно новую водопроводную трубу или новый впускной шланг.

Система «Аква-стоп»

Нельзя отсоединять впускной шланг, установленный на заводе. В нем установлены 2 клапана устройства защиты от протекания «Аква-стоп». Подводите водопроводную трубу прямо от распределительного коллектора, размещенного в сантехническом шкафу, к посудомоечной машине. Затем необходимо установить запорный вентиль и подсоединить впускной шланг, который имеется в комплекте устройства. Применяйте лишь новые впускные шланги.

Без системы «Аква-стоп»

Когда система «Аква-стоп» отсутствует, а длины шланга подводки воды недостаточно до водопроводного ввода, последний необходимо заменить новой трубной подводкой. Демонтируйте короткий впускной шланг, шедший в комплекте с помощью разводного ключа. Поставьте новый фитинг на ввод посудомоечной машины со стороны водопровода. Установите на водопроводный отвод запорный вентиль. Подключите новую трубу к посудомойке, используя цанговое соединение. Уплотните при этом резьбу льном с пастой Unipak. Для подтягивания запорной гайку цанги используйте разводной ключ. Сильно не усердствуйте, чтобы не перетянуть. Ключ используйте обязательно. Потому что ручной силы недостаточно в данном случае. Подсоедините впускную трубу вторым концом к уже установленному запорному вентилю.

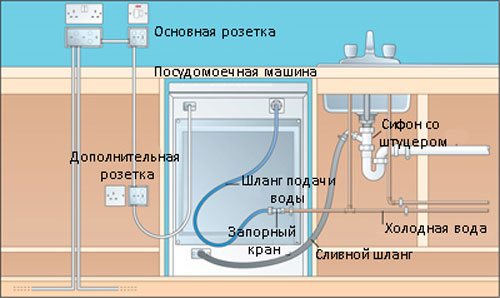

Наглядная схема подключения посудомоечной машины к водопроводу

Совет: когда приходится использовать для водопровода медные трубы, гните их аккуратно.
Например, можно использовать для плавных изгибов поверхности цилиндрических предметов.
Применяйте специальные пружины для создания резких прямых углов.
Их необходимо вставить внутрь трубы, чтобы изделия не заломились.
При этом углы поворота получаются даже небольшого радиуса.
После изгиба не забывайте убирать пружины.

• убирайте заусенцы после подреза труб круглым напильником или зенковкой;
• лучше не используйте ножовку, отдайте предпочтение специальным ножницам;
• следите, чтобы не перетянуть цанговые соединения, иначе может выйти из строя уплотнительное кольцо;
• при выборе труб учтите, что они должны выдерживать давление от 1 до 10 бар и температуру до 65°С.

При подготовке места для агрегата учтите:

• если нужно, водопроводную трубу подведите ближе к месту монтажа устройства;
• на водопроводную трубу, используемую для подключения впускного шланга посудомойки, установите Г-образный или Т-образный кран.

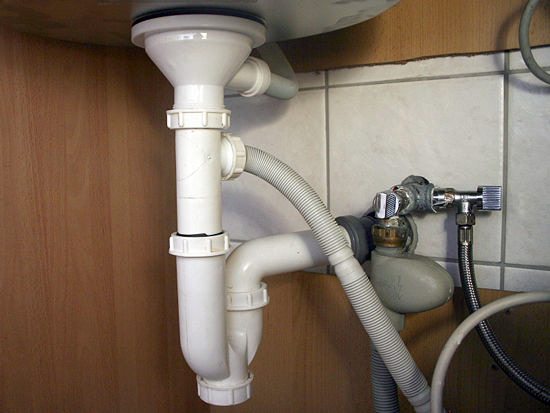

Подключение посудомоечной машины к водопроводу с помощью шаровых кранов

Подсоединение слива

К отводной канализационной трубе это можно сделать двумя методами:

Когда устройство расположено в непосредственной близости с кухонной мойкой, ее слив можно подключить прямо к сифону последней. Для этого поставьте сифон с дополнительными сливными отводами, может быть один или два, предназначенных для слива.

При организации слива прямо в отводную канализационную трубу помните, он должен размещаться на высоте не менее 400 мм от уровня установки посудомойки. Только в этом случае машина не будет «подсасывать» грязную воду из канализации во время работы.

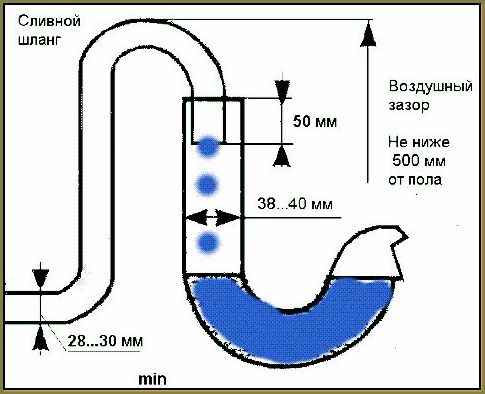

Правильные параметры подсоединения слива

Совет: когда общеквартирная канализация имеет уровень ниже 400 мм, нужно выпускной шланг на входе в нее изогнуть, чтобы получилась обратной буква« U ».

Рекомендуем установить обратные клапаны на обоих сливах, если одновременно производится подключение к канализационной трубе сливов от посудомоечной и стиральной машин. Так вы не позволите грязной воде поступать обратно в машины.

Посудомоечная машина без подключения к водопроводу на даче должна иметь специальный накопительный бак

Устанавливаем посудомойку на место

Подключите своими руками устройство к отводной канализации и водопроводной сети.

Используйте специальный уплотнитель для закрепления выводного шланга в отводной трубе, когда производится подключение к сифону с помощью кольцевых муфт с зажимным винтом.

Выводной шланг установите на высоте от 400 мм от уровня аппарата.

Установите на место посудомоечную машину. С помощь строительного уровня выровняйте ее положение.

Встраиваемую в кухонный шкаф посудомоечную машину прикрутите саморезом через специальный крепеж.

Подключите устройство к электророзетке.

Проверьте еще раз ровность и надежность установки агрегата.

Установите в устройство корзину для посуды.

Сделайте тестовый запуск агрегата.

Проверяйте во время тестирования места соединений на подкапывания и протечки.

Если нет никаких замечаний, значит, можете продолжать пользоваться устройством, не забывая о профилактических мероприятиях.

Посудомоечная машина всегда станет помощником хозяйки

Вывод

Монтаж посудомоечной машины нельзя назвать особенно сложным. Вам пригодятся навыки работы с электрооборудованием и сантехникой. Старайтесь выполнять все работы строго по инструкции. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
