Профилегиб своими руками: фото и описание изготовления самоделки

0 619

Самодельный станок профилегиб сделанный своими руками из подручных материалов, фото и описание далее…

Всем привет! Решил смастерить себе самодельный профилегиб. Просмотрел много вариантов станков для гибки труб, и всё таки выбрал этот.
Токарю, за выточенные валы, отдал 1000 руб, подшипники куплены по 100 руб. Металл у меня был свой.

Процесс изготовления станка показан на фото:

Профилегиб своими руками: фото и описание изготовления самоделки

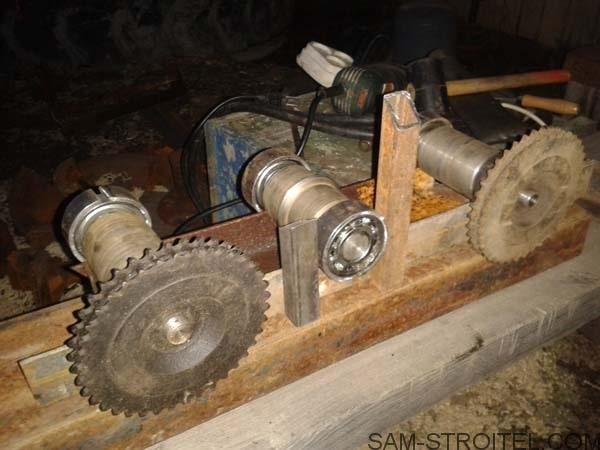

Примерка валов.

Профилегиб своими руками: фото и описание изготовления самоделки

Профилегиб своими руками: фото и описание изготовления самоделки

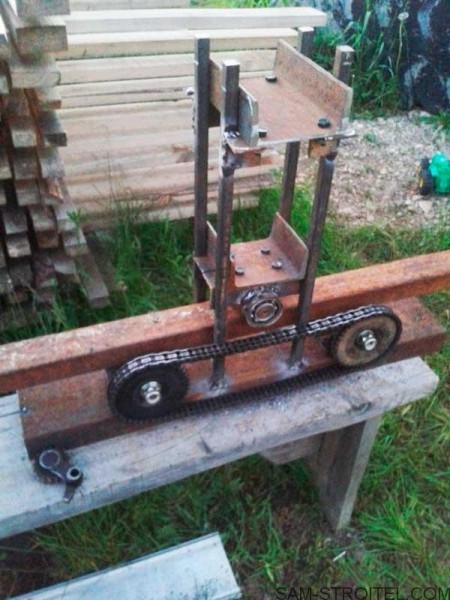

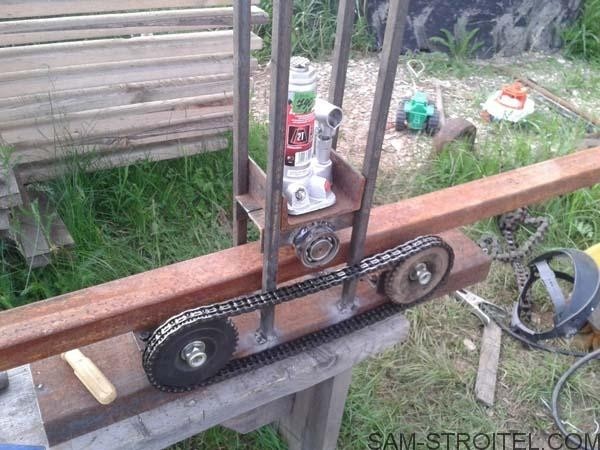

Из кусков швеллера изготовил основание станка и площадку под гидравлический домкрат. Цепь и звёзды взяты от ГРМ автомобиля. Вертикальная стойка сделана из квадратной трубы.

Профилегиб своими руками: фото и описание изготовления самоделки

Профилегиб своими руками: фото и описание изготовления самоделки

Профилегиб своими руками: фото и описание изготовления самоделки

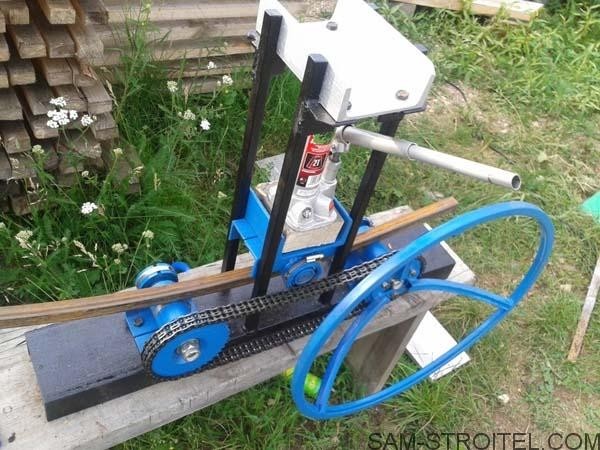

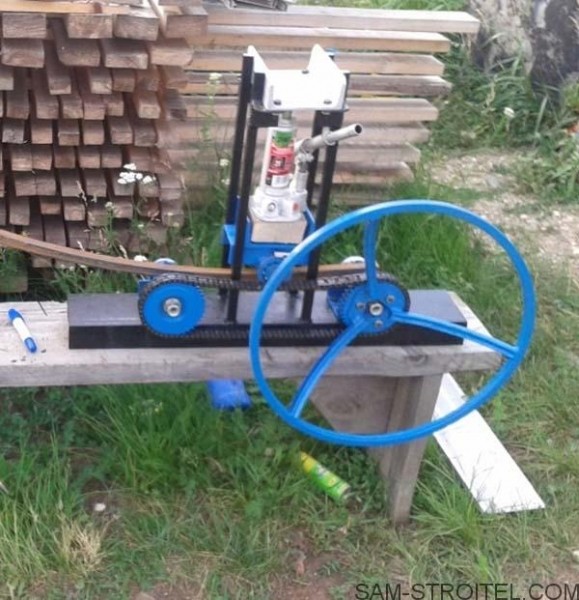

Вот так выглядит станок профилегиб после покраски. Колесо рукоятку, выгнул на этом же станке. Ещё надо додумать направляющие, чтобы не виляла заготовка.

Профилегиб своими руками: фото и описание изготовления самоделки

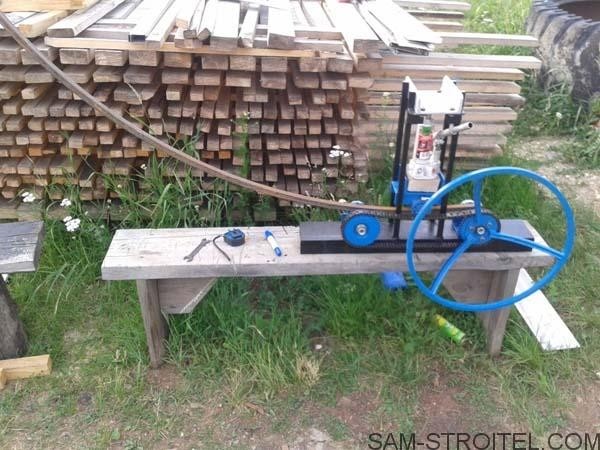

Станок отлично гнёт профильную трубу, минимальный диаметр гибки около 50 см.

Профилегиб своими руками: фото и описание изготовления самоделки

Автор самоделки: Opel Meriva. г. Уфа.

Если Вас интересуют чертежи и размеры, рекомендуем посмотреть — чертежи трубогиба
