Проектирование водопровода и канализации: нормативные требования и практические советы

0 335

Согласно каким нормативным документам выполняется проектирование водопровода и канализации? Как оценить необходимый диаметр труб? Сложно ли вычислить потерю напора в трубопроводе с известными параметрами? С каким уклоном прокладывать канализационные трубы? В статье мы постараемся найти ответы на эти и некоторые другие вопросы.

Проектирование водопровода и канализации: нормативные требования и практические советы

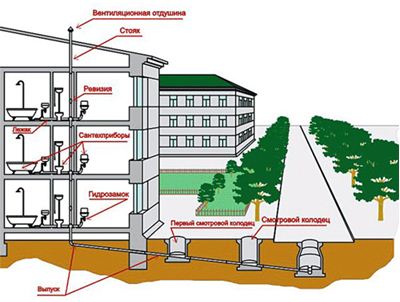

Эскиз инженерных сетей строящегося дома.

Нормативные документы

Какие СНиП на проектирование сетей водопровода и канализации действуют в настоящее время?

Наибольшую ценность для проектировщика представляют следующие документы:

  • СНиП 2.04.02-84, регламентирующий строительство наружных водопроводов.
  • СНиП 2.04.03-85, посвященный сооружению наружной канализации.
  • СНиП 2.04.01-85, в котором содержатся требования к внутренним водопроводным и канализационным сетям.

Полезно: специализированная инструкция по проектированию и монтажу водопроводов и канализации из пластиковых труб содержится, кроме того, в строительных нормах СН 478-80.

Давайте ознакомимся с ключевыми требованиями перечисленных документов.

СНиП 2.04.02-84

Среднесуточное потребление воды на человека, заложенное в проект наружного водопровода, должно соответствовать следующей таблице:

Тип дома Потребление на человека, л/сутки
Ванны отсутствуют 125 – 160
С ваннами и бойлерами или колонками 160 – 230
С горячим водоснабжением от котельной или ТЭЦ 230 – 350

Проектирование водопровода и канализации: нормативные требования и практические советы

Жилые квартиры в многоквартирных домах в основном относятся к последней категории.

Расход воды на поливку сельскохозяйственных культур, содержание скота, птицы и т.д. принимается по ведомственным нормам для соответствующей отрасли хозяйственной деятельности.

Минимум свободного напора в водопроводе на вводе в отдельное здание в пик водоразбора должен соответствовать:

  • Для одноэтажной застройки – 10 метрам.
  • Для многоэтажной застройки – 10 метрам + 4 метра на этаж.

Минимум напора на водоразборной колонке – 10 метров.

Многоэтажные дома в районах с низко- или одноэтажной застройкой снабжаются собственными подкачками.

В роли источников воды могут выступать:

  • Реки и каналы.
  • Водохранилища, пруды, озера.
  • Подземные источники.

Проектирование водопровода и канализации: нормативные требования и практические советы

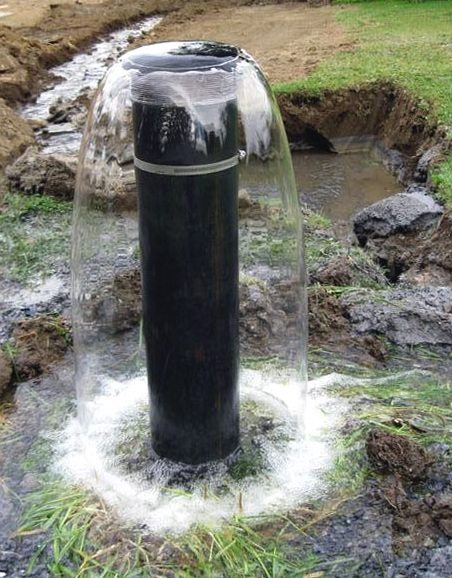

Скважина на воду.

Для производственных нужд допустимо использование очищенных стоков. Использование подземных вод, составом и качеством соответствующих питьевому водоснабжению, для промышленного водоснабжения запрещено.

Проектирование наружного водопровода населенных пунктов должно проводиться с учетом возможности использования системы хозяйственно-питьевого водоснабжения для пожаротушения.

СНиП 2.04.03-85

Какой должна быть наружная канализационная сеть? Мы намеренно исключим из рассмотрения требования к очистным сооружениям и сосредоточимся на самотечных и напорных трубопроводах для транспортировки стоков.

Наименьшие диаметры канализационных труб, которые могут использоваться в наружных сетях, равны:

Объект Минимальный диаметр, мм
Напорный илопровод 150
Внутриквартальная сеть (производственная и бытовая) 150
Уличная бытовая сеть 200
Дождевая и общесплавная внутриквартальная сеть 200
Дождевая и общесплавная уличная сеть 250

Наибольшая расчетная скорость движения стоков принимается равной:

  • Для металлических труб бытовой канализации – 8 м/с.

Проектирование водопровода и канализации: нормативные требования и практические советы

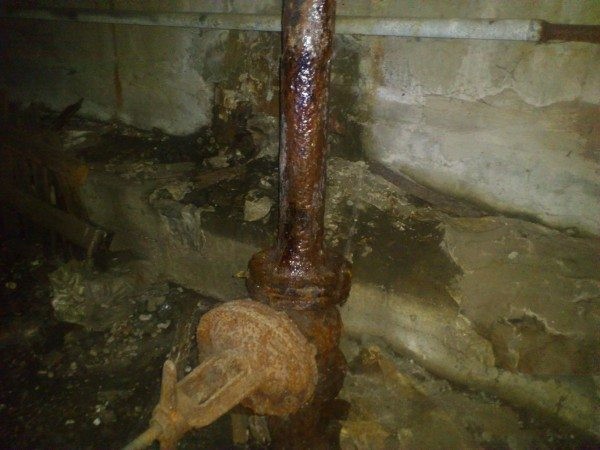

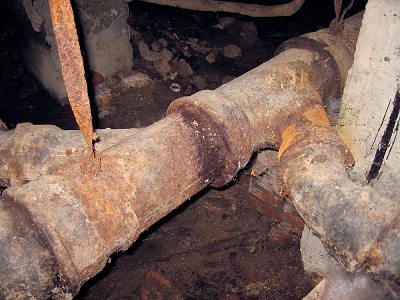

Чугунная бытовая канализация.

  • Для металлических труб дождевой канализации – 10 м/с.
  • Для неметаллических (пластиковых.бетонных, асбестоцементных, керамических) трубопроводов для бытовых стоков – 4.
  • Для неметаллической ливневки – 7.

СНиП 2.04.01-85

Теперь ознакомимся с нормативными требованиями к внутренним сетям канализации и водоснабжения, содержащимися в последнем из рассматриваемых документов.

Качество и состав хозяйственно-питьевой воды должны полностью соответствовать ГОСТ 2874-82.

Примечание: рассматриваемый СНиП действует в настоящее время, а вот ГОСТ, на который он ссылается, отменен в 1999 году.
Актуальные требования изложены в обязательном к выполнению СанПиН 2.1.4.1074-01.

Проектирование водопровода и канализации: нормативные требования и практические советы

Действующий документ, регулирующий качество воды.

  • Температура воды в системе ГВС не должна быть меньше 60С при ее присоединении к открытой системе теплоснабжения и 50 С – к закрытой. Максимальная допустимая температура – 75 С.

Любопытно: в реальности это требование не соблюдается большую часть года.
Летом в отсутствие отопления (особенно в старых домах без циркуляционных врезок в элеваторах) вода из трассы, доходя до смесителя, часто остывает до 40 и менее градусов.
Зимой ГВС переключается с подачи на обратный трубопровод только при достижении подачей 90 градусов.

  • Для детских садов и яслей температура ГВС в точках водоразбора не должна быть выше 37 градусов.
  • В зданиях выше 4 этажей стояки ГВС должны объединяться циркуляционными перемычками. Цена несоблюдения этого требования – большой нецелевой расход горячей воды: в отсутствии водоразбора жильцы вынуждены долго сливать воду до ее нагрева. Секция может состоять из 3-7 стояков.
  • Давление в системе ГВС перед смесителями не должно быть выше 4,5 кгс/см2.

Обратите внимание!
На практике при запитке ГВС с подающей нитки трассы в отопительный сезон это требование невыполнимо в принципе: давление подачи держится на уровне 5 – 6,5 кгс/см2.

  • В душевых с тремя и более сетками подачу ГВС к смесителям следует организовывать как минимум с двух сторон, делая горячий водопровод закольцованным. В противном случае резкое изменение напора воды может привести к ожогам. Исключение – коллекторная схема водоснабжения.
  • Гидравлический расчет систем ХВС должен выполняться по максимальному расходу воды, соответствующему потреблению в часы пикового водоразбора.

Для внутренних сетей ХВС и ГВС могут применяться следующие материалы:

  • Полиэтилен.

Проектирование водопровода и канализации: нормативные требования и практические советы

Из-за ограниченной рабочей температуры этот пластик используется только на холодной воде.

  • Полипропилен.
  • Поливинилхлорид.
  • Полибутен.
  • Стеклопластик.
  • Металлопластик (многослойные трубы из алюминия и сшитого полиэтилена).
  • Медь.
  • Бронза.
  • Латунь.
  • Сталь с защитными антикоррозионными покрытиями изнутри и снаружи.

Трубы должны выдерживать давление больше рабочего в 1,5 раза, но не менее 6,8 кгс/см2 при рабочих температурах на ХВС и ГВС в 20 и 75 градусов соответственно.

Проект водопровода должен предусматривать наличие запорной арматуры в следующих точках:

  • На вводах.

Проектирование водопровода и канализации: нормативные требования и практические советы

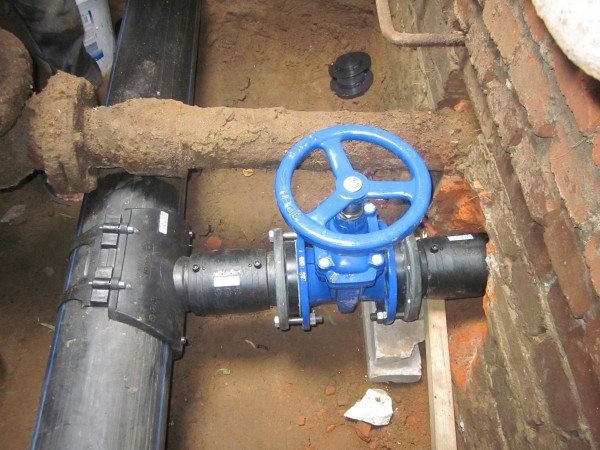

Ввод ХВС снабжен задвижкой.

  • На участках кольцевой сети (для их независимого отключения при ремонте).
  • На пожарных стояках с числом пожарных кранов не менее пяти.
  • На стояках хозяйственно-питьевого водоснабжения в домах выше трех этажей.
  • На любых ответвлениях с пятью и более точками водоразбора.
  • На отводах от магистральных водопроводов.
  • На отводах в квартиру, гостиничный номер, на подводках к смывным кранам, бачкам унитазов, водогрейным колонкам, групповым умывальникам и душам.
  • Перед поливочными кранами.

Капитан Очевидность подсказывает: в последнем случае вентиль ставится в пределах здания, в отапливаемом помещении.

Практические рекомендации

Перейдем в более практическую плоскость. Как выполняется проектирование водопроводных сетей при строительстве частных домов своими руками?

Наиболее типичная схема коммуникаций частного дома подразумевает единственный ввод – для холодной воды. ГВС обеспечивается бойлером или водогрейной колонкой; для утилизации стоков используются автономные очистные сооружения.

Проектирование водопровода и канализации: нормативные требования и практические советы

Горячее водоснабжение обеспечивает бойлер.

Рассчитывать при строительстве требуется:

  • Пиковый расход воды.
  • Соответствующий ему диаметр трубопровода.
  • Падение напора в этом трубопроводе. На концевом сантехническом приборе напор не должен опускаться ниже трех, а лучше – пяти метров.
  • Размеры отстойника септика и фильтрующего колодца.
  • Расход воды

    Его проще всего взять из приведенной ниже таблицы.

    Тип прибора Расход воды (ГВС и ХВС), л/с
    Кран для полива 0,3
    Унитаз с краном 1,4
    Унитаз с бачком 0,10
    Душевая кабинка 0,12
    Ванна 0,25
    Мойка 0,12
    Умывальник 0,12

    При предполагаемом одновременном использовании нескольких приборов (например, душевой кабинки и кухонной мойки) расходы суммируются.

    Проектирование водопровода и канализации: нормативные требования и практические советы

    Пропускная способность водопровода должна обеспечивать одновременную работу нескольких сантехнических приборов.

    Диаметр

    В простейшем варианте он тоже подбирается по таблице по предполагаемому пиковому расходу.

    Пиковый расход воды, л/с ДУ трубопровода
    0,12 10
    0,36 15
    0,72 20
    1,44 25
    2,4 32
    3,6 40
    6 50

    К примеру, в приведенном выше случае – при одновременном использовании душевой кабинки и кухонной мойки со смесителем – пиковый расход составит 0,12 + 0,12 = 0,24 литра в секунду, что соответствует трубе размером ДУ15.

    Обратите внимание: пластиковые трубы маркируются наружным диаметром, который, как правило, примерно на шаг больше внутреннего.
    Так, полипропиленовая труба размером 50 мм обладает внутренним диаметром около 40 мм.

    Проектирование водопровода и канализации: нормативные требования и практические советы

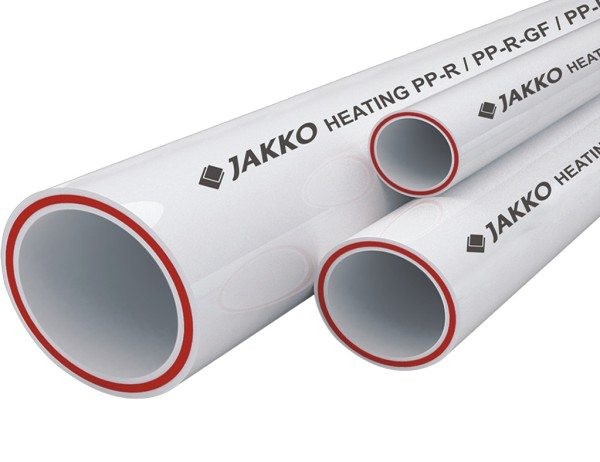

    Полипропиленовые трубы. На ценнике указывается наружный диаметр.

    Напор

    Падение напора в трубопроводе вычисляется по формуле H = iL(1+K).

    Что означают названия переменных в ней?

    • H – разница между напорами в начале и конце трубы.
    • I – гидравлический уклон участка трубопровода.
    • L – его протяженность в метрах.
    • K – коэффициент, определяющийся типом водоснабжения. Для хозяйственно-питьевого водопровода он берется равным 0,3.

    Откуда взять значение гидравлического уклона? Из так называемых таблиц Шевелева, содержащих значения 1000i (гидравлического уклона для протяженности трубы в 1000 метров) для различных материалов труб, их размеров и скоростей потока. Их несложно найти в любой технической библиотеке или в сети.

    Справка: гидравлическое сопротивление трубы зависит от шероховатости ее стенок, которая различается для разных материалов.
    В случае стали она дополнительно меняется с возрастом трубопровода из-за его зарастания известковыми отложениями и ржавчиной.
    Кроме того, сопротивление прямо пропорционально скорости потока и обратно – диаметру трубы.

    Проектирование водопровода и канализации: нормативные требования и практические советы

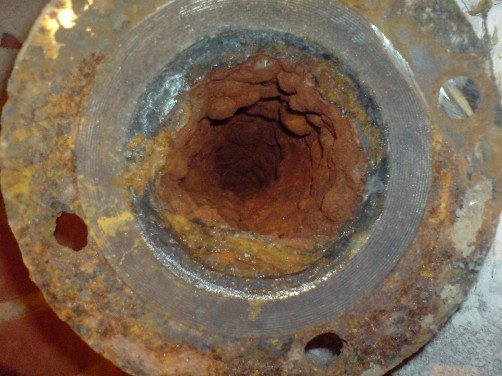

    Состояние стального трубопровода после длительной эксплуатации.

    С диаметром все понятно; а какой должна быть скорость потока? Максимально допустимое значение для питьевого водопровода – 1,5 м/с; при большей скорости возникают гидравлические шумы.

    Давайте вычислим падение напора в новой стальной трубе ДУ15 длиной 43 метра при скорости потока в 1,2 м/с.

  • Значение 1000i для указанных параметров согласно соответствующей таблице равно 360,5. К слову, согласно той же таблице оно соответствует расходу через трубу в 0,2 л/с. Стало быть, в пересчете на погонный метр i=360,5/1000=0,3605.
  • Формула в целом принимает вид H=0,3605*43*(1+0,3)=20,15195. Напор на концевом приборе будет удовлетворительным, если на вводе он составит как минимум 26,5 метров, что соответствует давлению в 2,65 кгс/см2.
  • Полезно: типовой проект водопроводного колодца должен предусматривать наличие контрольного вентиля на отводе от магистрали.
    Его наличие позволяет не только осушить ваш водопровод, но и замерить давление в трассе.
    Если предложенная вам смета на материалы для подключения не включает вентиля ДУ15, лучше уточнить этот момент до начала работ.

    Проектирование водопровода и канализации: нормативные требования и практические советы

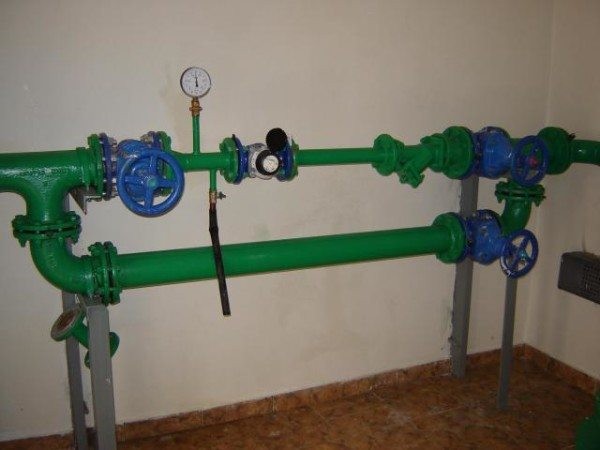

    На фото – водомерный узел. Контрольные вентиля позволяют замерить давление на вводе в дом.

    Канализация

    Она должна быть проложена ниже уровня промерзания грунта с постоянным уклоном, который определяется диаметром трубы.

    Диаметр Уклон, см/м.пог.
    50 3,5
    110 2
    150 1
    200 0,8

    Объем первичного отстойника септика должен быть равен как минимум трехдневному объему стоков, который рассчитывается по показаниям водосчетчика или исходя из приведенных выше норм расхода воды для домов разных типов. В многокамерном отстойнике объем первой камеры берется равным 50% от общего объема.

    Проектирование водопровода и канализации: нормативные требования и практические советы

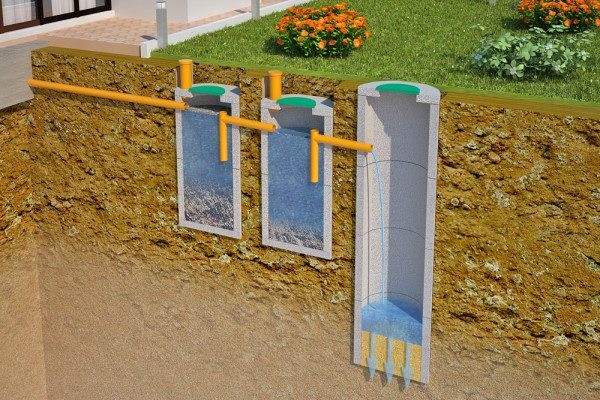

    Двухкамерный септик.

    Размеры фильтрующего колодца или поля фильтрации вычисляются в зависимости от впитывающей способности грунта, которая берется равной:

    • 90 литров на квадратный метр смачиваемой поверхности в сутки для песка.
    • 50 – для супеси.
    • 25 – для суглинков.
    • 10 – для глины.

    Проектирование водопровода и канализации: нормативные требования и практические советы

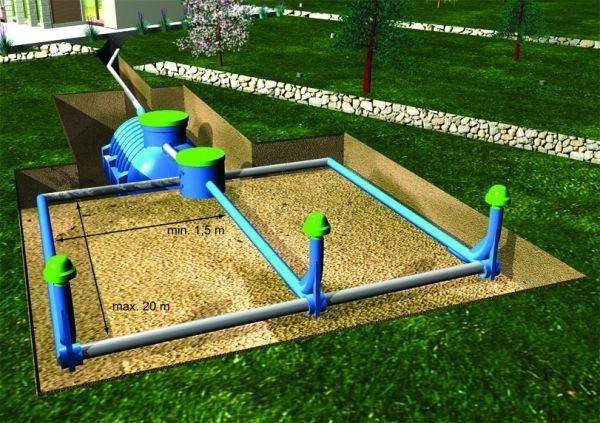

    При низкой впитывающей способности сооружается поле фильтрации.

    Заключение

    Надеемся, что приведенные требования и наши рекомендации помогут читателю в создании проекта канализации и водоснабжения для собственного дома. Дополнительные материалы можно найти в видео в этой статье. Успехов!
