Проектирование вентиляции в доме: нормативные требования и полезные советы

0 381

Тема этой статьи – проектирование вентиляции в частном доме. Здесь нет отвлеченных теоретических изысканий и рекомендаций: предлагаемый материал – краткое изложение практического опыта автора в области конструирования системы вентиляции в собственном жилье.

Проектирование вентиляции в доме: нормативные требования и полезные советы

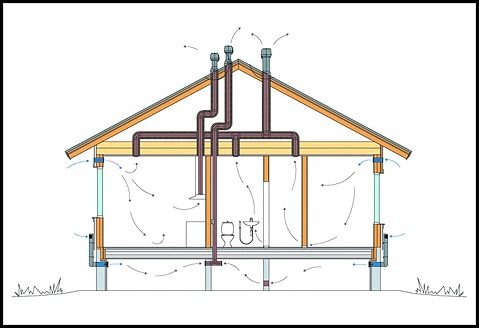

Схема вентиляции одноэтажного дома.

Предисловие

Несколько лет назад автор этих строк въехал в новый дом. Строение привлекало красивым видом из окон и великолепным ремонтом; первые впечатления, разумеется, были восторженными.

Однако первая же зима (следует заметить, довольно мягкая: для зимнего Крыма даже -5 считаются редким заморозком) выявила ряд проблем.

  • Стекла металлопластиковых окон были постоянно запотевшими. Конденсат собирался каплями и образовывал лужи на подоконнике.
  • Воздух в доме через какое-то время стал тяжелым и затхлым. Появились неприятные запахи.

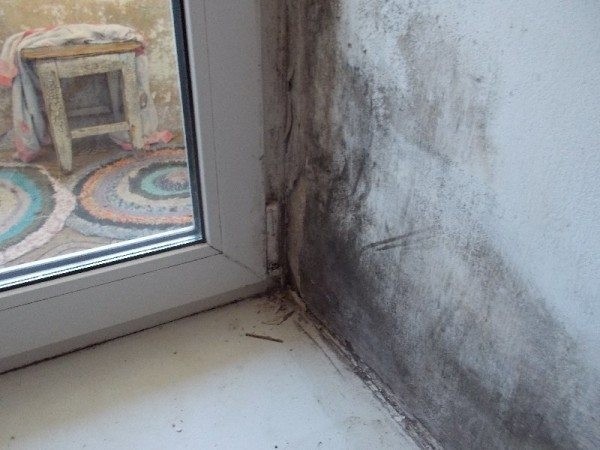

  • Углы начали отсыревать; стены были влажными на ощупь. Буквально через месяц появился грибок.

Проектирование вентиляции в доме: нормативные требования и полезные советы

Безотрадная картина, не правда ли?

  Заметьте: плесень – это не только некрасиво. Грибок ускоряет разрушение капитальных конструкций; кроме того, продукты его жизнедеятельности считаются крайне вредными для здоровья обитателей зараженного жилья.

  • При, казалось бы, вполне комфортной температуре +18С дома субъективно было очень холодно.

Последнее сыграло решающую роль. После нескольких десятилетий на Дальнем Востоке идея мерзнуть в Крыму показалась настолько противоестественной, что было решено посвятить все силы и время решению проблемы. Ее (причину) оказалось найти несложно: в доме полностью отсутствовала система вентиляции.

На тот момент проект вентиляции дома представлялся автору чем-то запредельно сложным и требующим узкоспециальных знаний: опыта и знаний катастрофически не хватало. Дальнейшие действия совершались народным методом проб и ошибок. Эта статья – попытка поделиться удачными идеями.

Нормативные требования

Проектирование и расчет вентиляции в частном доме было вполне логичным начать с исследований нормативной документации. Поиск был недолгим: инструкция нашлась в отечественном СНиП 31-02-2001 “Дома жилые одноквартирные”.

Проектирование вентиляции в доме: нормативные требования и полезные советы

Настольная книга для владельца частного дома.

Для начала выяснилось, что поддерживаемая в доме температура не соответствовала действующим нормам.

Тип помещения Минимальная температура
Гостиные, спальни, кабинеты и прочие помещения с постоянным пребыванием людей 20С
Кухни, уборные 18С
Ванны, душевые 24С

Перенастройка кондиционеров, отапливавших дом, увеличила расход электроэнергии, но предсказуемо никоим образом не поменяла безотрадную картину: во всех помещениях по-прежнему было сыро и очень, очень холодно. Да, несмотря на соответствующую нормам температуру.

Проектирование вентиляции в доме: нормативные требования и полезные советы

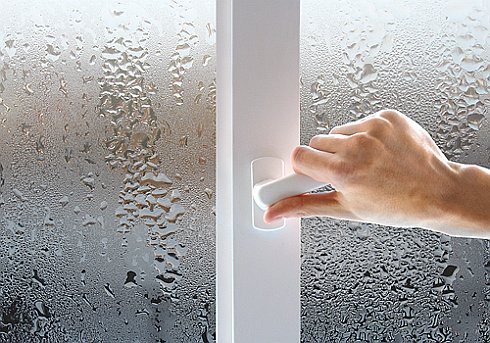

Первый признак недостаточной вентиляции – конденсат на стеклах, что мы, собственно,  и видим на фото.

Раздел, относящийся непосредственно к вентиляции, предоставил новую пищу к размышлениям.

Помещение Требования к воздухообмену
Любые с постоянным пребыванием людей Полное обновление воздуха раз в час
Кухня во время приготовления и приема пищи Не менее 60 м3/час
Ванна, санузел Не менее 25 м3/час
Прочие помещения с периодическим пребыванием людей Полное обновление воздуха раз в пять часов

Подсчитать объем отапливаемого зимой этажа было несложно: он составил 240 кубометров. Однако в силу специфичной планировки, отсутствия газового оборудования и наличия всего двух постоянных обитателей расчет вентиляции дома был скорректирован из соображений экономии тепла: вместо ежечасного воздухообмена в объеме 240м3 было решено остановиться на вдвое меньшей производительности вентиляции.

Закипела работа.

Реализация

Выбор схемы

В уже упомянутом СНиП 31-02-2001 предусмотрено три принципиальных схемы вентиляции:

  • Естественная – когда отработанный воздух вытесняется в вентканал благодаря естественной циркуляции. Нагревшись, он устремляется вверх и оказывается у воздухозаборника; приток обеспечивается вентиляционными решетками в нижней части стен или подсосом через неуплотненные двери и окна.

Проектирование вентиляции в доме: нормативные требования и полезные советы

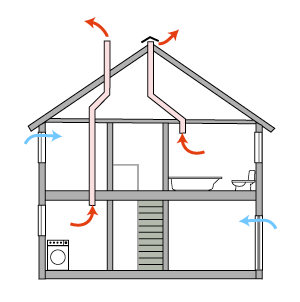

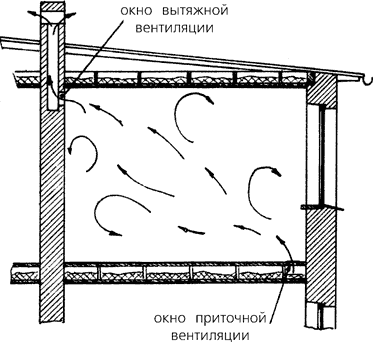

Схема естественной вентиляции.

  • Принудительная – с откачкой отработанного и нагнетанием свежего воздуха вентиляторами.
  • Комбинированная – когда принудительно осуществляется только откачка воздуха. Подача опять-таки организуется за счет негерметичных окон и дверей.

Было решено остановиться на третьем варианте.

Причин было несколько.

  • Для организации вытяжки из кухни, санузла и комнат можно было использовать замурованный строителями канал между ригелем, на который опирались плиты перекрытия, и стеной. А вот приточный канал пришлось бы прокладывать, портя стены.
  • Естественная вентиляция работала бы с непредсказуемой производительностью: для побережья Крыма зимой характерны сильные ветра. Принудительная вытяжка ограничена возможностями вытяжного вентилятора; ветра влияют на ее работу незначительно.
  • Проектирование вентиляции в доме: нормативные требования и полезные советы

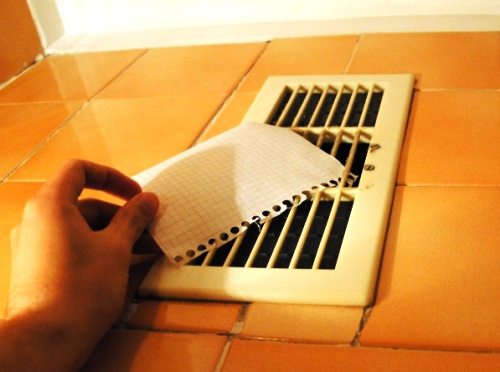

    В ветреную погоду производительность естественной вентиляции увеличивается в несколько раз.

  • Канал для принудительной вентиляции может иметь меньший диаметр, чем воздуховод для естественной циркуляции воздуха.
  • Наконец, привлекала невысокая цена необходимых для реализации проекта комплектующих. В общем-то, требовалась труба с дефлектором, несколько вентиляционных решеток, пластиковый люк, вентилятор с проводом и выключатель для него.
  • Монтаж

    Смонтировать немногочисленное оборудование своими руками было несложно.

  • Канал между ригелем и стеной был вскрыт со стороны улицы с помощью перфоратора. В отверстии угнездилась труба с дефлектором; паз был запенен и зашпаклеван.
  • С внутренней стороны стены в канале был смонтирован пластиковый лючок для установки, ремонта и замены вентилятора. Через него в трубу был установлен сам вентилятор; выключатель выведен на удобную высоту.
  • Вдоль канала в каждом помещении были установлены вентиляционные решетки.
  • Проектирование вентиляции в доме: нормативные требования и полезные советы

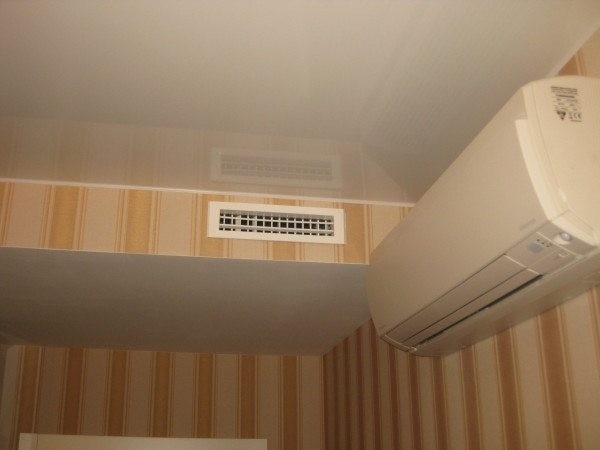

    Врезать решетку в гипсокартон – минутное дело.

    Промежуточные итоги

    За первые же сутки работы принудительной вентиляции воздух в доме перестал быть затхлым; исчезли неприятные запахи. Ощущение постоянного холода при 20 градусах тепла забылось, как страшный сон.

    Обратите внимание: с ростом влажности стремительно увеличивается теплоемкость и теплопроводность воздуха. Именно поэтому вблизи крупных водоемов температура чуть выше нуля переносится хуже, чем -10 в регионах с низкой влажностью.

    Грибок был уничтожен “Белизной”; она же помогла избавиться от следов жизнедеятельности плесени – неопрятных черных пятен.

    Проектирование вентиляции в доме: нормативные требования и полезные советы

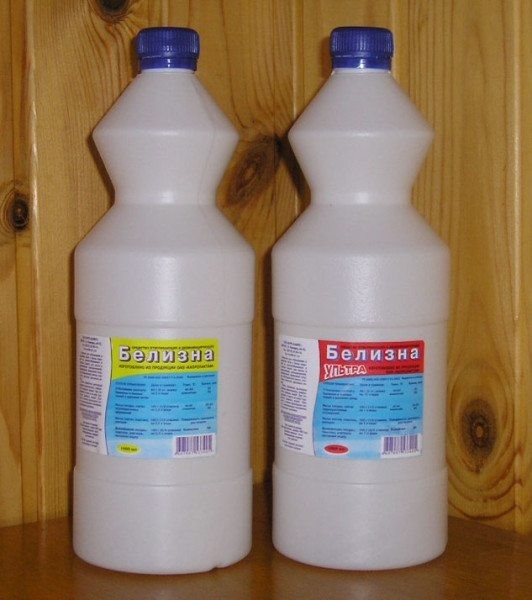

    Гипохлорит натрия в составе “Белизны” губителен для грибка.

    Единственной проблемой стал прохладный пол: подсос холодного воздуха через негерметичную входную дверь давал себя знать.

    Приток из подвала

    Окончательно избавиться от последней напасти помогла подача воздуха из подвала. Благодаря заглублению ниже уровня грунта в нем без всякого отопления круглогодично держалась температура около +14С, несмотря на постоянно открытое на улицу вентиляционное окошко.

    В плитах перекрытия были пробурены отверстия для подсоса подогретого воздуха; сверху их накрыли вентиляционные решетки.

    Проектирование вентиляции в доме: нормативные требования и полезные советы

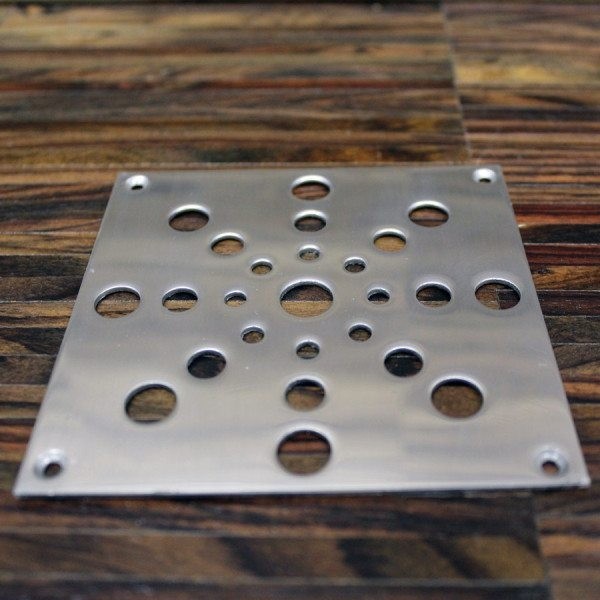

    Для пола лучше использовать плоскую металлическую решетку.

    Результат оказался выше всяких похвал:

    • При площади этажа 75м2 средняя тепловая мощность, необходимая для поддержания комфортных 20С, составляет всего 2-4 КВт в зависимости от уличной температуры.
    • С полностью отключенным отоплением температура не падает ниже +12С даже при отрицательной температуре за окном.

    Проектирование вентиляции в доме: нормативные требования и полезные советы

    В жилое помещение поступает нагревшийся в теплом подвале воздух.

    Заключение

    Автор искренне надеется, что его опыт пригодится читателю. Дополнительную информацию о том, как спроектировать вентиляцию в доме, можно обнаружить, просмотрев видео в этой статье.

    Успехов!
