Проектирование вентиляции: как выбрать оборудование и рассчитать необходимые параметры

Комфортный микроклимат в доме или квартире во многом зависит от правильного функционирования системы притока свежего и удаления загрязненного воздуха. А эффективность ее работы напрямую связана с тем, насколько качественно выполнено проектирование вентиляции и кондиционирования помещений.

Подробному освещению этого вопроса посвящен приведенный ниже материал.

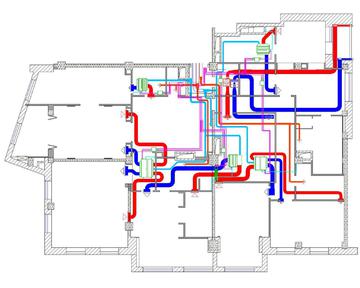

Проект вентиляции частного дома

Разновидности вентиляционных систем

Учитывая высокую стоимость проектирования вентиляции и кондиционирования, многие умельцы отказываются от услуг специализированных архитектурных бюро и инженерных фирм, подготавливая нужную документацию своими руками.

Этот процесс достаточно трудоемок и требует наличия определенных теоретических знаний.

Кроме того, обязательно нужно принимать во внимание следующие факторы:

• площадь помещений;
• их функциональное назначение;
• географическое расположение и климатические особенности;
• режим эксплуатации сооружения.

Проектируя вентиляцию, учитывайте климатические условия

Кроме того, в системах подачи воздуха частного коттеджа необходимо заранее предусматривать монтаж фильтрационных установок, а также вентиляционных шахт, которые могут являться частью конструкции здания.

Если же речь идет о проектировании вентиляции для:

• производственных зданий (цеха, мастерской);
• точек общественного питания (ресторана, столовой);
• помещений коммерческого назначения (складов, торговых комплексов)-

– то здесь, помимо эффективности, нужно учитывать множество дополнительных требований – противопожарных, санитарных, технологических и так далее. В этом случае настоятельно рекомендуется привлечь к работе специалиста.

По СНиП 2.04.05-91 существует несколько разновидностей систем обеспечения помещений чистым воздухом:

• с естественной тягой воздуха;
• с принудительной организацией движения воздушного потока;
• комбинированные схемы.

Не забудьте ознакомиться с требованиями нормативной документации

Обратите внимание! При проектировании, кроме технических параметров, необходимо учитывать экономическую составляющую, то есть то, какова будет цена эксплуатации системы вентиляции. Если естественное проветривание не требует затрат, то вентиляторы, нагреватели и рекуператоры, являющиеся частью механической системы, потребляют электричество, что увеличивает счета на оплату коммунальных услуг.

Проектирование естественной вентиляции

Этот способ обеспечения помещений чистым воздухом используется с незапамятных времен и сохраняет свою популярность в настоящее время. В этом случае движение воздуха организуется за счет разницы температуры и давления снаружи дома (квартиры) и внутри помещений.

Воздух, загрязненный продуктами жизнедеятельности человека, вытягивается наружу через выходные каналы и засасывается внутрь проходя сквозь окна, форточки, щели и поры в стенах.

На эффективность работы такой вентиляции оказывают влияние:

• направление ветра;
• температура окружающего воздуха;
• атмосферное давление.

На фото – принцип работы естественной вентиляции

Однако, если раньше роль вытяжки играла печная труба, а щели между бревнами пропускали достаточное количество воздуха, то современные технологии строительства предусматривают  практически полную герметичность внутренних помещений. Поэтому необходимо проектировать и монтировать дополнительные приточные и вытяжные каналы-воздуховоды. Только тогда естественная вентиляция будет работать эффективно.

Преимущества и недостатки

Прежде чем более подробно рассматривать проектирование по вентиляции с естественной тягой, еще раз остановимся на ее плюсах и минусах.

Положительные качества	Отрицательные качества
при изготовлении такой разновидности вентиляции отсутствует необходимость использования сложного дорогостоящего оборудования;	эффективность работы приточно-вытяжной системы зависит от погодных условий;
разработать проект и выполнить монтаж вентиляции можно самостоятельно, без привлечения специалистов;	подаваемый в помещение воздух не подогревается, что может привести к ухудшению эффективности работы отопительной системы в холодное время года;
эксплуатация системы не требует денежных затрат;	естественная вентиляция неэффективна в помещениях с очень большой влажностью (бассейнах, саунах) – здесь обязательна принудительная вытяжка.
во время работы вентиляционная система с естественной тягой не создает шума.

Особенности конструирования приточных каналов

Проектирование и расчет вентиляции необходимо начинать с приточной системы. Чтобы замещение воздуха происходило наиболее эффективно, следует обеспечить входящее движение воздуха со скоростью, равной 0,2 метра в секунду. Для этого используются специальные входные клапаны.

Обратите внимание! Многие начинающие мастера пренебрегают установкой этого оборудования, уповая на то, что его роль с успехом выполнят окна и форточки. Такой подход в корне неверен. Во-первых, так сильно увеличиваются теплопотери, во-вторых, нарушается звукоизоляция, в-третьих, в помещение попадает большое количество пыли с улицы.

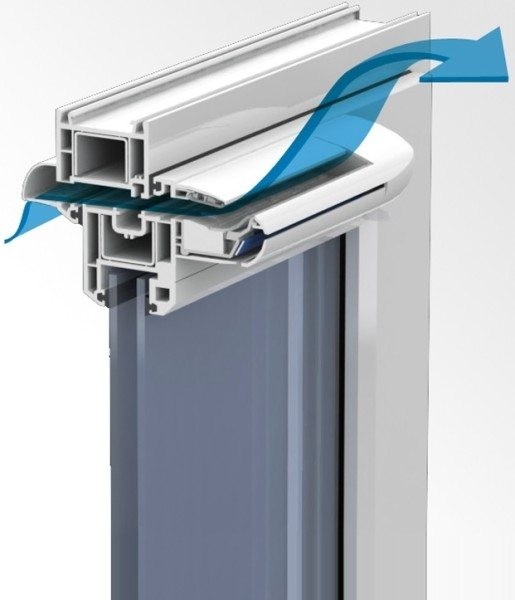

Оконный приточный клапан

При проектировании приточных каналов следует знать, что существуют два типа клапанов:

Оконные. Встраиваются непосредственно в раму окна (в ней нужно предварительно проделать отверстие). Они пропускают достаточное количество внешнего воздуха, снижая скорость входящего потока. При слишком низкой температуре за окном, их можно закрыть заслонками.

Стеновые. Монтируются в стене между подоконником и радиатором отопления. Конструкцией предусмотрено наличие фильтра и шумопоглотителя. Кроме того, входящий воздушный поток будет подогреваться. Воздуховод может быть оборудован автоматической заслонкой, регулирующей интенсивность поступления воздуха в зависимости от внешних условий (температуры и влажности).

Нюансы обустройства вытяжных воздуховодов

Инструкция по конструированию естественной вентиляции, помимо входящих каналов, предусматривает обязательное наличие вытяжных воздуховодов.

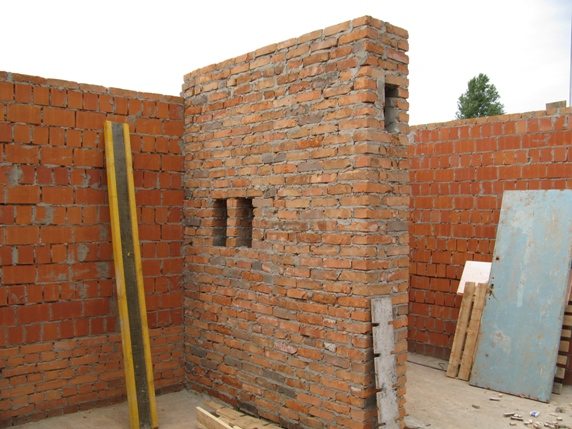

Вытяжные каналы могут быть частью конструкции здания

При самостоятельной разработке проекта следует принимать во внимание такие особенности:

• выходящие отверстия необходимо располагать в сантехническом помещении и кухне, так как именно там воздух загрязняется и увлажняется больше всего;
• конец вытяжной трубы в коттедже должен возвышаться над уровнем крыши на высоту более 0,7 метра, иначе перепад давлений будет недостаточным для появления тяги;
• верхний срез вытяжного канала следует защитить зонтиком, предотвращающим попадание внутрь осадков и посторонних предметов;
• вентиляционный канал лучше делать из нержавеющих труб, а не кирпича, так как их гладкая внутренняя поверхность способствует появлению хорошей тяг и не создает сопротивления потоку воздуха.

Проектирование комбинированной вентиляции

Несмотря на то, что естественная система притока и удаления воздуха более экономически выгодна, целесообразно остановить свой выбор на проекте комбинированной вентиляции.

В этом случае стандартная схема усиливается в нужных местах электрическим оборудованием, которое увеличивает скорость воздушного потока.

Приток в этом случае также организуется с помощью подоконных или оконных клапанов, а вытяжной канал оборудуется вентилятором.

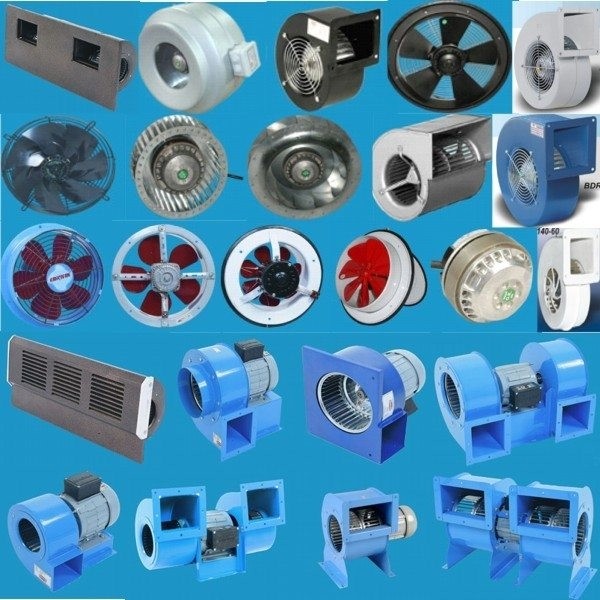

Разновидности вытяжных вентиляторов

Приведем несколько способов, с помощью которых можно организовать эффективную схему комбинированной вентиляции:

В небольшой по площади квартире или загородном доме достаточно установить вентиляторы на каждый из вентиляционных выходов. Кроме того, необходима электрическая вытяжка, расположенная над плитой. Вентиляторы могут быть подключены к одной электрической линии со светом и включаться одновременно с ним. Можно также установить датчики, реагирующие на движение. Большой минус такого решения – отсутствие естественного воздухообмена, то есть вытяжка будет работать только при включенном оборудовании.

Вентилятор устанавливается в общем воздушном канале, куда подводятся воздуховоды, идущие от кухни и санитарного блока. Чаще всего в этом случае вся система монтируется на чердаке, а вентиляционные решетки – на потолке. Здесь важно тщательно рассчитать сечение воздуховодов и мощность устанавливаемых вентиляторов. Все необходимые параметры указаны в сопроводительной документации к оборудованию.

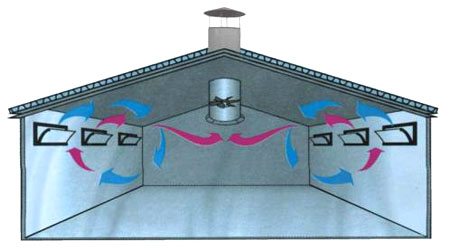

Схема вентиляции с одним электрическим вентилятором

В некоторых случаях возможна установка вентиляторов и на приточные каналы. Они отличаются от вытяжных тем, что могут подогревать холодный воздух, поступающий с улицы. Благодаря этому оборудованию в комнатах образуется повышенное давление, которое как бы «выдавливает» загрязненный воздух в выходящие воздушные каналы.

Проектирование механической вентиляции

Если площадь вашего жилища превышает 300 кв. метров, целесообразно задуматься о проектировании и установке комплексной автоматизированной вентиляционной системы. Она наиболее эффективна, однако, ее разработкой и монтажом  должны заниматься только специалисты.

Нужно учитывать множество особенностей:

• количество и размер воздуховодов, схему их распределения по дому, места обустройства входящих и выходящих отверстий;
• мощность используемых вентиляторов;
• необходимость установки фильтров, рекуператоров, стабилизаторов влажности и так далее.

Чаще всего проектирование такой системы осуществляется вместе с подготовкой чертежей самого жилого дома.

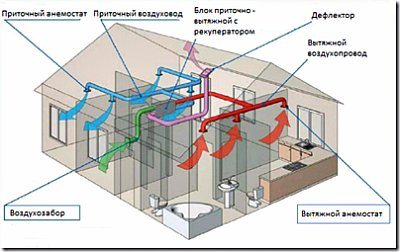

Схема полностью механической вентиляционной системы

Основное преимущество автоматической приточно-вытяжной вентиляционной системы – полностью автоматическая работа. Специальная электроника самостоятельно регулирует скорость, объем и температуру воздушного потока, опираясь на данные, получаемые от внешних датчиков.

Еще один плюс – наличие рекуператора. Это устройство осуществляет подогрев входящего воздушного потока за счет исходящего (не допуская их смешивания), что позволяет значительно сократить затраты на отопление помещений в холодное время года. Также возможна установка одного кондиционирующего аппарата, который создает комфортный микроклимат во всех помещениях без использования отдельных сплит-систем.

Вентиляция цоколя

Если вы самостоятельно проектируете систему вентиляции коттеджа, не следует забывать о подвале и цокольном этаже.

Как правило, на этом уровне располагается множество вспомогательных помещений:

• мастерских,
• саун,
• прачечных,
• кладовых,
• бассейнов и так далее.

Все они требуют эффективной вентиляции, иначе повышенный уровень влажности приведет к образованию плесени и грибков на стенах, что негативно скажется на микроклимате не только подвала, но и всего жилого дома в целом.

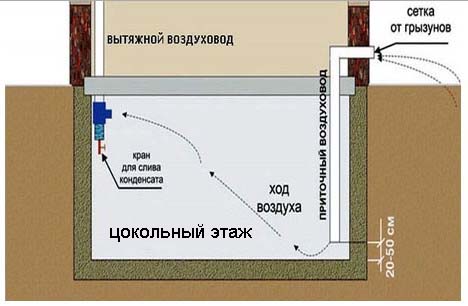

Схема вентиляции цокольного этажа

Вывод

Ознакомившись с приведенной выше информацией, вы получили представление о нюансах проектирования и монтажа различных разновидностей вентиляционных систем.

Видео в этой статье также посвящено тому, как научиться проектировать вентиляцию собственной квартиры или загородного коттеджа.
