Приточная вентиляция: варианты исполнения

Для чего организуется не только вытяжка, но и приток воздуха? Какой может быть приточная вентиляция в частном доме или квартире? Какие дополнительные функции она способна выполнять?

В нашем материале мы постараемся дать ответы на эти и некоторые другие вопросы.

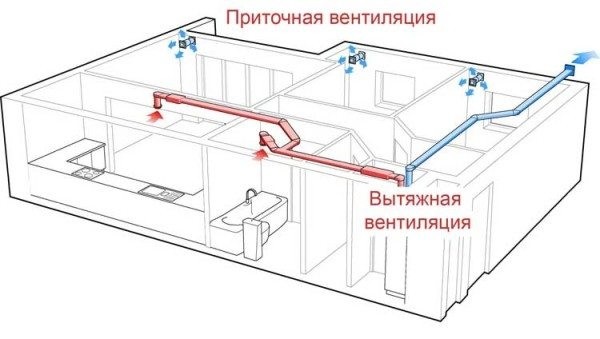

Работа вентиляции подразумевает и вытяжку, и приток воздуха.

Зачем это нужно

Как работает вентиляция в типичном многоквартирном доме? Воздух приводится в движение разницей в плотности между теплыми и холодными воздушными массами. Теплый воздух вытесняется в верхнюю часть помещения и оттуда – в приемную решетку воздуховода; вентканал удаляет его за пределы дома.

Очевидно, что место удаленного из квартиры воздуха должен занять свежий.

Откуда он поступает?

• Из окон и форточек при проветривании помещения. Проветривать дом или квартиру рекомендуется не реже двух раз в сутки.
• Все остальное время приток воздуха осуществляется только за счет негерметичности дверей и окон – через щели между дверным полотном, рамами и коробками проемов.

Заметьте: поток воздуха с лестницы в многоквартирном доме редко несет с собой приятные запахи. Входные двери стараются делать по возможности герметичными; крупнощелевые деревянные оконные рамы тоже стремительно вытесняются металлопластиком.

Естественная вентиляция в целом неудобна тем, что слишком сильно зависит от внешних факторов. Сильный ветер на улице резко увеличивает воздухообмен; летом же, когда дельта температур между улицей и помещением минимальна, он стремится к нулю.

Установка разнообразных вытяжных вентиляторов – полумера. Если есть расход воздуха, но нет притока – очевидно, через какое-то время вентиляторы станут работать вхолостую. Кроме того, вытяжной вентиляцией в городской квартире обычно снабжаются лишь кухня и санузел; состав атмосферы в жилых комнатах оставляет желать лучшего.

В частности, избыток влаги вызывает появление конденсата на окнах и грибка.

Приточная система вентиляции полностью решает все описанные проблемы. Она подает воздух туда, где он нужен, и в необходимом количестве.

Простые решения

В качестве простейших и наиболее доступных решений используются два приспособления:

Оконный клапан монтируется в верхней части оконного проема и обеспечивает постоянный дозированный приток воздуха.

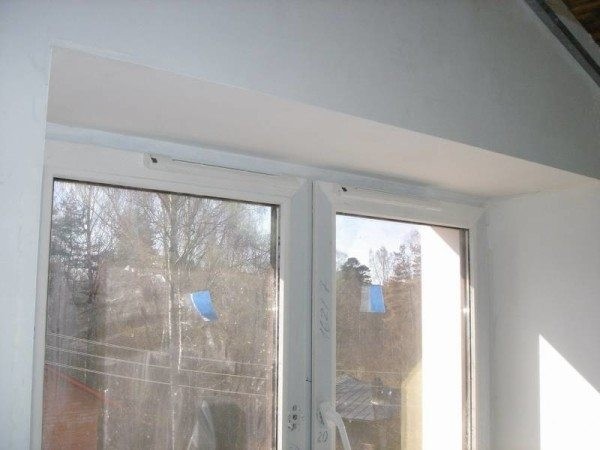

Окно с установленным приточным клапаном.

Альтернатива – установка приточного вентилятора, который нагнетает свежий воздух через отверстие в наружной стене.

В теории они обеспечивают постоянное обновление атмосферы по всему объему жилого помещения. На практике все несколько печальнее.

Вспомним: для большей части территории России характерны суровые зимы.

Приток воздуха с температурой -20 – -40 градусов порождает ряд довольно неприятных проблем:

• Сквозняки в целом не так чтобы полезны для здоровья. Ситуация усугубляется наличием детей, которым ледяной воздух, сквозящий по полу, категорически противопоказан.
• Резкий перепад температуры губителен для обоев. Быстрое охлаждение стены приводит к тому, что они отклеиваются целыми пластами.
• Периодические циклы охлаждения и нагрева не идут на пользу мебели и паркету. Через непродолжительное время они начинают рассыхаться, деформироваться.

Перепады температуры и влажности не пойдут на пользу вашему полу.

Очевидно, этот вариант – не из лучших.

Приточная установка

Так называется компактный моноблок, который отвечает за подготовку приточного воздуха. Его основные функции – коррекция температуры потока (нагрев или, реже, его охлаждение) и, при необходимости, фильтрация. Впрочем, как мы увидим позже, этим функциональность устройств не исчерпывается.

Какими бывают приточные установки (ПУ)?

Индивидуальные

Типичная индивидуальная вентиляционная приточная установка обладает производительностью до 100 м3/час и обеспечивает свежим воздухом одну комнату. Компактность позволяет установить ПУ на балконе, под окном на внешней поверхности стены и даже внутри помещения.

Монтаж может быть осуществлен своими руками, занимает не более пары часов и не требует дорогостоящих инструментов: в сущности, необходимо лишь проделать отверстие в наружной стене под воздуховод.

Давайте в качестве образца исследуем  компактную ПУ iFresh от компании Lufberg.

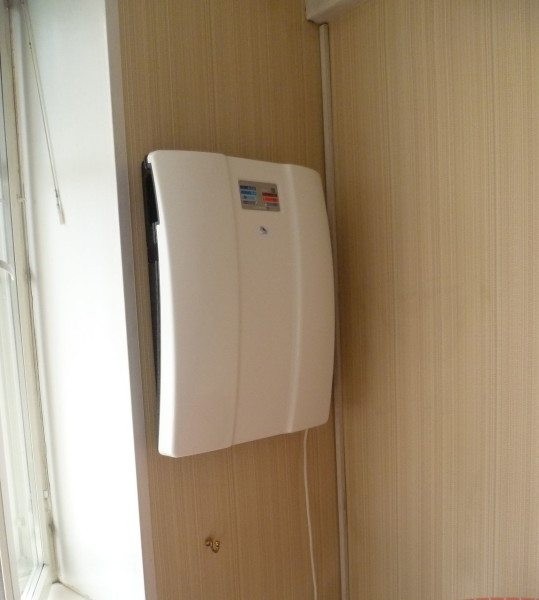

На фото – внешний вид устройства.

Параметр	Значение
Производительность	Три режима: ночь 40 м3/час, день 80 м3/час, актив 120 м3/час
Мощность вентилятора	22/26/40 Вт в зависимости от выбранного режима
Нагрев	Низкотемпературный керамический нагреватель с двухступенчатым регулятором, мощность – 370/800 Вт
Уровень шума	21/27/39 дБ в зависимости от выбранного режима
Фильтрация	Механический противопылевой фильтр класса F7, фильтр с активированным углем для удаления запахов
Дополнительные функции	Режим нагревателя, пульт дистанционного управления
Масса	7,5 кг
Цена	24900 рублей

Стоит обратить внимание на то, что наименее производительный режим приточной вентиляции делает агрегат практически бесшумным. Шум в 21 дБ соответствует громкости шепота на расстоянии пары метров.

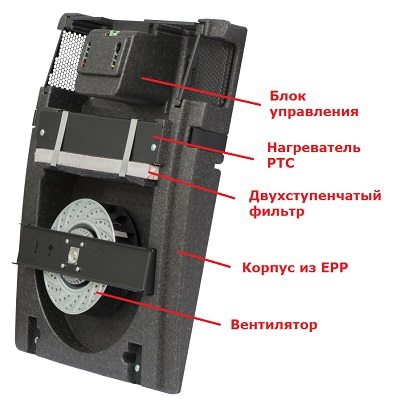

Основные узлы iFresh.

Полезно: функцию индивидуального ПУ может выполнять кондиционер с приточной вентиляцией, оснащенный воздуховодом между внутренним и внешним блоками. Однако эти устройства сохраняют работоспособность  при температуре не ниже -15 – -25С.

Канальные

Эти устройства предназначены для подачи подготовленного воздуха в воздуховод и последующего распределения по нескольким помещениям. Производительность ПУ для коттеджей может достигать 2000 – 3000 м3/час; производительность промышленных агрегатов – сотен тысяч кубометров. Стоимость младших моделей начинается от 70000 рублей.

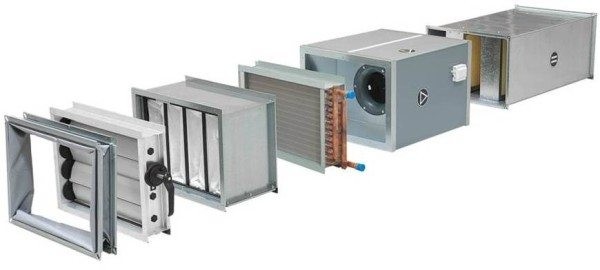

Канальная приточная установка с фильтром и теплообменником.

Очевидно, что покупатель столкнется с парой проблем:

Установка имеет довольно солидные габариты и вес от 40-50 килограммов. Скрыть ее в квартире не так уж легко.

Кроме того, она по определению требует разводки воздуховодов по всем помещениям.

Несмотря на эти особенности, канальные ПУ весьма популярны у владельцев загородных домов в холодных регионах.

На какие параметры стоит обратить внимание при выборе устройства?

Производительность и статическое давление

Минимум статического давления прибора для крупной квартиры или коттеджа средних размеров составляет 400-500 Па. Заметьте: существенная его часть будет тратиться на преодоление аэродинамического сопротивления воздуховодов; при их значительной протяженности лучше иметь запас.

Производительность подбирается согласно нормам воздухообмена, изложенным в СНиП 41-01-2003.  Для одного человека, постоянно находящегося в жилом помещении, в документе указана норма в 3 м3/час на квадратный метр площади.

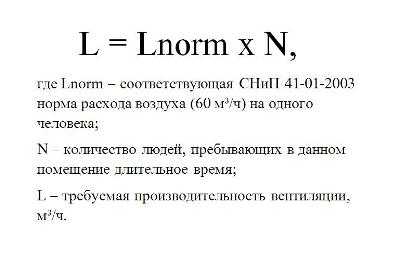

СНиП, впрочем, предлагает и альтернативную методику расчета.

Однако для объемных помещений, в которых обитает небольшое количество людей, это значение явно избыточно и приведет к чрезмерным расходам на отопление и кондиционирование.

При выборе ПУ можно смело ориентироваться на следующую таблицу:

Площадь помещения, м2	Производительность приточной вентиляции, м3/час
30	200
50	300
80	400
130	500

Уровень шума

Инструкция по подбору этого параметра довольно очевидна: чем меньше шум – тем лучше.

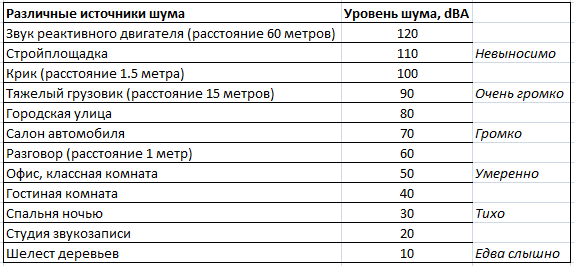

Чтобы сориентировать читателя, приведем уровень шума для разных источников.

Однако здесь есть пара тонкостей.

• При установке агрегата снаружи помещения и его комплектации шумопоглотителем разницы между высоким и низким уровнем шума вы не ощутите.
• Часть производителей указывает для своих изделий акустическую мощность (LwA), часть – уровень звукового давления (LpA). Эти параметры для одного устройства заметно отличаются. Если уж сравнивать – то одну и ту же характеристику.

Фильтрация

Фильтр для приточной вентиляции может осуществлять грубую очистку (класс фильтра G4) или тонкую (F7). В первом случае он задержит лишь переносимый ветром песок и тополиный пух; во втором же вы сможете надолго забыть  о протирке пыли в помещении.

Однако: по понятным причинам фильтр будет нуждаться в куда более частой чистке и замене.

Дополнительный угольный фильтр полезен в том случае, если вы живете недалеко от металлургического завода или свинофермы. Он сводит на нет примеси запахов.

Охлаждение

Фреоновый охладитель для приточной вентиляции (или, проще говоря, канальный кондиционер) позволяет превратить ее в полноценную климатическую систему.

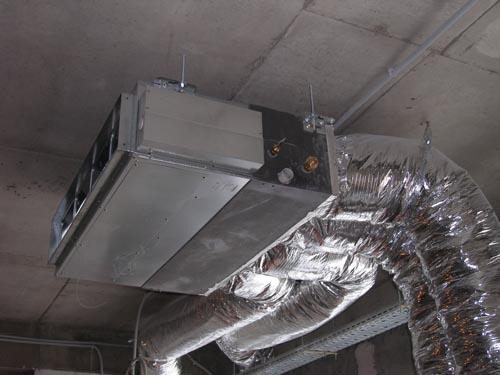

Канальный кондиционер в системе вентиляции.

Насколько такая схема выигрышна на фоне нескольких кондиционеров, разнесенных по комнатам?

• Канальный кондиционер легко скрыть вместе с системой воздуховодов. Раздельные сплит-системы останутся на виду. Кроме того, в этом случае понадобится лишь один внешний блок; несколько сплит-систем же равномерно украсят теплообменниками ваш фасад.
• Климат-контроль может осуществляться с единого пульта, что весьма удобно в большом доме.

Однако стоит привести и пару контрдоводов.

• Отдельные устройства способны обеспечить более гибкий температурный режим. Контроллер приточной вентиляции способен лишь ограничить приток холодного воздуха при достижении порогового значения, заданного для определенного помещения. В то же время для разных сплит-систем можно раздельно задать режимы нагрева, осушения и охлаждения.
• В сплит-системе благодаря меньшей длине магистралей бесполезно рассеивается меньше тепла. Как следствие – они в среднем несколько более экономичны.

Рекуперация

Наличие теплообменника, согревающего или охлаждающего приточный воздух за счет вытяжного канала –  несомненный плюс. Рекуператор позволяет уменьшить затраты на отопление на 15-20%. Эффективность передачи тепла в лучших моделях достигает 85%.

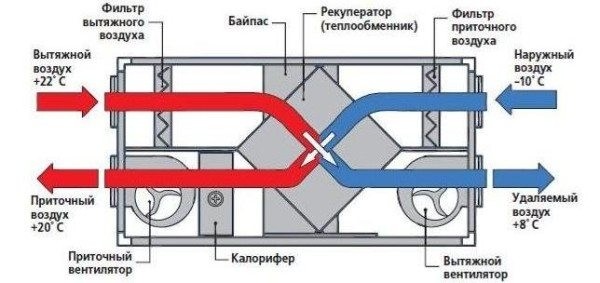

Схема работы рекуператора.

Заключение

Надеемся, что предложенный вниманию читателя материал поможет ему в выборе оптимального для его целей устройства.

Дополнительную информацию о том, что такое приточная вентиляция и как она работает, можно найти в видео в этой статье. Успехов!
