Приточная вентиляция в квартире – свежесть и комфорт в любую погоду

Застоявшийся воздух в квартире помимо общего дискомфорта может нести прямую угрозу человеческому здоровью. Настроение при отсутствии проветривания падает и человек чувствует себя угнетенным, подавленным. Организация приточной вентиляционной системы позволит решить эту проблему раз и навсегда.

Наружный блок вентиляции

Виды вентиляционных систем

Все виды вентиляционных систем можно разделить на 2 типа:

• с естественной циркуляцией– классическим примером может являться приточно-вытяжная вентиляция в квартире. При этом свежий воздух поступает с улицы в квартиру, а загрязненный – удаляется через вытяжку. Подробности устройства подобных систем рассмотрены ниже;
• с принудительной циркуляцией – при таком подходе не обойтись без вентилятора, который, в условиях низкой тяги, будет создавать нужное давление. Такие системы актуальны в частных домах в летнее время, когда температура снаружи и внутри дома практически одинакова – из-за этого снижается тяга и воздуховоды работают плохо.

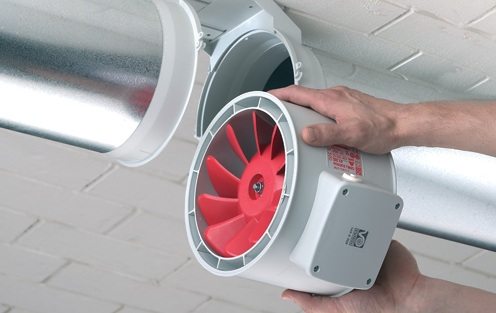

Вентилятор – главный источник тяги в принудительной вентиляции

Обратите внимание! В некоторых случаях вентиляторы устанавливаются в воздуховоды и в многоэтажных домах, например, для борьбы с обратной тягой. Нужно понимать, что использование чересчур мощного вентилятора может привести к тому, что воздух будет задуваться в соседние квартиры.

Принцип работы приточно-вытяжной вентиляционной системы

Перед тем как сделать приточную вентиляцию в квартире неплохо хотя бы в общих чертах представлять себе принцип ее работы.

Проветривание жилища выполняется по такой схеме:

• воздух из помещений забирается вентиляционными каналами и транспортируется в центральный канал, по которому он и перемещается за пределы здания;
• если в помещение не будет поступать объем воздуха, примерно равный удаленному через вытяжной канал, то создастся разрежение, и вытяжка перестанет работать. Чтобы избежать этого нужно организовать приток воздуха.

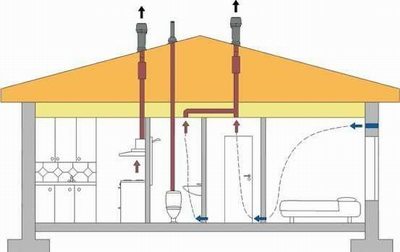

Схема приточно-вытяжной вентиляции

В старых домах приток происходит, что называется через естественные щели и зазоры, но в современных домах с притоком могут возникнуть проблемы.

Обратите внимание! Установка новых герметичных стеклопакетов довольно часто становится причиной того, что эффективность вентиляции снижается.

В такой ситуации нет альтернативы устройству приточной вентиляции. Простейшее устройство приточной вентиляции в квартире – обычный клапан, который можно расположить либо на стене, либо использовать оконный вариант. Некоторые стеклопакеты продаются уже оснащенными вентиляционными клапанами. Это, конечно, сказывается на их стоимости.

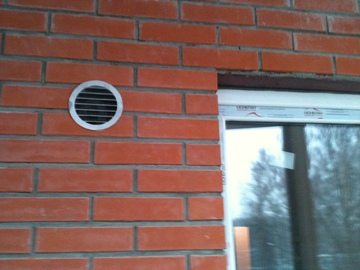

Внешний вид стенного приточного клапана

Учитывая важность притока свежего воздуха, имеет смысл подробнее разобрать варианты приточной вентиляции в квартире.

Простейший вариант – установка клапана

Оконные клапаны хороши тем, что не нужно делать отверстие в толстой несущей стене, а работу по их установке можно выполнить своими руками. С другой стороны, производительность таких решений невысока, а главным недостатком можно считать то, что зимой из них будет поступать в комнату холодный воздух.

Теоретически он должен перемещаться вниз и, обтекая радиатор, нагреваться. Но отопительные системы далеко не всегда работают идеально и это может стать серьезной проблемой.

Стеновые клапаны потребуют сквозного отверстия в стене, для усиления их эффективности в канал часто устанавливается вентилятор. С улицы вентиляционный канал практически незаметен, а для защиты от крупного мусора, животных и насекомых вход в него прикрыт защитной решеткой.

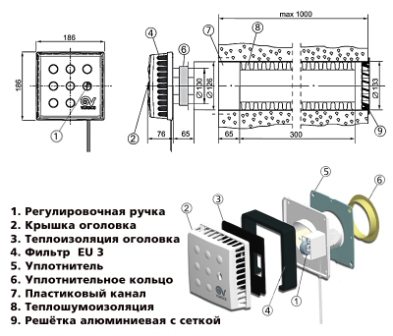

Строение приточного клапана

Его можно разместить непосредственно за радиатором отопления и тогда воздух хоть немного подогреется в холодное время года. Вся инструкция по установке сводится к сверлению алмазным буром сквозной дыры в стене и установке покупной начинки.

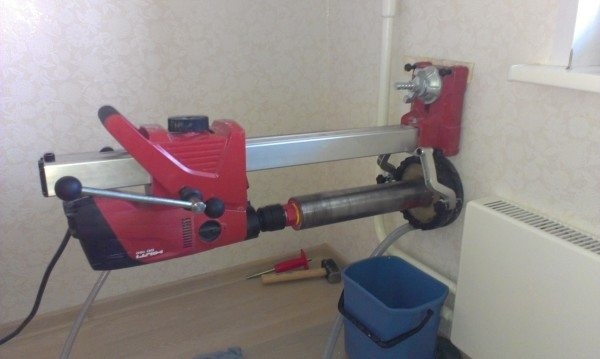

На фото – сверление отверстия в стене

Обратите внимание! Если бюджет позволяет, то лучше разместить в доме компактную приточную установку. Она будет всасывать воздух с улицы через вентиляционный канал и подогревать его, так что даже зимой дома будет комфортно. Правда цена такой установки в разы превышает стоимость простого клапана.

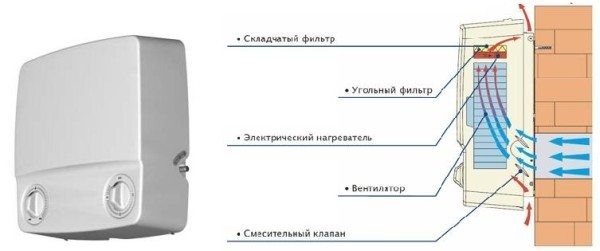

Принцип работы установки с подогревом

Установки с подмесом воздуха

Если в помещении планируется установка кондиционера, то можно совместить приятное с полезным и вместе с свежестью обеспечить еще и приток воздуха с улицы. При этом стоит различать обычный кондиционер и кондиционер с приточной вентиляцией для квартиры.

Спутать их вряд ли получится, дешевые модели при установке не требуют прокладки труб и вывода их на улицу. Соответственно они просто прогоняют через себя воздух в комнате, а единственная польза заключается в его охлаждении (ряд моделей помимо охлаждения еще и ионизирует его).

Обычные кондиционеры просто «гоняют» воздух по квартире

Такие установки правильнее было бы называть не притоковыми, а с функцией подмеса воздуха. Дело в том, что объем свежего воздуха, который попадает в помещение с улицы составляет примерно 30 – 50%. Для нормального функционирования приточно-вытяжной вентиляции этого вполне достаточно.

Об эффективности кондиционеров с функцией подмеса

Такие устройства теоретически должны обеспечить потребность помещения в притоке воздушных масс. Тем не менее, не всегда удается этого добиться, все зависит от того, какой тип кондиционера использован. Самый простой вариант – установка устройства на стену, в которой уже предусмотрено отверстие для притока воздуха.

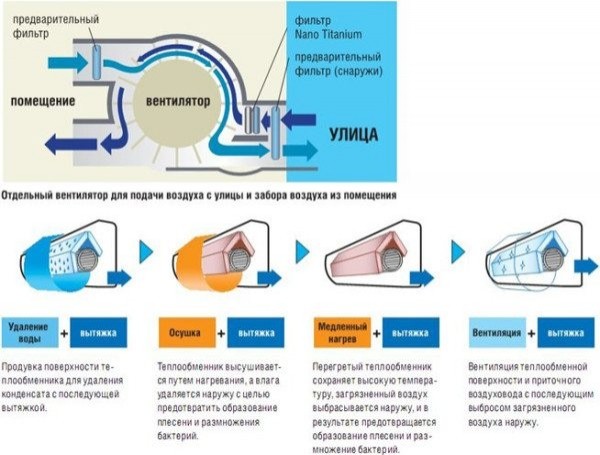

Схема работы кондиционера с подмесом воздуха с улицы

На схеме показан вариант такой схемы установки с фильтрацией входящего воздуха. Тем не менее производительности в таком случае будет, скорее всего, недостаточно. Причина этого заключается в малой площади сечения притокового канала – сечение отверстия под приток имеет диаметр всего лишь 4-5 см, то есть площадь в пределах 20 см2.

Именно из-за этого даже современные кондиционеры могут обеспечить приток максимум на уровне 20-30м3 в час. Этого с трудом хватает для комфортного длительного пребывания в комнате 1-го человека.

Канальные приточные вентиляционные установки для квартиры (ПУ) с этой точки зрения выглядят предпочтительнее. Правда в этом случае придется повозиться с прокладкой приточных воздуховодов.

Устройство и монтаж установок с подмесом

Приточные установки по производительности на голову превосходят кондиционеры с функцией притока, но и трудозатраты на порядок выше. Основные сложности связаны с тем, что нужно проложить воздуховод и найти место для размещения самой установки.

В остальном принцип действия таких установок достаточно прост – воздух всасывается с улицы, проходит через несколько фильтров, при необходимости подогревается и подается в помещение. Как правило, такие системы оборудуются датчиками влажности и температуры.

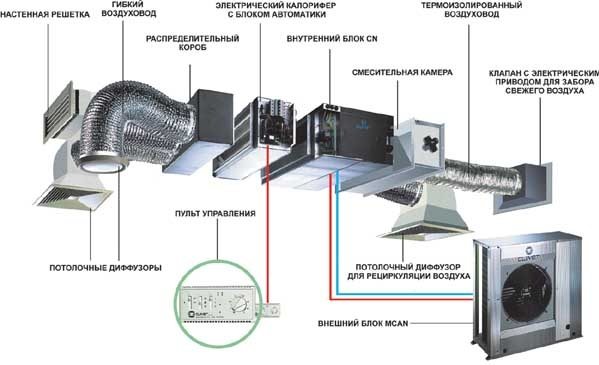

Основные блоки сплит-системы

Такая система приточной вентиляции для квартиры выбирается без дополнительных расчетов, ориентироваться можно на усредненные показатели:

• 1 и 2-комнатные квартиры – производительность установки должна составлять порядка 200 – 350 м3/час;
• 3 и 4-комнатные квартиры – производительность приточной вентиляции находится в пределах 350 – 500 м3/час.

В квартире основной блок приточной установки можно разместить на балконе. Если ПУ устанавливается на этапе капитального ремонта, то можно приточный воздуховод развести по комнатам и скрыть, например, за подвесным потолком

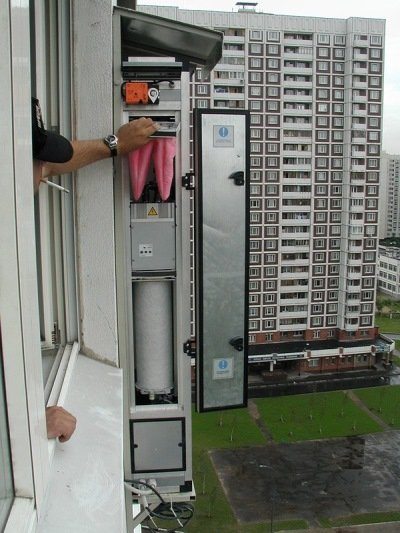

ПУ можно вынести за пределы комнаты

Обратите внимание! Желательно предусмотреть в потолке сервисные люки для доступа к воздуховоду. Иначе при возможном ремонте или необходимости выполнить очистку придется демонтировать часть потолка.

Установка приточной вентиляции в квартире может сочетать и кондиционер с функцией подмеса воздуха, и обычную ПУ. Кондиционер может работать, например, летом, а также во 2-й половине весны и начале осени. ПУ же включается в работу, когда температура на улице делает использование кондиционера невозможным.

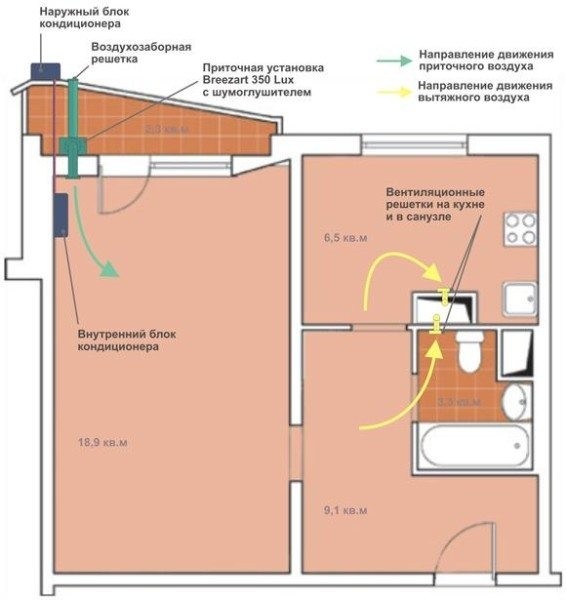

В этом примере ПУ работает вместе с кондиционером с функцией подмеса воздуха

В частном доме для установки основных блоков приточной вентиляции рекомендуется использовать пустующее чердачное помещение. В таком случае вентиляция в доме будет включать 2 независимые ветки воздуховодов: один будет нагнетать воздух в комнаты, другой – удалять загрязненный.

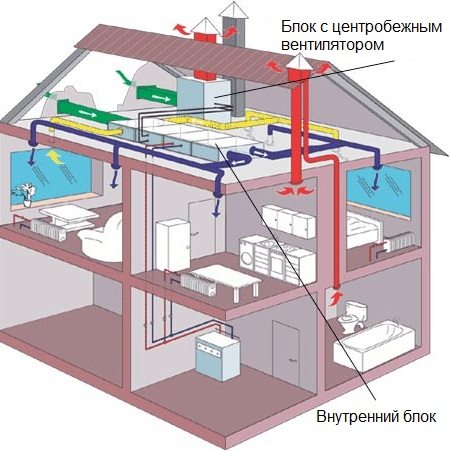

На схеме показаны приточный и вытяжной воздуховоды

Обратите внимание! Делать отвод приточной трубы в каждую комнату может оказаться нерациональным. Для того, чтобы обеспечить нормальную циркуляцию воздушных масс достаточно просто сделать зазор между дверью и полом около 2-3 см.

Подведение итогов

Вытяжной воздуховод, даже оборудованный мощным вентилятором, не будет нормально работать если не обеспечить подачу воздуха в дом с улицы. С этой задачей справятся системы приточной вентиляции, а информация в статье позволит определиться с оптимальным типом такой системы.

На видео в этой статье показан пример простейшей приточной вентиляции в квартире.
