Приспособление для болгарки для ровного реза

0 300

Самое простое приспособление для ровной резки болгаркой, подробные фото и описание изготовления самоделки.

Удобное и простое приспособление для болгарки, можно сделать своими руками. С помощью этой самоделки, можно ровно разрезать листовой металл без особых усилий.

Смотрим фото пошагового изготовления этого приспособления.

Приспособление для болгарки для ровного реза

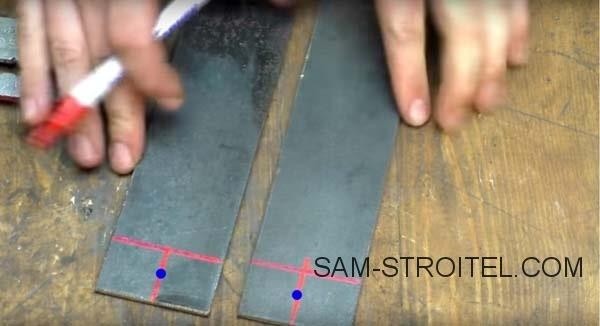

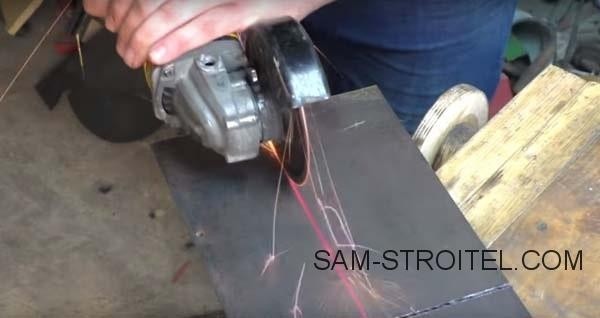

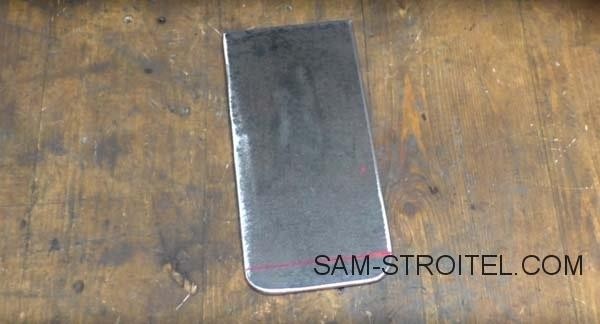

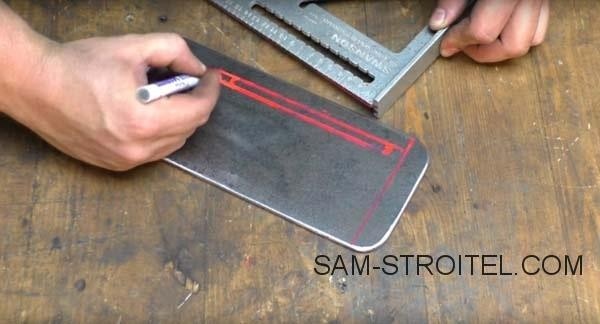

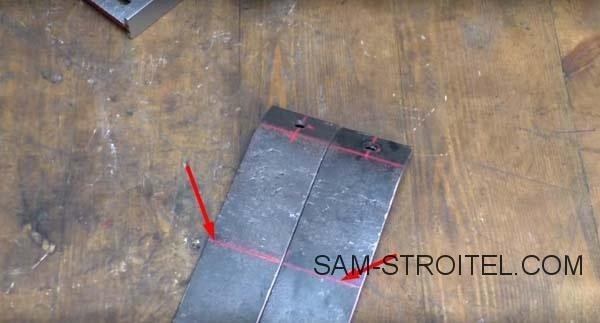

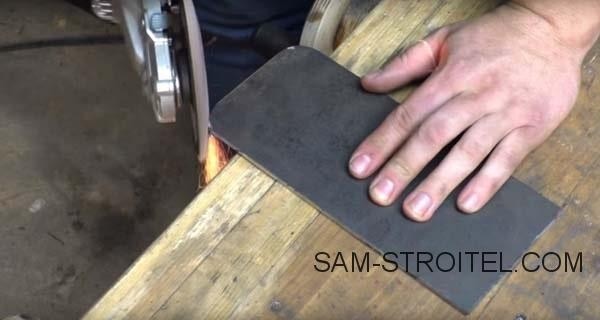

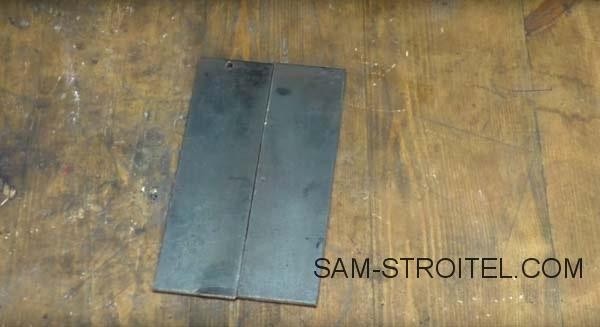

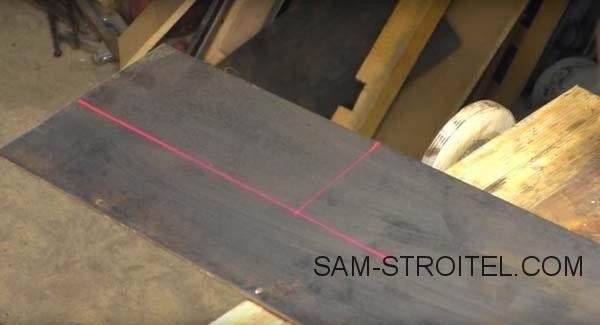

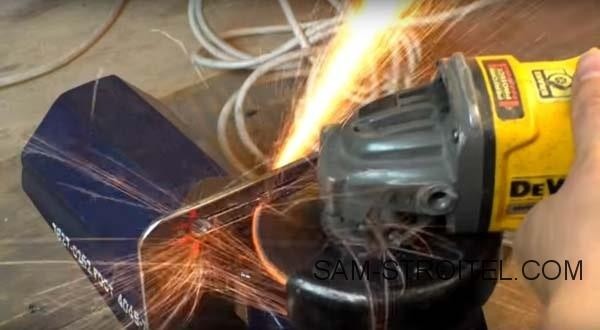

Из листового металла вырезаем заготовки под крепление болгарки.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

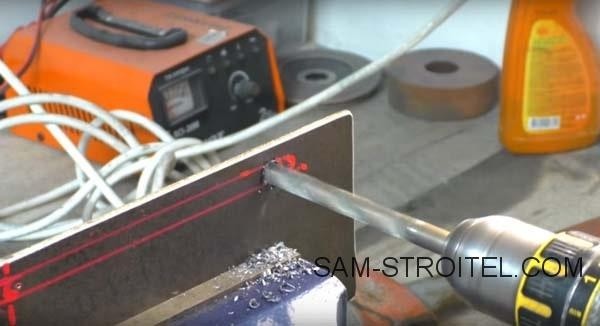

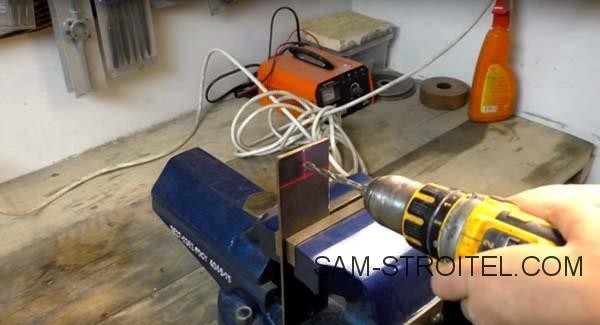

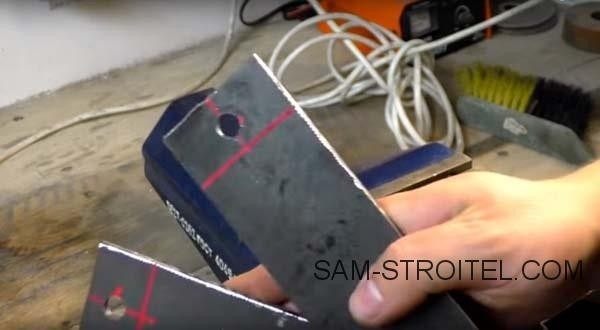

В заготовках сверлим отверстия под болты для крепления болгарки.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

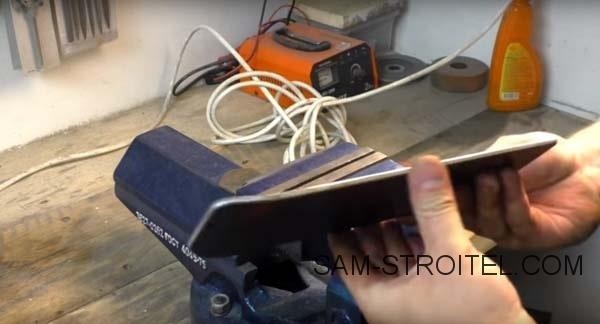

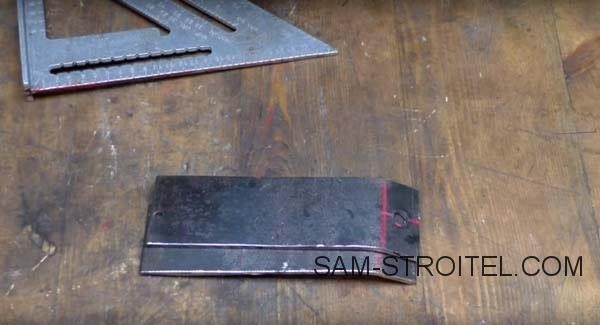

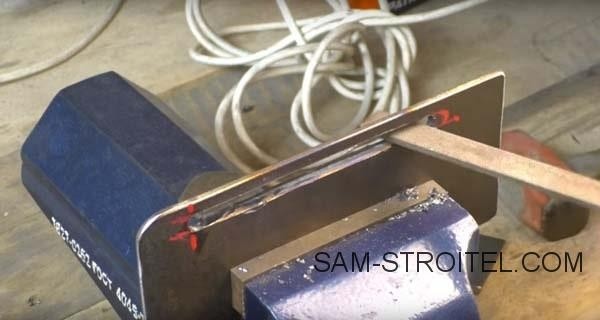

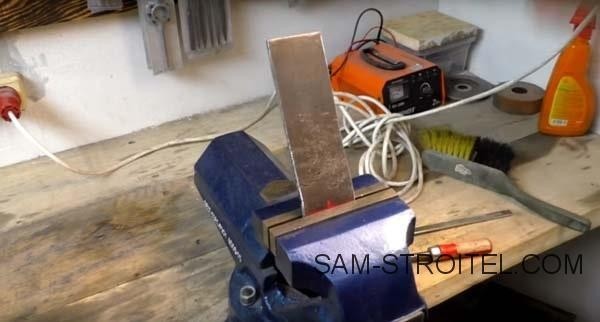

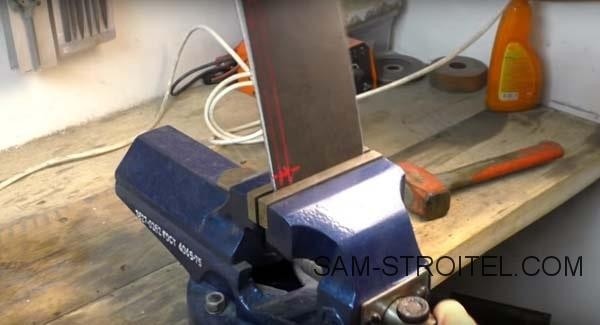

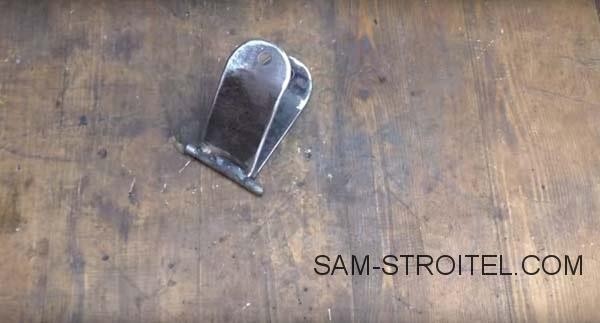

Немного выгибаем края.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

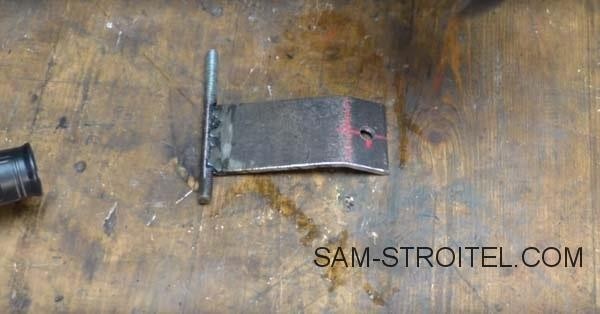

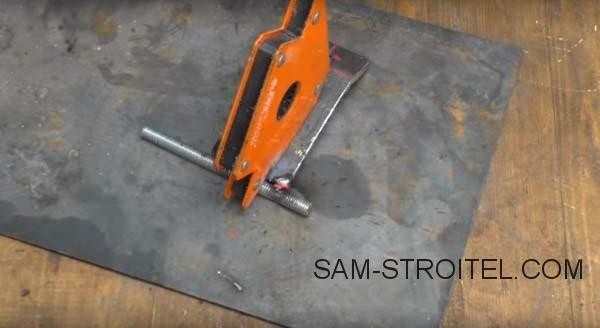

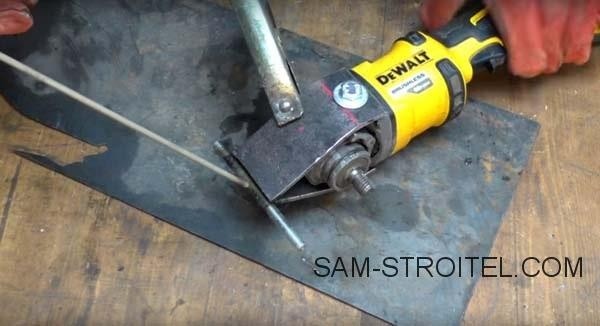

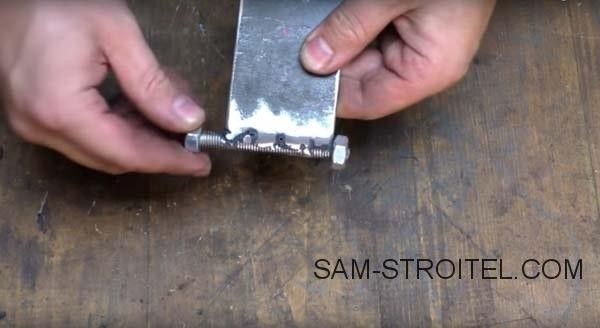

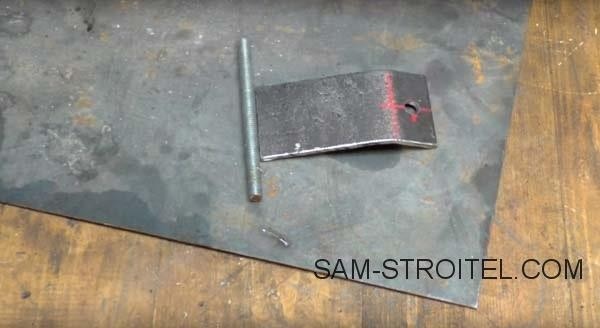

Привариваем резьбовую шпильку.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

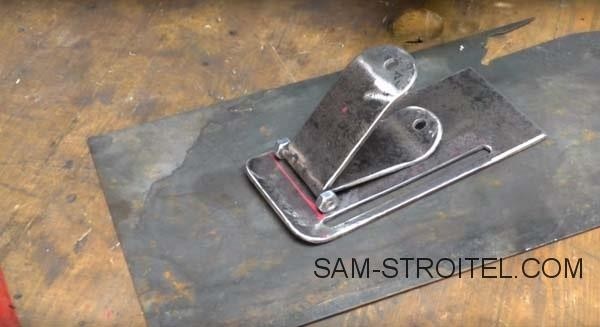

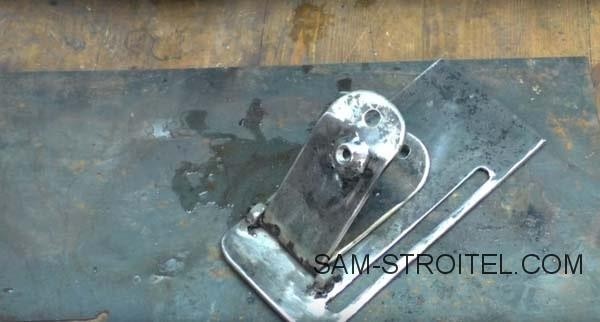

Теперь изготовим подошву.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

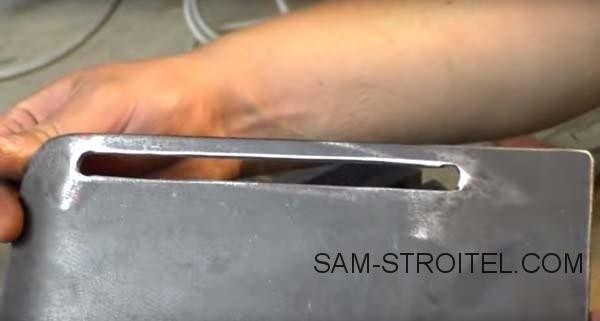

В подошве вырезаем отверстие под диск болгарки.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

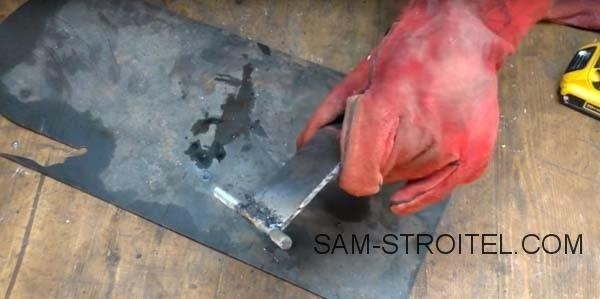

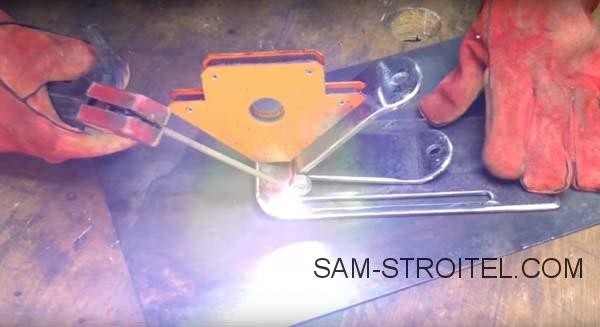

Привариваем гайки к подошве.

Приспособление для болгарки для ровного реза

Также, привариваем ещё гайку в верхней части приспособления и закручиваем в неё рукоятку.

Приспособление для болгарки для ровного реза

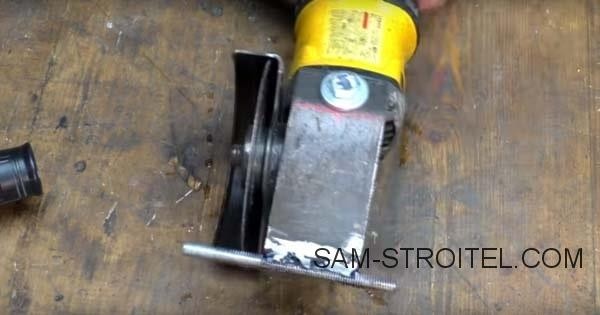

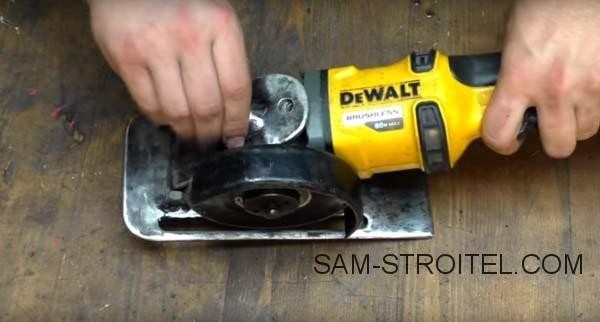

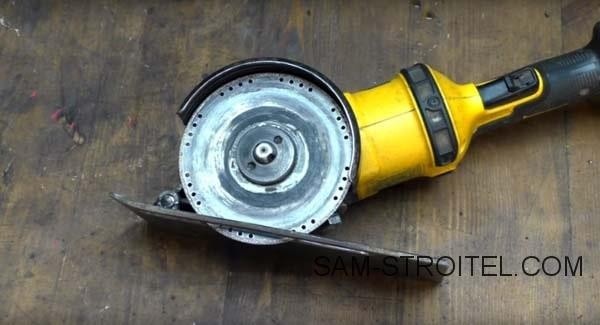

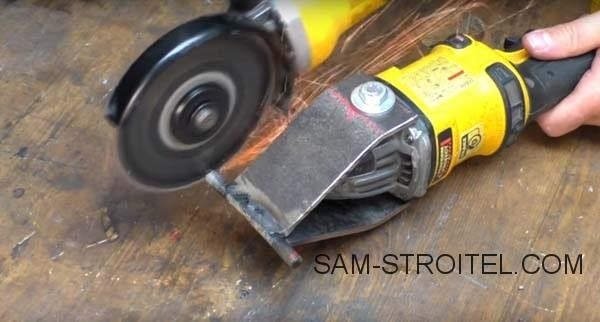

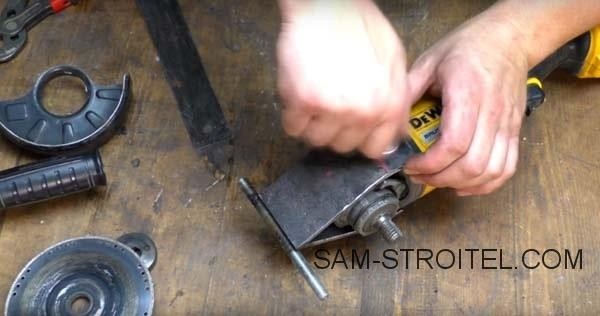

Получилась вот такая конструкция, крепим её болтами к болгарке и пользуемся.

Приспособление для болгарки для ровного реза

Приспособление для болгарки для ровного реза

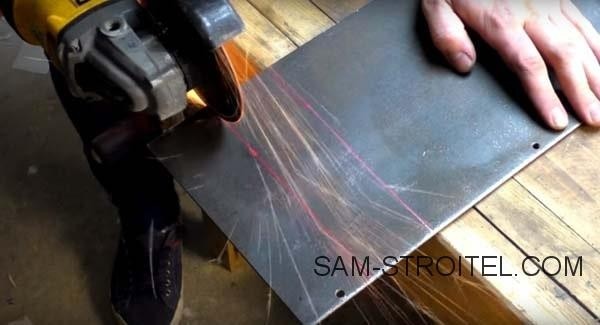

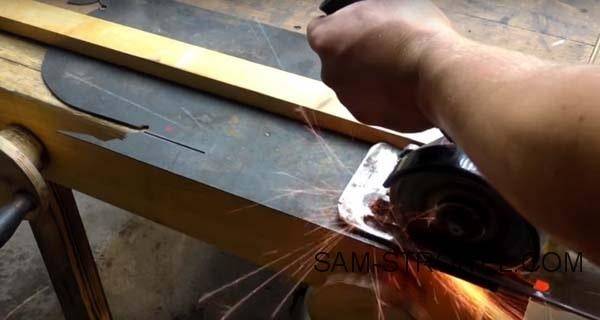

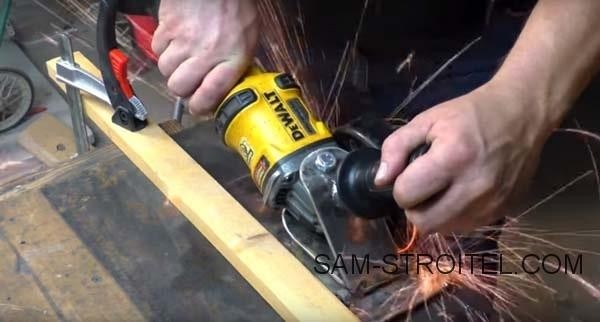

Теперь чтобы ровно отпилить заготовку из листового металла, достаточно на столе закрепить струбцинами сам лист и направляющую (ровная планка или уголок). Прижимаем подошву приспособления к направляющей и режем металл.

Приспособление для болгарки для ровного реза

В результате получаем ровный срез.

Приспособление для болгарки для ровного реза

Простое и удобное самодельное приспособление для УШМ.

Приспособление для болгарки для ровного реза

Предлагаем посмотреть видео, автора этой самоделки:
