Показываю как правильно подключить двигатель от стиральной машины к 220, чтобы сделать самодельный станок
Подробное описание, как подключить двигатель от стиральной машины к 220в, чтобы сделать из двигателя самодельный станок.
Приветствую! Двигатель от стиральной машины можно использовать для изготовления самодельных станков: шлифовальных, токарных по дереву, сверлильных и пр. По своим характеристикам такие электродвигатели подходят для большинства станков.
Давненько без дела у меня лежал двигатель от стиральной машинки, который достался даром.
Мощность двигателя 180 Ватт и 1450 оборотов в минуту, но есть варианты на 1800 и 2800 об/мин.
Чтобы запустить движок, по сути там ничего сложного нет, главное правильно подсоединить провода, чтобы двигатель работал хорошо и не перегревался.
Обычно такие электродвигатели, имеют 4 провода для подключения.
Первым делом нужно определить выводы обмоток. На электродвигателях стиральных машин, встречаются как четыре, так и три провода. В этой статье я расскажу именно о моторе с четырьмя проводами.

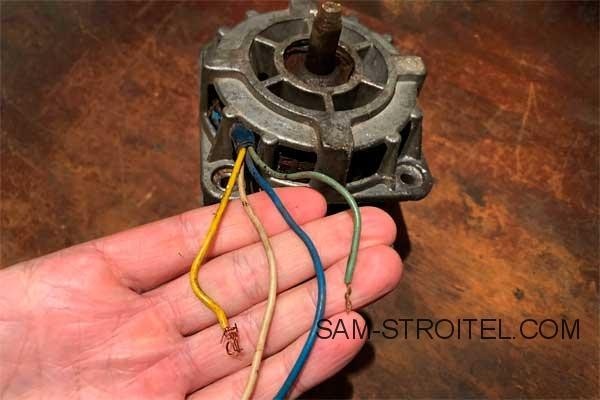

Берём мультиметр и в режиме прозвонки, находим любую из обмоток, чтобы разделить провода друг от друга, так как не всегда они отмечены одним цветом, как у меня.

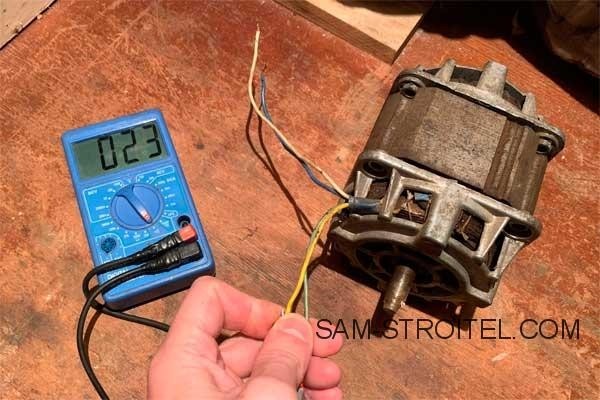

Теперь при помощи мультиметра измеряем сопротивление обмоток.

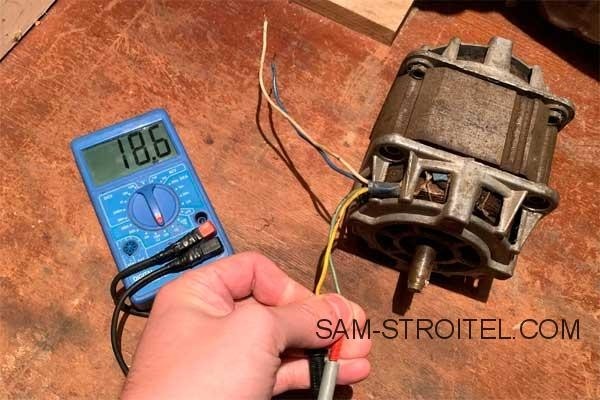

Рабочая обмотка имеет меньшее сопротивление, в моем случае это 18,6 Ома.

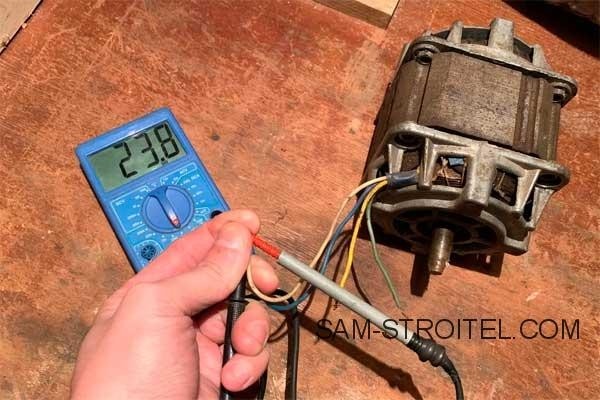

Вторая пусковая обмотка имеет сопротивление 23,8 Ома.
Сопротивления указаны именно моего двигателя, вашего могут отличаться, но суть одна и та же, нужно определить пусковую и рабочую обмотки.
Чтобы запустить двигатель, нужно соединить один конец пусковой обмотки с концом рабочей, к этой скрутке припаиваем один провод, который будет подключаться в сеть через вилку.
Далее второй конец рабочей обмотки соединяем с оставшимся проводом вилки.
В итоге остался один вывод пусковой обмотки, его нужно соединить через кнопку с сетевым проводом, который подключен к рабочей обмотке.
Все подробно я показал на схеме, чтобы можно было легче понять принцип и не запутаться.
схема подключения двигателя стиральной машины к 220в
В качестве кнопки может выступать пускатель или контактор. Главное, не забываем изолировать все провода.
А вот и сам станок, правда качество фото оставляет желать лучшего.
На верстаке разместился точильный станок из мотора от стиралки.
Вот так легко и просто можно подключить мотор от стиралки и приспособить его для своих нужд в мастерской.
