Подбор и монтаж воздуховодов вентиляции

В этой статье мы рассмотрим, как выполняется монтаж воздуховодов вентиляции по СНиП, разберемся какой тут порядок работы, а также ознакомимся с некоторыми важными нюансами.

После изучения такой информации вы будете понимать, как смонтировать вытяжные каналы самостоятельно. Либо как минимум сможете проконтролировать действия нанятой бригады – на предмет того, насколько правильно они работают.

Самостоятельная сборка вентиляционной системы дома

А правильный монтаж тут очень важен. Ведь если что-то будет сделано не так, как положено, то проветривание помещений будет производиться на очень плохом уровне. Что чревато образованием сырости, появлению плесени на поверхности, гниением деревянных элементов и т.п.

По сути, система вытяжной вентиляции устроена очень просто – в какой-либо точке дома (обычно на чердаке или крыше) устанавливается электрический вентилятор, который вытягивает воздух изнутри по воздуховодам.

Какие воздуховоды выбрать

Изделия из оцинковки

Тут существуют определенные нюансы в том плане, что каждый тип воздуховодов имеет определенное назначение – рассмотрим все особенности на примере таблицы.

Тип изделия:	Характеристики:
Гибкий шланг.	Основа рукавов данного типа – это стальная проволока. Покрытие в большинстве случаев – специальная металлизированная лента. Форма всегда круглая, потому что в противном случае изделие не будет гнуться.Такой материал имеет небольшой диаметр, может быть с теплоизоляционными или с шумопоглощающими свойствами. Кроме того его цена достаточно приемлемая для каждого, что позволяет применять рукава в квартирах и частных домах.

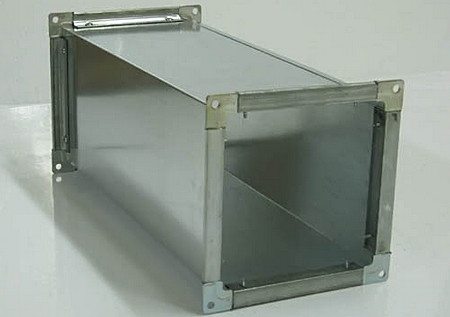

Короба из оцинковки.	Такие магистрали делают на специальных гибочных станках – «на выходе» изделия могут иметь круглую либо прямоугольную форму. Сечение может быть любым.Изделия хороши тем, что очень устойчивы к механическим воздействиям и способны «прогонять» очень большие объемы воздуха. Короба оптимально применять для разводки вентиляции (центральной ее части) в многоквартирных домах, офисных зданиях, торговых центрах и т.п. Для отдельно взятой квартиры – конструкции из оцинковки обычно нецелесообразно использовать.
Сварные изделия.	Данные трубы делают из довольно толстой стали. Обычно применяют такие воздуховоды для очень серьезных систем вентиляции и дымоудаления в промышленных зданиях.

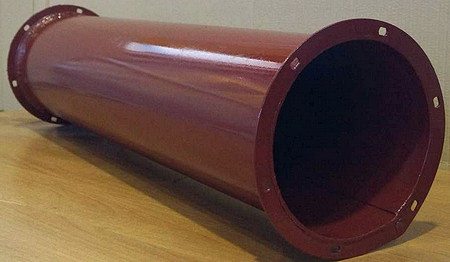

Стальной воздуховод

В целом получается, что для монтажа своими руками, при устройстве вентиляции в частном доме или квартире, лучше всего использовать гибкие рукава.

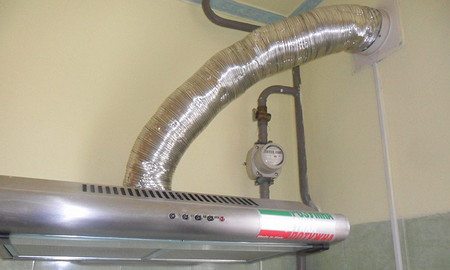

Фото воздуховода из гибкого металла

Давайте рассмотрим основные нюансы и рекомендации в плане монтажа этого материала, а потом перейдем к пошаговой инструкции по сборке стандартной системы.

Правила, которые важно знать

Рекомендаций тут достаточно много:

Очень важно максимально растягивать рукава. При таком подходе исключаются провисания, что позволяет сократить потери давления, напора воздуха.

Изгибы надо делать с как можно большим радиусом. Если делать очень резкие повороты, то мы, опять-таки, теряем давление.

Необходимо организовать заземление магистрали. Потому что при транспортировке воздуха, который содержит различные органические компоненты, может накапливаться статистическое электричество.

В тех точках, где канал проходит сквозь стены, нужно устанавливать защитные металлические переходники и уже через них протягивать воздуховод. Если этого не сделать, то велик риск повреждения рукава из-за соприкосновения с острыми углами каменных поверхностей.

Гильза-переходник

Расстояние между крепежными элементами должно быть не более 40 см. Если делать это пространство больше, то, во-первых, вибрация канала будет сильной, а, во-вторых, образуются провисания. Поэтому соблюдайте эту норму даже несмотря на то, что при таком подходе немного увеличивается общая стоимость монтажа воздуховодов вентиляции.

Такие вот нормы. Теперь перейдем к более практической части обзора.

Схема сборки вентиляции

В качестве наглядного примера разберем монтаж небольшой системы, которая обычно собирается для последующего проветривания квартиры или дома с небольшой площадью.

Обратите внимание! Такие воздуховоды монтируются в основном только тогда, когда вентиляция принудительная! Для отверстий с естественной тягой такие рукава обычно не протягивают, потому что это не имеет смысла – тяга если и будет, то очень слабого уровня.

Вернемся к работе.

Разметка магистрали и монтаж креплений

Правила монтажа воздуховодов вентиляции предусматривают такой порядок работ на этом этапе:

По потолку проводим линию, которая станет ориентиром для подвешивания каналов.

С помощью перфоратора и дюбелей крепим вдоль линии, через каждый 40 см. хомуты – держатели рукавов.

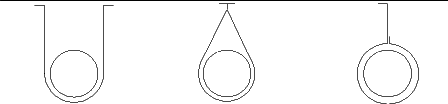

Возможные варианты крепления хомутов

Как видите, ничего сложного тут нет.

Резка и крепление рукавов

Тут сначала высчитывается общая длина «трубы», а потом нужный метраж отрезается с помощью макетного ножа или лезвия от него.

После этого один конец рукава надевается на патрубок вентиляционного отверстия (либо если вентрешетка еще не вмонтирована, то конец магистрали просто оставляется в нужной точке).

А дальше рукав протягивается через хомуты вдоль ранее намеченной линии, к той точке дома, которая является центральным источником вытягивания воздуха наружу.

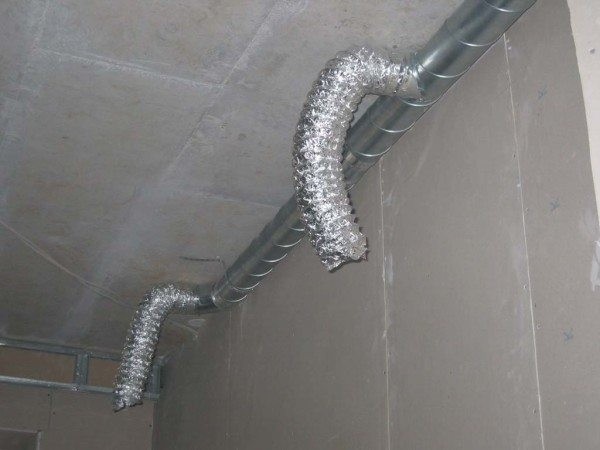

Прохождение воздуховодов через хомуты

Обратите внимание! Вентрешеток в одной комнате может быть несколько. В таком случае поступают просто – над потолком протягивается центральная линия (гибкая или из оцинкованной стали), к которой с помощью специальных переходников подсоединяются рукава от каждой решетки. И уже этот «центральный» воздуховод подводится к основной вытяжке.

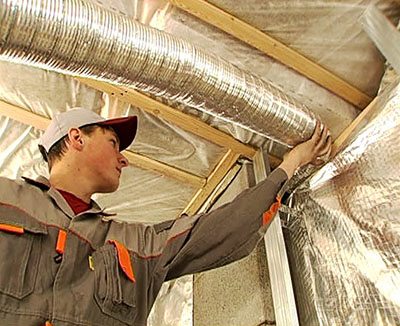

Принцип подключения нескольких вентотверстий в одной комнате

Подобная работа повторяется для каждой комнаты, которую требуется проветривать.

Такая вот инструкция, принцип работы. На этом статья закончена и, пожалуй, можно подвести итоги.

Вывод

Мы довольно подробно рассмотрели, какие бывают воздуховоды, а также коснулись основных правил их сборки. Кроме того разобрались и с краткой пошаговой схемой работ.

Надеемся, что теперь вы сможете организовать качественную вентиляцию в своем доме. Ну, или как минимум проследите за тем, чтобы все сделали качественно.

Если же хотите получить еще больше информации по такой специфической теме, то обязательно просмотрите еще и видео в этой статье.
