Плавный пуск для осветительных ламп, делаем своими руками: схема

Это самодельное устройство уменьшает броски тока через осветительную лампу 220 в, в момент ее включения, тем самым продлевает срок ее службы.

Лампы освещения на 220 в, довольно часто приходится менять, по причине их быстрого сгорания. Но проблему можно решить, если установить плавный пуск, это самодельное устройство включает лампу в течении 2-х секунд, после включения выключателя лампы, тем самым значительно продлевает срок её службы.

На рисунке показана схема самодельного устройства:

Работоспособность устройства проверена много раз, его схема взята она из журнала Радио №7 1988 г.

Работает этот автомат следующим образом: при замыкании контактов выключателя Q1 лампа EL1 начинает светится вполнакала, поскольку ток через нее протекает только во время положительных полупериодов сетевого напряжения на нижнем, по схеме, проводе питания.

Во время же отрицательных полупериодов заряжается конденсатор С1. Как только напряжение на конденсаторе достигнет напряжения стабилизации стабилитрона VD2, откроется тиристор VS1 и лампа вспыхивает почти в полный накал. Показанные на схеме детали рассчитаны на работу автомата с лампой (или лампами мощностью до 150 Вт). Для более мощной нагрузки (500-700 Вт) нужно установить диод VD3 с допустимым выпрямленным током 2 -3А, (например КД202Л). Тиристор при этом можно не устанавливать на радиатор.

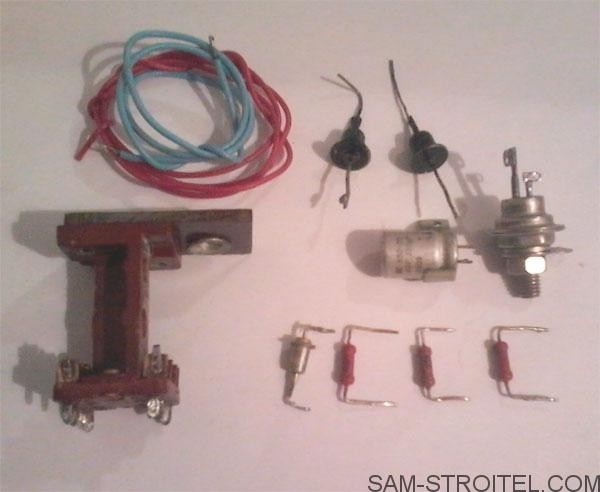

Для изготовления самоделки понадобятся детали:

• небольшая монтажная плата;
• тиристор КУ 201Л;
• два диода Д226Б;
• стабилитрон Д814А;
• резисторы МЛТ-0,5 вт 120 ком; и два по 10 ком;
• конденсатор 200 мкф на 50 в;
• монтажные провода;
• переменный резистор Сп -1 22ком для настройки;
• мультиметр.

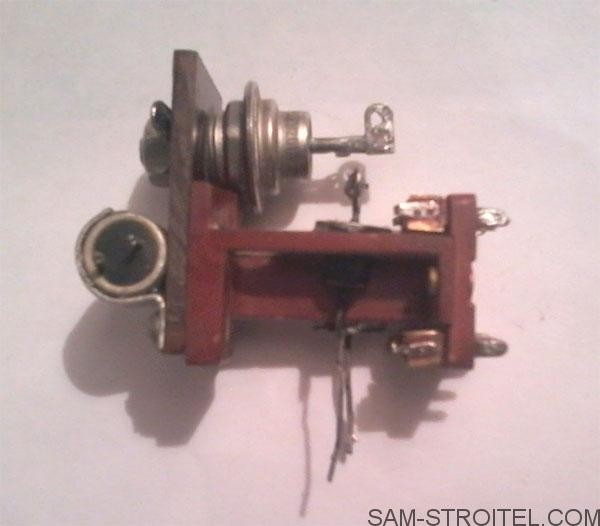

Далее делаем монтаж согласно схеме.

Налаживаем устройство. Для этого отключаем диод VD3. Вместо резистора R3 временно впаиваем переменный резистор сопротивлением 22 ком. Через несколько секунд после включения устройства в сеть должна загореться мерцающим светом лампа EL1. Если лампа не светится, подбираем переменным резистором ток управляющего электрода тиристора. Затем измеряем напряжение на конденсаторе С1. Если оно превышает 50 в, Заменяем конденсатор другим, с большим номинальным напряжением. После этого подключаем диод VD3 и измеряем переменное напряжение на лампе. Изменить его в ту, или иную сторону можно подбором резистора R1, но значительно уменьшать сопротивление резистора по сравнению с указанным на схеме нежелательно, иначе уменьшится продолжительность предварительного разогрева нити лампы (оно не должно быть менее 2-х секунд) – до включения тиристора.

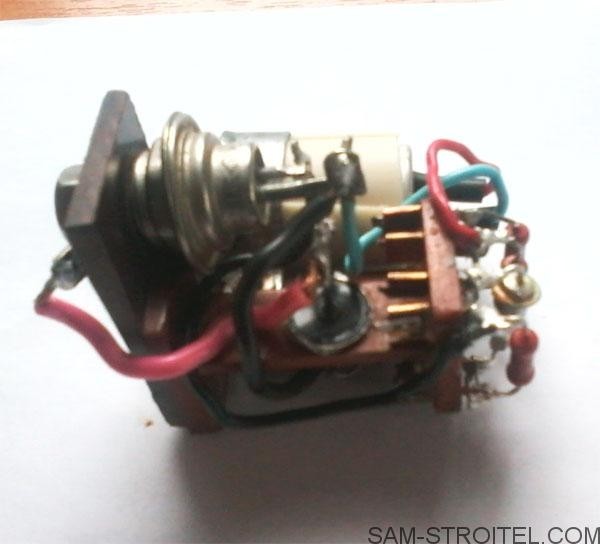

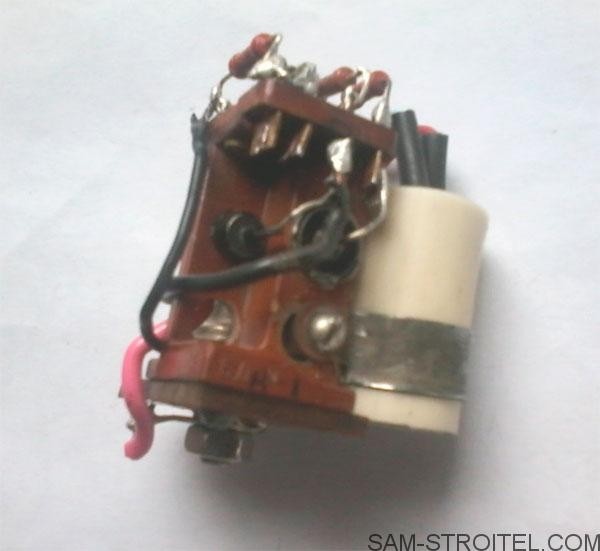

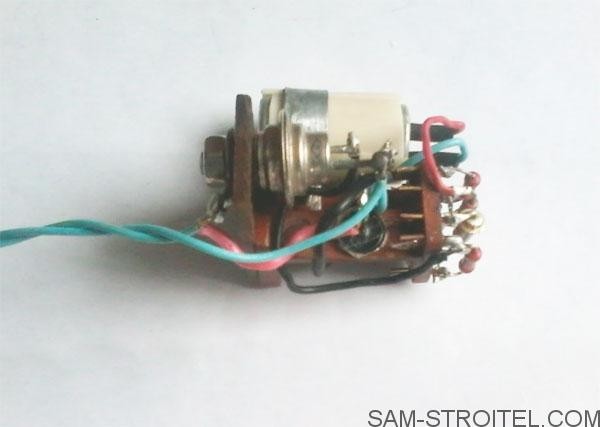

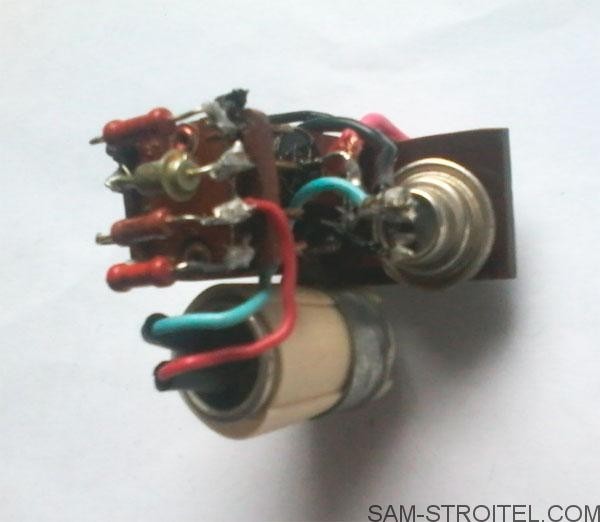

В результате получаем самоделку, которая продлевает жизнь осветительным лампам. Собранное устройство нужно поместить в подходящий пластмассовый корпус и разместить в люстре, подключив лампы согласно схеме.
