Пиролизный котел своими руками: инструкция и чертежи

0 23

Пиролизный котел – одна из наиболее современных и экономичных разновидностей отопительных агрегатов. Для работы такого котла подходит самое разнообразное твердое топливо – от дров и прессованных гранул до торфа и бытового мусора.

Пиролизный котел своими руками: инструкция и чертежи

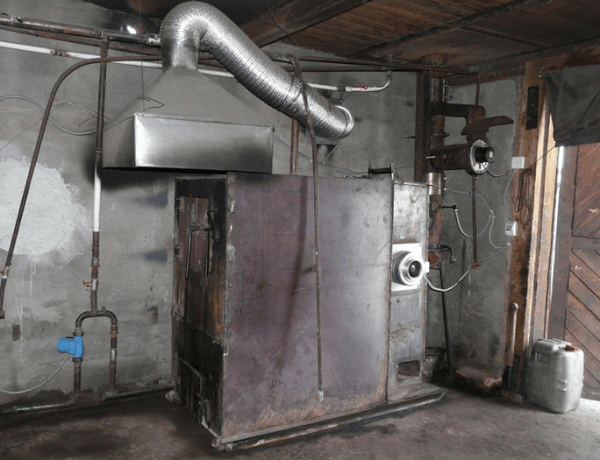

Пиролизный котел своими руками

Единственным существенным недостатком подобного оборудования является его высокая стоимость. Но при желании вы можете справиться с изготовлением котла своими руками. Для этого нужно досконально разобраться в схемах сборки и иметь навыки работы со сварочным оборудованием.

Пиролизный котел своими руками: инструкция и чертежи

Пиролизный котел своими руками (характеристики такого котла представлены в таблице)

Таблица 1. Пиролизный, газогенераторный котел. Параметры при разных мощностях

Параметры Ед.изм. 15-25 кВт 20-30 кВт 40-50 кВт 80-100 кВт
Теплопроизводительность кВт 15-25 20-30 40-50 80-100
Объем камеры загрузки (газообразования) м3 0,13 0,15 0,22 0,52
Рабочее давление теплоносителя (не более) МПа 0,3 0,3 0,3 0,3
Рабочая температура воды. Максимальная / Минимальная 90 / 65 90 / 65 90 / 65 90 / 65
КПД при влажности топлива:20% / 40% % 90 / 82 90 / 82 90 / 82 90 / 82
Номинальное разрежение за котлом Па 25 25 25 25
Температура исходящих газов 140 140 140 150
Потребляемая электрическая мощность Вт 40 40 90 180
Напряжение питания В 220 220 220 220
Диаметр дымохода мм 194 200 200 219
Отапливаемая площадь (ориентировочно) м2 До 250 До 300 До 500 До 1000
Максимальная длина дров м 0,45 0,45 0,58 0,92
Габаритные размеры
Глубина * Ширина * Высота
мм 810 / 740 / 1130 810 / 740 / 1220 950 / 760 / 1350 1300 / 1030 / 1440
Вес кг 350 400 450 650
Топливо Дрова, топливные брикеты Дрова, топливные брикеты Дрова, топливные брикеты Дрова, топливные брикеты

Как работает пиролизный котел?

В основе работы котла лежит принцип пиролиза, суть которого заключается в термическом разложении твердого топлива при высокой температуре в условиях искусственно созданного дефицита кислорода. В результате топливо тлеет, разлагаясь на твердый остаток и пиролизный газ. Образующиеся газы также сгорают, что повышает теплоэффективность оборудования и делает расход топлива более рациональным.

Пиролизный котел своими руками: инструкция и чертежи

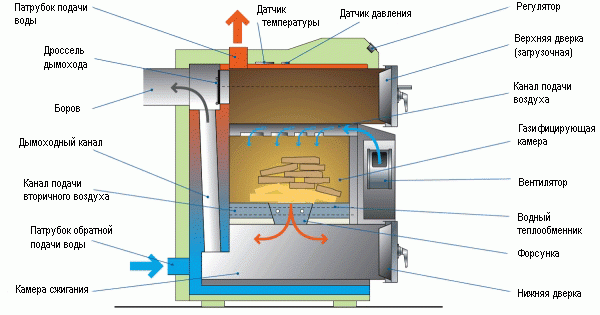

Устройство котла

Дополнительным преимуществом рассматриваемых отопительных котлов является экологическая безопасность. В процессе пиролизного сжигания топлива выделяющиеся вредные компоненты смешиваются с углекислым газом и утилизируются. В результате в атмосферу выводится дым, не содержащий канцерогенов и прочих вредных веществ. Эта особенность позволяет топить котлы даже резиной, обрезками древесно-стружечных плит и прочими подобными материалами.

Пиролизный котел своими руками: инструкция и чертежи

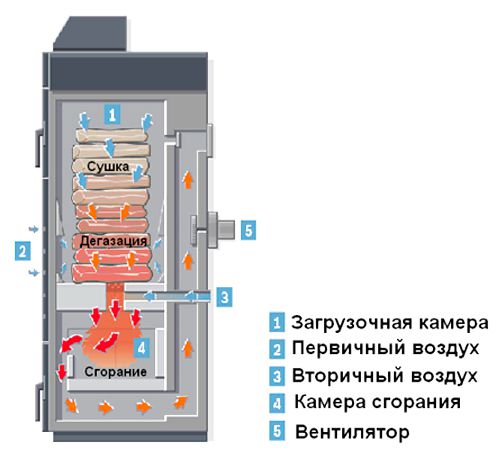

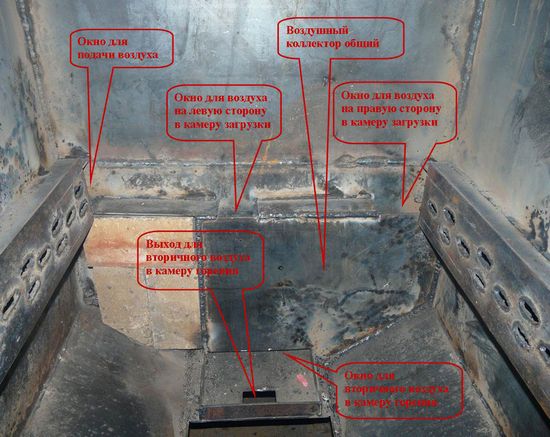

Как движется воздух в котле

Важно! Объем примесей типа резины и полимеров не должен превышать 20% от суммарного количества топлива.

Работа пиролизных котлов состоит из 4 основных этапов.

  1. На первом этапе топливо дополнительно сушится и разлагается на твердый остаток и газы.
  2. На втором этапе пиролизные газы сжигаются.
  3. На третьем этапе продувается пламя и тепло возвращается к топливу, что способствует выделению дополнительного количества тепла.
  4. На четвертом этапе оставшиеся продукты сгорания выводятся через дымоход.

Пиролизный котел своими руками: инструкция и чертежи

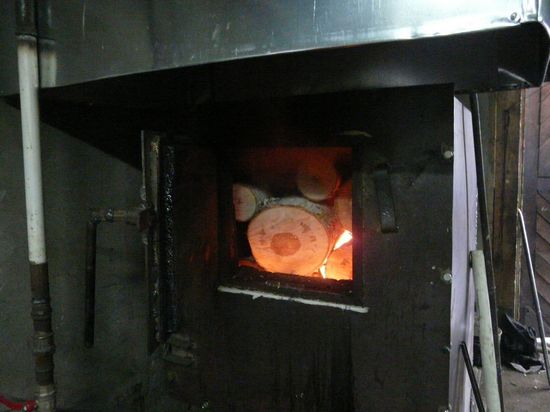

Пиролизный котел

Разобравшись в особенностях работы котла, приступаем к его изготовлению. Начнем с подготовки необходимых материалов и инструментов.

Пиролизный котел своими руками: инструкция и чертежи

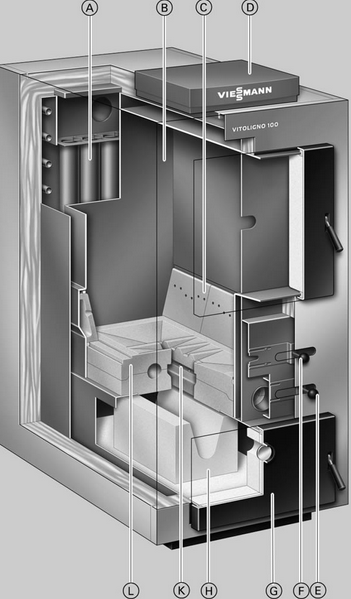

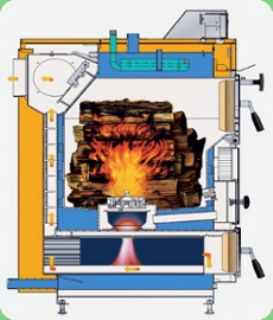

Котел пиролизный Viessman

Пиролизный котел своими руками: инструкция и чертежи

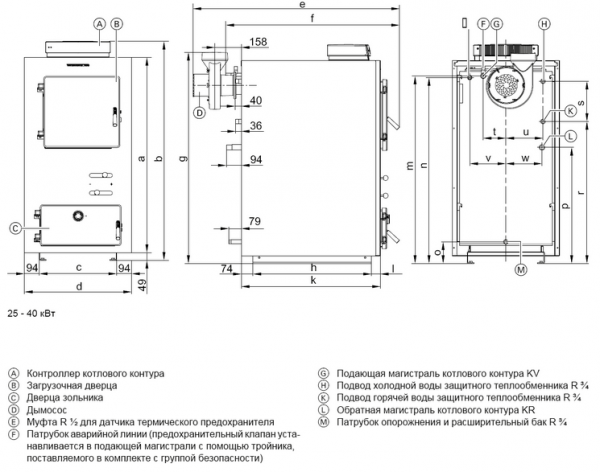

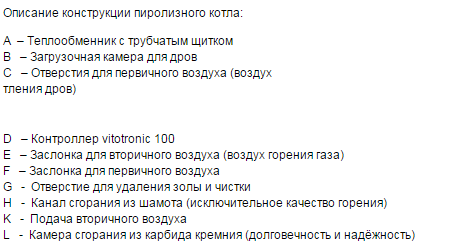

Описание конструкции

Набор для работы

  1. Листовой металл толщиной от 0,8 мм.
  2. Огнестойкие кирпичи.
  3. Температурные датчики.
  4. Решетка колосника.
  5. Трубы диаметром 32 мм, 57 мм и 160 мм.
  6. Профилированные трубы в количестве 2 штук.
  7. Дверца зольника.
  8. Дверка для топливной камеры.
  9. Вентилятор.
  10. Гибкая пережженная проволока.
  11. Болгарка.
  12. Шлифовальные круги.
  13. Сварочный аппарат.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

  1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
  2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
  3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
  4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Пиролизный котел своими руками: инструкция и чертежи

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Пиролизный котел своими руками: инструкция и чертежи

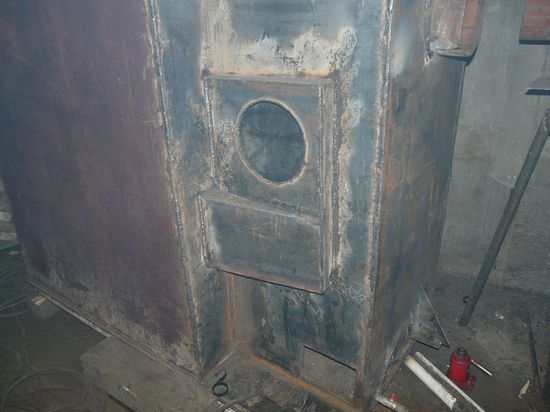

Стенки котла

Пиролизный котел своими руками: инструкция и чертежи

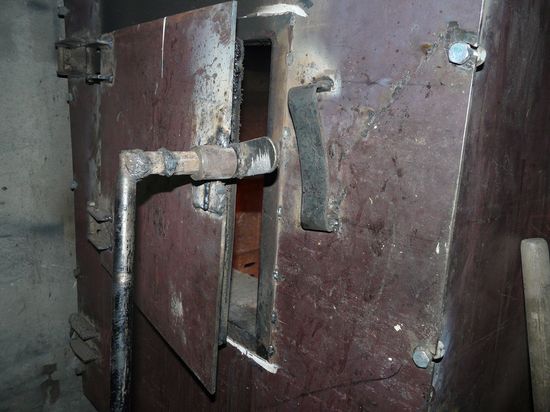

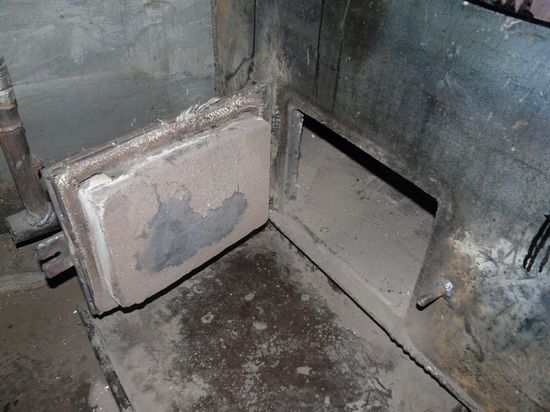

Дверца

Пиролизный котел своими руками: инструкция и чертежи

Зольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Пиролизный котел своими руками: инструкция и чертежи

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Пиролизный котел своими руками: инструкция и чертежи

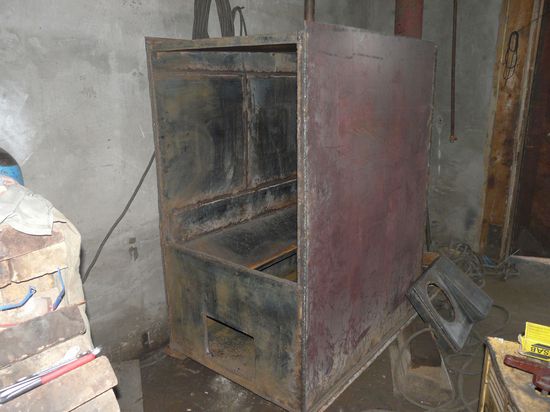

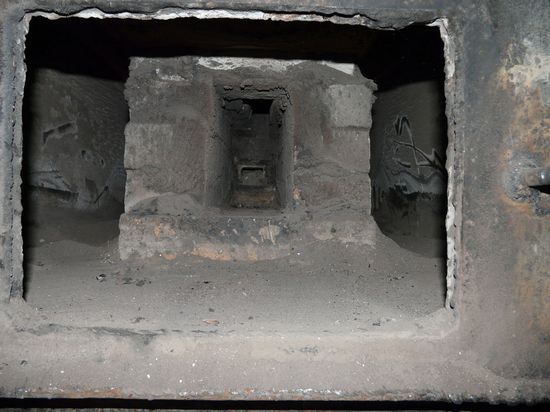

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

Пиролизный котел своими руками: инструкция и чертежи

Котел

Пиролизный котел своими руками: инструкция и чертежи

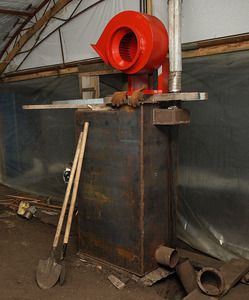

Пиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Пиролизный котел своими руками: инструкция и чертежи

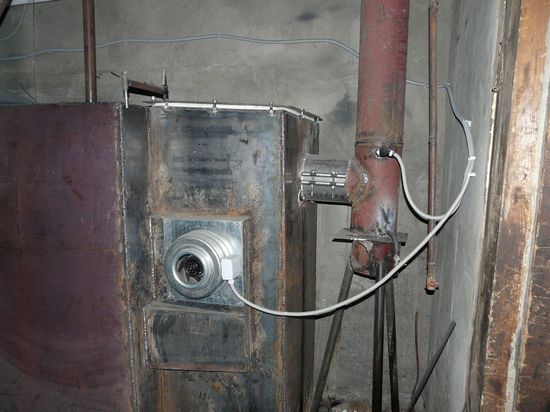

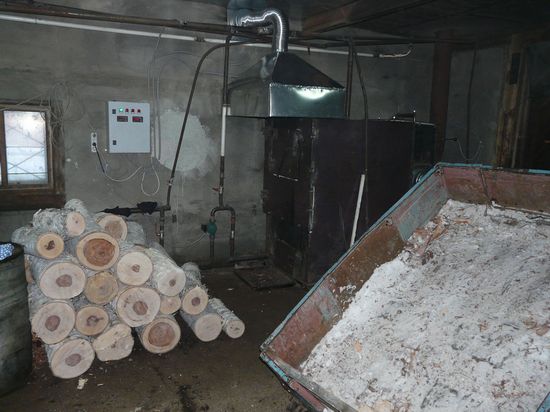

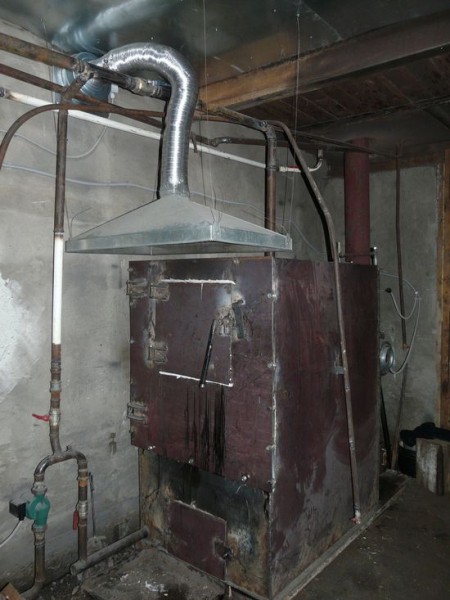

Вытяжка около котла

Пиролизный котел своими руками: инструкция и чертежи

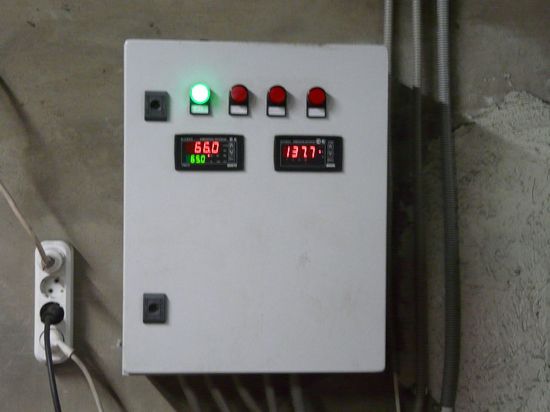

Блок автоматики (подключен насос, вытяжка и датчики)

Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

  • для установки отопительного агрегата нужно выделить отдельную котельную;
  • в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
  • расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
  • перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
  • котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
  • дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

Чем топить пиролизный котел?

Пиролизный котел своими руками: инструкция и чертежи

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

  • дрова;
  • торф в брикетах;
  • антрацит;
  • древесные гранулы и брикеты;
  • бурый уголь;
  • кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Пиролизный котел своими руками: инструкция и чертежи

Чем топить котел

Пиролизный котел своими руками: инструкция и чертежи

Чем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова. Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%.

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Пиролизный котел своими руками: инструкция и чертежи

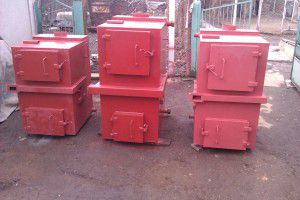

Котел пиролизный

Цены на брикеты топливные

Брикеты топливные

Советы специалистов по топке котла

Давайте посмотрим, что говорят профессионалы в отношении выбора оптимального вида топлива.

Так, при топке древесиной будет образовываться много дыма. Чтобы избавиться от сопутствующих этому неудобств, по краям загрузки нужно укладывать поленья более крупного размера, а в центр класть мелкую растопку.

В густонаселенных местностях рекомендуется воздерживаться от использования торфа, т.к. в процессе его сжигания выделяется большое количество углекислого газа и в атмосферу выводятся различные крупные частицы, что вряд ли понравится соседям.

Для эффективного использования антрацита нужен сильный очаг. Мощности пиролизного котла обычно не хватает для полного сжигания такого топлива. Чтобы уменьшить расходы, отсеивайте от пепла крупные уцелевшие фрагменты и используйте их повторно.

Таким образом, владея навыками работы со сваркой и следуя приведенным рекомендациям, вы сможете самостоятельно изготовить эффективный, надежный, безопасный и экономичный пиролизный котел.

Пиролизный котел своими руками: инструкция и чертежи

Работа котла

Удачной работы!
