Печка щепочница своими руками: чертежи

0 331

Самодельная походная печка щепочница сделанная своими руками: чертежи, фото и подробное описание прилагается.

С наступлением теплых весенних деньков, наш народ тянется к природе, пожарить шашлыки, сварить уху, покоптить рыбку. Некоторые делают это в «цивилизованных» условиях на даче, но большинство согласится со мной, что приятнее это делать в «диких» условиях, на берегу речки или в лесу.
Вот и я отношусь к такому большинству, люблю побыть «наедине» с природой и готовить пищу на открытом огне.

Но, если готовить на костре, то требуется много дров, а в местах традиционного отдыха народа, найти дрова порой затруднительно, к тому же, соответствующие органы объявляют пожароопасный период с запретом разведения костров.
Вместе с тем существует прекрасная альтернатива костру — это печь-щепочница, топливом для которой служат щепки, палочки, шишки и прочее подобное топливо.
Побродив по просторам интернета я изготовил и, в течение лета, неоднократно использовал вот такую печь.

Печка щепочница своими руками: чертежи

Первоначально определился с размерами. Необходимо было сделать печурку для приготовления, например ухи, для компании из 4-6 человек. Для этого необходимо использовать кастрюлю не менее 3-х литров, но и не более 5-ти литров. Как правило, посуда такого объема бывает диаметром не менее 20-25 сантиметров.
Исходя из таких габаритных размеров «посуды» разработал чертежи будущей печки.

Печь решил собирать без применения болтов, винтов и тому подобному, а с применением принципа «защелки или задвижки», когда выступ одного элемента вставляется в прорезь на другом элементе.

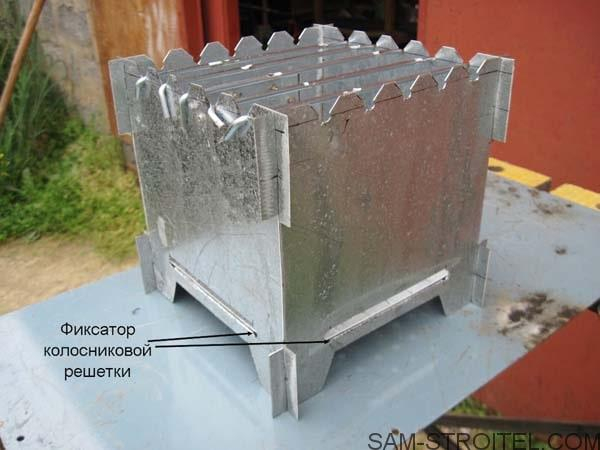

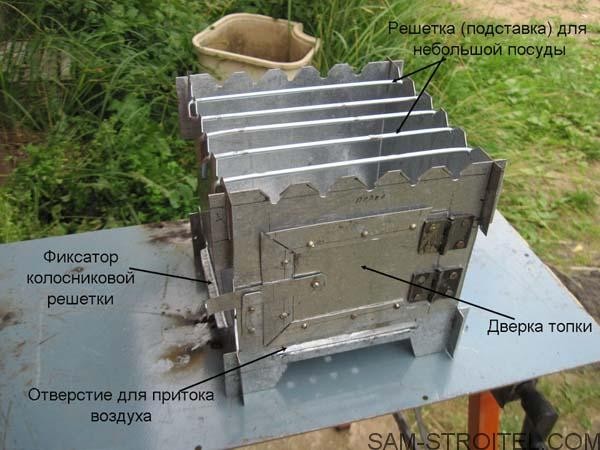

В передней панели решил сделать окно, закрываемое дверцей, для загрузки топлива. Под окном сделал пропил и отогнул вовнутрь, чтобы использовать в качестве фиксатора для колосниковой решетки. Подобные фиксаторы сделаны в каждой из панелей.

Печка щепочница своими руками: чертежи

Печка щепочница своими руками: чертежи

Печка щепочница своими руками: чертежи

Вот собственно чертежи печки щепочницы.





Печка щепочница своими руками: чертежи

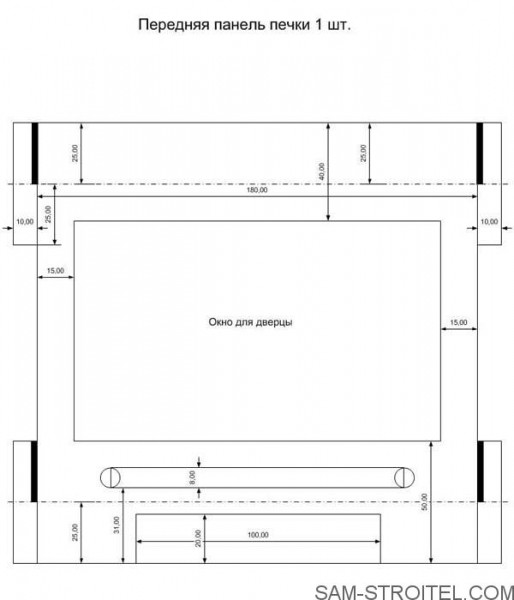

На передней и задней панелях сделаны пропилы (на чертеже черные жирные вертикальные линии), которые входят в зацепление с аналогичными (но зеркальными) пропилами на боковых панелях. В нижних частях каждой панели сделаны прямоугольные вырезы шириной 100 мм и высотой 20 мм, служащие для притока кислорода при горении топлива.

Печка щепочница своими руками: чертежи

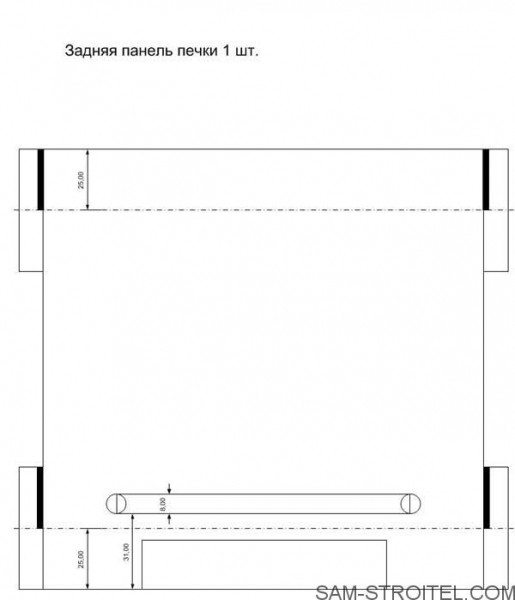

Задняя панель отличается от передней только отсутствием окна для загрузки топлива.

Печка щепочница своими руками: чертежи

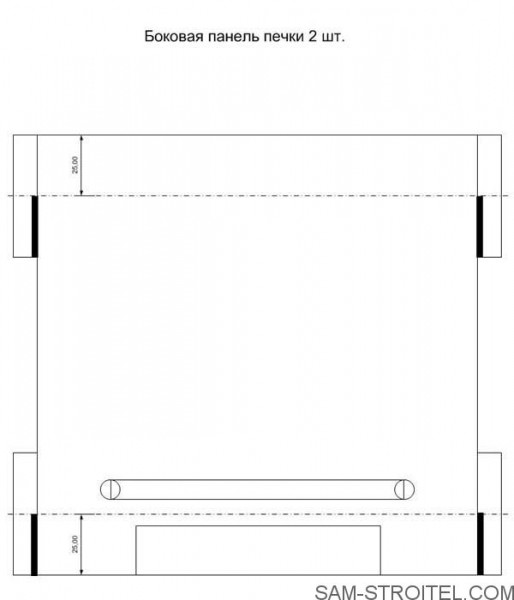

Боковые панели одинаковые, отличаются от задней только наличием пропилов для взаимного сцепления, «зеркальных» по отношению к задней и передней панелям.

Печка щепочница своими руками: чертежи

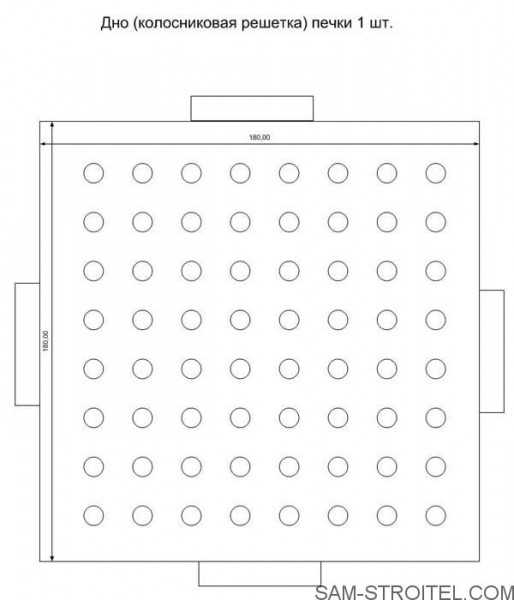

Колосниковая решетка с отверстиями для притока воздуха при горении топлива. Дополнительные выступы с каждой стороны колосниковой решетки (смотри чертеж) в последствии были удалены, так как мешали быстрой сборке печки.

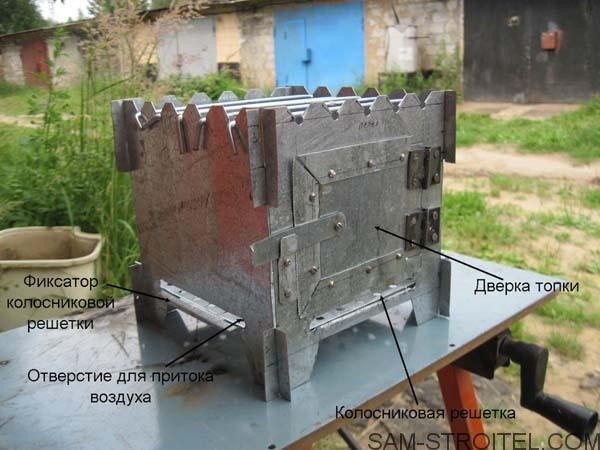

Сборка печки очень проста, и занимает менее минуты. Боковые панели соединяются фиксаторами с передней панелью, а затем задняя панель вставляется в фиксаторы боковых панелей. За cчет взаимной фиксации панелей вертикальной деформации после сборки не происходит. На выступы для фиксации колосниковой решетки укладывается сама решетка, которая препятствует диагональной деформации печки.

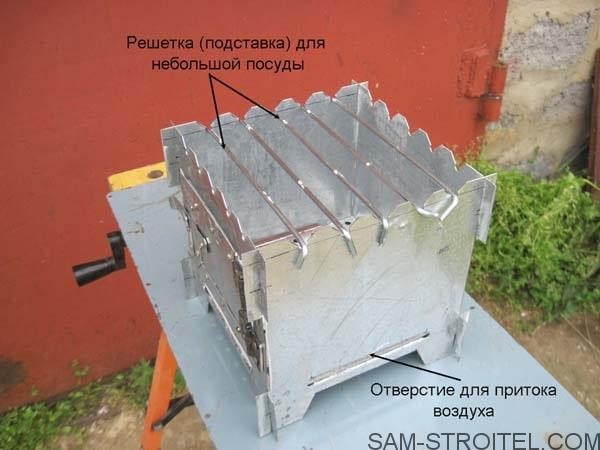

В верхней части каждой панели сделаны треугольные пропилы (своеобразный дымоход), заканчивающиеся отверстием диаметром 5 мм. В данные отверстия укладывается решетка (подставка) для небольшой посуды. Сразу оговорюсь, исходя из опыта эксплуатации, к новому пикниковому сезону планирую связать прутья решетки поперечинами (точечной сваркой) для более жесткой фиксации.

Печка щепочница своими руками: чертежи

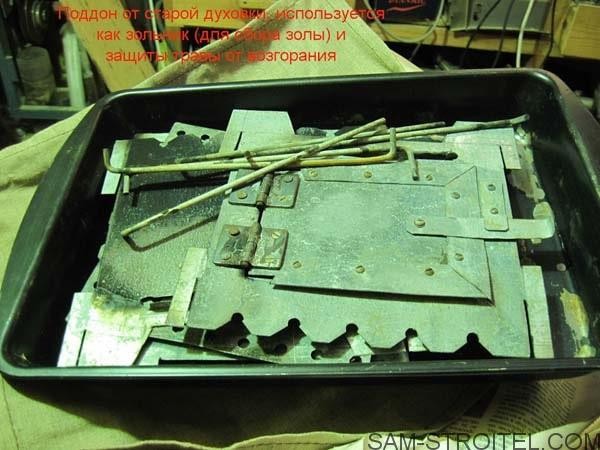

При использовании печь-щепотница устанавливается в прямоугольный поддон (противень), от старой газовой плиты. Данный поддон служит приемником золы и дополнительной защитой травы от случайного возгорания. Также в поддон складываются элементы печки после ее разборки для хранения.

Печка щепочница своими руками: чертежи

Использование данной печки в течение лета 2018 года обеспечило приготовление ухи (пару раз), приготовление чая (постоянно), копчение рыбы (мяса, сала) с помощью портативной коптильни. Во всех случаях в качестве топлива использовались щепки, палочки, шишки и т.п.
Из недостатков отмечу: малую толщину металла, я использовал лист оцинковки, толщиной 0,8 мм. Рекомендую при изготовлении использовать металл толщиной не менее 1,5-2 мм.

Автор самоделки: Valentinyich
