Всем привет! Вот решил сделать в гараж, дровяную печь из металла, думаю это самый оптимальный вариант.
Конструкция сделана по принципу «Булеръяна», но со своими доработками. Внутри, топка обложена шамотными кирпичами, подача воздуха в трубы теплообменника, принудительная, сделан выдвижной зольник с заслонкой.
А теперь более подробно…

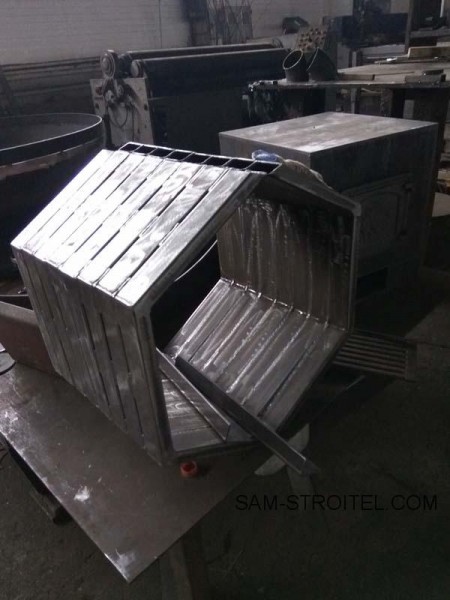

Корпус печки сделан из профильной трубы 60 х 30 х 3 мм. Передняя и задняя стенки из листового металла толщиной 6 мм. На рисунке показана схема печи.
Размер топки 600 х 620 мм, глубина 480 мм, высота с ногами 800 мм.
На одну секцию (кольцо) ушло ровно 2 метра профильной трубы.
Вдоль всей боковой стороны печи я сделал полку под кирпич. Вовнутрь топки на полку, поставил шамотный кирпич ША-8.
Ящик зольника — выдвижной, для удобства сбора золы, в нем же расположил заслонку.
Отбойник пламени изготовлен из 6 мм стали.

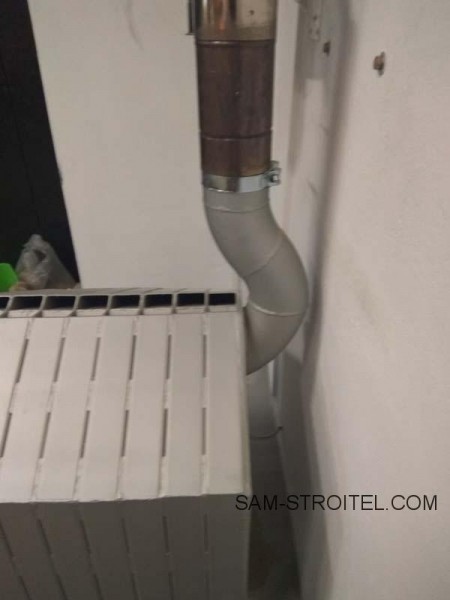

Трубу дымохода от печи сделал из двух отводов, причудливая форма обусловлена тем, что нужно было отодвинуть дымоход от стены на безопасное расстояние и минимизировать расстояние между печью и стеной.

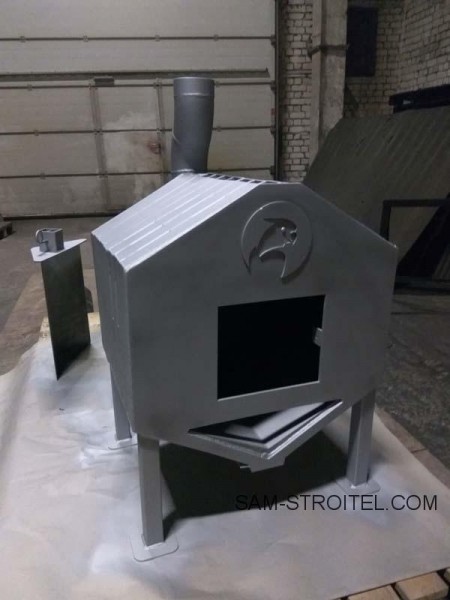

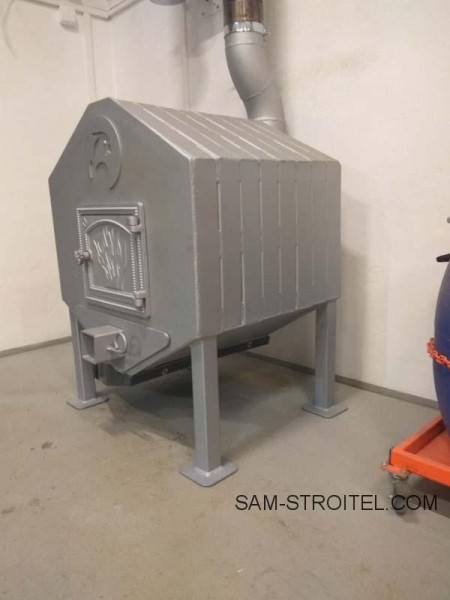

Дверца покупная, чугунная. Печь покрашена термостойкой краской.

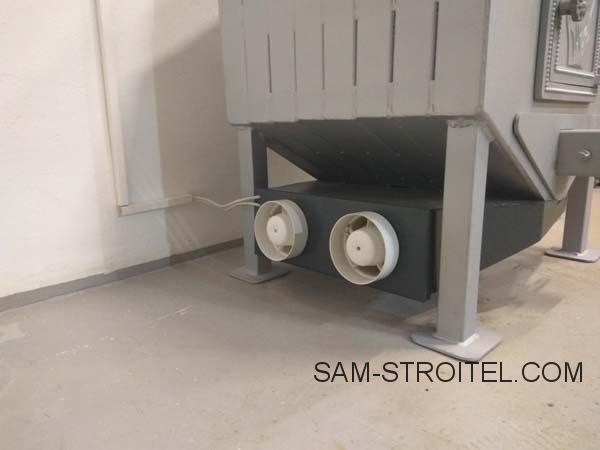

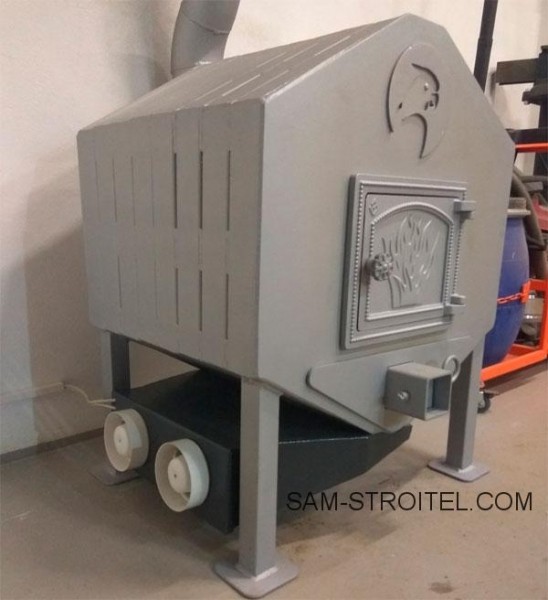

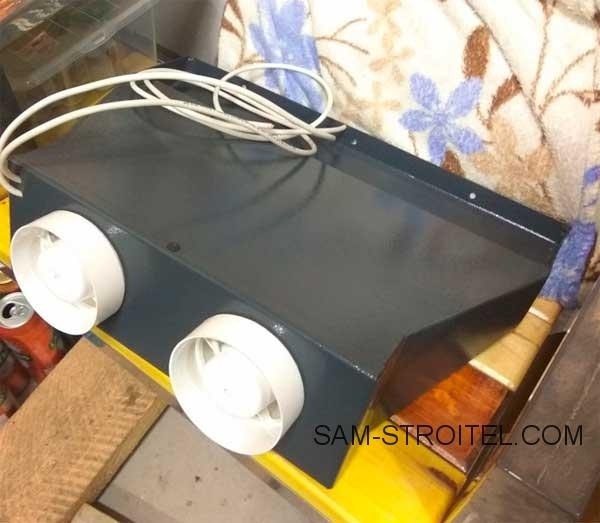

Изготовил короб воздуховода из 1,5 мм стали под два вентилятора, покрасил порошковой краской.
Замерил пирометром температуру на выходе из труб теплообменника.
Самодельную печь испытывал все выходные, она показала себя с лучшей стороны. Но всё же сделаю несколько доработок: вырежу небольшой колосник из 6 мм стали, и продумаю какой-то распределитель потоков горячего воздуха от печи. Так что к холодам я готов!
Автор самоделки: Hellmann.
