В прошлой статье мы рассмотрели процесс сборки ракетной печи походного типа, конструкция печи ракетного типа позволяет получить максимально возможный выход тепловой энергии методом дожигания пиролизных газов, которые образуются при первичном горении древесины.
.
Ракетную печь можно также использовать для отопления помещений, дач, гаражей, в этой статье мы рассмотрим конструкцию такой печки сделанной из газовых баллонов.
Чтобы печь ракетного типа эффективно обогревала помещение нужно дополнительно сделать камеру для дожигания пиролизных газов, таким способом теплоотдача печки значительно увеличится и расход топлива уменьшится.
В качестве емкости для дожигания пирозизных газов можно использовать обычный газовый баллон из-под пропана, диаметр баллона составляет 300 мм, высота около 900 мм, такая ёмкость лучшим образом подходит для изготовления печки ракетного типа с дожиганием пиролизных газов.
Схема печи ракеты из газового баллона.
Содержание статьи:

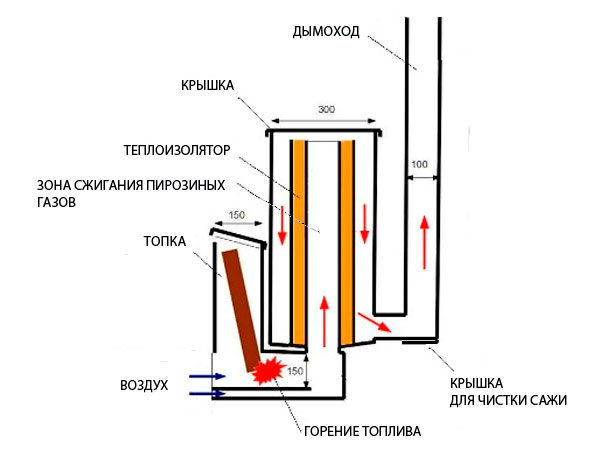

На рисунке представлена схема чертёж ракетной печи из баллона.
Принцип работы печки ракетного типа следующий: над топкой установлена вертикальная труба, которая, создаёт реактивный эффект. При горении дров в топке горячие газы вихрем выталкиваются по трубе с характерным гулом, что и послужило названием печки – «Печь ракета». Из трубы пиролизные газы попадают в разогретую камеру где и догорают при этом выделяя дополнительное тепло.
Изготовление ракетной печи.
Чтобы сделать печь понадобятся следующие материалы:

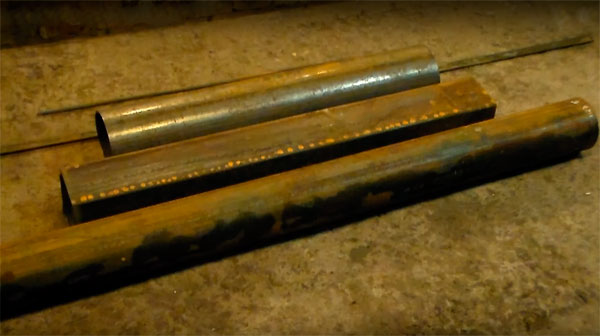

- Труба длиной — 0,8 м (диаметр 158 мм, толщина стенки 4 мм).
- Труба длиной — 1,5 м (диаметр 127 мм, толщина стенки 3,5 мм).
- Профильная труба длиной — 1 м (сечение 120 х 120 мм, толщина стенки 4 мм).
- Пустой газовый пропановый баллон – 2 шт.
- Листовой металл.
- Металлические пруты.
- Перлит.
- Труба для дымохода диаметром 120 мм.

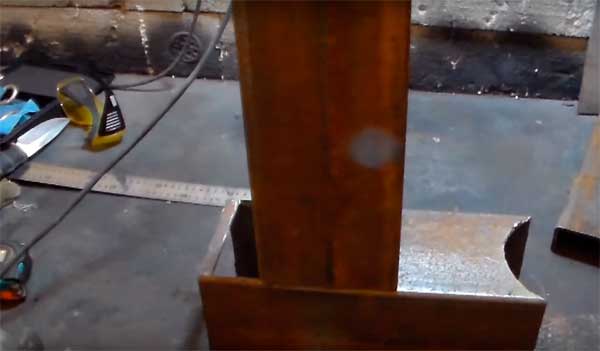

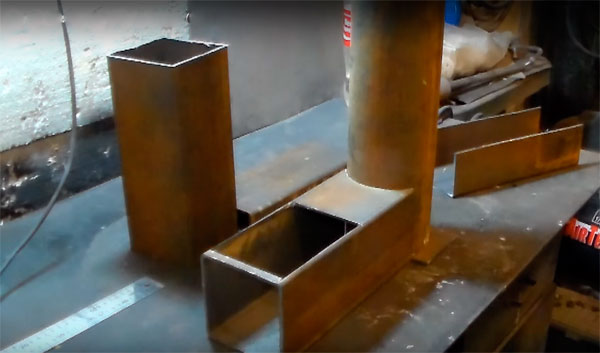

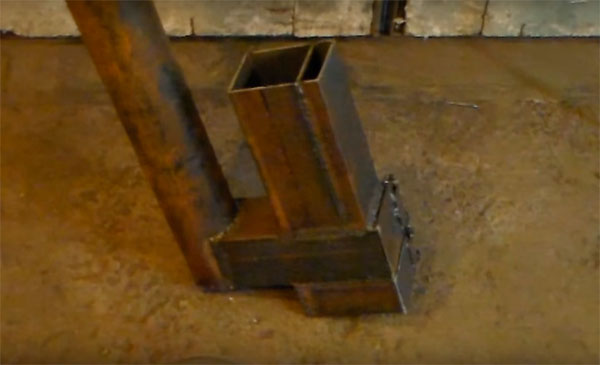

Из профильной трубы вырезаем два куска длиной по 300 мм и один кусок для лежака 350 мм. В лежаке болгаркой выпиливаем отверстия под топку и вертикальную трубу.

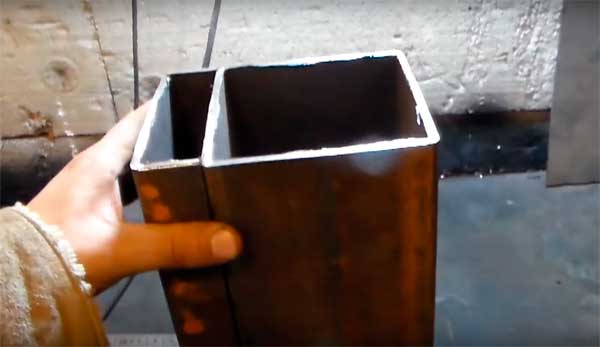

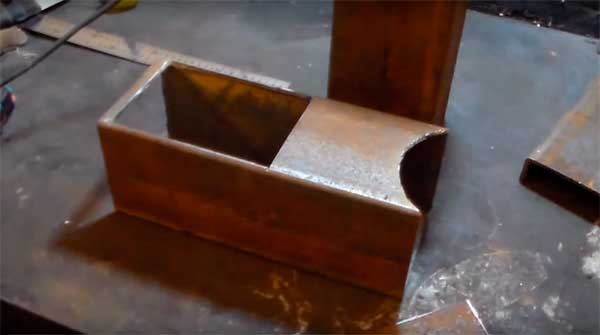

Один кусок профильной трубы распиливаем вдоль и привариваем к топке, это будет канал для подачи воздуха в топку.

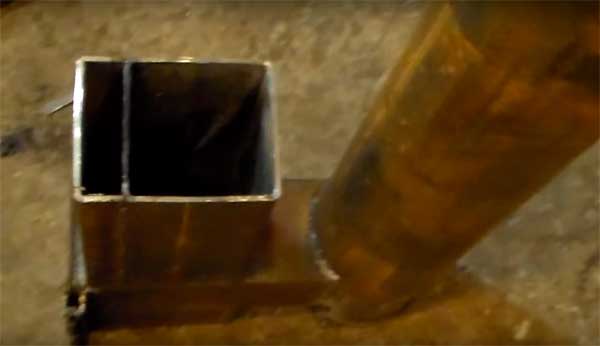

Свариваем топку с трубой.

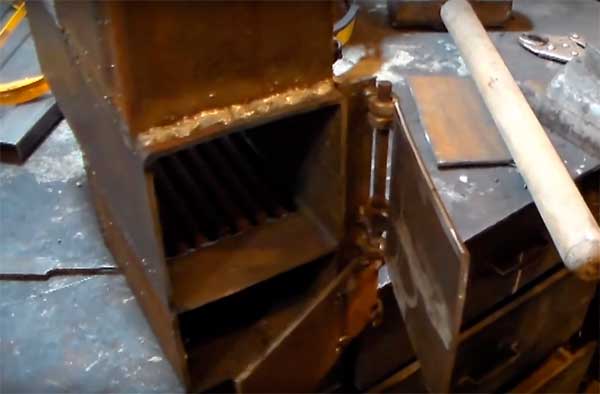

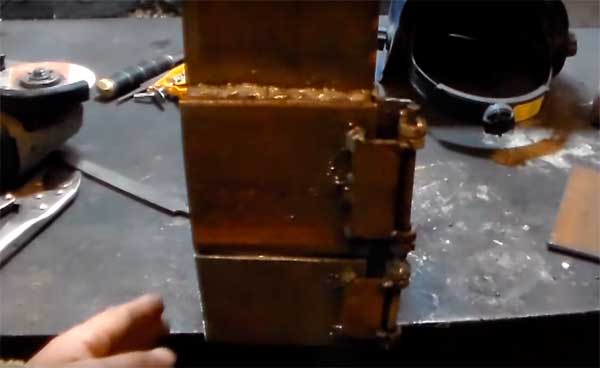

Из прутов арматуры делаем колосники, для топки и зольника сделаны дверцы.

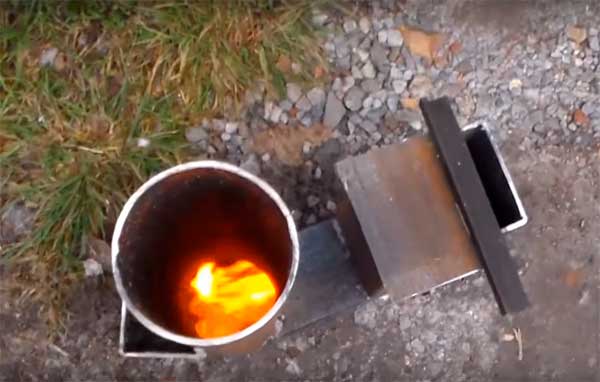

Проверка работоспособности печи. Первичная камера горения готова, теперь изготовим камеру вторичного горения для пиролизных газов.
Из нижней части баллона вырезается проём под топку, к баллону приваривается колено трубы диаметром 120 мм под дымоход.
В нижней части трубы сделана дверка для чистки дымохода.

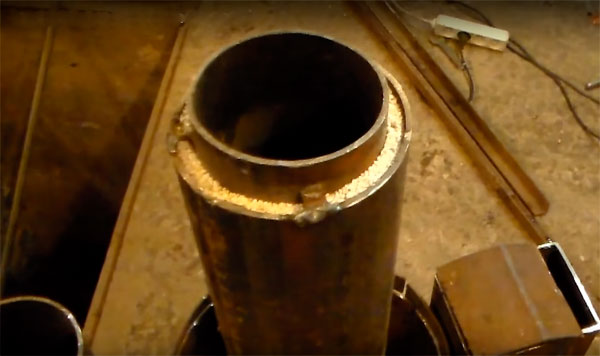

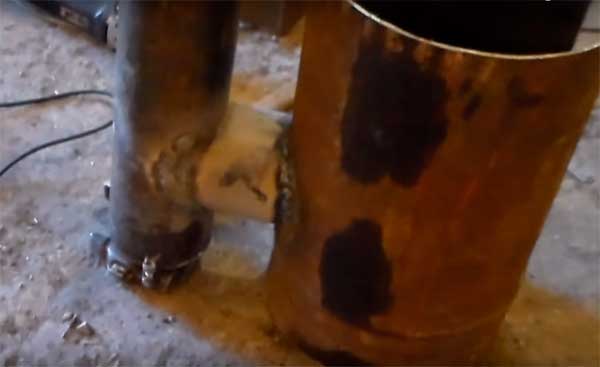

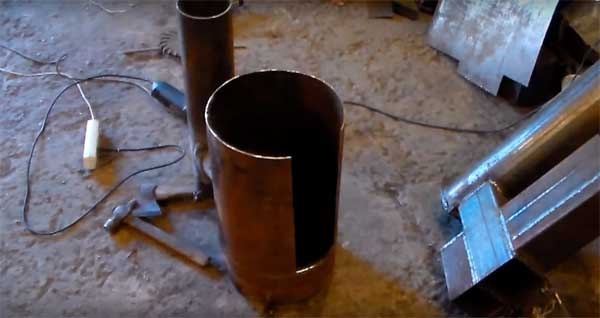

На трубу одевается и приваривается кусок трубы большего диаметра, топку привариваем к баллону.

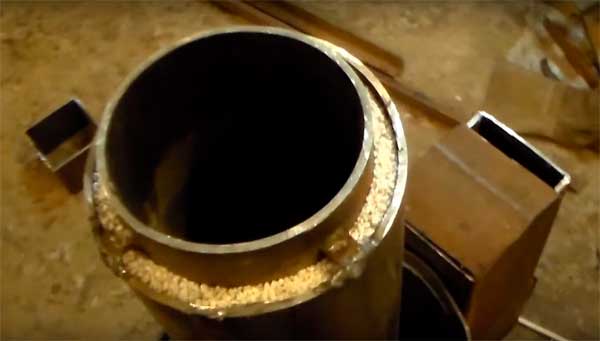

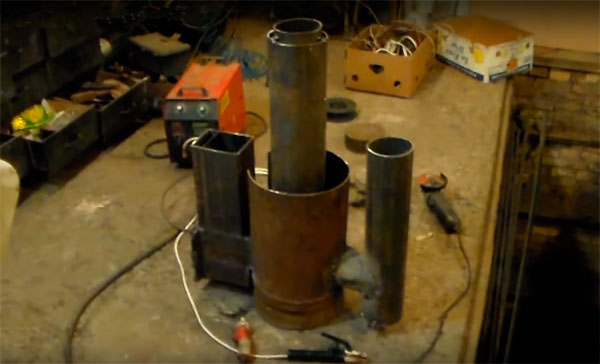

Пространство между трубами засыпаем перлитом который служит теплоизолятором и завариваем.

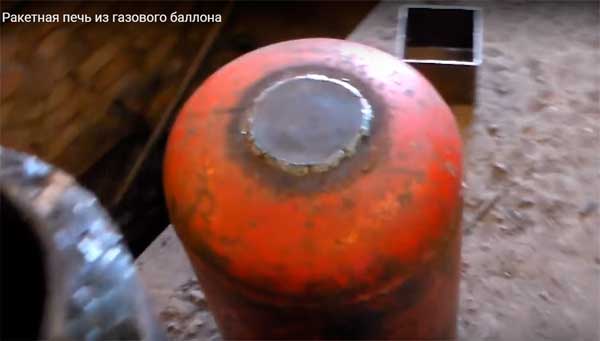

У второго баллона нужно отрезать дно и заварить отверстие от вентиля, это будет ёмкость для дожигания пиролизных газов.

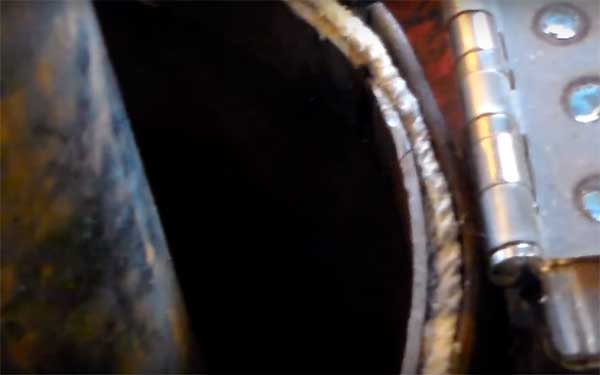

Части баллонов стыкуются между собой в паз сделанный из приваренных двух колец, чтобы соединение было более герметичным в сам паз уложен асбестовый шнур.

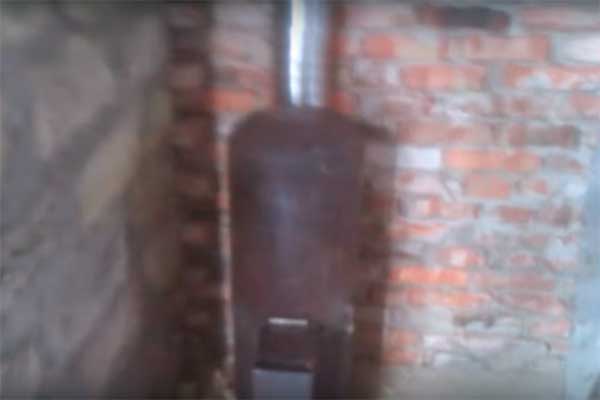

Печь в собранном виде.
Подробно процесс изготовления ракетной печи можно посмотреть в этом видео, где автор показывает все этапы изготовления и саму печь в работе.
Видео ракетная печь из газового баллона.
