Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Изготовление печи

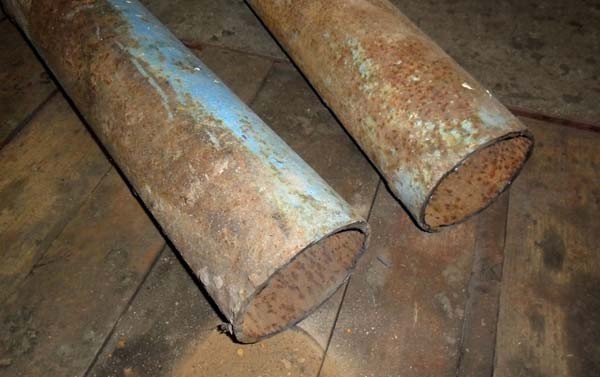

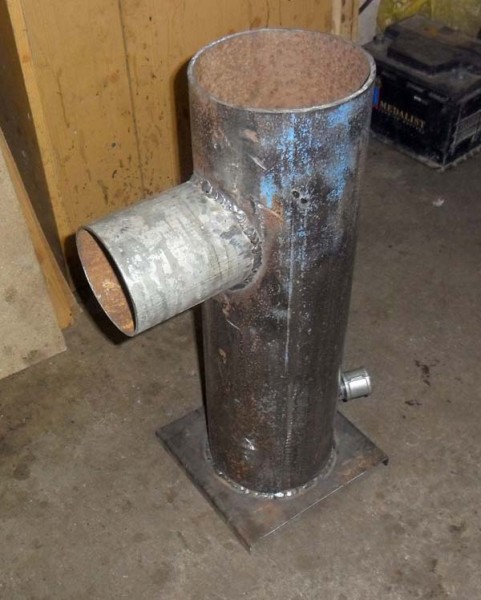

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Печь на отработке своими руками

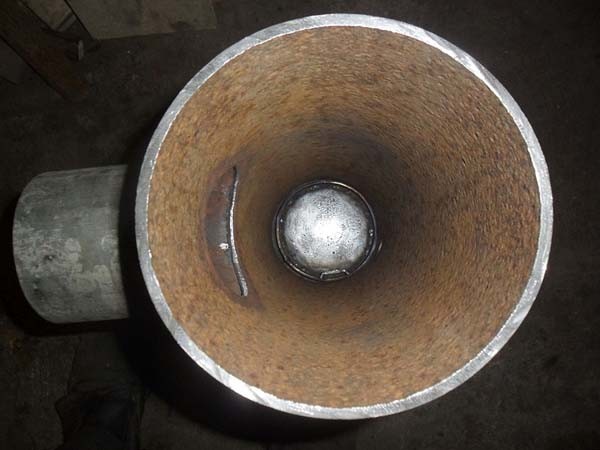

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Печь на отработке своими руками

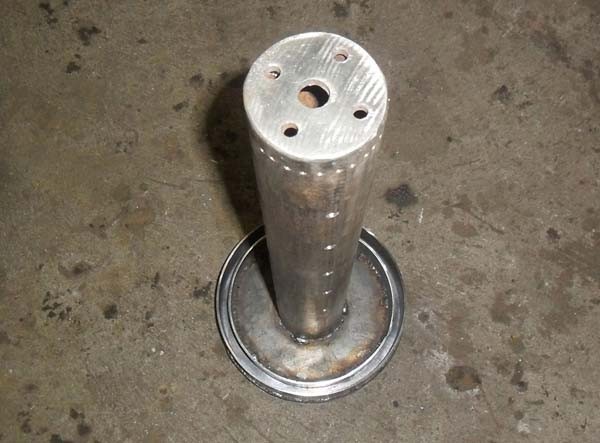

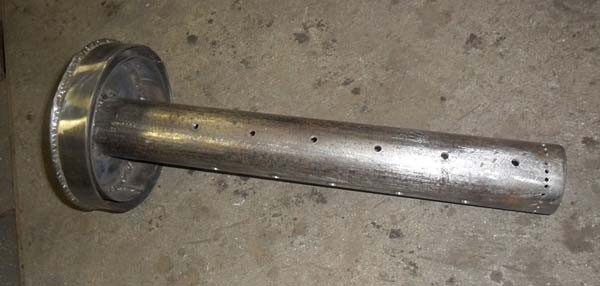

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

Печь на отработке своими руками

Печь на отработке своими руками

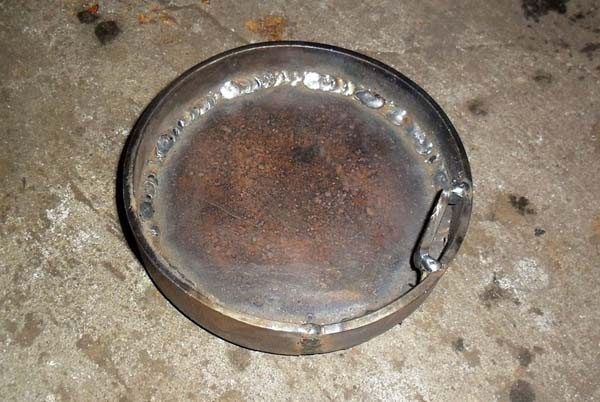

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Печь на отработке своими руками

Печь на отработке своими руками

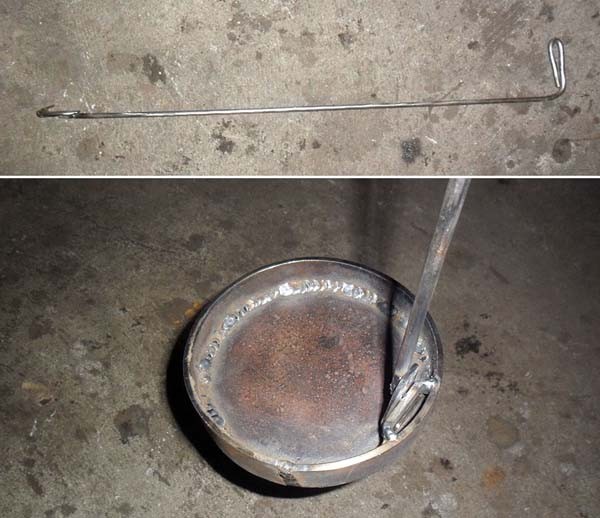

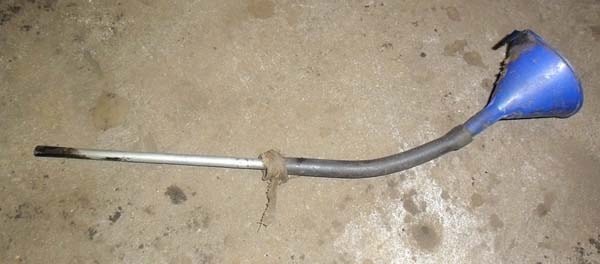

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Печь на отработке своими руками

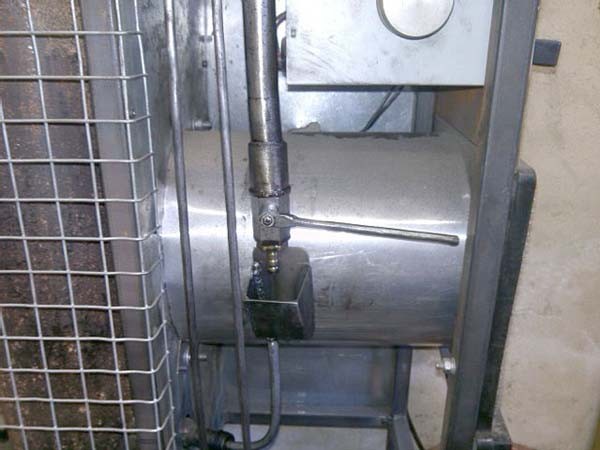

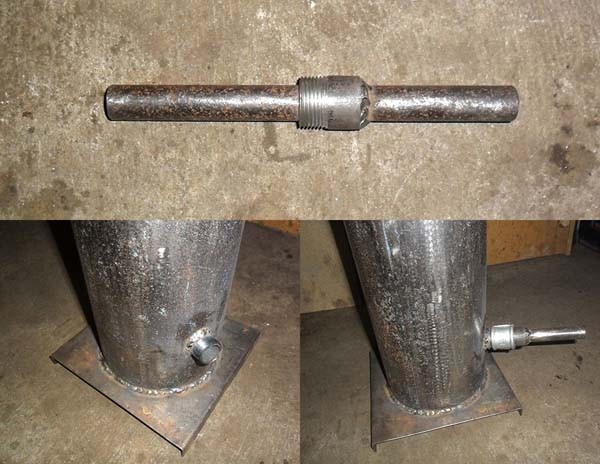

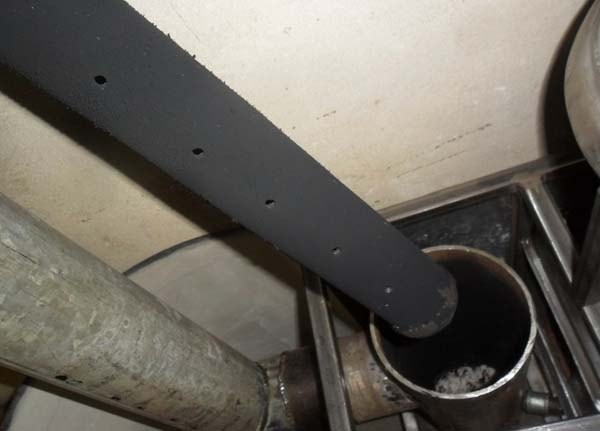

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Печь на отработке своими руками

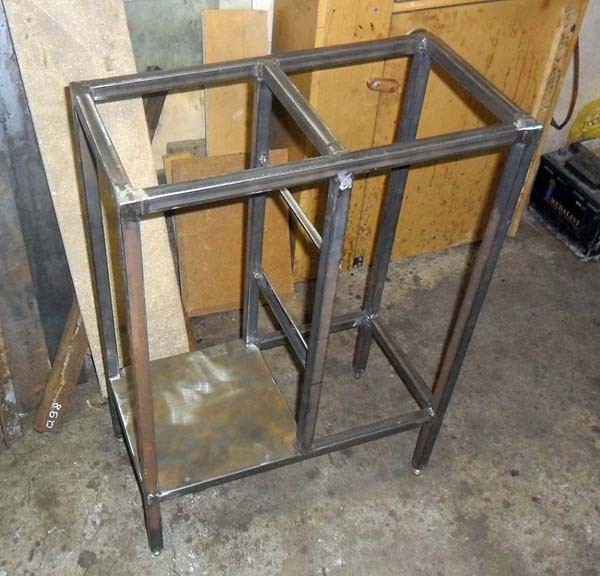

Для всего этого из квадратной трубы сварил раму:

Печь на отработке своими руками

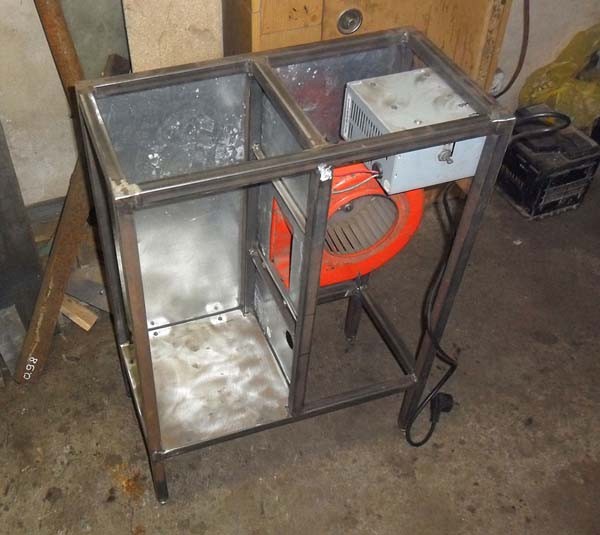

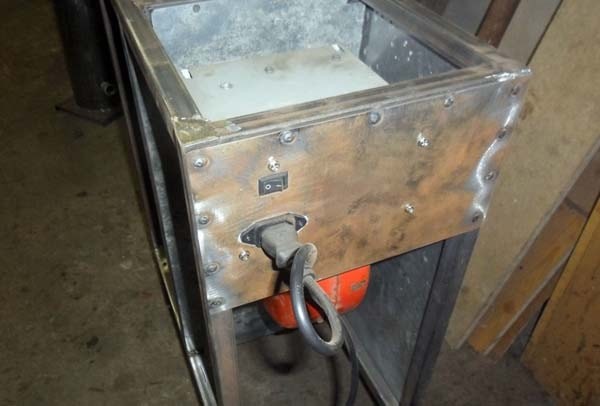

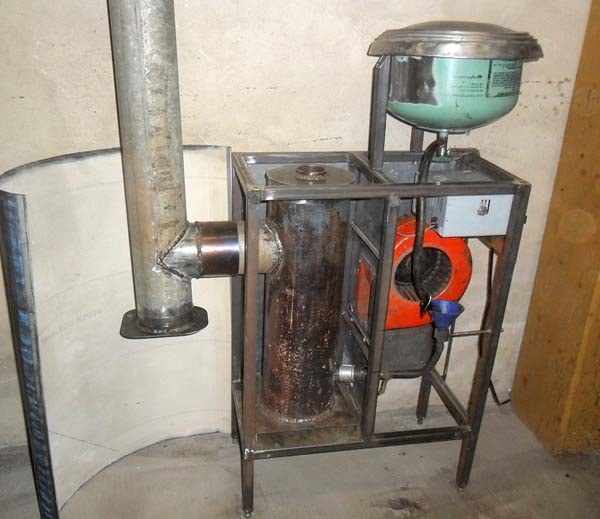

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Печь на отработке своими руками

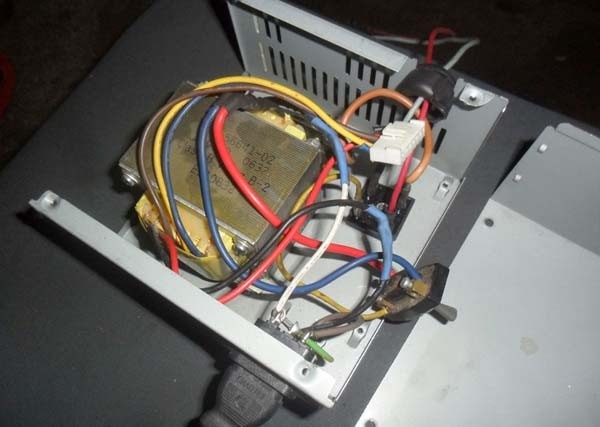

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

Печь на отработке своими руками

Печь на отработке своими руками

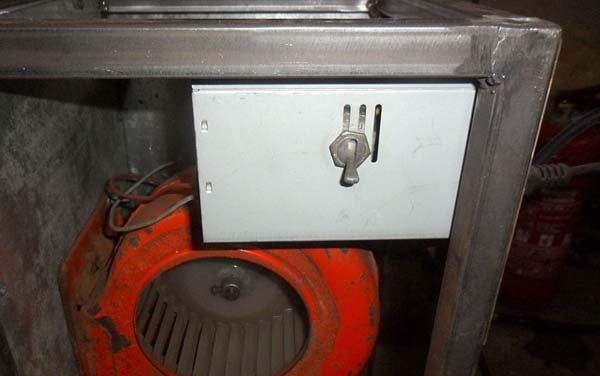

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Печь на отработке своими руками

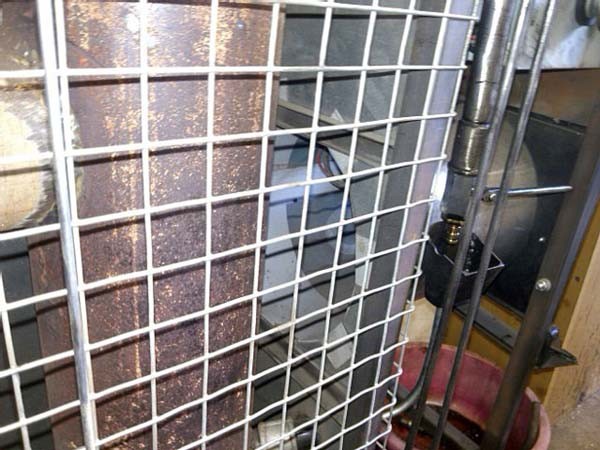

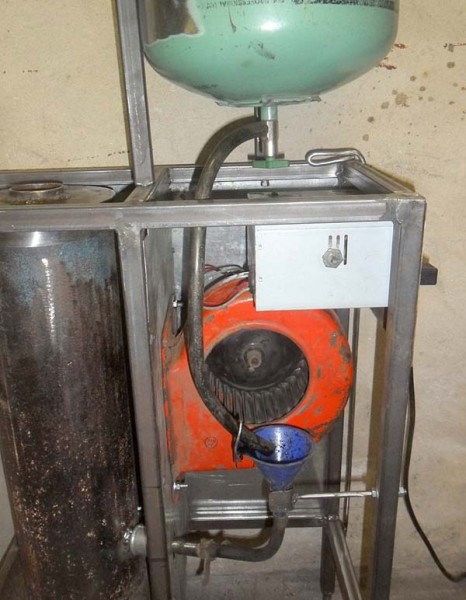

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Печь на отработке своими руками

Скорость подачи регулируется краником на баллоне.

Печь на отработке своими руками

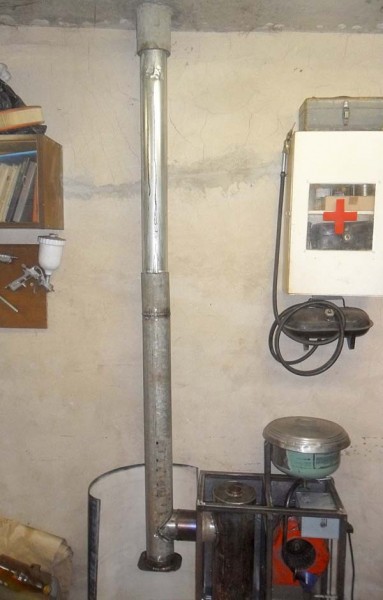

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

Печь на отработке своими руками

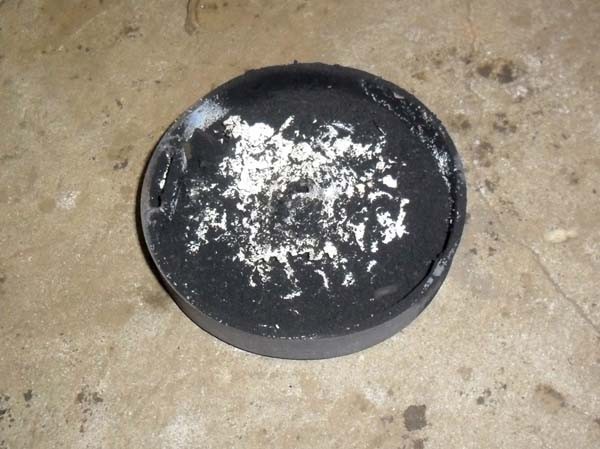

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Печь на отработке своими руками

Печь на отработке своими руками

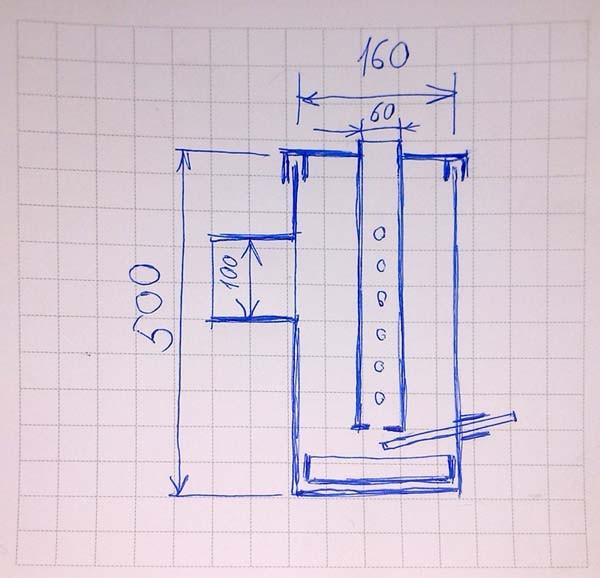

Чертежи печи на отработке.

Печь на отработке своими руками

Печь на отработке своими руками

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Печь на отработке своими руками

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

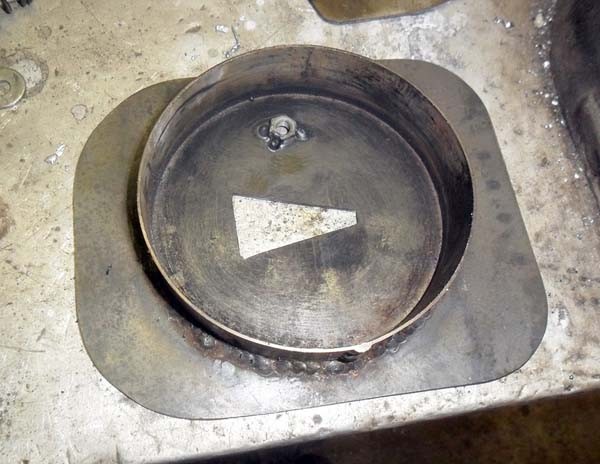

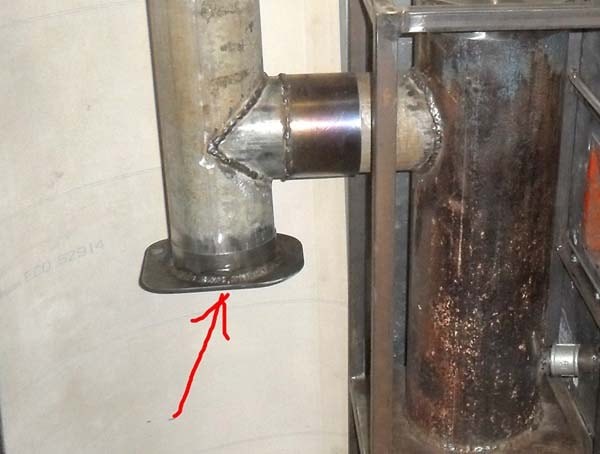

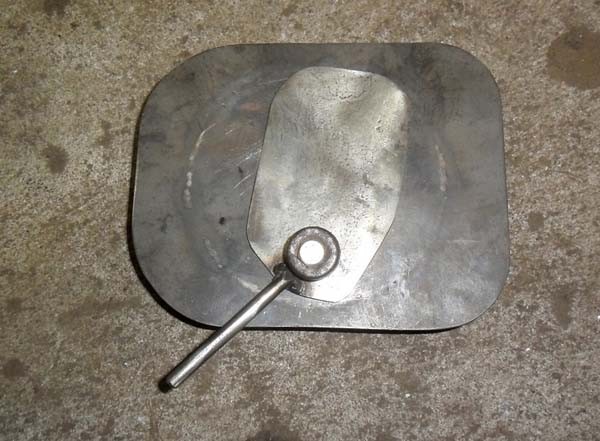

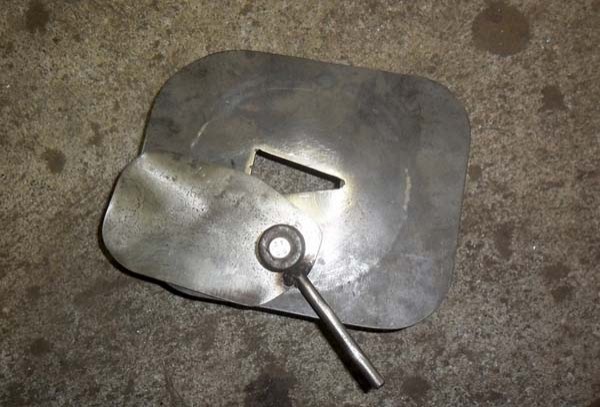

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Печь на отработке своими руками

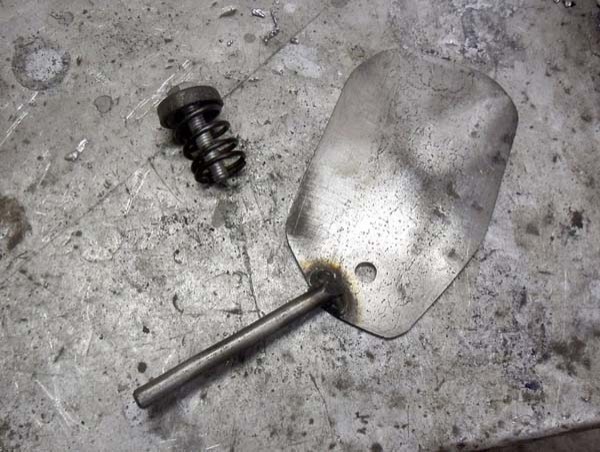

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Печь на отработке своими руками

Печь на отработке своими руками

Печь на отработке своими руками

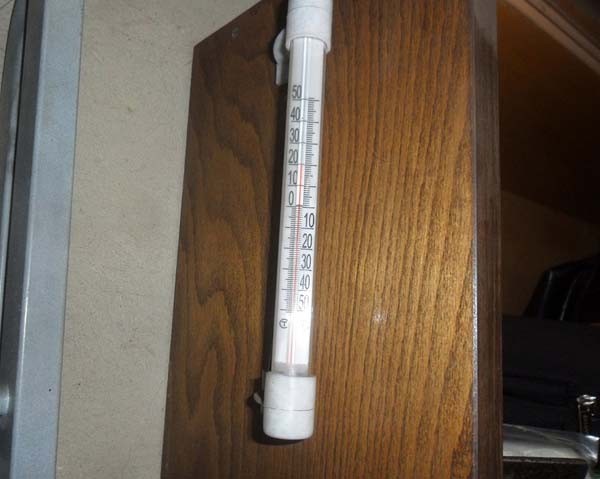

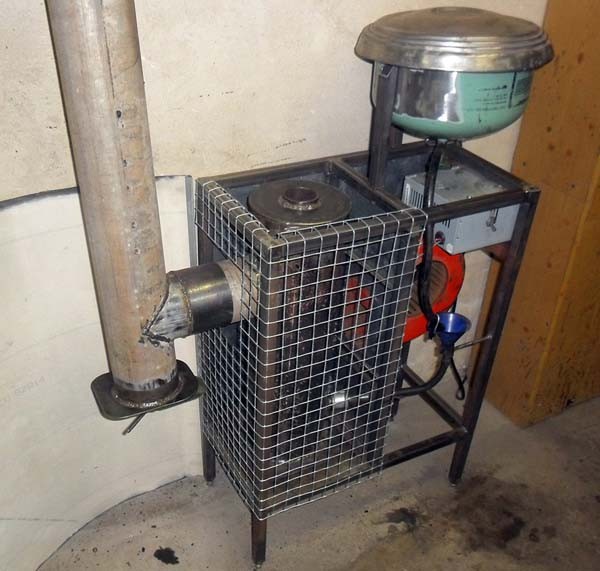

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Печь на отработке своими руками

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Печь на отработке своими руками

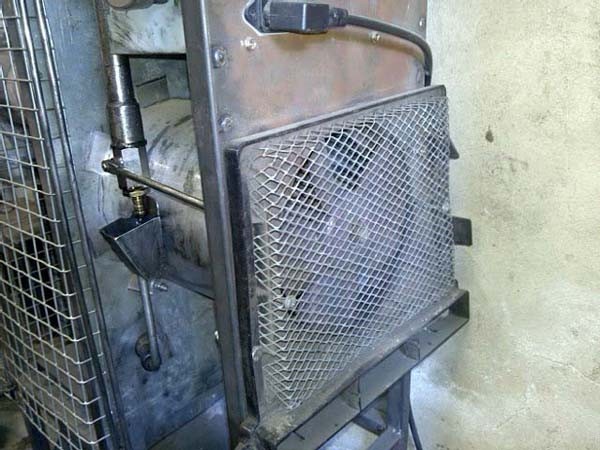

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Печь на отработке своими руками

Печь на отработке своими руками

Печь на отработке своими руками

Автор самоделки: Глеб из г. Минск. Беларусь.
