Печь на отработанном масле с водяным контуром: чертежи, фото

Подробные чертежи печи на отработанном масле с водяным контуром для отопления гаража: фото печи сделанной своими руками с описанием.

Конструкция обычной печки на отработке состоит из двух камер, нижняя — это ёмкость для топлива, верхняя это теплообменник, между камерами приварена труба с боковыми отверстиями — это камера для сгорания паров кипящего масла.

Масло само по себе не горит, горят его пары, чтобы масло начало испаряться нужно в нижний бак налить масло и треть стакана бензина. Затем фитилём на палке через отверстие поджигаем бензин в бачке. Бензин сгорая выделяет тепло, масло закипает и начинает испаряться, пары воспламеняются и горят в трубе.

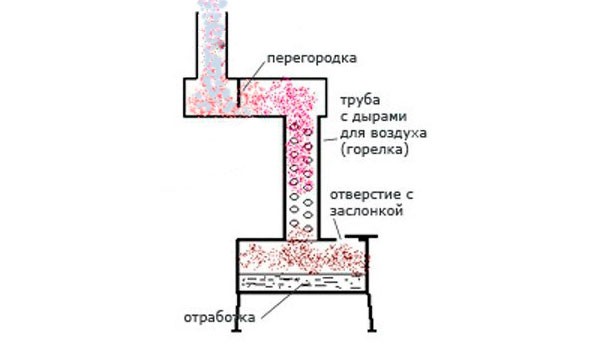

На рисунке показана схема печки.

Автор изготовил самодельную печку на отработке но уже с теплообменником для воды, под отопление гаражного бокса площадью 50 м².

Ёмкость котла 24 л, подключен циркуляционный насос, общая емкость всей отопительной системы 80 литров, система заполнена антифризом.

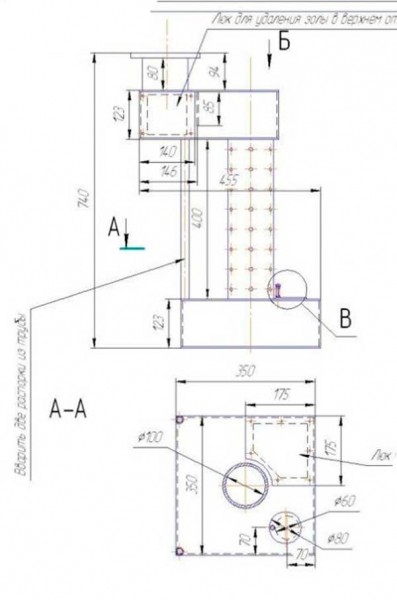

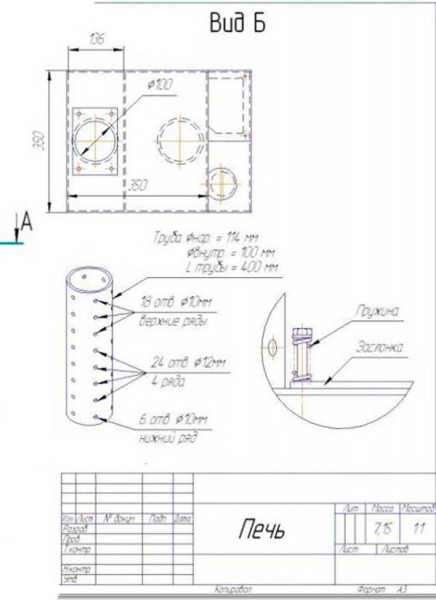

На рисунке показаны чертежи печи на отработанном масле.

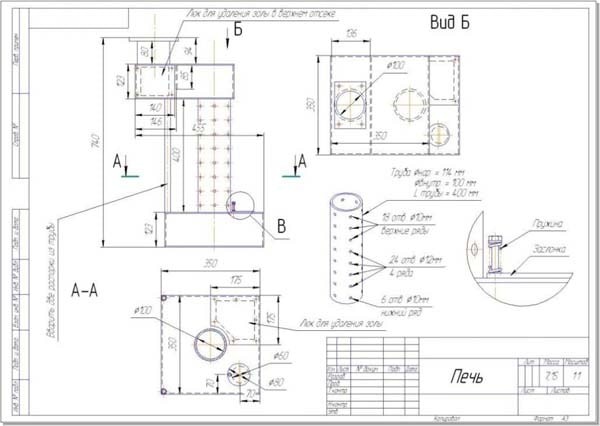

Этот самый чертеж печи более крупным планом.

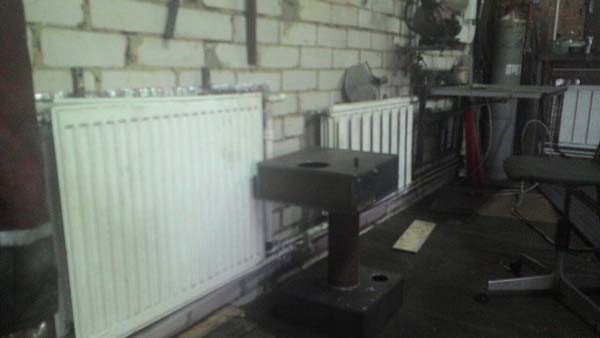

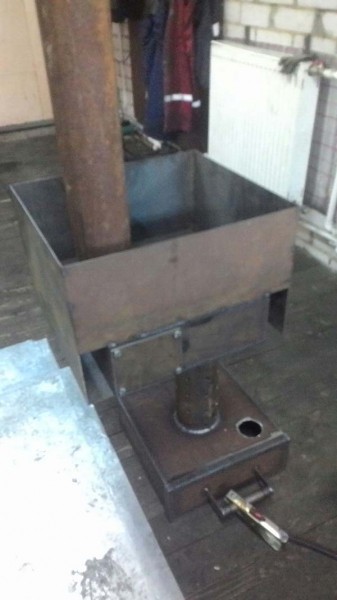

Процесс изготовления показан на фото.

В верхней камере предусмотрена съёмная боковая крышка для чистки сажи, на нижней камере есть отверстие с заслонкой для регулировки подачи воздуха.

Над верхней камерой приварен бак для нагрева воды.

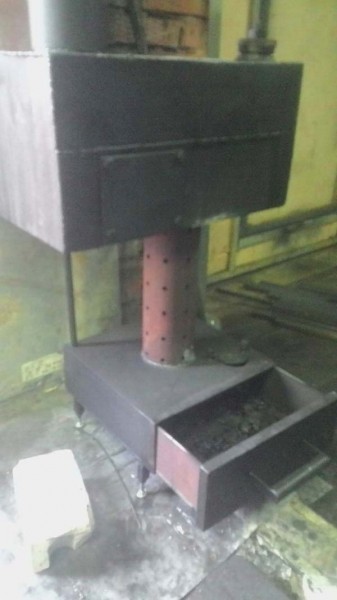

В нижней камере сделан выдвигающийся ящик для доливки отработанного масла.

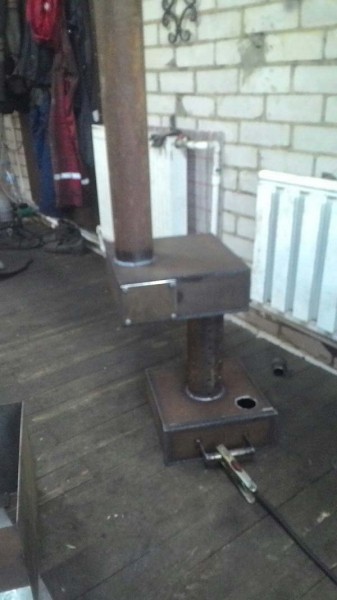

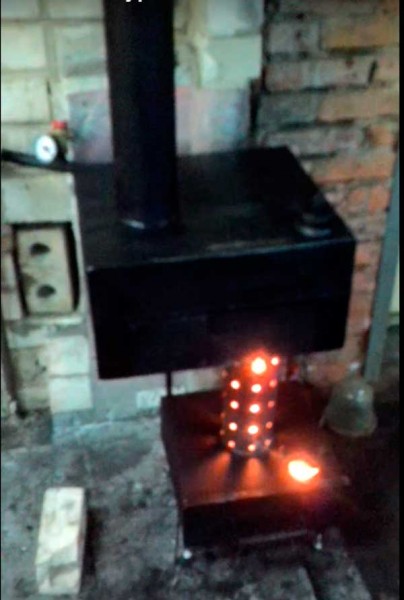

Общий вид самодельной печи с водяным контуром, расход отработки — примерно 1 литр на час горения.

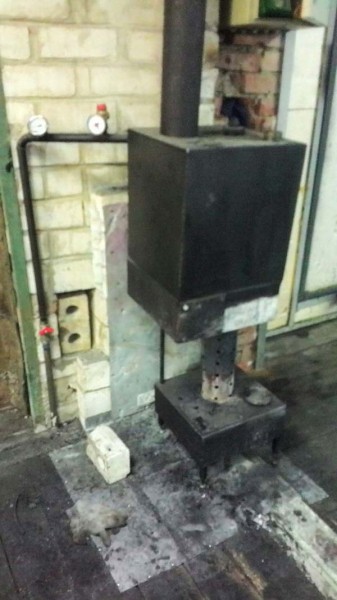

Эта самая печь с увеличенным баком.

На этом видео автор показал свою самодельную печь на отработанном масле в работе.

Автор самоделки: Александр Иванов.
