Печь из газовых баллонов сделанная своими руками

0 503

Печь из газовых баллонов сделанная своими руками

Чтобы отопить большой гараж-мастерскую, решил сделать самодельную печь из четырёх газовых баллонов.

Для изготовления этой печи, понадобилось четыре газовых баллона, подробный фото отчёт по изготовлению самоделки, показан на этих фото.

Для изготовления самоделки использованы материалы:

  • баллоны пропановые на 50 л – 4 шт;
  • арматура 12 мм – 5 м;
  • квадратная труба 15 х 15 мм – 1,5 м;
  • квадратная труба 20 х 20 мм – 8 м;
  • резьбовая шпилька 8 мм – 0,4 м;
  • пара стальных шаров (декоративных);
  • профильный лист 2 х 1 м – 2 шт;
  • труба 120 мм – 30 см;
  • листовой металл от 2 мм – 90 х 15 см;
  • гайки М8 – 20 шт.;
  • болты М8 70 мм – 4 шт.;
  • шайбы 32 мм – 4 шт.

И приступаем к работе. Первым делом подготовим баллоны. Нужно убедиться, что газ в баллонах закончился, затем нужно выкрутить краны.

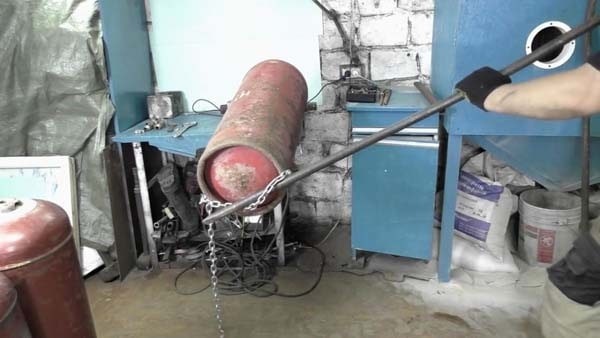

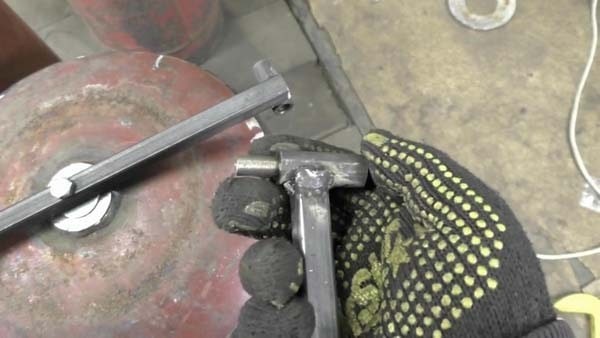

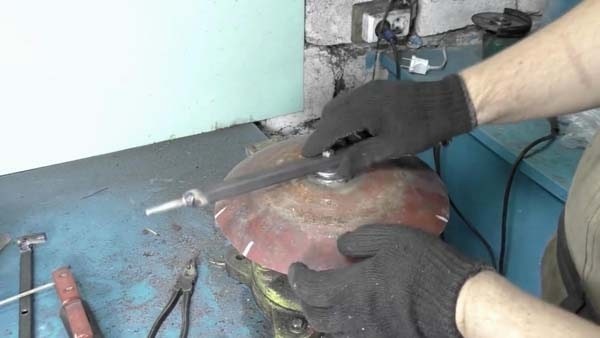

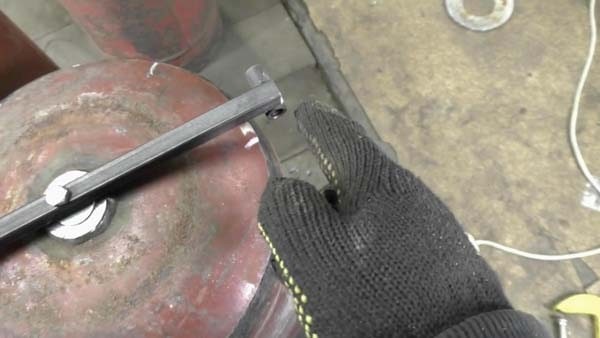

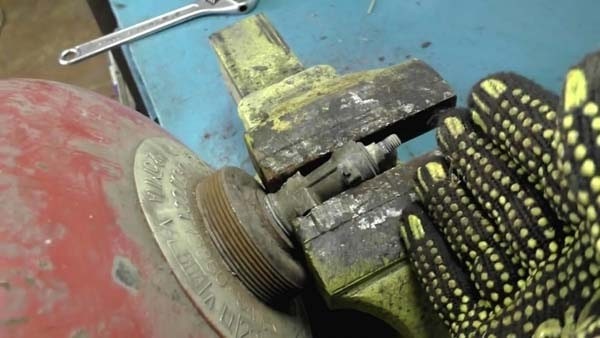

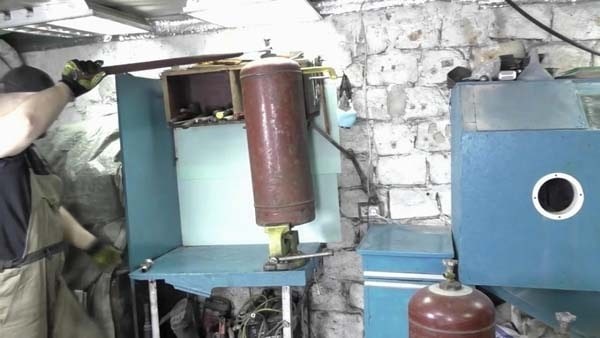

Используем разводной ключ. Чтобы облегчить усилия, я насаживаю кусок на рукоятку ключа, получается длинный рычаг, который позволяет без проблем скручивать краны.



Печь из газовых баллонов сделанная своими руками

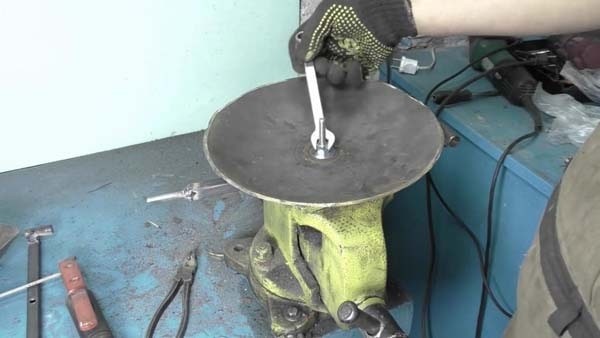

Можно использовать тиски.

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

После того как вентиль на баллоне откручен — сливаем из него остатки газолина.

Печь из газовых баллонов сделанная своими руками

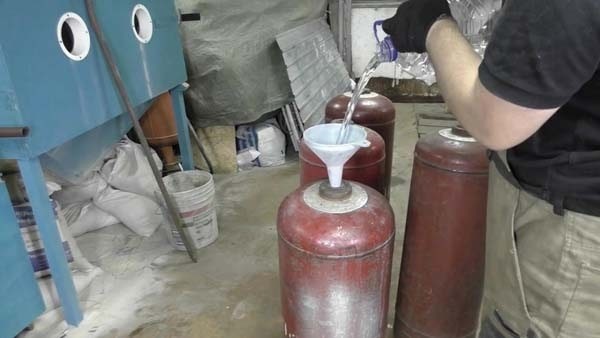

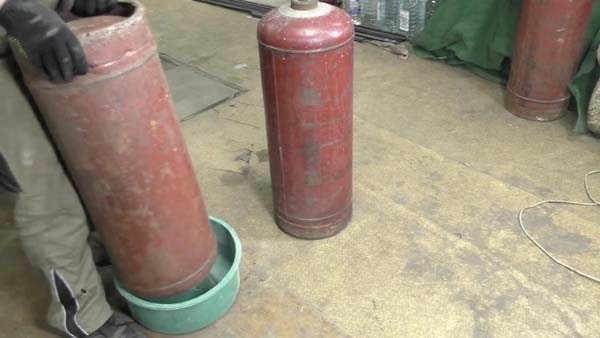

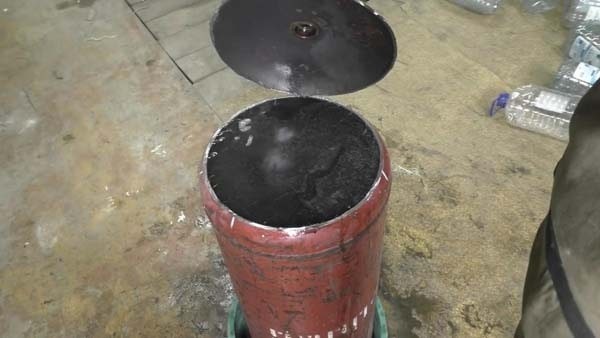

Затем в баллоны заливаем воду до верха, чтобы избежать остатков испарений газа.

Печь из газовых баллонов сделанная своими руками

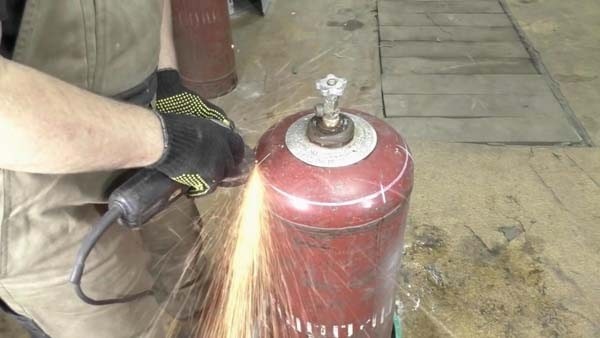

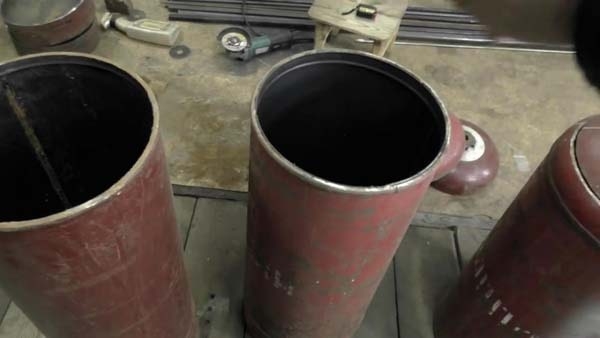

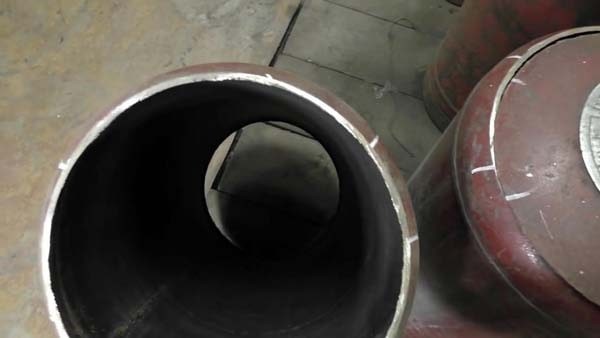

Нужно срезать верхнюю часть, со всех 4-х баллонов, а у двух — дополнительно срезать дно. В дальнейшем баллоны будут сварены в 2 длинные трубы.

Срезаем аккуратно, из крышки затем сделаем дверцу топки.

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

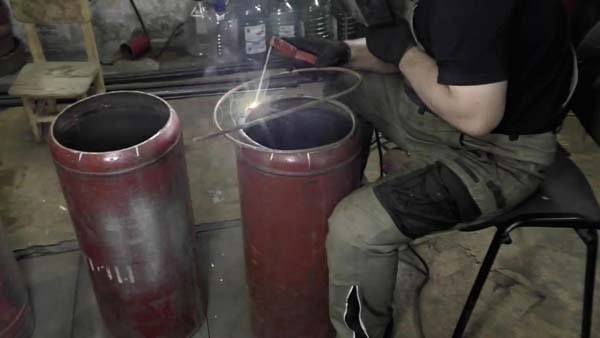

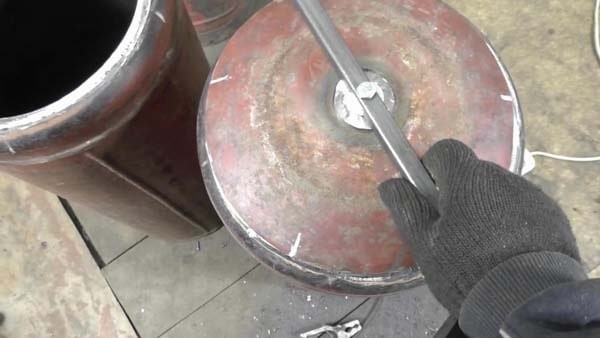

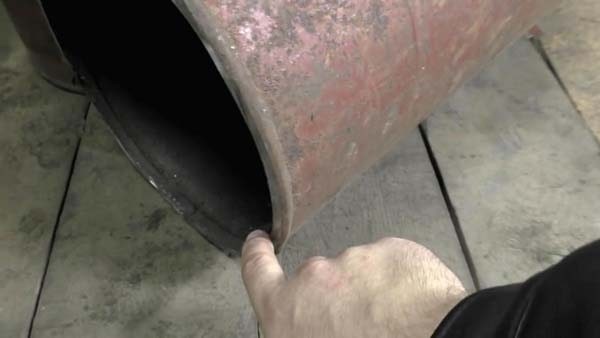

На два баллона нужно сделать дверцы, беру верхние крышки, которые срезал. Поскольку они не плотно прилегают к стенкам трубы из баллона, то нужно на ободок по кругу приварить стальной пруток. Я использовал гладкую арматуру на 12 мм.

Печь из газовых баллонов сделанная своими руками

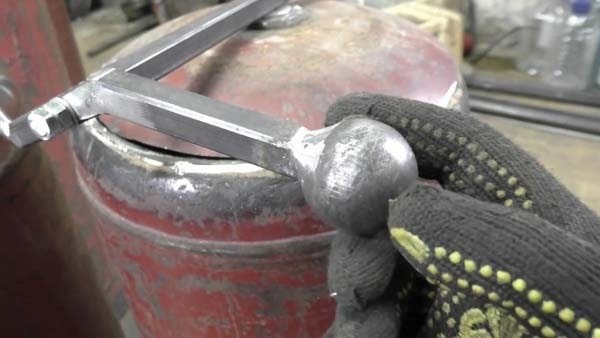

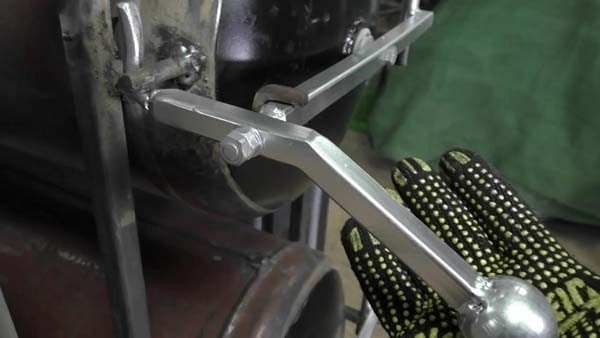

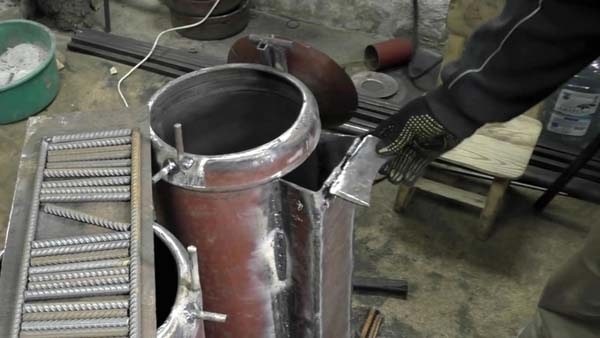

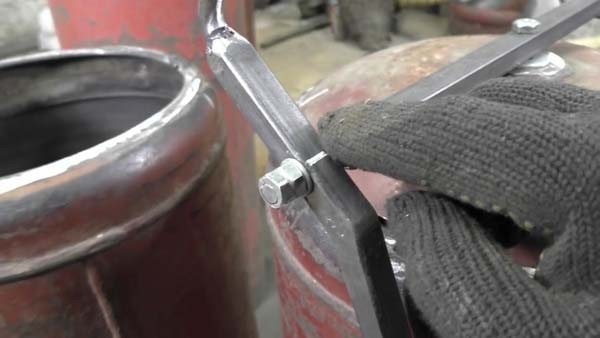

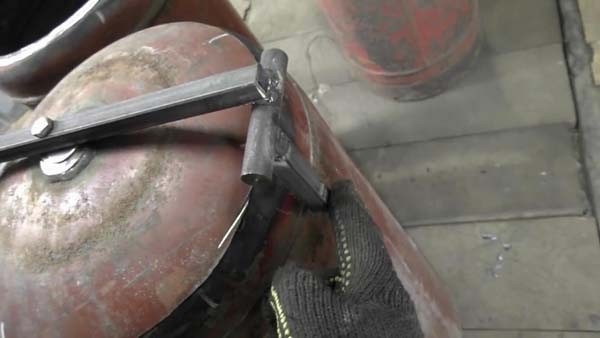

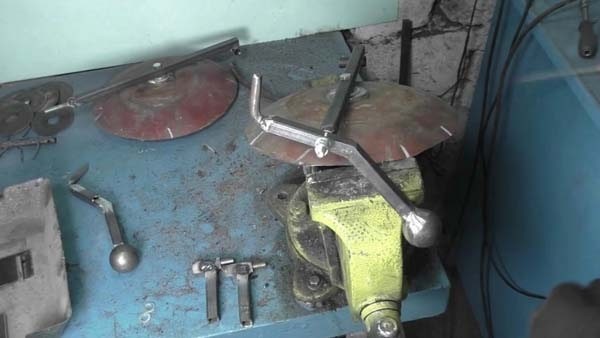

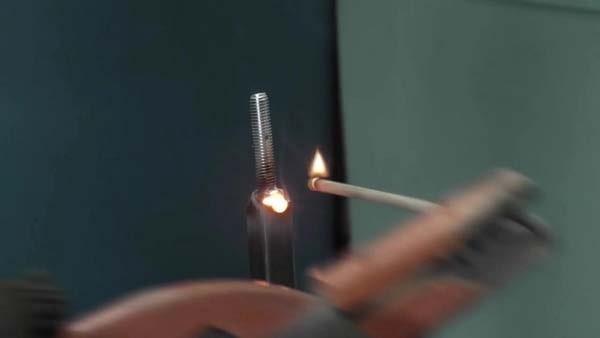

Теперь делаю запорный механизм на дверцу.

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

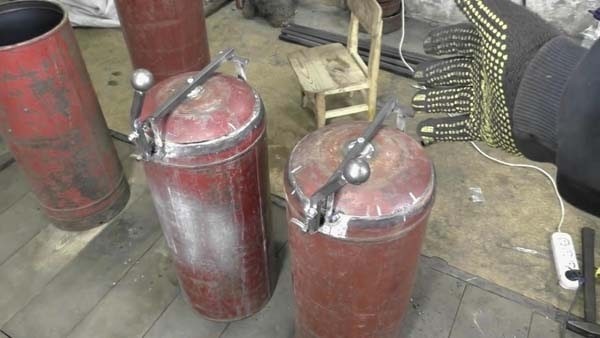

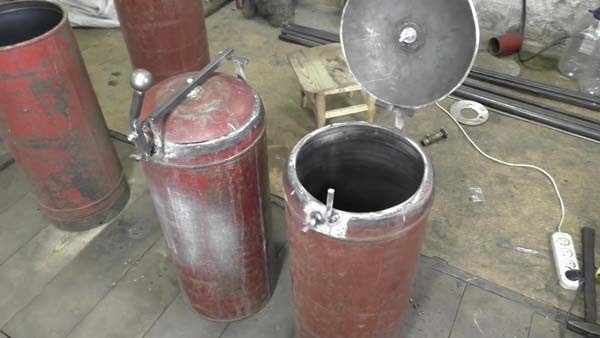

В результате получаем два баллона с дверцами и запорными механизмами.

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

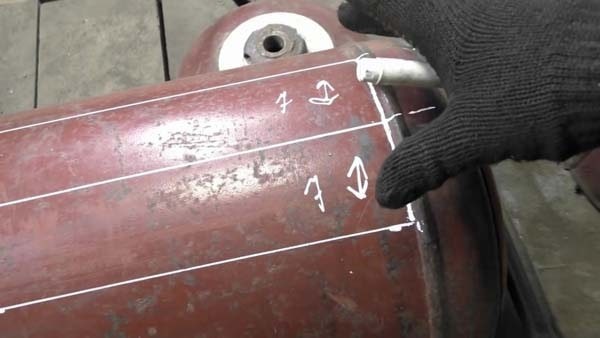

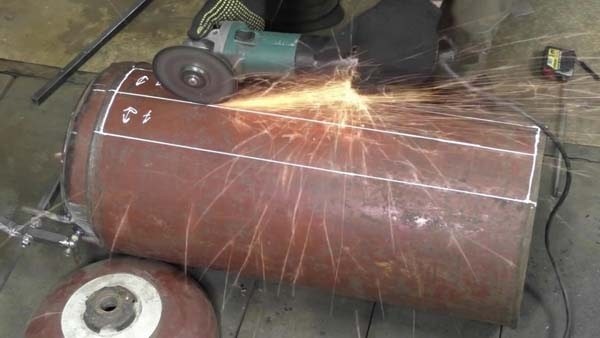

В одном баллоне сделаем зольник, на боковине, которая в дальнейшем будет дном, делаю разметку. Сначала провожу центральную продольную линию от верхнего сварного шва до нижнего, а потом с отступом по 7 см еще 2 боковые линии. Все линии не довожу несколько сантиметров до нижнего сварного шва. Далее вырезаю их болгаркой. У меня получается 2 полосы металла.



Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

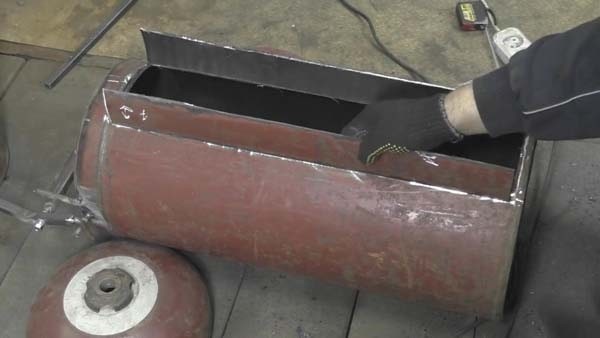

Свариваю вот такой короб для золы.

Печь из газовых баллонов сделанная своими руками

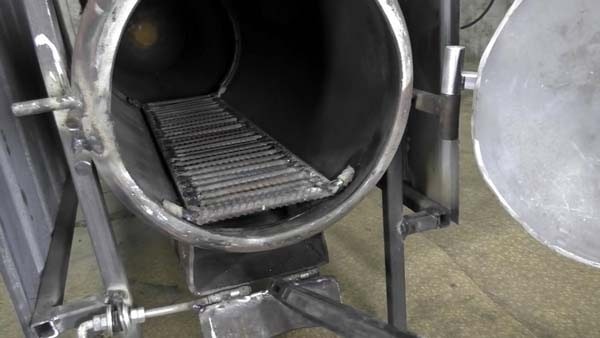

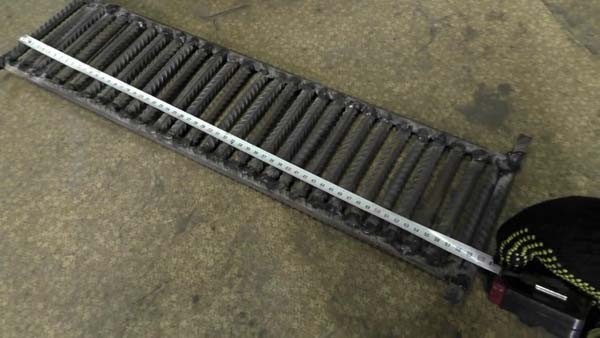

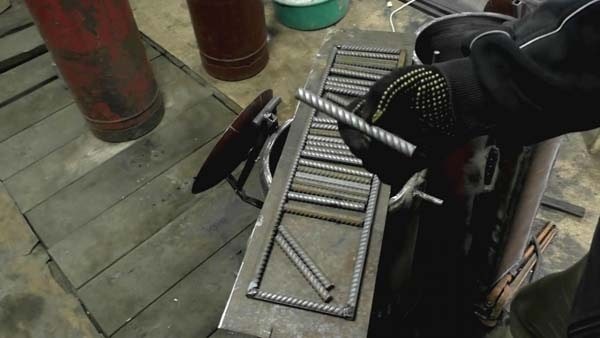

Из арматуры на 12 мм, делаю колосники, шаг колосников — 2 см, (лучше шаг, сделать меньше, угли быстро просыпаются в зольник).

Печь из газовых баллонов сделанная своими руками

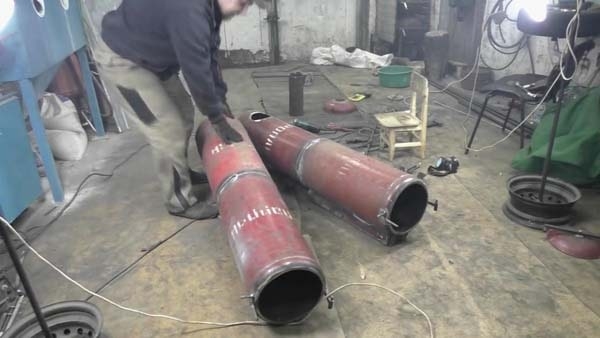

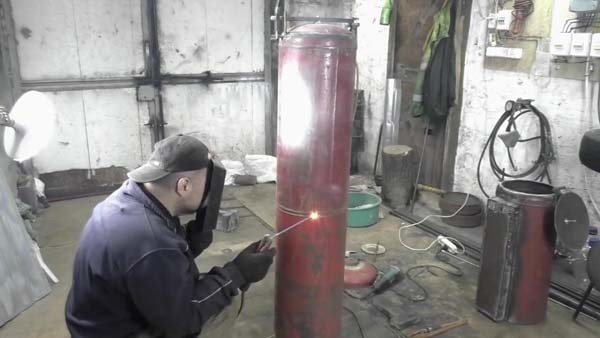

Затем свариваю два баллона в одну трубу, затем также свариваю вторую пару баллонов.

Печь из газовых баллонов сделанная своими руками

Получаем две трубы.

Печь из газовых баллонов сделанная своими руками

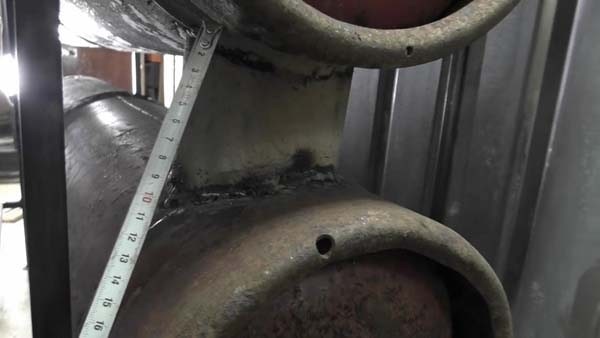

С дальней стороны трубы, вырезаю отверстие для дымохода. Во второй трубе режу напротив. Делаю проставку из трубы в 15 см и ввариваю, соединяя две камеры вместе. Также делаю отверстие под трубу в верхней камере в 20 см от дверцы. В него привариваю горловину длиной 15 см для подсоединения дымохода.

Печь из газовых баллонов сделанная своими руками

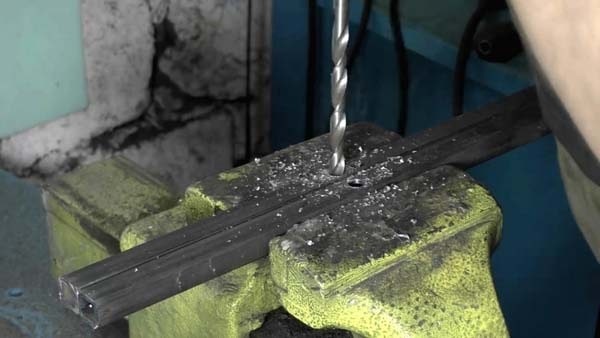

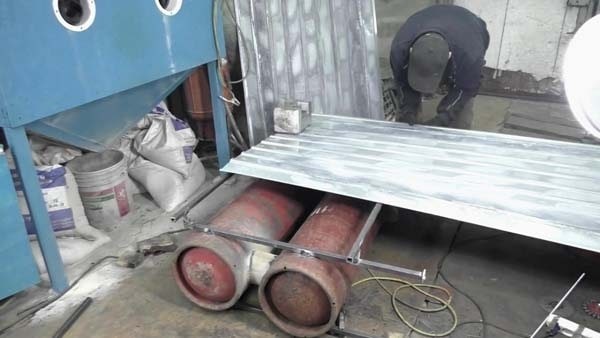

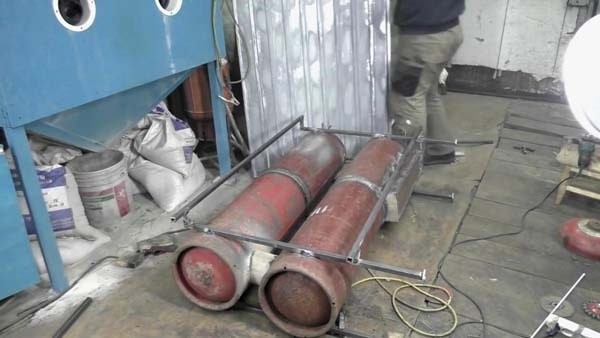

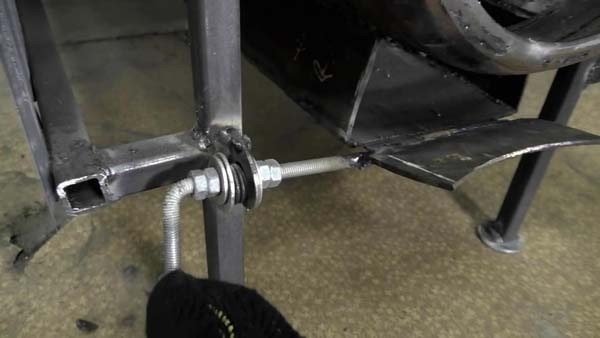

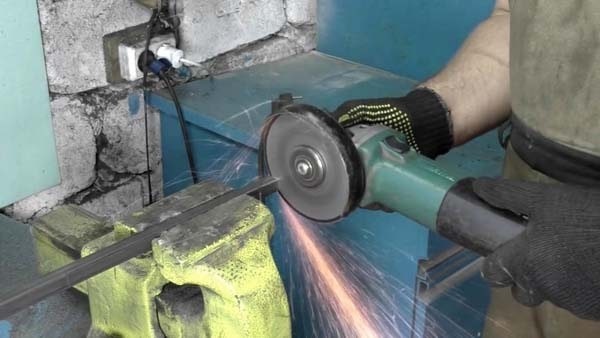

Из квадратной трубы 20 х 20 мм, делаю ножки для всей конструкции.

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками



Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Печь из газовых баллонов сделанная своими руками

Принцип работы печи следующий: в нижнюю камеру загружаем дрова и поджигаем. Дым идет по нижней камере в ее тыльную часть, затем переходит по трубе в верхний баллон, проходит через него и вытягивается в дымоход.

По сути верхние баллоны служат дополнительным воздушным теплообменником, и больше тепла идёт в помещение, а не в дымоход. Топка получилась довольно большая, в неё свободно влазят большие поленья, пилить мелкие дрова нет необходимости.

Печь из газовых баллонов сделанная своими руками

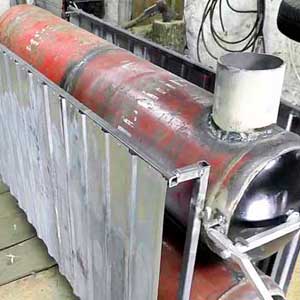

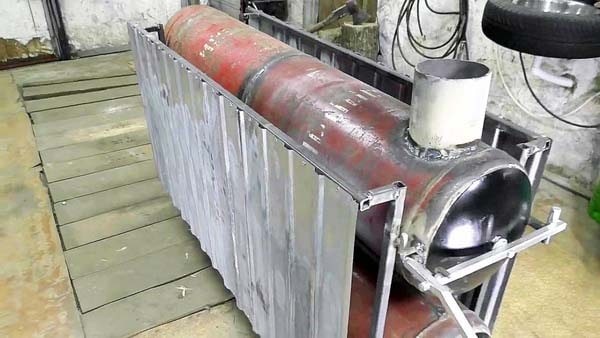

Вот такая получилась печка, сделанная своими руками, из газовых баллонов.

Печь из газовых баллонов сделанная своими руками

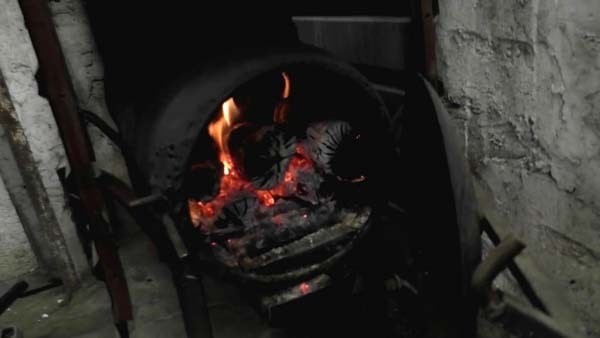

Испытания самодельной печки из баллонов, можно посмотреть в этом видео:
