Печь Бубафоня длительного горения: чертежи, схема, фото

0 490

Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема и принцип работы.

Содержание статьи:

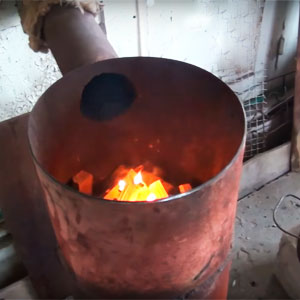

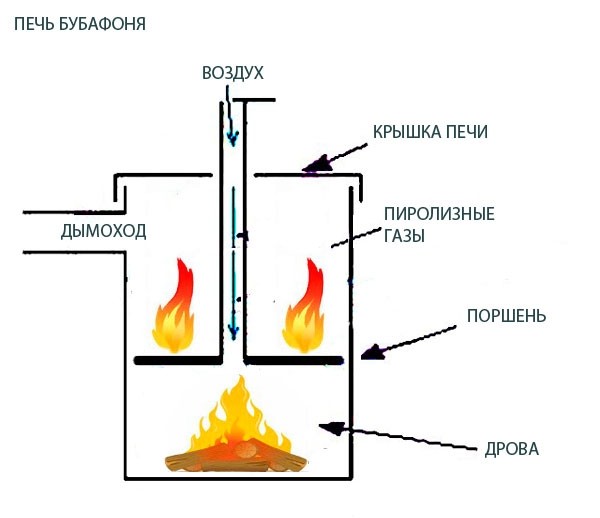

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Печь Бубафоня длительного горения: чертежи, схема, фото

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры.

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

Печь Бубафоня длительного горения: чертежи, схема, фото

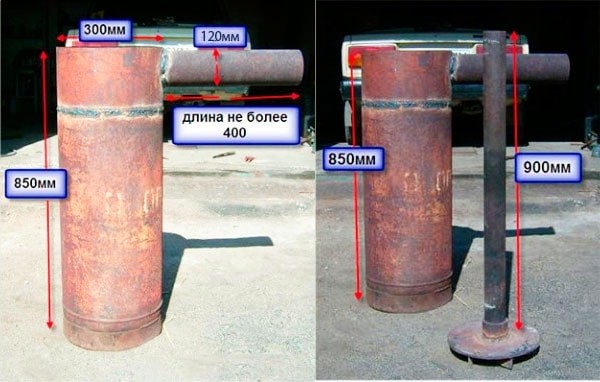

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками.

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

  • Корпус.
  • Крышка корпуса.
  • Поршень с трубой.
  • Дымоход.

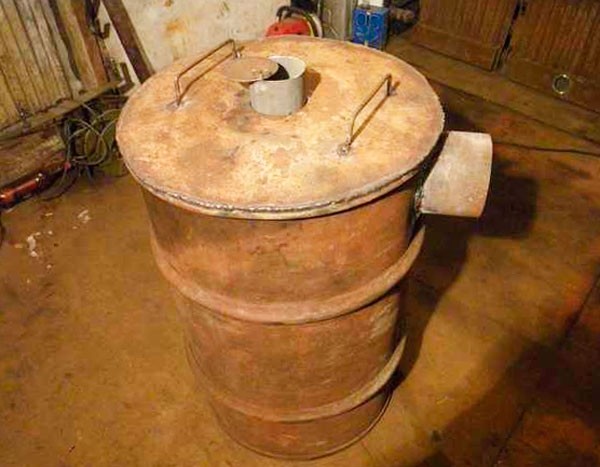

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Печь Бубафоня длительного горения: чертежи, схема, фото

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Печь Бубафоня длительного горения: чертежи, схема, фото

Корпус печки.

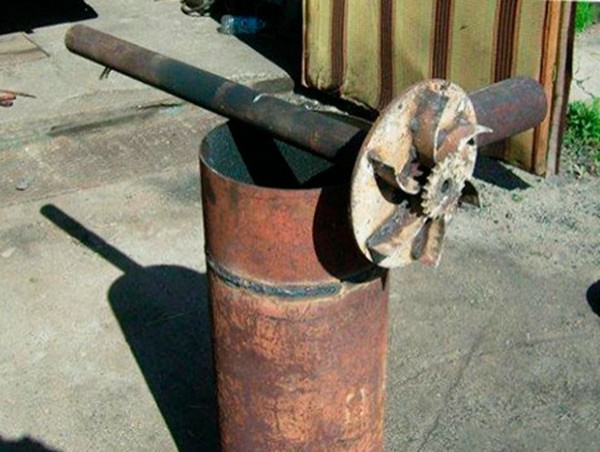

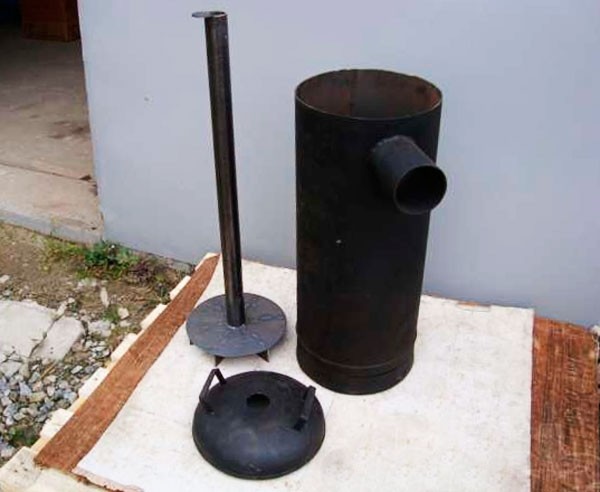

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

Печь Бубафоня длительного горения: чертежи, схема, фото

Поршень печи.

Печь Бубафоня длительного горения: чертежи, схема, фото

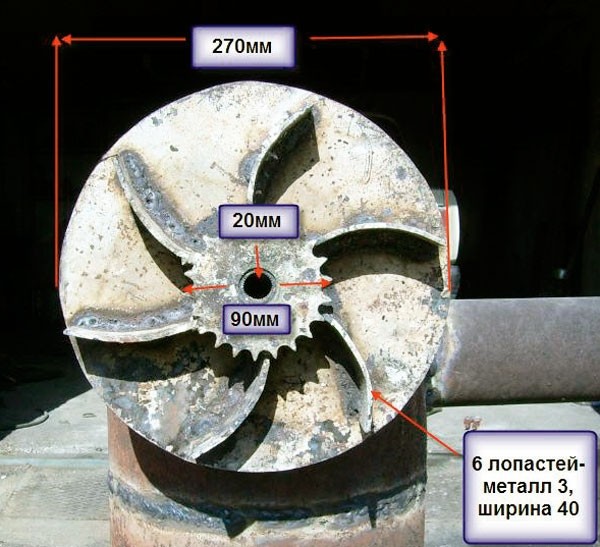

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Печь Бубафоня длительного горения: чертежи, схема, фото

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

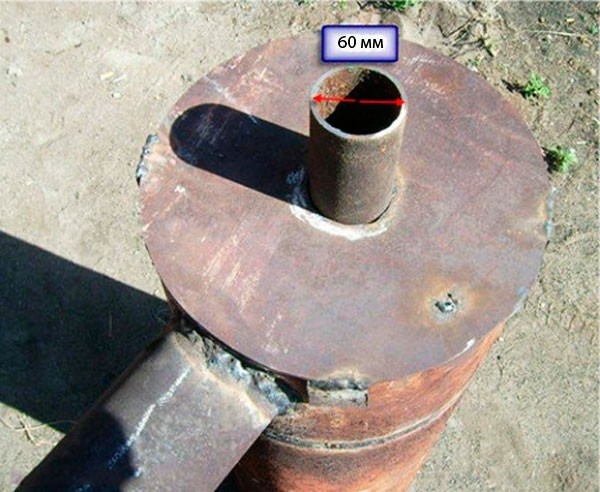

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

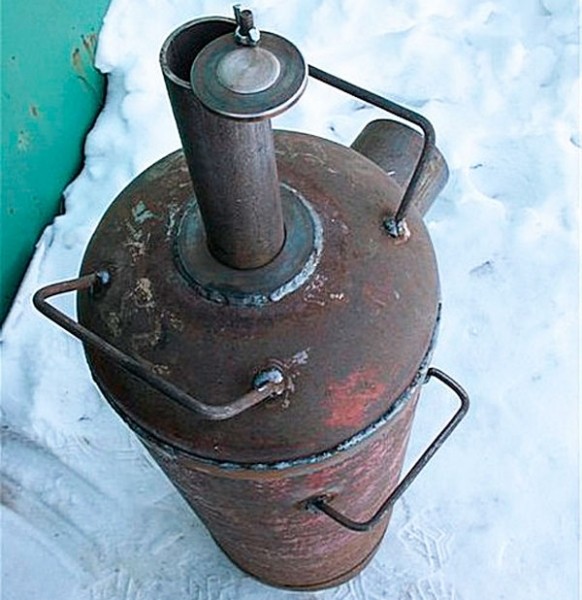

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Печь Бубафоня длительного горения: чертежи, схема, фото

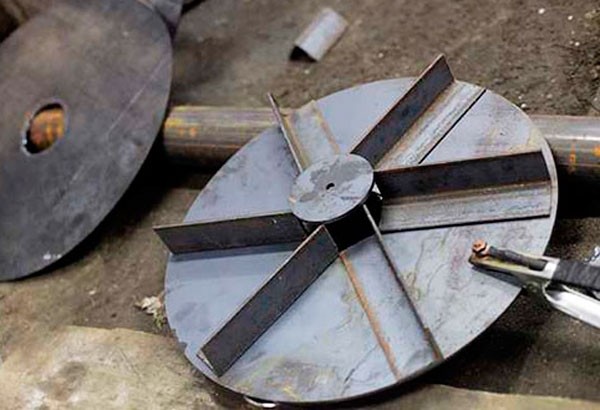

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Печь Бубафоня длительного горения: чертежи, схема, фото

Дымоход печи.

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой.

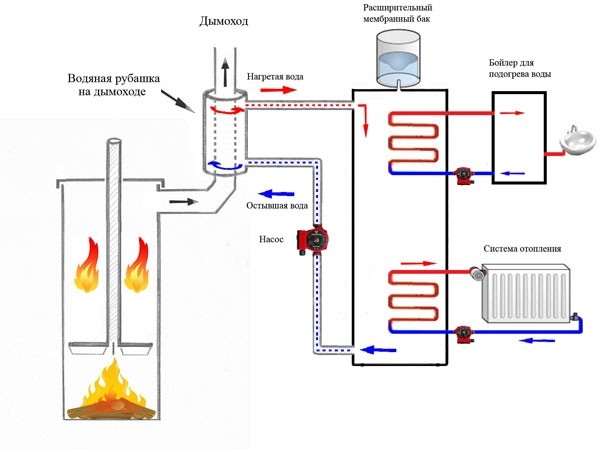

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Печь Бубафоня длительного горения: чертежи, схема, фото

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

Увидеть печь в работе можно на этом видео.
