Самодельный отрезной станок по металлу изготовленный своими руками: далее фото, описание конструкции и видео работы станка.

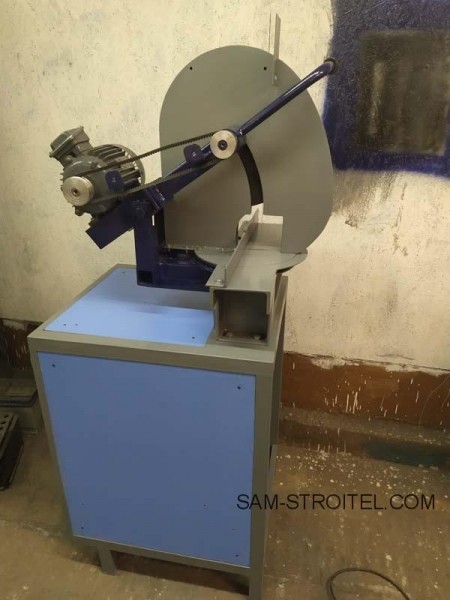

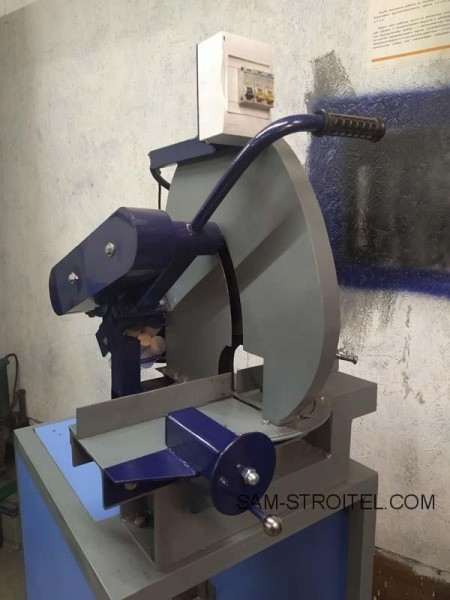

Приветствую! Хочу показать самодельный маятниковый отрезной станок по металлу, изготовленный для мастерской.

Отрезной станок изготавливался под конкретные параметры:

  • 1 — 220 вольт.

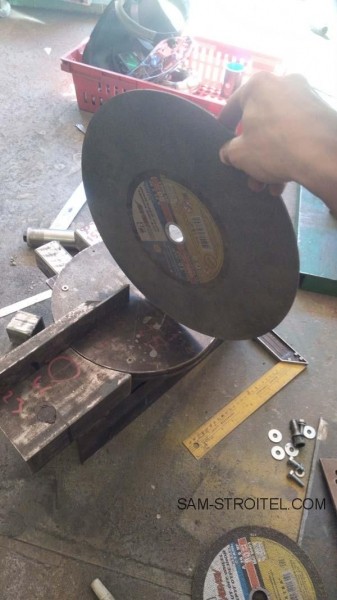

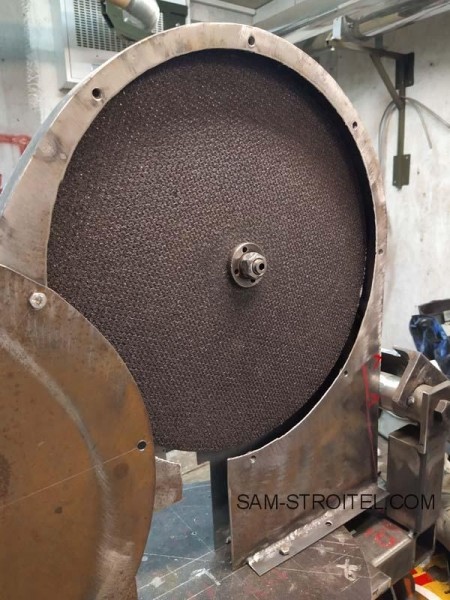

  • 2 — Абразивный отрезной диск 355мм.

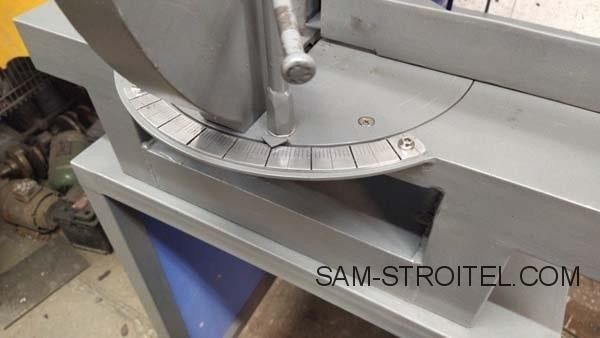

  • 3 — Поворотный механизм на 45 градусов в обе стороны с точным углом реза.

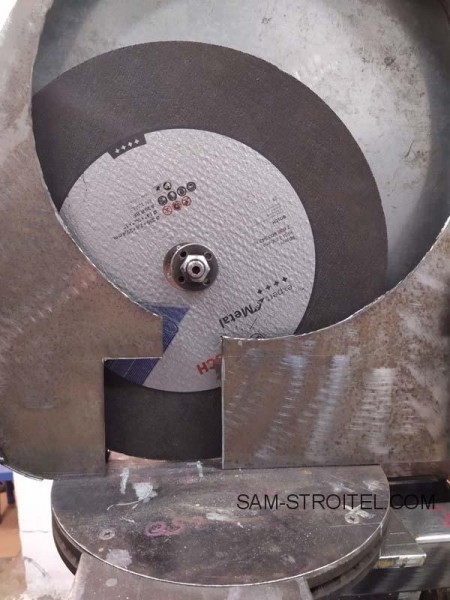

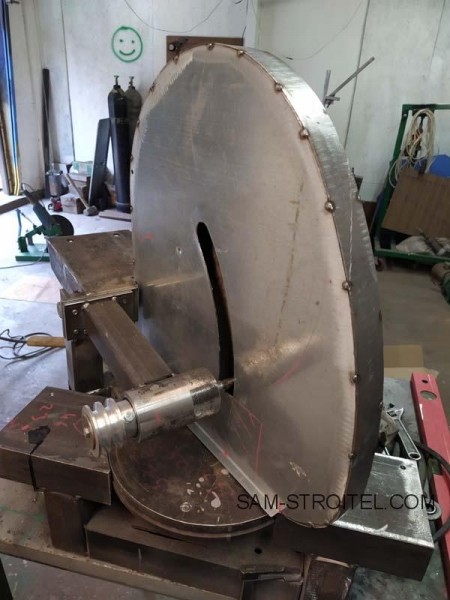

  • 4 — Кожух максимально закрывающий от искр + мусоросборник.
  • 5 — Резка трубы квадратного, круглого сечения размером до 100х100мм.

Для изготовления использованы материалы:

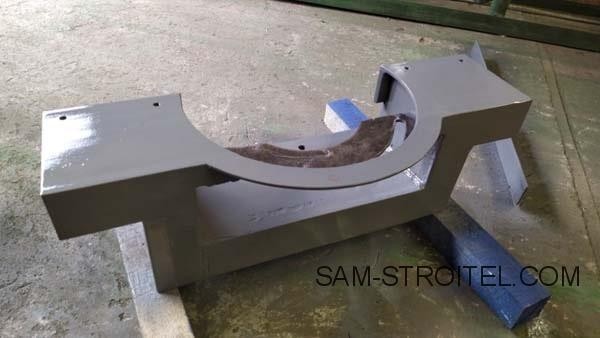

Стол из профиля 40х40мм. Основа станка — швеллер 140-160мм.

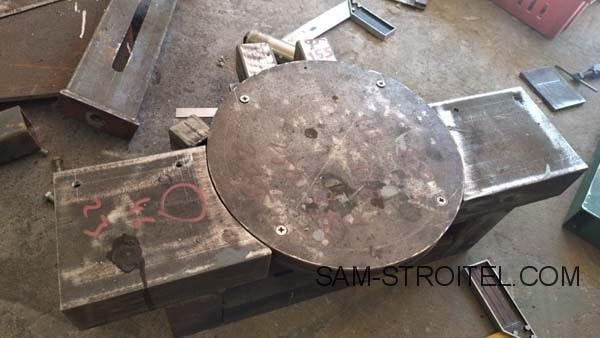

Поворотный механизм — ступица audi a6 c5 с тормозным диском 288мм.

Двигатель 3000 об. 1.5квт (хватает, но лучше помощнее), подключение 220в треугольником через конденсаторы — рабочий 80 мкф, пуск 200 мкф.

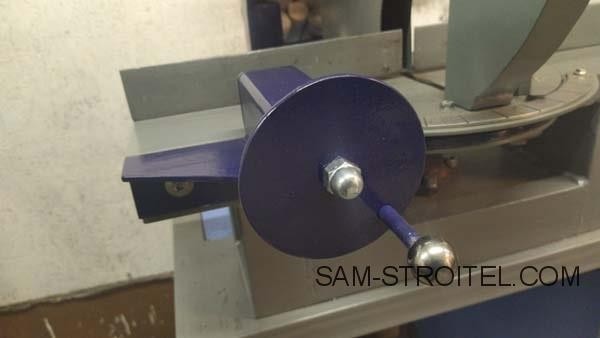

Отрезной станок по металлу своими руками для мастерской

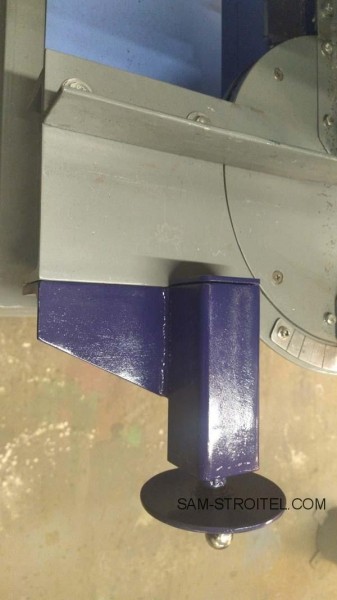

Отрезной станок по металлу своими руками для мастерской

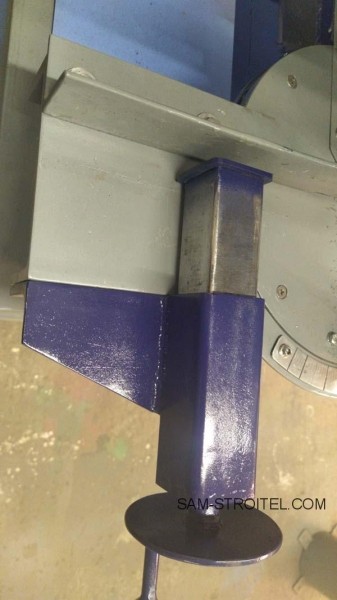

Отрезной станок по металлу своими руками для мастерской

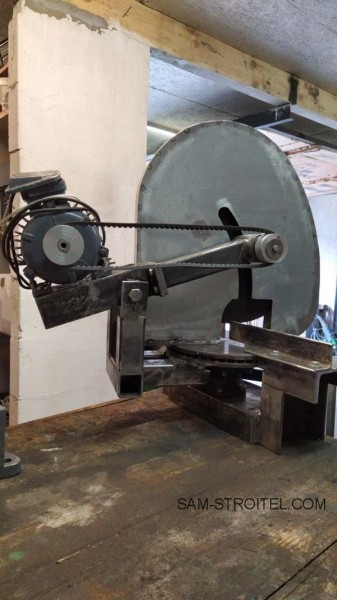

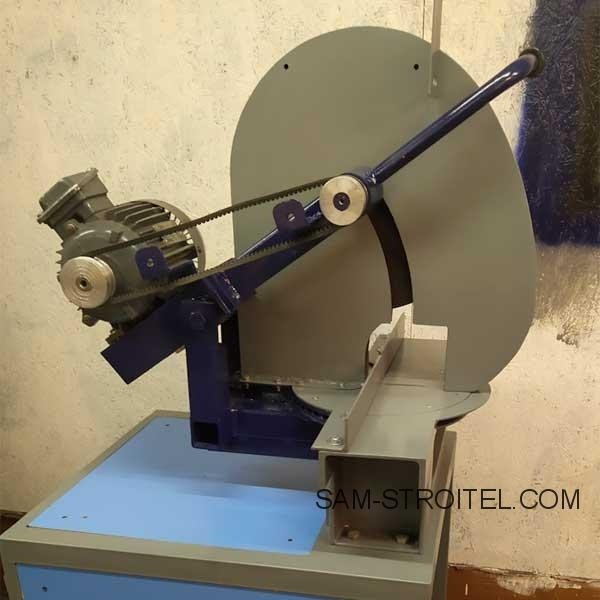

Передаточное между шкивами: на двигателе 2850 об/мин, на диске 4000 об/мин.

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

Отрезной станок по металлу своими руками для мастерской

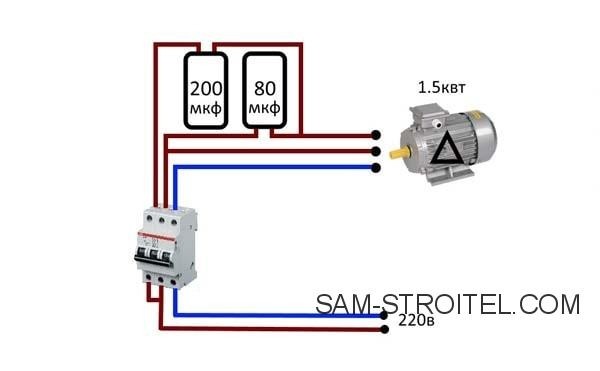

подключение электродвигателя к 220в: треугольником через конденсаторы — рабочий 80 мкф, пуск 200 мкф.

Отрезной станок по металлу своими руками для мастерской

Работу станка можно посмотреть в этом видео:

Автор самоделки: Александр Механик.
