Охранная зона водопровода и канализации: нормативные требования

Насколько велика охранная зона водопровода по СНиПу? На каком расстоянии от ветки центральной канализации можно строиться? Каким должно быть расстояние от септика до прочих сооружений на участке? Давайте попробуем ответить на эти вопросы.

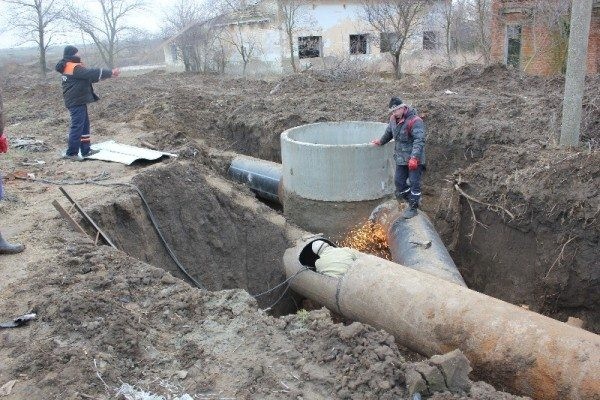

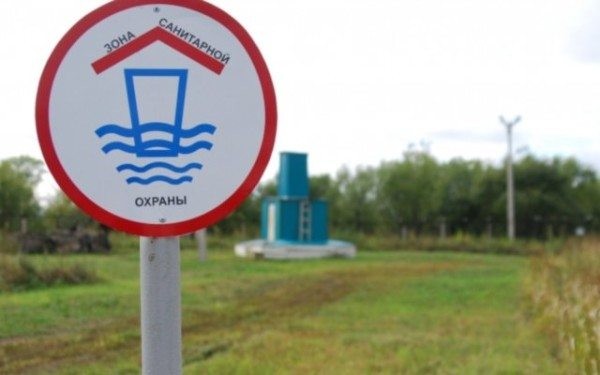

Охранная зона магистрального водопровода.

Причины ограничений

Для начала давайте подумаем, зачем вообще нужны охранные зоны водопровода и канализации.

Причин для их существования несколько.

• При строительстве инженерные сети могут быть повреждены непосредственно (например, при работе экскаватора) или при осыпании грунта в котлован.

Заметьте: сами по себе перемещения строительной техники над заглубленным на 1 – 1,5 метра трубопроводом тоже не так чтобы безопасны для него.
Лопнувшие раструбы чугунных водопроводов или деформации полиэтиленовых труб, уменьшающие их просвет, часто являются прямым следствием значительной нагрузки на грунт над ними.

• Разгерметизация инженерных коммуникаций, в свою очередь, тоже может нанести ущерб соседним строениям, подмыв грунт под их фундаментами.
• Наконец, в случае канализации важны еще и санитарно-эпидемиологические соображения. Попадание в колодец или скважину с питьевой водой кишечной палочки из негерметичного соединения труб или из фильтрующего колодца септика может создать серьезную угрозу здоровью обитателям ближайших строений. Отчасти это касается и водоводов: разгерметизация при определенных условиях может привести к загрязнению питьевой воды.

Пить лучше чистую воду, не так ли?

Нормативные требования

Ширина охранной зоны водопровода и канализации упомянута в нескольких отечественных нормативных документах. В лучших отечественных традициях противоречия в них оставляют место для разных толкований требований.

СНиП 2.04.02-84

Документ, посвященный проектированию наружных сетей водоснабжения, устанавливает следующие размеры охранной зоны для водоводов, проложенных по незастроенной территории:

Условия	Охранная зона, метры
Сухой грунт, диаметр до 1000 мм	10
Сухой грунт, диаметр свыше 1000 мм	20
Влажный грунт	50

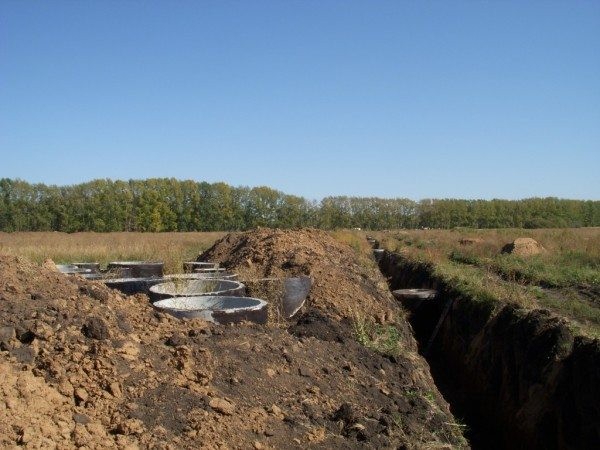

Прокладка магистрали холодного водоснабжения на незастроенных территориях.

Однако: на застроенной местности охранная зона магистрального водопровода может быть уменьшена по согласованию с санитарно-эпидемиологической службой.

Каковы требования к защитной зоне?

В ее пределах недопустимо наличие источников загрязнения грунтовых вод и самого грунта. В список попадают свалки, туалеты, хранилища навоза и т.д. Там, где охранная зона примыкает к загрязненным участкам, для водоводов должны использоваться только пластиковые и стальные (то есть лишенные разъемных соединений) трубы.

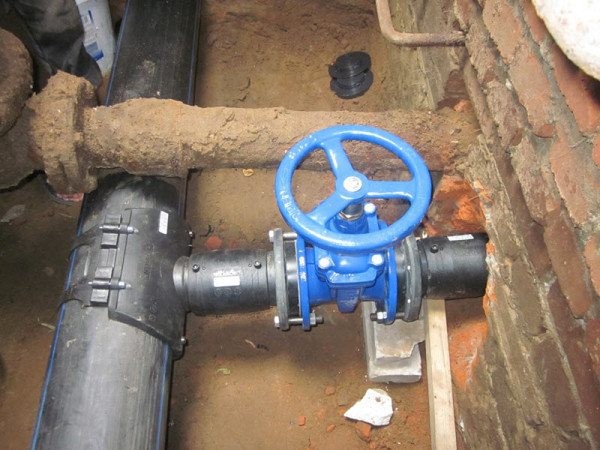

Монтаж водопровода полиэтиленом низкого давления.

Прокладка водопроводов по территории промзон, сельскохозяйственных предприятий, скотомогильников, кладбищ, орошаемых полей, полей фильтрации автономных канализационных систем запрещена.

СНиП 2.07.01-89

Второй документ посвящен планированию застройки сел и городов. Выделим из его текста в интересующей нас области ключевые моменты.

Максимальные размеры участков для станций очистки питьевой воды при их разной производительности принимаются равными:

Производительность, м3/сутки	Площадь, га
800 и менее	1
800 – 12000	2
12000 – 32000	3
32000 – 80000	4
80000 – 125000	6
125000 – 250000	12
250000 – 400000	18
400000 – 800000	24

А вот инструкция по выделению площади под очистные сооружения для канализационных стоков:

Производительность, м3/сутки	Площадь, га
700 и менее	0,5
700 – 17000	4
17000 – 40000	6
40000 – 130000	12
130000 – 175000	14
175000 – 280000	18

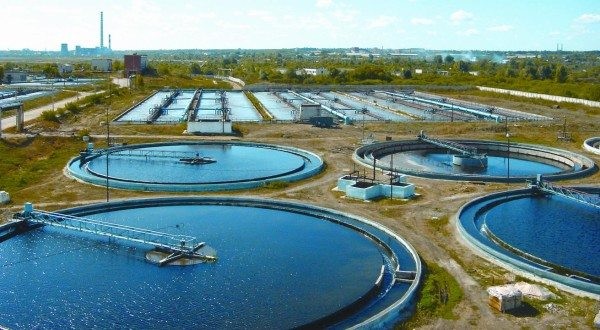

Очистные сооружения.

Важно: для локальной канализации максимальный размер участка под очистное сооружение и его санитарно-защитную зону составляет 0,25 га.

Размещать инженерные сети в пределах населенного пункта следует преимущественно в пределах дорог и улиц. При этом прокладку канализации и водопровода рекомендуется выполнять в пределах разделительной полосы между полосами движения. Под тротуарами инженерные сети тоже могут прокладываться, но только в лотках или тоннелях.

На улицах без разделительных полос возможна прокладка инженерных сетей прямо под проезжей частью – опять-таки в каналах или тоннелях, позволяющих при необходимости выполнить ремонт или замену без вскрытия дорожного полотна.

Если не соблюдать это правило, цена любого аварийного или планового ремонта резко увеличится как за счет необходимости восстанавливать дорожный настил, так и благодаря вынужденному перенаправлению транспортных потоков на время работ.

При ширине автодороги более 22 метров водопровод следует тянуть по обеим ее сторонам.В сложных грунтовых условиях (в частности, на вечной мерзлоте или на просадочных грунтах) магистрали водоснабжения следует прокладывать в каналах или тоннелях вне зависимости от прочих факторов.

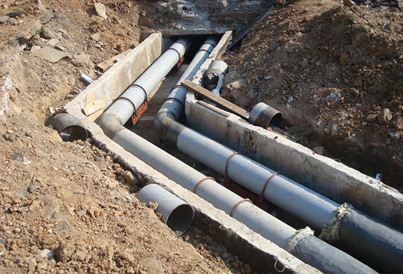

Прокладка трубопроводов в лотке.

Сколько метров охранной зоны водопровода и канализации нельзя застраивать другими сооружениями? На этот вопрос СНиП дает вполне однозначный и детализованный ответ, пусть и находящийся в некотором противоречии с предыдущим нормативным документом.

Объекты	Минимальное расстояние, метры
	Водопровод и напорная канализация	Самотечная канализация (в том числе ливневая)
Фундаменты зданий любого назначения	5	3
Фундаменты ограждений, опор линий связи, эстакад	3	1,5
Ось железнодорожной колеи шириной 1520 мм	4	4
Ось узкоколейки и трамвайных рельсов шириной 750 мм	2,8	2,8
Кромка дороги (проезжей части)	2	1,5
Фундаменты опор ЛЭП напряжением до 1 КВ, контактных сетей электротранспорта, уличного освещения	1	1
Фундаменты опор ЛЭП напряжением 1 – 35 КВ	2	2
Фундаменты опор ЛЭП напряжением свыше 35 КВ	3	3

Таким образом, в тесте документа прямо указано, что максимальная охранная зона водопроводных сетей в пределах населенного пункта составляет 5 метров. Именно на это значение и стоит ориентироваться, если вы планируете строительство на территории города или поселка.

Фото очень наглядно демонстрирует преимущества большого расстояния до магистрального водопровода.

Авторы СНиП делают несколько довольно любопытных примечаний к таблице.

• Минимальное расстояние между плетью бытовой канализации и водопроводом из асбестоцементных труб составляет все те же 5 метров.
• Для чугунного водопровода диаметром до 200 мм это расстояние сокращается до полутора, а диаметром более 200 мм – до трех метров.
• Полимерный водопровод любого размера можно прокладывать в полутора метрах от канализации.

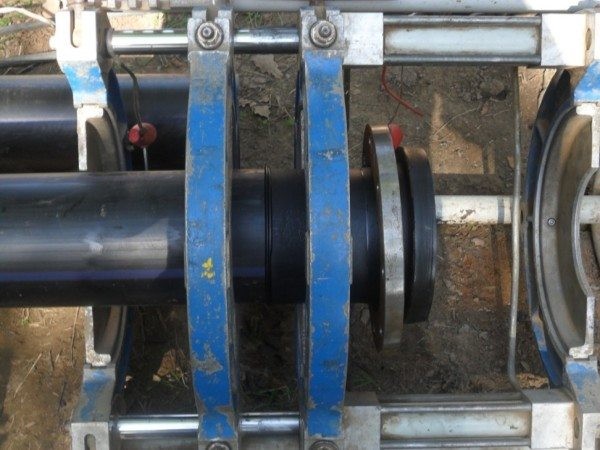

Полиэтиленовые трубы со сварными соединениями обеспечивают абсолютную герметичность водопровода.

• Расстояние от водопровода до дренажа или ливневки не должно быть меньше 150 см вне зависимости от материала и диаметра трубопроводов.
• Силовые кабели могут проходить в полуметре от водопровода, а теплотрассы или тоннели любого назначения – в полутора.

СНиП 2.04.03-85

Последний интересующий нас документ регламентирует строительство наружных канализационных сетей и сооружений. Нам, разумеется, интересны прежде всего устанавливаемые СНиП размеры санитарно-защитных зон, причем в достаточно узкой области.

Выделим те пункты, на которые стоит ориентироваться при сооружении своими руками автономной канализации и локальных очистных сооружений:

Защитная зона отстойника септика равна 5 метрам.

Для фильтрующего колодца она увеличивается до 8 метров.

Поле фильтрации с производительностью не больше 15 кубометров в сутки требует создания 15-метровой санитарно-защитной зоны.

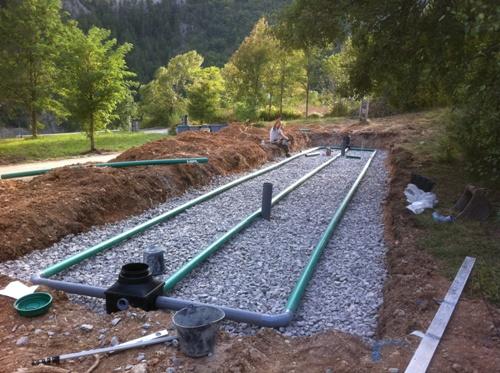

Поле фильтрации в процессе строительства.

Наконец, фильтрующие траншеи и фильтры из песка и гравия ограничивают застройку минимальным расстоянием в 25 метров.

Заключение

Надеемся, что приведенные нормативные требования и перечень регламентирующих строительство документов помогут читателю в создании собственных проектов. В видео в этой статье можно найти дополнительные тематические материалы. Успехов!
