Обвязка фундамента на винтовых сваях

Фундамент из винтовых свай не требует предварительных тяжелых землеройных работ, так как их вкручивают в грунт, на определенную глубину, и с рассчитанным в проекте шагом. Эти параметры зависят от массивности будущего строения, состава грунта, глубины его промерзания и уровня залегания грунтовых вод. Удобство этого типа конструкции состоит в том, что создание свайного поля может быть выполнено в считанные дни, после чего можно сразу переходить к следующему этапу работ. И этим этапом обязательно становится обвязка фундамента на винтовых сваях.

Этот процесс должен быть проведен по одной из существующих технологий, так как от него будет зависеть прочность его стен и длительность эксплуатации дома. Поэтому к этому этапу необходимо подойти со всей ответственностью, заранее определившись с материалом, который будет использован для обустройства обвязки.

Что такое обвязка свайного фундамента и для чего она необходима?

Свайный фундамент состоит из нескольких элементов — это винтовые или забиваемые сваи, которые являются опорами для остальных деталей конструкции, и обвязки, служащей уже основанием для дальнейших строительно-монтажных работ.

Сами по себе винтовые сваи обладают весьма значительной несущей способностью. Их вкручивают так, чтобы лопасти винта упирались в плотные слои грунта. И способность такой опоры выдерживать вертикально направленные нагрузки зависит  и от технических характеристик самой сваи, и от особенностей грунтов на участке строительства.

Подсчитать несущую способность стандартной винтовой сваи, если в этом есть необходимость, поможет расположенный ниже калькулятор:

Калькулятор расчёта допустимой нагрузки на винтовую сваю

Перейти к расчётам Укажите запрашиваемые значения и нажмите «Рассчитать несущую способность винтовой сваи»Типоразмер сваи

Тип преобладающего грунта на предполагаемой глубине расположения винтовой части свай

Песок крупной или средней фракцииПесок мелкой фракцииПесок пылевидной фракцииСуглинок или супесь твердыеСуглинок или супесь тугопластичныеСуглинок или супесь мягкопластичныеГлина полутвердого состоянияГлина тугопластичнаяГлина мягкопластичнаяЛёссКачество грунтов определено:

– проведением профессиональных геологических изысканий – установкой эталонной сваи – на основе лично проведенных изысканий

— В первом поле вводе данных калькулятора указаны стандартные сваи типа СВС (свая винтовая сварная).

— Во втором поле необходимо указать характер грунта на планируемой глубине расположения лопастей винтовой части опоры. То есть – в какой грунт свая будет упираться.

— Наконец, точность расчетов зависит от того, кем и как переделялся характер грунта. Если заключение дано на основании профессионально проведенного геологического изыскания, то результат получается максимально точным. Ну а в том случае, когда хозяин участка полагается на свои наблюдения, следует все же заложить дополнительный запас прочности, то есть конечный результат допустимой нагрузки – несколько снизить.

Но какой бы метод ни выбирался – все равно можно убедиться, что каждая опора готов воспринять весьма немалую нагрузку.

На основании полученных данных можно сразу рассчитать и требуемое количество свай под планируемое к возведению здание. Для этого вычисляют примерную консолидированную нагрузку, которую постройка будет оказывать на фундамент, а затем останется разделить ее на несущую способность одной сваи.

Спрогнозировать нагрузку от дома на фундамент поможет еще один онлайн-калькулятор. В ходе ввода данных необходимо будет указать зону по уровню снеговой нагрузки для региона проведения строительсвта. Определить свою зону можно по размещенной ниже карте-схеме:

Цены на винтовые сваи

винтовые сваи

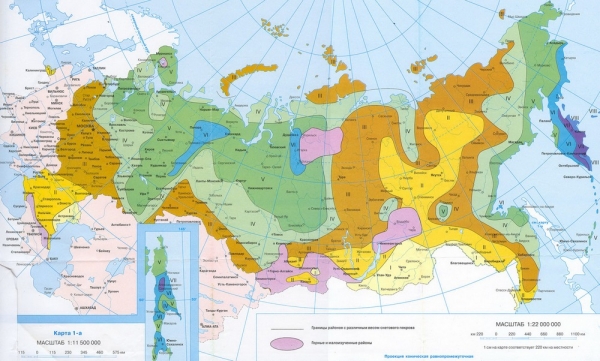

Зонирование территории России по уровню снеговой нагрузки

Калькулятор расчета нагрузки на свайный фундамент

Перейти к расчётам Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку, выпадаемую на свайный фундамент»

СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании – можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию – 0) Стены, тип №1Материал стен- кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- стены из сэндвич-панелей толщиной 150 мм, с утеплением из минеральной ваты- стены из сэндвич-панелей толщиной 150 мм, с утеплением из пенополистирола или пенополиуретанаПлощадь стен, м² Стены, тип №2Материал стен- кирпичная кладка в полкирпича (120 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- каркасные перегородки из гипсокартона- перегородки из сэндвич-панелей толщиной 50-80 мм, с утеплением из минеральной ваты- перегородки из сэндвич-панелей толщиной 50- 80 мм, с утеплением из пенополистирола или пенополиуретанаПлощадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию – 0) Перекрытие, тип №1 (межэтажное)Тип перекрытия- перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитнаяПлощадь перекрытия, м² Перекрытие, тип №2 (чердачное)Тип перекрытия- перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитнаяПлощадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатовОбщая площадь кровли, м²Тип кровли- листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепицаУкажите зону, в соответствии с картой-схемой

IIIIIIIVVVIVIIУгол уклона скатов кровли – до 25 градусов – от 26 до 59 градсов – 60 градусов и круче

РОСТВЕРК
Если для обвязки свай используется деревянный брус, то его можно просто учесть в площади стены – большой ошибки не будет.
Ростверк из металлопроката или железобетона лучше принять в расчет дополнительноДлина ростверка (учитывая внешний периметр и внутренние перемычки), метровМатериал ростверка:

– швеллер №30

– двутавровая балка №20

– железобетонная монолитная лента 300х200 мм

В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.

Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.

Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.

После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.

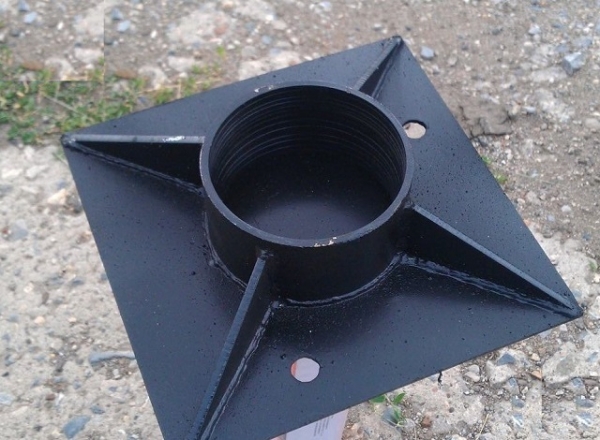

Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.

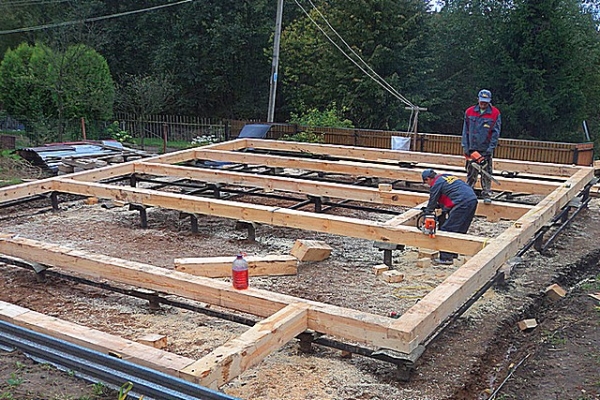

Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.

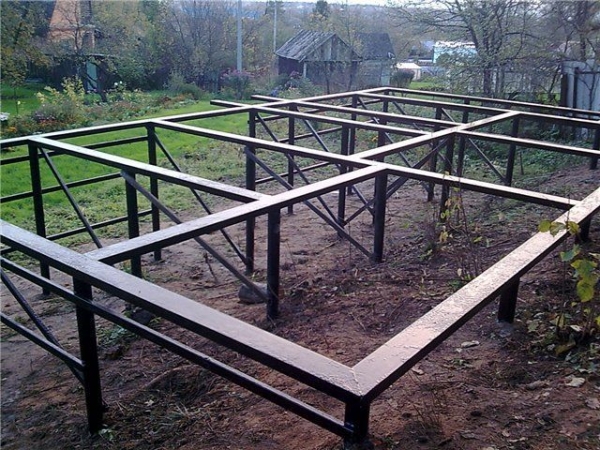

Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.

Нижняя обвязка применяется в следующих случаях:

• Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
• Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров.
• В случае, когда выполняется постройка выраженно массивного строения.
• Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки.

В любом случае, схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.

Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.

Рама обвязки может быть выполнена из древесины, металла или железобетона. Самым простым и доступным, как по цене, так и по монтажу материалом, является дерево, поэтому его чаще всего выбирают в качестве обвязки, особенно при постройке каркасных домов.

Многие собственники участков, приступая к строительству дома, задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.

Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.

Ответ категоричный – обвязка обязательна в любом случае!

В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам, нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».

При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.

Цены на цемент

цемент мешок

Способы проведения обвязки свайно-винтового фундамента

В зависимости от выбранного для верхней обвязки материала, она может производиться по одной или нескольких технологий, применяемой для этой цели — это использование стандартных резьбовых крепежных элементов, соединение сваркой или хомутами. Нижняя обвязка, состоящая из металлических перемычек, монтируется только при помощи сварки. Резьбовое крепление будет ненадежно, так как основные приложения усилий здесь бывают на сдвиг, и болты может просто срезать даже при не особо сильных нагрузках.

Какой бы материал ни был выбран для обустройства обвязки, необходимо учитывать некоторые общие правила:

• Ширина элементов верхней обвязки должна быть больше диаметра свай в полтора раза.
• Детали обвязочной конструкции должны проходить через центр опорных столбов с закрепленными на них оголовками. То есть смещение элементов от оси линии столбов, неважно в какую сторону, наружу или внутрь — недопустимо.

Металлическая обвязка свай — из швеллера, двутавра или уголка

Условным недостатком этого типа фундамента является то, что в нем изначально отсутствует сплошная опорная поверхность, пригодная для укладки материалов небольших форматов, из которых будут возведены стены дома. Например, без обустройства ростверка в принципе невозможно произвести кирпичную или блочную кладку, а также установить панели.

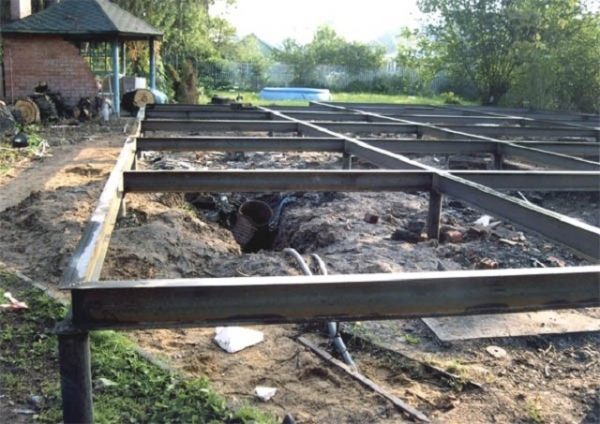

Верхняя обвязка свайно-винтового фундамента выполнена из швеллера, а снизу опоры дополнительно соединены прямыми и косыми перемычками из профильной трубы

Металл для обустройства основы чаще всего используется в том случае, если несущие стены, по расчетам, будут довольно массивными.

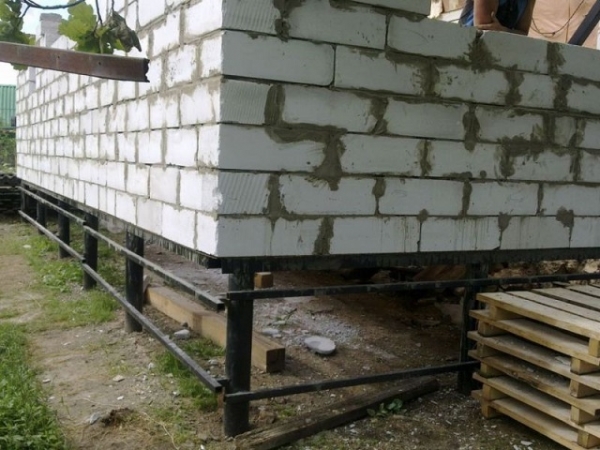

Блочная кладка стен по обвязке из швеллера.

Итак, обвязка винтовых свай швеллером, мощным стальным уголком или двутавром рекомендуется в следующих случаях:

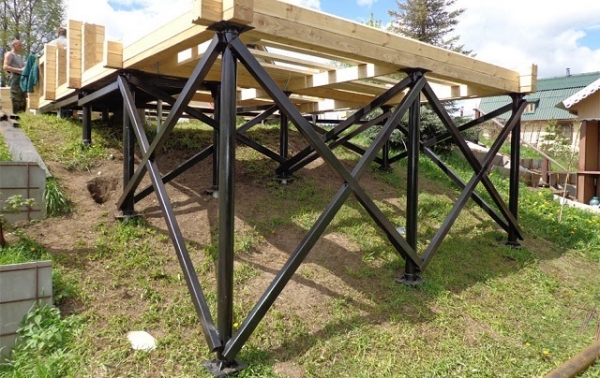

• Постройка дома запланирована на местности, имеющей большой уклон, что можно назвать сложным рельефом. В этом случае, как уже говорилось, фундамент потребует еще и дополнительного укрепления нижней обвязкой.
• Для строительства дома запланировано возведение кирпичных, панельных или блочных стен.
• Если намечается постройка двух-трех этажного дома каркасного типа или же из СИП-панелей.

Необходимо отметить, что обвязка свайного фундамента металлическим ростверком значительно увеличивает жесткость конструкции, и ее эксплуатационный ресурс. Как уже говорилось выше, ростверк может быть изготовлен из швеллера, двутавра или уголка:

А. При использовании для обустройства обвязки стального уголка, его монтируют в два ряда — по внешнему и внутреннему периметру фундамента, а также под несущими стенами. Внешний и внутренний контур из уголка укладывают и закрепляют полкой вверх, на таком расстоянии друг от друга, чтобы на создаваемую поверхность хорошо укладывался штучный стеновой материал (кирпич, панели, блоки, бревно или брус). Размер уголка, который берется для ростверка, должен составлять 75×75 ×5 мм или 50×50×5 мм.

Б. Если же для ростверка выбран швеллер, то сечение металлопроката выбирается в зависимости от диаметра установленных свай, и от материала, из которого будут возведены стены. Так, например, для стен из пеноблоков или для кирпичной кладки толщиной в 250 мм (в один кирпич) потребуется швеллер 24П÷30П. А на трубу сваи диаметром в 108 мм, без проблем надевается швеллер 14П, которого нередко бывает достаточно, например, для легкого каркасного строения.

Обвязка выполняется из швеллера. Оголовки свай в этом случае можно не устанавливать, хотя и лишними они никогда не будут.

Существует три метода монтажа обвязки из швеллера:

• В связи с тем, что металлические элементы обвязки соединяются между собой с помощью сварки, на ввинченные сваи можно не устанавливать оголовки. Но при этом необходимо учитывать и то, что вес такого ростверка получается весьма значительным, поэтому он должен иметь под собой более прочную основу. А значит, отказавшись от оголовков, придется обязательно заполнить пустоты свай бетонным раствором, сделав их более массивными и устойчивыми. Впрочем, бетонное заполнение свай не помешает и при любом другом способе обвязки фундамента.

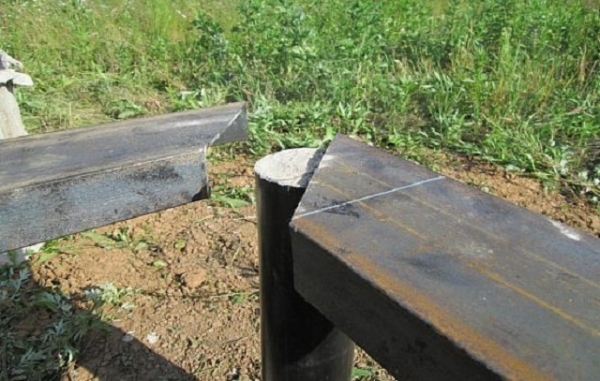

Устанавливаются швеллеры стенкой вверх, как показано на представленной выше иллюстрации. Балки соединяются между собой в углах по срезам, сделанным под углом в 45 градусов.

Цены на пеноблок

пеноблок

• Второй вариант производится по той же схеме, но на все опоры фундамента предварительно монтируются оголовки. Эти детали значительно расширяют опорную плоскость под закрепление обвязки и снимают со стенок сваи часть нагрузки.
• В третьем случае для обустройства ростверка используется два швеллера, которые устанавливаются на ребро стенками друг к другу и соединяются между собой сваркой. Таким же образом этот вариант элементов ростверка фиксируется и на пластинах оголовков. По сути, получается конструкция, схожая с монтажом двутавровой балки.

Обвязка свайного поля двутавровой балкой

В. Еще одним вариантом использования стального проката металлопроката для обустройства ростверка, является двутавровая балка, которая считается самым мощной и надежной обвязкой. Однако, сам по себе этот профиль обладает большим весом, что значительно утяжеляет конструкцию.

Например, для стен из бруса, имеющего размер 150×150 мм в сечении, для обвязки приходится использовать двутавр № 36 или 40, а это – порядка 50 килограмм на каждый погонный метр!

Чтобы создать надежную, прочную конструкцию, при выборе металлопроката рекомендовано соблюдать некоторые требования:

• Все приобретаемые для обустройства ростверка профили, понятно, должны соответствовать нормам ГОСТ.
• Для фундамента недопустимо применение металлопроката, ранее бывшего в эксплуатации, так как в них уже созданы внутренние напряжения предыдущими конструкциями. В связи с этим, такой материал под влиянием новой высокой нагрузки способен совершенно непредсказуемо изменить геометрию конструкции фундамента.
• Если периметр дома достаточно велик, и металлические изделия для обвязки приходится наращивать, то их стык должен приходиться на оголовки сваи. Кроме этого, при перпендикулярном соединении, один элемент врезается в другой углом. И этот стыковочный узел также должен располагаться на оголовке опоры.

Узел перпендикулярного соединения балок обвязки из швеллера. Все соединения должны располагаться только над оголовками свай.

• В том случае, когда металлический ростверк поднят над поверхностью грунта более чем на 800 мм, требуется дополнительная нижняя обвязка, которую монтируют на высоте 300÷500 мм от поверхности почвы. Данное укрепление производится профильной трубой, имеющей толщину стенок не менее 3 мм, которая приваривается с внешней стороны конструкции или враспор между опорами.

Железобетонный ростверк

Если на свайно-винтовом фундаменте планируется возвести довольно крупный, например, двухэтажный дом, то достаточно часто проектировщики выбирают в качестве обвязки железобетонный бетонный ростверка.

Этот тип конструкции фундамента — более сложен в исполнении, и для его сооружения потребуется значительно больше времени, даже из соображений срока полного созревания бетона. Ширина опалубки и ее высота определяются проектными расчетами, в которых учитывается материал изготовления несущих стен, их толщина и высота, а также масса стропильной системы и кровельного покрытия.

Процесс создания железобетонной обвязки состоит из следующих этапов:

•  Первым шагом при обустройстве железобетонной обвязки по периметру внешних стен и внутренних несущих перегородок устанавливается деревянная опалубка. Причем, она обязательно должна иметь надежное прочное дно, способное выдержать массу заливаемого бетонного раствора. Верхняя часть свай при монтаже опалубки пропускается внутрь ее короба.

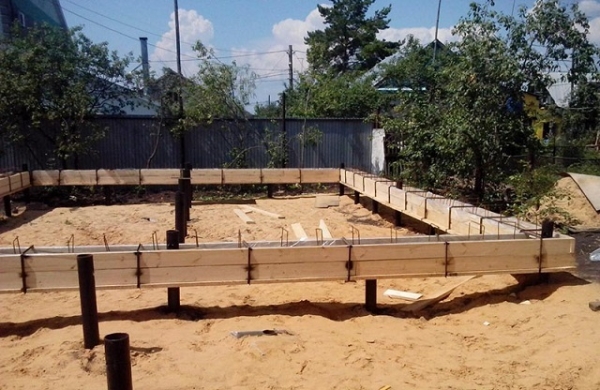

Один из вариантов расположения железобетонного ростверка на винтовых сваях

Таким образом, обустраиваемый короб опалубки не будет устанавливаться на оголовки свай. Поэтому снизу для него необходимо предусмотреть временные опоры, которые убираются после застывания бетона. Опалубка может быть обустроена из доски толщиной в 15÷20 мм или фанеры той же толщины.

• Следующим шагом в собранный короб опалубки настилается гидроизоляционный материал, в качестве которого чаще всего применяется плотная полиэтиленовая пленка или недорогой рубероид. Гидроизоляция закрепляется в некоторых местах к краю опалубки, это необходимо для того, чтобы при заливке бетона пленка не сползала на дно короба. Соседние гидроизоляционные полотна укладываются внахлест на 200÷250 мм.

Чтобы залитый бетон не терял воду и набирал прочность в оптимальных условиях, опалубка изнутри должна быть покрыта слоем гидроизоляционного материала – полиэтиленовой пленки или рубероида

• Далее, идет этап армирования будущего ростверка. И начинают процесс с самих свай. Внутрь каждой из них устанавливаются арматурные пруты, которые желательно предварительно увязать перемычками в каркасную конструкцию. После установки вертикального армирования полости свай заливаются бетонным раствором.
• Остальная армирующая конструкция ростверка монтируется после того, как бетон в сваях схватится. К выходящим из бетона в сваях арматурным прутам увязывается каркас самого ростверка.

Требования к плотности армирования и к правильности увязки каркаса – очень схожи с правилами создания ленточного фундамента.

Вопросам армирования фундамента – особое внимание!

От правильности монтажа армирующей конструкции напрямую зависит надежность фундамента, а значит — и долговечность всего здания в целом. Много полезной информации по этим вопросам вы получите, ознакомившись со специальной публикацией нашего портала «Армирование ленточного фундамента».

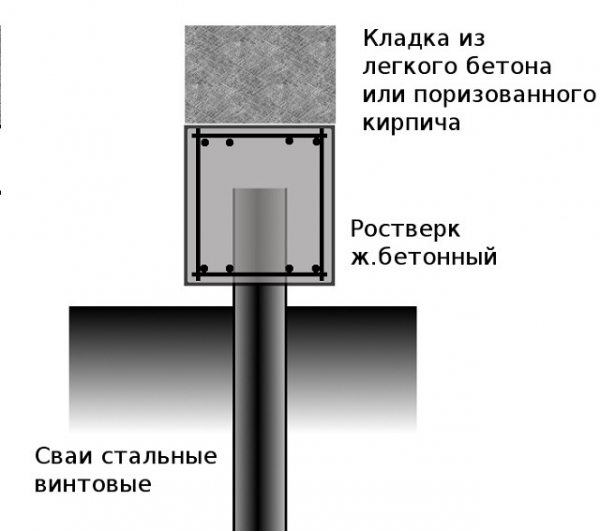

Примерная схема устройства железобетонного ростверка на винтовых сваях

На схеме выше цифрами обозначены:

1. Арматурный каркас «ленты».
2. Железобетонный монолитный ростверк.
3. выступающая над поверхностью земли часть винтовой сваи.
4. Уровень грунта.
5. Внутреннее армирование сваи, залитое бетоном.
6. Лопасть сваи, опирающаяся на несущий слой грунта.

Если же сваи заглубляются в грунт на 2,5 и более метра, то сначала в них засыпается песок и, по возможности, трамбуется. Затем для создания жесткой основы для арматуры, туда же укладывается с трамбовкой щебень некрупной фракции (до 20 мм). Только после этого в сваи вставляется сварная или увязанная конструкция из трех-четырех арматурных прутов длиной в 1200÷1500 мм. После укладки концы этих прутов должны выступать вверх в опалубку с таким расчетом, чтобы их можно было увязать с верхним поясом армирующего каркаса ленты.

В некоторых случаях арматурные пруты могут быть приварены непосредственно к внешней стороне стенок свай — этот вариант возможен, если сваи поднимаются над поверхностью грунта не более, чем на 300÷350 мм. Но внутреннее армирование все же будет качественнее.

Цены на опалубку

опалубка

• Когда арматурная конструкция будет смонтирована, противоположные стенки короба опалубки необходимо скрепить между собой перемычками, придав ему жесткость.

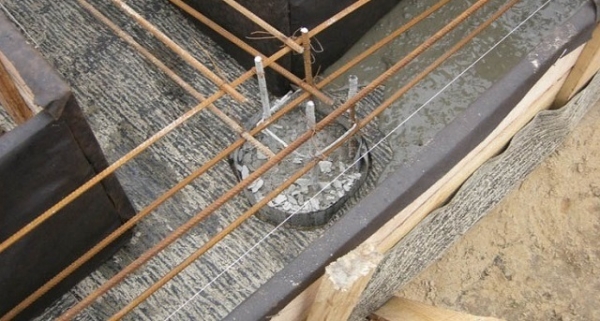

Смонтированная опалубка для железобетонного ростверка свайно-винтового фундамента

• Далее, опалубка заполняется бетонным раствором, марки не ниже М250, а лучше – М300. В обязательном прядке проводится вибрирование залитого бетона, чтобы удавить все воздушные полости и достичь максимальной плотности раствора. Затем поверхность разравнивается по установленному уровню.

Обязательное условие — весь ростверк, независимо от его размеров, должен быть залит в течение одной смены. Иначе не будет достигнута требуемая монолитность конструкции. Это необходимо учитывать при заказе бетона или при его самостоятельном изготовлении на строительной площадке.

• Залитый ростверк оставляется до застывания бетона и набора им прочности. Распалубку рекомендуется проводить не ранее, чем через 10÷14 дней, а переходить к дальнейшим строительным работам на основе созданного пояса можно только через месяц (зимой этот срок может быть и еще больше).
• Готовый железобетонный ростверк перед дальнейшими роботами обязательно покрывают гидроизоляцией. Для этого чаще всего на его горизонтальной плоскости производится укладка полос рубероида, холодным или горячим методом.

Не упускайте из виду вопросы гидроизоляции фундамента!

Для защиты возводимых стен дома от распространения капиллярной влаги снизу, и для повышения долговечности самой конструкции фундамента, требуется создание надежных гидроизоляционных барьеров. О нюансах проведения гидроизоляции фундаментов рулонными материалами – в отдельной публикации нашего портала.

Далее можно переходить к возведению стен дома.

И еще один важный нюанс.

Вентиляционные продухи в монолитном железобетонном ростверке.

Несколько слов необходимо сказать о вентиляции создаваемого основания для дома. Так, если бетонная обвязка поднята на сваях более чем на 300÷400 мм от поверхности грунта, вентиляционные отверстия в ней не требуются. Циркуляция воздуха будет обеспечиваться продухами в забирке, то есть в конструкции, формирующей цоколь дома. Но в том случае, когда ростверк планируется установить на поверхности грунта или в непосредственной близости к ней, вентиляционные отверстия должны быть предусмотрены заранее. Для этого еще при монтаже опалубки в определенных проектом местах устанавливаются отрезки пластиковых канализационных труб. После заливки этим самым в монолитном ростверке сформируются сквозные отверстия-продухи. Суммарная площадь сечений таких продухов должна составлять 0.25% от общей площади цоколя.

Обвязка свайно-винтового фундамента деревом

Несмотря на разнообразие технологий обустройства ростверков свайных фундаментов и необходимых материалов для этого, древесина все-таки остается самой популярной. Это связано с простотой обработки, относительно небольшим весом и ценовой доступностью. Еще одно преимущество данного материала заключается в том, что обвязку из него вполне можно установить самостоятельно, без привлечения посторонней силы, особенно в тех случаях, когда ростверк выстраивается из доски.

Для обвязки винтового фундамента деревом обычно выбираются пиломатериалы хвойных пород — это может быть сосна, лиственница, ель.

Как брус, так и доска монтируются на оголовки, закрепленные на сваях. Обязательно делается гидроизоляционная «отсечка» металла от дерева — оголовки простилаются гидроизоляционным материалом (рубероидом).

Обязательная операция, предваряющая монтаж деревянной обвязки фундамента – обработка пиломатериалов защитными антисептическим составом

Любую деревянные детали необходимо перед началом монтажа обработать антисептиком. Причем следует выбрать состав с максимально возможным сроком действия, так как фундамент обычно возводится с расчетом на много десятилетий вперед. К дальнейшим работам приступают, когда состав полностью впитается, а поверхности бруса после такой обработки – высохнут.

Для работы рекомендуется применять материал, прошедший атмосферную сушку до примерно «столярной» влажности – порядка 12%. Такие бруса или доски в гораздо меньшей степени будут деформироваться в ходе дальнейшей эксплуатации.

Тем не менее, размеры пиломатериалов могут, так сказать, «гулять». Поэтому, какой бы пиломатериал и способ его соединения ни был выбран, не стоит его распиливать сразу, отложив на нем нужные размеры. Опытные мастера рекомендуют перед распилом разложить материал на оголовки свай фундамента, и только после этого делать разметку — уже по месту их расположения. Ну а затем – выполнять резы. Все торцы распилов перед монтажом конструкции также необходимо обработать антисептическим средством.

Ростверк из собранных «пакетом» досок

Для обустройства обвязки из доски можно использовать материал, имеющий толщину в 50 мм, шириной в 200 мм. Каждая балка обвязки составляется из трех досок, собранных на углах и Т-образных стыках особым образом. Таким образом, из трех досок должен получиться «пакет» сечением 200×150 мм.

Такая пакетная обвязка из досок имеет целый ряд преимуществ перед брусом такого же сечения.

— Во-первых, работать с доской проще, да и легче будет, скажем, в одиночку устанавливать и подгонять детали. При монтаже мощного бруса без помощника справиться практически невозможно, просто из-за «неподъемности» длинных балок.

— а во-вторых, правильно собранный пакет ничуть не уступает брусу в прочностных характеристиках, но вероятность его деформации о, например, усыхания — значительно меньше.

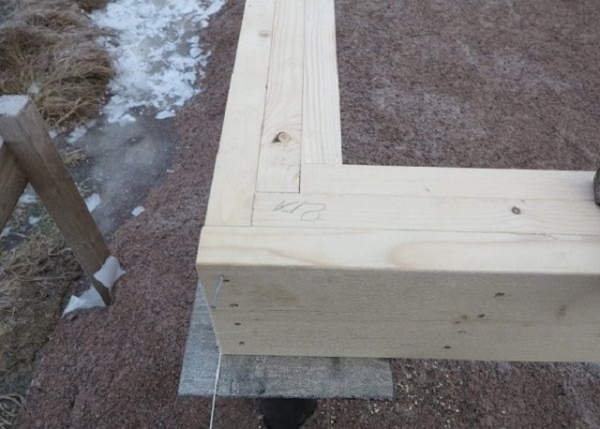

Балки обвязки свайного фундамента, собранные пакетом и трех досок.

Балки, собранные из трех досок, используются не только для установки по периметру фундамента, но и для внутренних перегородок дома. Правда, иногда для внутренних участков обвязки бывает достаточно не трех, а двух досок того же сечения.

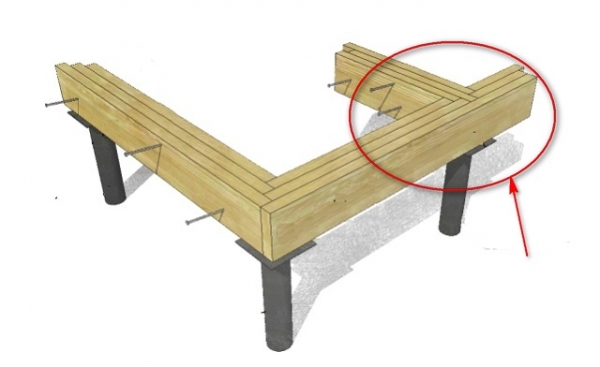

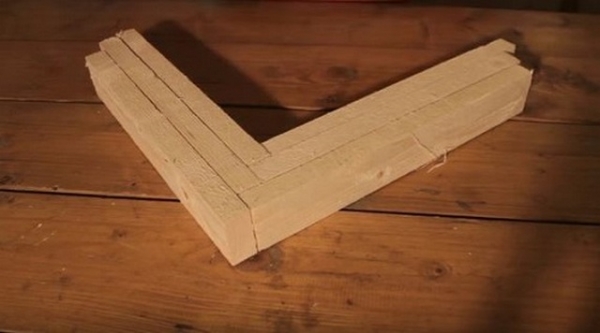

Схема взаимного расположения досок пакета при формировании внешнего угла обвязки

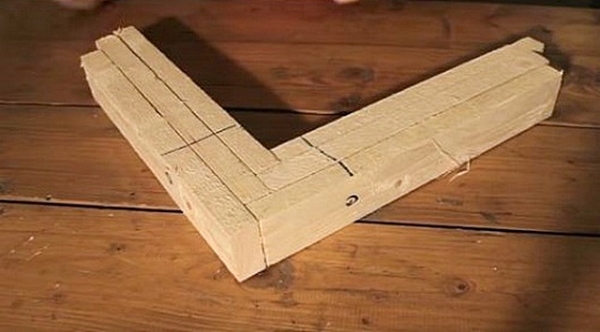

Угловые соединения ростверка из досок производятся так, как представлено на фото:

• Сначала устанавливается первая внешняя линия доски так, чтобы торец одной из них, в данном случае, стоящей справа, упирался в боковую сторону другой, установленной к первой под прямым углом. Затем их предварительно скрепляют с помощью гвоздей.
• Далее, устанавливается вторая линия досок, по тому же принципу. В результате получается как бы внутреннее переплетение торцов досок.
• И далее, соблюдая ту же схему, монтируют третий, внутренний ряд досок.

Таким образом, если посмотреть на данную сборную конструкцию сверху, то можно увидеть, что из досок сформировался рисунок «елочка», который достаточно часто применяют при кладке паркетного покрытия.

Собранная из досок конструкция должна быть надежно скреплена.

• Сначала доски фиксируются между собой гвоздями, которые вбиваются в боковую сторону внешней, а затем внутренней доски, по всей ее длине с шагом в 500÷600 мм. Для этой цели используются гвозди длиной в 100 мм.

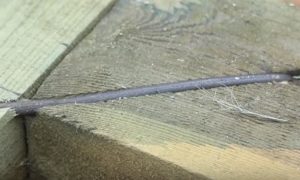

• Далее, углы конструкции стягиваются шпильками, для которых в сформированных балках просверливаются сквозные отверстия. Шпильки надежно стянут доски между собой.

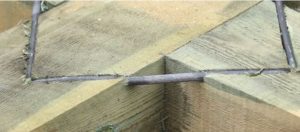

На этой фотографии показаны линии расположения шпилек относительно углового соединения досок. В данном случае для наглядности мастер прочертил их маркером.

• Далее с внутренней стороны угла. его необходимо дополнительно скрепить специальным перфорированным уголком, скобой, или же, как поступил в данном случае мастер, перфорированной пластиной, имеющей ширину в 30 мм и толщину в 3 мм. Края пластины сгибаются под углом в 45 градусов и надеваются на установленные в доски шпильки. Только после этого, на шпильки изнутри угла закручиваются гайки.

Демонстрация принципа упрочнения углового соединения досок обвязки с помощью металлической перфорированной полосы

Шпильки в комплексе с этой пластиной или полосой стянут сборную дощатую конструкцию в углу. Необходимо отметить, что не станет лишней установка металлического уголка и с наружной стороны конструкции, если это не будет мешать дальнейшим операциям по отделке цоколя.

Соединение внешней балки обвязки с внутренней перемычкой фундамента. Вариант, когда для перемычки применяется только две доски.

• Еще один соединительный узел, который требует более подробного рассмотрения — это врезка внутренних перемычек обвязки в балки, установленные по периметру конструкции. Они должны быть прочно и надежно закреплены, так как на них будут опираться не только внутренние перегородки дома, но и лаги под настил полов. Итак, установка доски, на Т-образном стыке производится следующим образом:

— Сначала устанавливается цельная внешняя доска обвязки;

— Затем на оголовки свай укладываются перпендикулярные доски внутренней перемычки. Их прибивают через внешнюю доску;

— Далее, внутренние доски поджимаются с двух сторон установленной средней доской внешней балки. Ее сбивают гвоздями с внешней доской;

— Затем, также с двух сторон, монтируются доски внутренней линии.

Пример показан с перемычкой их двух досок. Если же их три, то просто добавляется еще один шаг. Получается такая последовательность: внешняя доска балки → центральная доска перемычки → две средних доски балки → две внешних доски перемычки → две внутренних доски балки.

• Далее, необходимо стянуть между собой «пакеты» по обеим сторонам от внутреннего перемычки с помощью шпилек. Для этого в сборной конструкции балки просверливаются сквозные отверстия. На фото их оптимальное расположение также отмечено черным маркером.

Цены на популярные модели шуруповертов

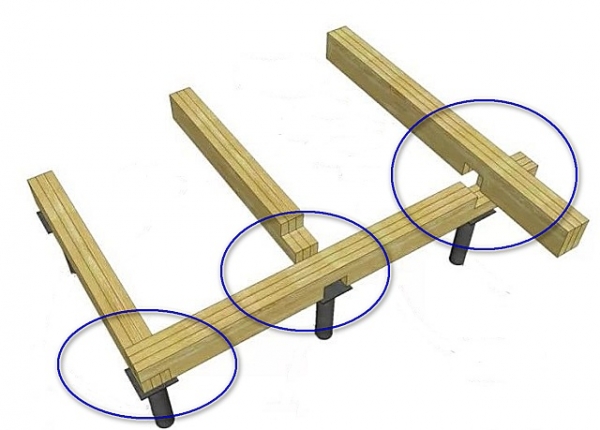

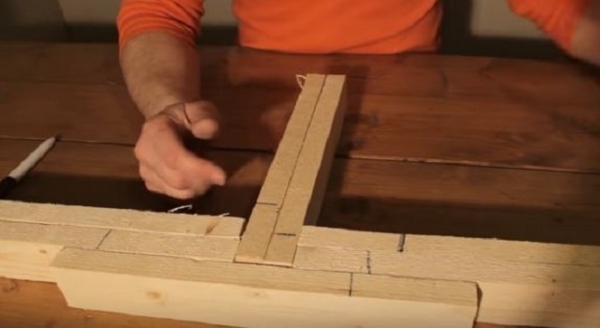

Т-образный соединительный узел обвязки.

• Следующим шагом мастер предлагает установить крепежную конструкцию собственного изготовления, состоящую из той же металлической перфорированной пластины толщиной в 3 и шириной в 30 мм. Для ее установки во внутреннем элементе обвязки необходимо сделать вертикальную сквозную прорезь шириной в 5 мм и высотой в 35 мм, через нее должна пройти подготовленная металлическая пластина. Затем она сгибается, и ее концы прижимаются к основной балке обвязки, состоящей из трех досок. Отверстия, просверленные на их прижатых краях, надеваются на концы торчащих шпилек, после чего на них накручиваются гайки, стягивая детали обвязки между собой.

Вариант Т-образного соединительного узла, когда и для внешней балки, и для внутренней перемычки фундамента применяются одинаковые «пакеты» из трёх досок

На схеме выше хорошо показано, как выглядят данные соединения, и в каких местах предлагается расположить стягивающие шпильки. Вместо самодельных металлических пластин, для укрепления перпендикулярных и угловых соединительных узлов такого ростверка можно использовать готовые стальные перфорированные уголки, подобрав их по размеру. Эти крепежные детали сегодня можно найти в любом строительном магазине.

Пакеты досок могут соединяться и по принципу цельного бруса, например «в полдерева»

Другой вариант монтажа деталей обвязки — это соединение пакетов досок в полдерева. Чтобы выполнить такой монтаж, доски сначала необходимо соединить между собой с помощью склеивания и стягивания в струбцинах, или же применив для этого шпильки. После того как клей между досками просохнет, необходимо произвести разметку и сделать запилы «в полдерева» по углам и в местах пересечений или Т-образных примыканий балок. В этом случае скрепленные между собой доски соединяются, по тому же принципу, что и целый брус.

Обвязка свайно-винтового фундамента брусом

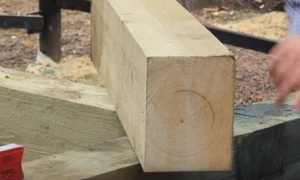

Стандартный размер бруса, применяемого для монтажа ростверка, составляет 200×150 мм. Если дом, устанавливаемый на свайно-винтовом фундаменте, отличается большими размерами или, например, будет иметь два этажа, то для обвязки стоит использовать брус 200×200 мм.

При использовании бруса размером в сечении 200×150 мм, его устанавливают на оголовки свай стороной, равной 150 мм. То есть высота обвязочной балки будет составлять 200 мм.

Иллюстрация	Краткое описание выполняемой операции
	В данном случае планируемый к постройке дом будет иметь достаточно большую площадь. Кроме того, сваи подняты выше уровня грунта примерно на 700÷750 мм. Поэтому после их ввинчивания вся конструкция была связана нижней обвязкой, в качестве которой использовалась профильная труба. Нижняя обвязка зафиксирована на сваях с помощью сварки.

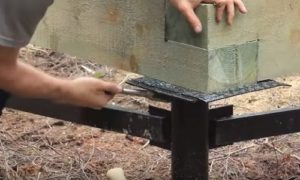

	Оголовки, устанавливаемые на верхние концы свай, как правило, имеют квадратную форму, так как она наиболее удобна для монтажа бруса или «пакетов» досок. Верхняя пластина — «подошва» этого элемента конструкции, чаще всего имеет размеры 250×250 мм. На «подошве» оголовков просверливаются три — четыре отверстия, через которые на них будут закреплены деревянные балки обвязки. Для фиксации бруса на оголовках свай используются сантехнические саморезы с шестигранной головкой, диаметром в 10 мм и длиной в 120 мм.
	Следующим этапом выполнения работ идет настил на оголовки свай гидроизоляционного рулонного материала. Это может быть обычный рубероид или же один из современных рулонных материалов на битумной основе. Вырезаемый для покрытия площадки оголовка фрагмент гидроизоляции должен быть немного больше этой площадки, на 20 мм в каждую из сторон.
	Укладка гидроизоляционных прокладок необходима для создания барьера от проникновения воды в древесину. Беда в том, что дерево и металл имеют очень различающиеся показатели теплоемкости и теплопроводности. При перепадах температур на поверхности «холодного» металла обычно происходит выпадение конденсата. Поэтому площадка может быть влажной, но древесина должна всегда оставаться сухой. Гидроизоляция, разделяя два этих материала, защитит деревянные балки от попадания сконденсированной влаги и предотвратит преждевременное «старение», биологическое разложение древесины, тем самым — повысит долговечность всего фундамента в целом. Если оголовок имеет размер 250×250 мм, то квадратные фрагменты гидроизоляции режутся размером, примерно в 270×270 мм. Чтобы гидроизоляционные полотна не сдвигались с оголовков, можно предварительно нанести плоскость площадки битумную мастику.
	Теперь, когда место для обвязки подготовлено, можно переходить к монтажу бруса. Как уже говорилось выше, чтобы его установка была произведена правильно и все размеры, указанные в проекте, сошлись, брус сначала раскладывается по периметру всей конструкции. После укладки обязательно проверяется перпендикулярность балок. Для этого необходимо промерить диагонали прямоугольных участков фундамента – они должны совпадать. Установку начинают с узлов скрепления бруса в местах пересечения балок.
	Соединения бруса между собой производится «в полдерева». Правда, это самый простой способ и не самый совершенный, и опытные мастера практикуют более надежные соединительные узлы, например, «в лапу». Резы по торцам бруса необходимо делать аккуратными и максимально ровными, так как при стыковке они должны плотно прилегать друг к другу. Нелишним будет нанести в месте соединения слой столярного клея.
	Крепление бруса к оголовкам свай производится саморезами с шестигранной головкой, которые вкручиваются снизу. Чтобы саморезы легче входили в древесину, рекомендуется наметить для них отверстия, просверлив их меньшим по диаметру сверлом. Этот процесс производится по месту, то есть уже после установки бруса на оголовки. Затяжка сантехнических саморезов выполняется с помощью торцевого ключа.
	Врезка бруса, расположенного внутри периметра фундаментной конструкции, производится также «в полдерева». Для этого в брусе основной обвязки в месте соединения производится резы, и удаление лишней части древесины. Затем, режется и удаляется часть края бруса, который будет врезан в основную обвязку. Удаляется фрагмент в половину толщины балки и длиной в 150 мм. Врезаемая часть бруса должна плотно входить в подготовленный для нее паз, а перемычка при этом – встать заподлицо с поверхностью основной внешней обвязки.
	Дополнительное скрепление деталей в соединительных узлах производится стальными скобами длиной 250 мм, изготовленными из арматурного прута диаметром 8 мм. Данные элементы являются дополнительным крепежом, так как длины сантехнических саморезов бывает недостаточно для надежной фиксации толстых балок между собой по всей их толщине. Скоба вбивается в брус сверху, на узлах соединения балок. При этом заточенные ноги скобы должны быть вбиты  в целые части балки, то есть не ослабленные выборкой пазов «в полдерева».
	В связи с тем, что скоба должна быть утоплена в древесину заподлицо с поверхностью балки, вбить ее на такую глубину бывает затруднительно, так как ее толщина составляет 8 мм. Поэтому работы проводятся в следующем порядке: — Сначала крепежная деталь прикладывается к будущему месту установки и по ней проводится маркером линия разметки; — Затем, по данной линии производится пропил глубиной в 10 и шириной в 7÷8 мм; — Далее, в точках, в которые будут вбиваться ножки, необходимо просверлить отверстия диаметром в 5÷6 мм. Благодаря им древесина при вбивании скоб не даст трещину; — Затем и резы, и просверленные отверстия обрабатываются антисептическим составом; — И только после этого скобы устанавливаются на место и вбиваются заподлицо с поверхностью бруса.
	В соединениях, где образуется перекрестье двух балок, они также стыкуются «в полдерева», прикручиваются снизу саморезами, а сверху в них вбивается четыре скобы, которые образуют своеобразный квадрат. После вбивания скоб, поверхность бруса в местах их установки должна быть ровной, иначе выступающие части скобы могут стать помехой для последующего возведения стен дома.
	После того как все балки обвязки будут закреплены на оголовках свай, необходимо проверить всю конструкцию на горизонтальность созданной плоскости. Эта операция производится с помощью водяного или строительного уровня. Но проверка с применением строительного уровня возможна лишь в том случае, если длина сторон фундамента не слишком велика, и особо полагаться на нее не стоит. Допускается перепад установки бруса на линии от одного угла строения до другого не более чем в 5 мм. Горизонтальность конструкции, а также все линейные параметры должны полностью совпадать с проектной документацией. Если имеются погрешности – их придется принимать в расчет при дальнейшем строительстве стен дома.

*  *  *  *  *  *  *

Итак, очевидно, что некоторые материалы, в силу своих технических характеристик, вполне позволяют произвести монтаж обвязки своими силами, без привлечения строительной бригады, и без использования сколь-нибудь особенного, сложного в пользовании инструмента. Однако, если планируется возвести массивное строение, требующее особо прочного фундамента, а опыта у владельца участка – явно недостает, то рекомендуется все же доверить монтаж обвязки квалифицированным специалистам. Возведение фундамента – это не то поле деятельности, где позволительно допускать ошибки или «набивать руку» в выполнении тех или иных строительных операций. Но все равно — информация, предоставленная выше, поможет контролировать проведение монтажных работ.

Узнайте, для чего и как выполняется утепление свайного фундамента, из нашей новой статьи на нашем портале.

А расширить и углубить полученную информацию поможет предлагаемый к просмотру видеосюжет:

Видео: Рекомендации специалистов по обвязке свайно-винтового фундамента
