Обратный клапан для вентиляции – особенности устройства и назначение данного вида узлов

Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль. Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы вентилятора или вытяжки, что очень удобно.

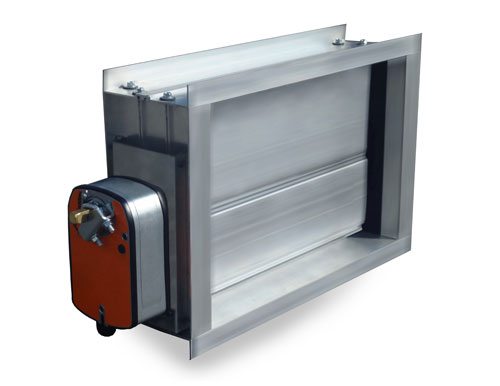

На фото: обратный воздушный клапан для вентиляции позволяет защитить помещение от проникновения наружного воздуха

Виды устройств

Существует несколько разновидностей рассматриваемого вида клапанов, но широко используются только некоторые из них, рассмотрим их особенности более подробно:

Механизм поворотного типа	Самый простой вариант, представляющий собой блок круглого либо прямоугольного сечения, в котором на оси расположена задвижка, которая работает благодаря системе тяг и противовесов. Управление подобным устройством может выполняться как вручную, так и автоматизированным способом, можно как полностью перекрывать поток, так и регулировать его интенсивность
Обратный клапан-бабочка для вентиляции	Этот вид конструкции имеет следующее устройство: на оси, расположенной в корпусе, закреплены два лепестка, которые открываются при включении вентилятора и закрываются при прекращении его работы. Простой механизм используется очень широко в готовых узлах, включающих вентилятор и задвижку
Обратный лепестковый клапан для вентиляции	Система представляет собой ряд горизонтально или вертикально расположенных жалюзи, которые открываются при включении принудительной вентиляции. Обеспечивают качественную защиту коммуникаций и чаще всего устанавливаются на выходных отверстиях, расположенных в стенах

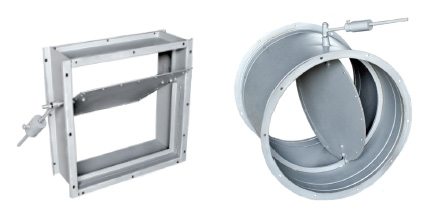

Клапаны могут быть как круглого, так и прямоугольного сечения, что очень удобно

Критерии выбора устройства

Чтобы вентиляция с обратным клапаном работала эффективно, необходимо учитывать целый ряд факторов и подбирать изделия с оптимальными техническими характеристиками, это важно, так как любые просчеты могут создать множество проблем.

На что следует обратить внимание при покупке

Правильный подбор клапана – гарантия отсутствия сбоев в системе воздухообмена и обеспечение оптимальных условий функционирования всех коммуникаций.

Самыми важными факторами являются следующие:

• Расчетная скорость воздушного потока в системе, защитное устройство должно открываться даже при минимальном движении воздушных масс. Это особенно актуально для естественных систем вентиляции, где тяга очень маленькая, и иногда единственным возможным вариантом для обеспечения работы является вентиляционная решетка с обратным клапаном и вытяжным вентиляторов, это простое устройство обеспечит нужную тягу.

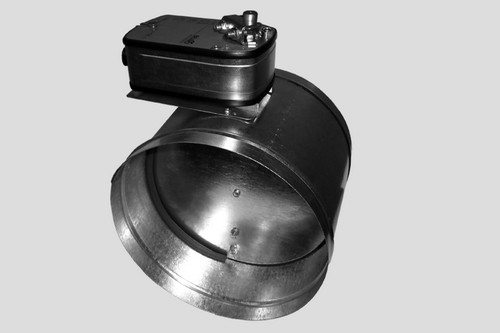

Клапан обратный с электроприводом – для вентиляции естественного типа это может быть единственным возможным вариантом

• Очень важно, чтобы обратный клапан на вентиляцию в квартире или доме подходил по характеристикам вентилятору. Проще всего купить оба эти изделия в одном корпусе, это гарантирует правильное функционирование системы. Но если узлы приобретаются отдельно, то тяга, создаваемая вентилятором, должна обеспечивать открытие клапана.
• Еще один важный фактор – климатические особенности вашего региона. Например, устройства типа бабочка склонны к замерзанию при длительных отрицательных температурах, поэтому их лучше всего устанавливать внутри помещений, а не на выходных решетках. Это позволит избежать обмерзания и заклинивания узлов.

Совет! В некоторых помещениях трубопроводы вентиляции со временем могут засоряться и покрываться налетом, если у вас установлен клапан без электропривода, то даже небольшой слой налета нарушает баланс устройства и вызывает его неправильную работу, поэтому не забывайте периодически контролировать и очищать лепестки.

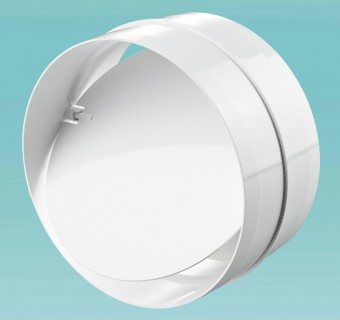

Чтобы разобраться, как установить изделие правильно, необходимо ознакомиться с рекомендациями, которые дает инструкция, прилагаемая к устройству

• Также важно учитывать и характеристики системы, проложенной в помещении. Если вентиляционный короб прямоугольный, то и корпус клапана должен быть таким же, это значительно упростит монтажные работы, иначе вам придется мастерить самодельный переходник. Также важен размер коммуникаций (чаще всего используются трубопроводы 100 на 100, но могут быть и другие варианты).

Совет! Лучше всего приобретать продукцию известных фирм, хорошо зарекомендовавших себя на рынке. Это гарантирует качество изделия и его соответствие заявленным параметрам.

Некоторые конструктивные особенности

Существует ряд нюансов, которые следует знать при выборе конкретного варианта:

• По способу установки можно выделить устройства горизонтального и вертикального типа. Первые устанавливаются на горизонтальных участках, направление открытия подбирается в соответствии с системой, второй вариант ставится на стояках, и направление воздуха в нем всегда снизу вверх.

Вертикальные клапаны оснащаются сложной системой противовесов, поэтому их цена несколько выше

• Если вы устанавливаете обратный клапан, то следует подбирать изделие с удобной системой крепления, лучше всего, если это вариант с фланцами либо хомутами
• Еще один важный нюанс – место установки конструкции, если она будет располагаться в наружной стене или рядом с ней, то лучше приобрести вариант с электроподогревом, это исключит обмерзание лопастей при отрицательных температурах и предотвратит появление конденсата в системе. Если клапан ставится изнутри, то такая опция не требуется.

Электроподогрев обеспечит работоспособность клапана при любых температурах

Вывод

Обратный клапан в системах вентиляции предотвращает проникновение в помещение холодного воздуха и пыли, позволяя сохранить оптимальный микроклимат.

Видео в этой статье поможет лучше понять особенности рассматриваемого вида устройств.
