Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

0 414

Наилучшим показателем качественной и бесперебойной работы домашней канализации является ее высокая пропускная способность. Как только в любой из ее точек образуется засор, загрязненные стоки не смогут в полном объеме уходить в приемный коллектор, в результате чего уровень воды поднимется, и жидкость начнет поступать через сливные отверстия внутрь помещения. Чтобы этого не произошло, на выходе каждого сантехнического прибора устанавливается обратный клапан для канализации 50 мм, а в точке подключения коллектора к центральному стояку – обратный клапан диаметром 110 мм.

Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

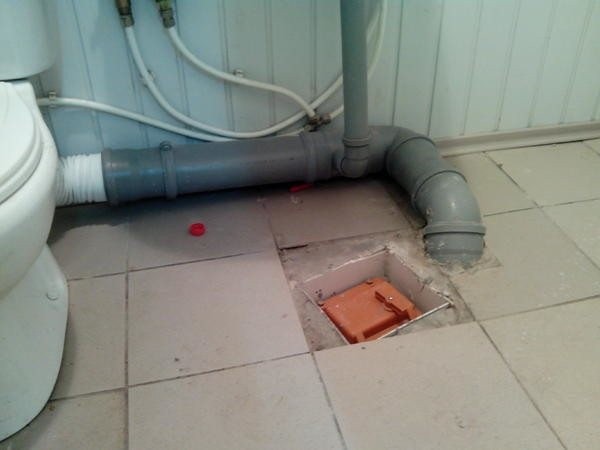

Установка обратного клапана в сливном канализационном коллекторе.

Применение обратного клапана в домашней канализации

Для того чтобы детально разобраться с вопросом, для чего нужен обратный клапан, в этой статье будут рассмотрены различные модели подобных устройств для использования в бытовых системах канализации.

Кроме того здесь будет представлена подробная инструкция, в которой указаны наиболее подходящие места для установки этого устройства, а также описаны все особенности монтажа и дальнейшего технического обслуживания.

Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

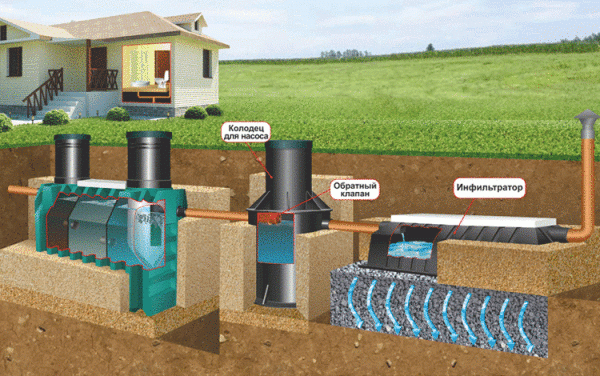

Схема установки устройства в системе автономной канализации.

Назначение устройства

Большая часть бытовых систем сбора и утилизации сточных канализационных вод работает по безнапорному принципу, то есть вода внутри нее перемещается самотеком, за счет естественного уклона труб на всем протяжении канализационной сети. Если в каком либо месте вода встретит препятствие, ее уровень начинает подниматься, она заполняет всю систему и движется в обратном направлении, пока не найдет себе другого выхода.

Чаще всего этот выход находится в квартире первого этажа многоэтажного дома или, в случае локального засора, в сантехнических приборах с низким расположением сливных отверстий (ванна, душевая кабина).

Как уже понятно из названия, различные модели обратного клапана используются в системах канализации для предотвращения обратного хода нечистот, при наступлении неблагоприятных условий.

Обратный ход воды в безнапорной системе, в большинстве случаев может быть вызван следующими факторами:

  • Засорение канализационной системы в результате смыва в унитаз крупного мусора, остатков пищи, тряпок, памперсов и других твердых бытовых отходов. Чем ниже этажом расположена квартира в многоэтажном доме, тем в большей степени она подвержена затоплению, по причине возникновения засора.
  • Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

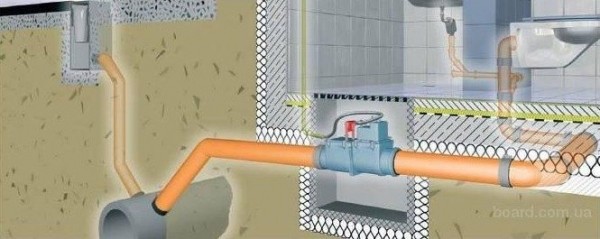

    Схема установки устройства в сливном коллекторе загородного дома.

  • Несоблюдение угла наклона канализационных труб также со временем может привести к уменьшению внутреннего сечения и образованию засора. Слишком пологий угол наклона не обеспечивает достаточной скорости воды, которая необходима для удаления жировых отложений и твердых частиц со стенок канализационных труб. В то же время слишком крутой угол приводит к сильному увеличению скорости воды, при которой она не может уносить мусор, а просто омывает его, обходя сверху.
  • В случае если ливневая или паводковая и фекальная канализация объединены в одну систему, при сильных ливнях или долговременных осадках возможен значительный подъем уровня воды, что при отсутствии обратного клапана может привести к ее поступлению в сантехнические приборы домов частного сектора.
  • В автономных системах утилизации бытовых стоков причиной обратного хода нечистот может стать сезонное изменение уровня грунтовых вод, а также затопление септика во время ливней или паводков.
  • Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

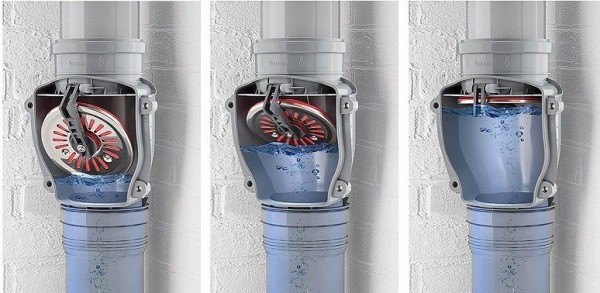

    На фото показан принцип работы обратного клапана тарельчатого типа в вертикальном стояке.

    Совет!
    Еще одним аргументом в пользу установки обратного клапана является то, что такое устройство препятствует попаданию в помещение грызунов, крыс и других вредителей из канализационного коллектора.

    Принцип действия

    Обратные клапаны в большинстве случаев изготавливаются из металла или ПВХ пластика, однако в бытовых системах наибольшее распространение получили пластиковые модели.

    Несмотря на все многообразие подобных устройств по своему принципу работы все канализационные обратные клапаны можно разделить на два типа.

  • Металлический фланцевый шаровый клапан может быть изготовлен из чугуна, стали или латуни. Запирающим устройством в данном случае является подпружиненный металлический шар, который располагается во втулке большего диаметра. В нормальном режиме вода спокойно протекает мимо шара, а при возникновении противотока, нечистоты прижимают шар к седлу клапана, тем самым полностью перекрывая внутреннее сечение трубы.
  • Тарельчатый клапан обычно изготавливается из жесткого ПВХ пластика и чаще всего устанавливается в современных канализационных системах из полимерных труб. В основе его работы лежит пластиковая тарелка с резиновым уплотнителем, свободно подвешенная внутри корпуса на рычажном шарнире. В нормальном режиме тарелка прижимается к седлу под собственным весом и не препятствует свободному протеканию сточных вод. В случае обратного хода жидкости, тарелка прижимается к седлу под давлением напора, и герметично перекрывает внутреннее сечение трубы. После снижения давления на подпорной стороне, тарелка освобождается, и клапан автоматически переходит в нормальный режим работы.
  • Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

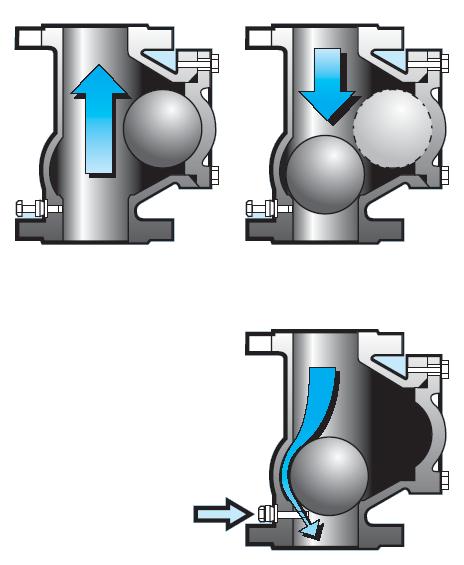

    Устройство и принцип работы обратного клапана шарового типа.

    Совет!
    Простота монтажа и невысокая цена защитных устройств ставит их установку в число обязательных работ при обустройстве канализации для владельцев квартир, расположенных ниже третьего этажа.

    Места установки

    Канализационные обратные клапаны выпускаются в различном исполнении и отличаются между собой по своему размеру, пропускной способности и диаметру присоединяемых труб. Для полноценной защиты канализационной системы установка обратных клапанов выполняется в месте отвода горизонтального сточного коллектора от каждого отдельного вертикального стояка (на кухне, в ванной, в санузле).

    Кроме того, для предотвращения локальных переливов сточных вод внутри дома или квартиры рекомендуется дополнительная установка защитного устройства на выходе каждого сантехнического прибора.

  • Для установки на выходе различных сантехнических приборов (ванна, раковина, душевая кабина) чаще всего используется небольшой обратный клапан с диаметром подсоединяемых пластиковых труб 50 мм.
  • В качестве общего защитного устройства от попадания воды из вертикального стояка используется обратный канализационный клапан v115 для ПВХ труб диаметром 110 мм.
  • Установка защитного устройства необходима также в том случае, если в системе присутствует участок с обратным углом наклона канализационных труб. В этом случае его устанавливают в самой нижней точке такого участка.
  • Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

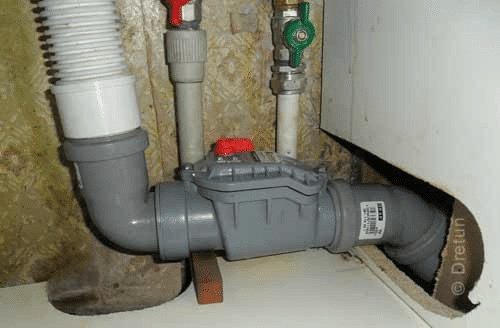

    При выборе места монтажа необходимо обеспечить свободный доступ к устройству для планового обслуживания и ремонта.

    Совет!
    Кроме горизонтальных коллекторов, установка защитного устройства допускается на вертикальный стояк.
    При этом во время монтажа важно проследить, чтобы стрелка на его корпусе соответствовала направлению движения сточных вод.

    Монтаж и обслуживание

    Установка защитных устройств в существующую канализационную систему не представляет особых сложностей, и все же при выполнении подобных работ необходимо соблюдать несложные правила и рекомендации.

  • Сечение канализационных труб и интенсивность слива сантехнических приборов должны полностью соответствовать диаметру входного и выходного патрубков, а также паспортной пропускной способности защитного устройства.
  • Перед тем как устанавливать обратный ПВХ клапан для канализации 110 мм, необходимо перекрыть воду по всему стояку многоэтажного дома и по возможности попросить соседей не пользоваться сливом воды.
  • Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

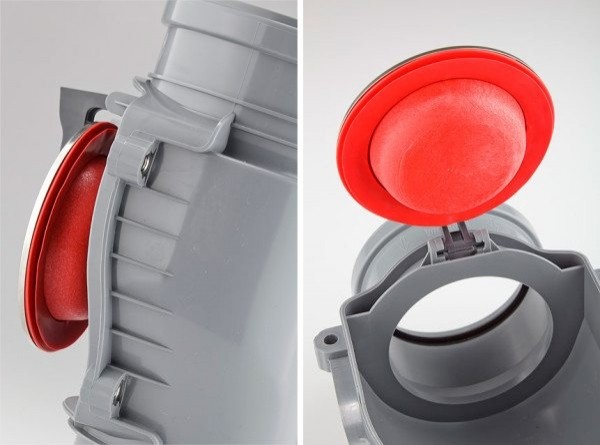

    Вид на внутреннюю часть и тарельчатую заслонку (верхняя крышка снята).

  • После установки устройства нужно проверить герметичность всех соединений и убедиться в отсутствии вибрации запирающей тарелки или шара. Для этого нужно обеспечить системе кратковременную максимальную нагрузку, визуально осмотреть все соединения и проверить устройство на наличие вибрации.
  • Для очистки запирающей тарелки и седла клапана от налипшего мусора и жировых отложений, необходимо отвернуть четыре болта на корпусе устройства, снять крышку и выполнить очистку вручную при помощи губки или жесткой щетки, смоченных в любом моющем средстве.
  • На верхней крышке многих подобных устройств имеется специальный рычаг, который служит для принудительного закрытия просвета сливной трубы, например в случае сильного ливня, или во время проведения плановых профилактических или ремонтных работ.

    Насколько необходим обратный клапан для канализации, и где его нужно устанавливать

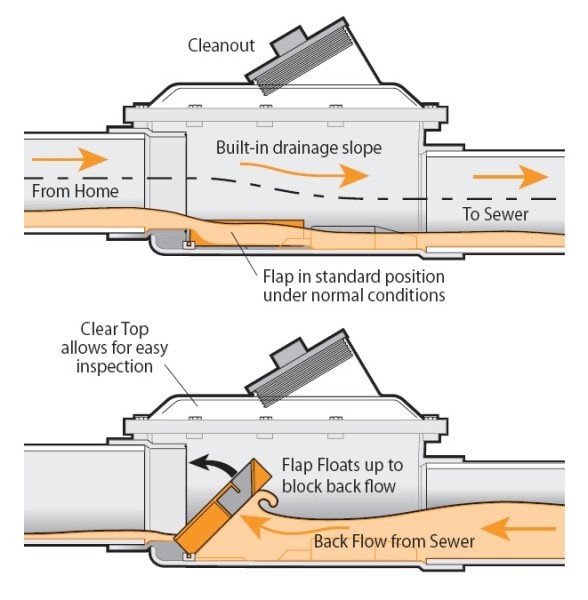

    Схема работы в нормальном режиме и в режиме обратного хода загрязненных стоков.

    Совет!
    Наиболее целесообразно выполнять установку защитных обратных клапанов одновременно с монтажом всей канализационной сети во время строительства дома или замены внутренней разводки.

    Заключение

    После прочтения данной статьи становится понятно, что установив обратный клапан для канализации своими руками, можно гарантированно защитить свое жилье от неприятных последствий в виде плавающих фекальных масс или проникновения грызунов через систему канализации. Для получения дополнительной информации по данному вопросу, можно посмотреть видео в этой статье или почитать похожие материалы на нашем сайте.
