Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

0 55

Перед тем, как приступить к монтажу внешних коммуникаций, следует помнить, что требования к ним содержит СНиП на наружный водопровод и канализацию. Невыполнение его требований может нарушить экологический баланс на участке, привести к проникновению стоков в грунт и заражению водоносного горизонта. Помимо этого и сама система может быстро выйти из строя.

Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

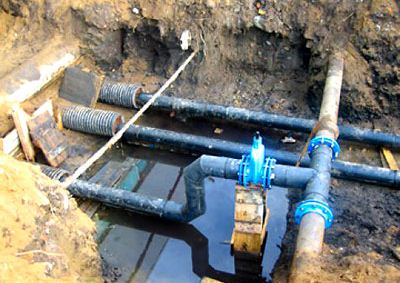

Внешняя система подачи воды должна монтироваться в соответствии с правилами.

Документы, регламентирующие монтаж внешних сетей

Главный документ, по которому осуществляется монтаж наружного водопровода – это СНиП №3.05.04/85.

Помимо него надо учитывать положения следующих сборников:

  • СНиП №III/4/80;
  • СНиП №3.01.03/84;
  • СНиП №3.01.01/85;
  • СНиП №2.04.02/84.

Готовые коммуникации должны приниматься в эксплуатацию по СНиП №3.01.04/87.

Согласно нормам, водопроводные трубы для наружного водопровода и канализационные аналоги могут быть:

  • асбестоцементными;
  • стальными;
  • железобетонными;
  • чугунными;
  • керамическими;
  • пластиковыми.

Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

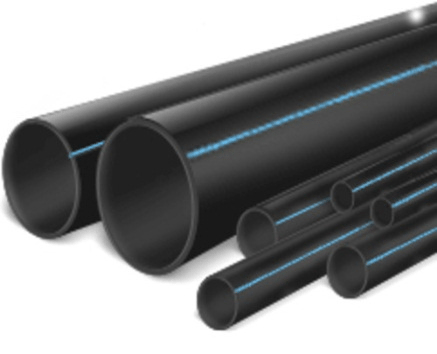

Пластиковые трубы для наружного водопровода.

Обратите внимание!
Сейчас, чаще всего применяют полимерные трубные изделия.
Они должны иметь маркировку, которая допускает наружную укладку.
Такие трубы, обычно, обладают черной окраской с синей полосой.

Общие требования к обустройству трубопроводов

Согласно СНиПу №2.04.02/84, внешняя часть водопровода должна иметь обязательные элементы.

Составляющие водопроводной системы

Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

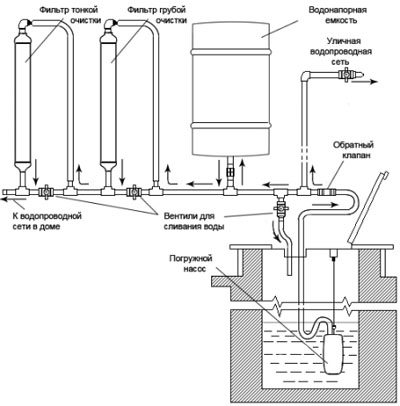

Схема дачного водопровода.

  • Водозаборное сооружение.
  • Трубопровод, доставляющий ресурс до входа в дом.
  • Накопительный резервуар (водонапорная вышка).
  • Перед трубопроводом должно располагаться осмотровое сооружение. Когда ставятся смотровые колодцы на наружном водопроводе, в них монтируется запорная арматура.
  • Для повышения давления (напора) до нужного значения, система оснащается водопроводной насосной станцией.
  • Фильтрационный узел, очищающий воду до состояния питьевой.
  • СП на наружные водопроводы делит их на следующие категории, исходя из их назначения.

  • Хозяйственно-бытовой тип обеспечивает владельцев водой питьевого качества.
  • Пожарный аналог предназначен для тушения возгораний.
  • Производственная разновидность служит для транспортировки технической воды. Она применяется для охлаждения оборудования, производства продукции и пр.
  • Поливочный вид нужен для орошения растений.
  • Оборотный тип водопровода служит для уменьшения расходования воды.
  • Чаще всего обустраивается своими руками комбинированная сеть. Она может предназначаться, например, для поливки растений и обеспечения участка питьевой водой
  • Факторы, которые учитываются

    Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

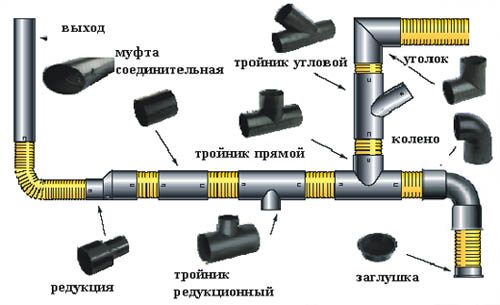

    Фурнитура, применяемая для сопряжения труб.

  • Раскладывая трубы для сборки сети, не допускайте проникновения внутрь их поверхностных, сточных и грунтовых вод. Сами изделия и фурнитура не должны иметь загрязнений.
  • Собираются коммуникации, согласно утвержденному проекту.
  • Траншеи перед укладкой труб необходимо проверять на их соответствие проектным габаритам.
  • Трубы для безнапорных раструбных сетей следует размещать расширенным концом навстречу потоку воды.
  • На прямых отрезках нужно постоянно контролировать прямолинейность монтажа сети.
  • Инструкция рекомендует коммуникации, укладываемые из металлических труб, подвергать обработке антикоррозионным составом.
  • Конфигурация сети

    Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

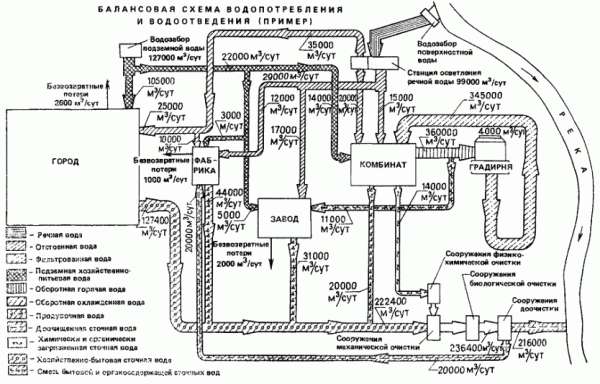

    Пример схемы коммунального водопровода и канализации.

  • Траншею следует копать от водозабора, ниже уровня замерзания почвы, минимально на 20 см.
  • В осмотром колодце ставятся запорные краны для наружного водопровода. Их диаметр и тип должны быть указаны в ТУ.
  • Обратите внимание!
    Если система будет подключаться к общему коммунальному водопроводу, ее врезку лучше всего доверить работникам Водоканала.
    Разводку внутри дома можно осуществить самостоятельно.

  • Минимальный уклон водопровода наружного должен составлять 3 см на каждый его метр, в сторону водозабора.
  • Минимальное сечение труб для уличной канализации нормативы устанавливают, исходя из ее типа. Если это полная раздельная бытовая сеть – 200 мм, если система ливневая общесплавная – 250 мм.
  • Диаметр водопроводных труб наружной сети определяется, исходя из расхода воды, а также гидравлического сопротивления всех отрезков системы.

    При этом минимальный диаметр наружного водопровода составляет:

    • для коммунальной сети в крупных населенных пунктах, а также объектах промышленности – 100 мм,
    • в местности сельской – 75 мм.
    • Если застройка многоэтажная – 150/200 мм.

    Взаимное расположение инженерных сетей

    Наружный водопровод и система отведения стоков: что нужно учесть при их сооружении

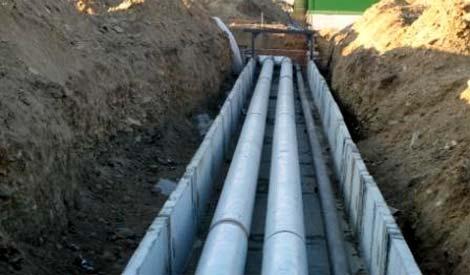

    На фото правильное расположение сетей, относительно друг друга

  • При параллельной укладке труб, водопровод и канализация должны быть расположены с промежутком, не менее 40 см.
  • Строго запрещено монтировать канализационную сеть в зоне санитарной водопровода.
  • Когда без пересечения систем не обойтись, трубы надо класть под углом прямым друг к дружке. Пересекать их под углом острым запрещено. При этом следует соблюдать уклон наружного водопровода.
  • Трубы водопроводные следует размещать выше канализационных аналогов. Там, где они пересекаются, промежуток меж ними по вертикали должен составлять не меньше 0.4 м.
  • Если для монтажа систем применяются пластиковые трубы, на участках пересечения они защищаются стальными кожухами. Длина, а значит, и цена данных элементов зависима от вида почвы. Если она глинистая, длина кожуха должна быть по 5 м в обе стороны от точки пересечения. В сильно фильтрующей земле (например, песчаной) цифра увеличивается до 10 м.
  • Промежуток меж входом канализационных и водопроводных труб в здание должен составлять не менее 1.5 м.
  • Вывод

    Сооружая наружные коммуникации, следует придерживаться строительных правил и норм. Они содержатся в СНиПах, данные документы перед работами необходимо изучить.

    Видео в этой статье содержит еще много полезного.
