Наружные сети водопровода и канализации: нормативные требования и применяемые материалы

Какие СНиП на наружные сети водопровода и канализации действуют в настоящее время? Какие требования к проектировщикам и монтажникам они предъявляют? Из каких материалов сооружаются водопроводные наружные сети? Из чего делаются канализационные системы? Попробуем ответить на эти вопросы.

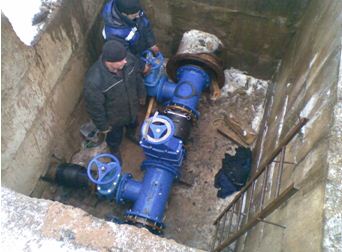

Монтаж наружного водопровода.

Нормативные документы

В интересующей нас области действуют два СНиП:

• СНиП на проектирование наружных сетей водопровода и канализации за номером 3.05.04-85.
• СНиП 02.04.02-84, содержащий требования к строительству наружных водопроводов.

Кроме того: существует отдельный ГОСТ на составление рабочих чертежей интересующих нас наружных сетей.
ГОСТ 21.604-84 был введен в действие первого июля 1983 года и остается действующим по сей день.

Давайте изучим ключевые требования обоих документов.

СНиП 3.05.04-85

Как должен выполняться монтаж наружных сетей водопровода и канализации по СНиП? При перемещении элементов трубопроводов с защитным покрытием следует использовать способы погрузки и транспортировки, исключающие повреждение покрытия.

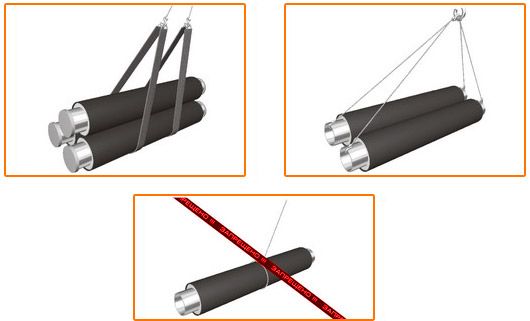

Правильные и неправильные способы погрузки.

Раскладка труб в траншее должна исключать попадание в них посторонних предметов. Перед сборкой трубопровода его элементы осматриваются изнутри и очищаются от любых загрязнений.

При сборке безнапорного трубопровода из раструбных труб на неровной местности их следует укладывать раструбами вверх по склону. Инструкция связана с меньшей вероятностью утечек при разгерметизации соединения в этом случае.

Прямолинейность трубопровода на прямых участках проверяется визуально, на просвет с помощью зеркала.

Максимальные допустимые отклонения от зафиксированного в проекте положения осей трубопроводов составляют:

Тип трубопровода	Максимальное отклонение, мм
Напорный, отклонение по горизонтали	±100
Напорный, отклонение по вертикали	±30
Безнапорный	±5

Напорные трубопроводы можно прокладывать по пологой дуге или кривой при соблюдении двух условий:

• Они монтируются из раструбных труб с резиновыми уплотнителями.

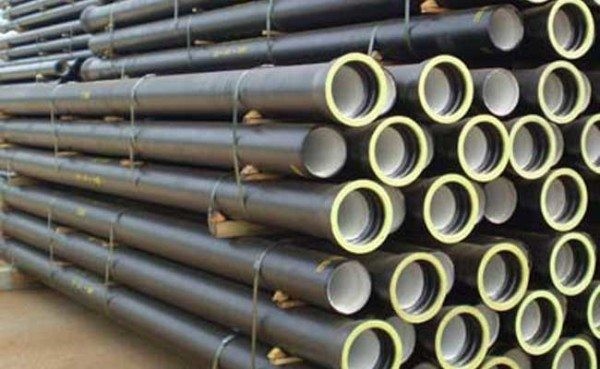

На фото – напорные раструбные трубы под кольцевые уплотнители.

• Угол поворота на каждом раструбе не превышает 2 угловых градусов при диаметре до 600 мм и 1 углового градуса при диаметре свыше 600 мм.

При чеканке раструбов трубы центруются так, чтобы ширина щели в раструбе была одинаковой по всей окружности.

Сварные стальные трубы монтируются со смещением сварного шва (прямого или спирального) как минимум на 100 мм. Исключение – трубы с швом, проваренным снаружи и изнутри.

Прокладка наружных сетей водопровода и канализации чугунными трубами без резиновых уплотнителей выполняется с герметизацией раструбов смоляной или битумизированной каболкой и заделкой асбестоцементным раствором. Аналогично заделываются соединения бетонных и железобетонных трубопроводов.

Однако: при сборке своими руками трубопровода небольшого диаметра куда проще использовать санитарный силиконовый герметик для труб.

СНиП 02.04.02-84

Качество воды, подающейся для хозяйственно-питьевого использования, должно отвечать всем требованиям ГОСТ 2874-82.

Примечание: в настоящее время действие этого документа прекращено.
Требования к качеству воды содержатся в СанПиН 2.1.4.1074-01.

Выдержка из текста документа.

При проектировании водопровода следует исходить из следующих норм расхода воды:

Тип дома	Расход, л/сутки
Ванные комнаты отсутствуют	160
Ванны установлены; ГВС обеспечивается водогрейной колонкой или бойлером	230
Ванны установлены, горячая вода подается централизованно	350

Напор должен быть не менее:

• На вводе в одноэтажное здание – 10 метров.
• На вводе в многоэтажное здание – 10 м + 4 метра на каждый этаж постройки.
• На уличной колонке – 10 метров.

Если многоэтажный дом возводится в районе с низкоэтажной застройкой, он снабжается собственной насосной станцией.

Источниками воды могут быть:

Каналы, реки.

Озера, пруды и водохранилища.

Скважины.

Вода из скважин выгодно отличается отсутствием примесей и загрязнений.

Для нужд промышленности допускается использование очищенных сточных вод; а вот использовать в производственном цикле воду, которая соответствует требованиям для питьевого водоснабжения, запрещено.

Материалы

Давайте выясним, какими материалами ведется массовое строительство наружных сетей водопровода и канализации.

Водоснабжение

Чугун повсеместно применялся при сооружении водоводов примерно до конца семидесятых годов. Тогда использовались раструбные трубы под чеканку; заделка уплотнения выполнялась цементными замками и расплавом свинца. Современные чугунные трубы оснащаются резиновыми уплотнительными кольцами и используются там, где нужна высокая механическая прочность.

Стальные трубы с быстрым и технологичным соединением плетей сварными швами сменили чугун незадолго до распада Союза ССР. Цена нововведения – резкое падение ресурса: ремонт наружных сетей водопровода из-за коррозии и зарастания отложениями часто требуется уже через 15-20 лет после прокладки.

Для сравнения: чугунные трубы, использованные при строительстве знаменитых фонтанов Петергофа, не менялись с момента введения в эксплуатацию в 1721 году.

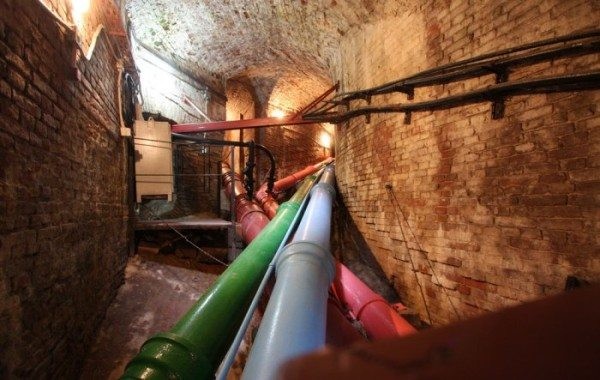

Чугунный водопровод, снабжающий водой нижние фонтаны Петергофа.

В настоящее время металлические трубы вытесняются полиэтиленовыми. Напорная труба соединяется низкотемпературной сваркой: торцы смежных плетей оплавляются и прижимаются друг к другу до застывания расплава полимера. Минимальный срок службы решения оценивается в 50 лет; поверхность пластика не зарастает отложениями и обеспечивает крайне низкое гидравлическое сопротивление.

Канализация

• Традиционный чугун отметился и здесь: именно им по сей день часто выполняется прокладка дворовой канализации между колодцами.
• Железобетонные трубы используются, как правило,при строительстве коллекторов.
• Керамика применяется в основном в промышленности, при транспортировке химически агрессивных и высокотемпературных стоков.

• Раструбные трубы из поливинилхлорида массово применяются наряду с чугуном для прокладки сточных систем небольшого диаметра; а вот для строительства коллекторов, помимо железобетона, используются двухслойные трубы с наружным гофрированием, выполненные из полиэтилена.

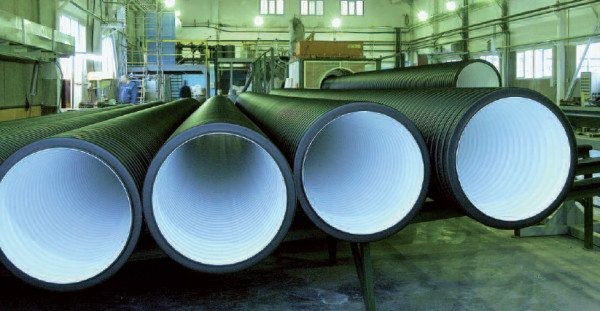

Двухслойные полиэтиленовые трубы Корсис.

Заключение

Перечисляя материалы, мы намеренно опустили многие сравнительно экзотические виды труб, с которыми читатель едва ли столкнется в повседневной жизни. Дополнительную информацию, как обычно, предложит видео в этой статье. Успехов!
