Мотоцикл «Урал» на гусеницах

0 9

Мотоцикл «Урал» на гусеничном ходу: подробные фото по переоборудованию самоделки.

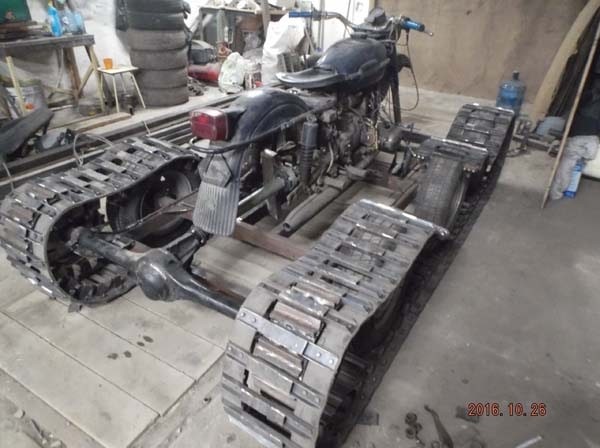

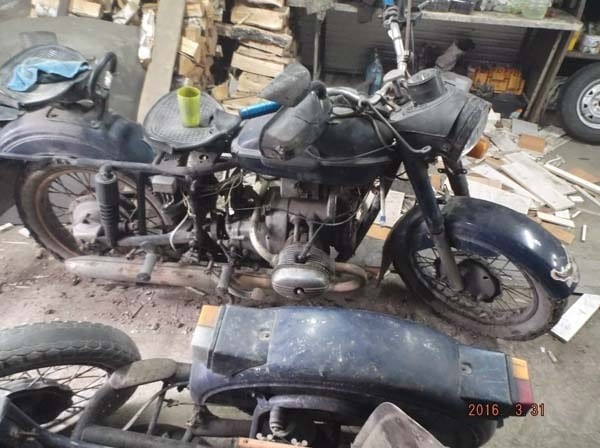

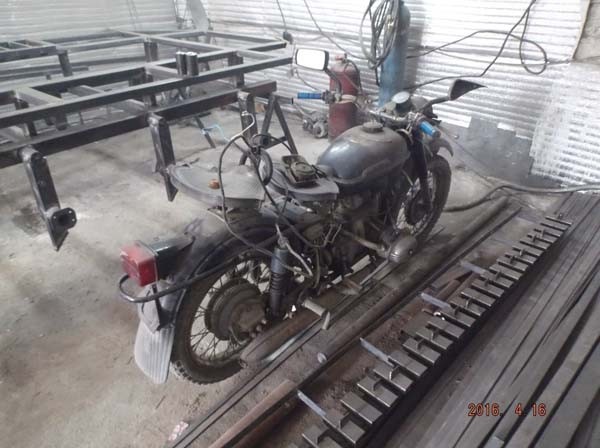

Оригинальный гусеничный вездеход, построили умельцы из компании «ТСН74». В качестве донора для постройки проекта, использован мотоцикл «Урал». Конструкция самоделки выглядит следующим образом: мотоцикл «Урал» установили на гусеничную платформу.

Процесс постройки вездехода подробно показан на этих фото:

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

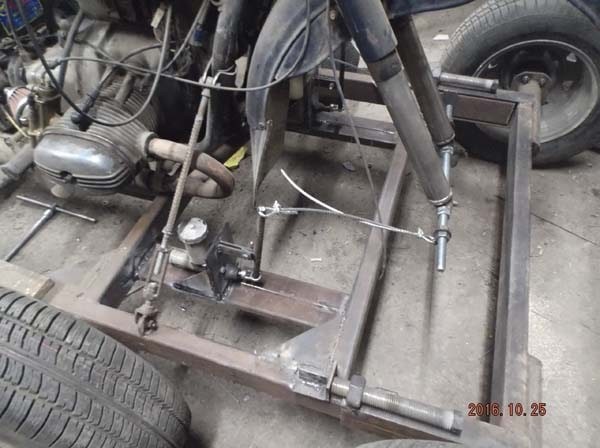

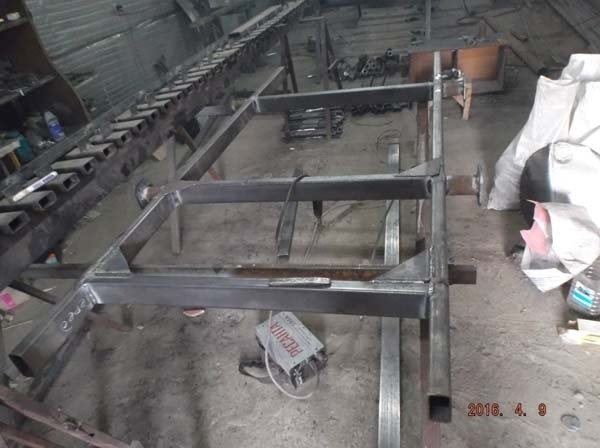

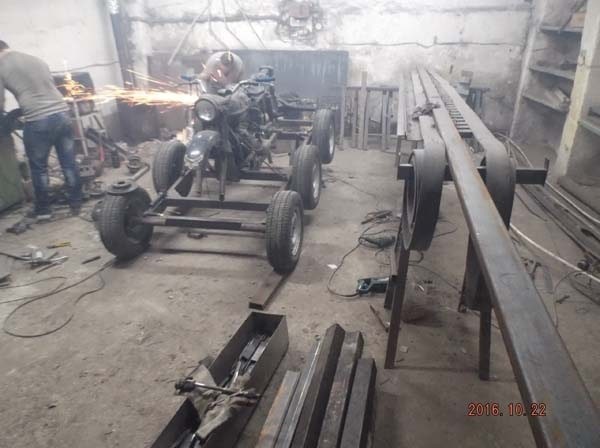

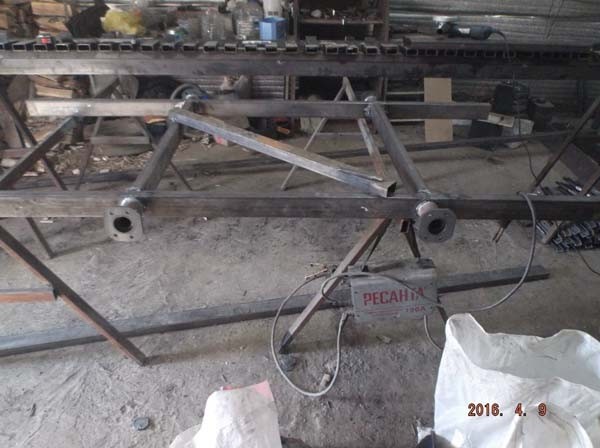

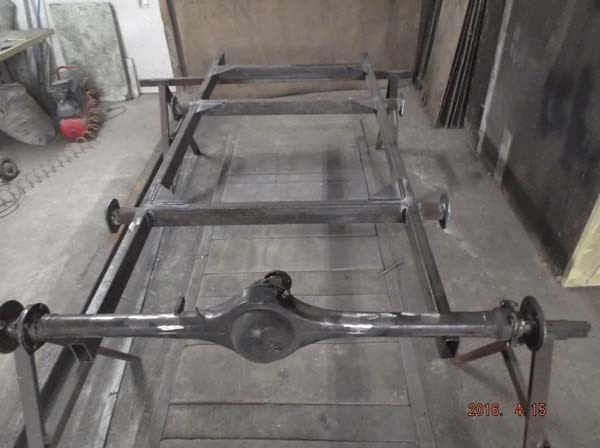

Рама платформы сварена из профильной трубы.

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

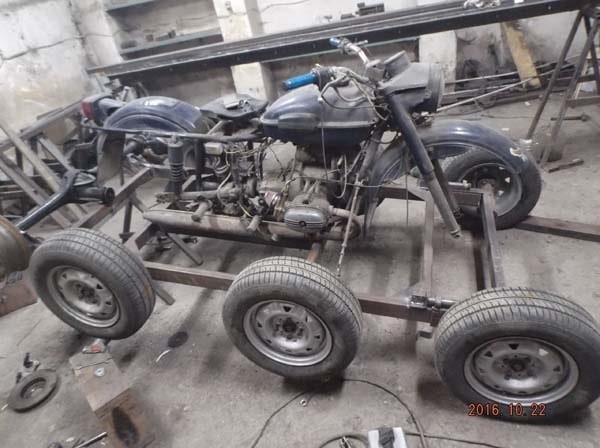

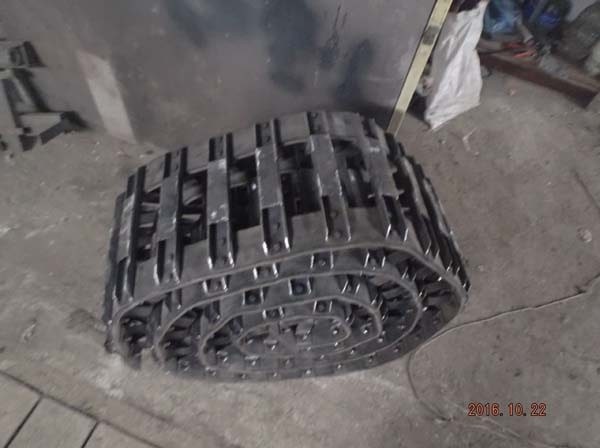

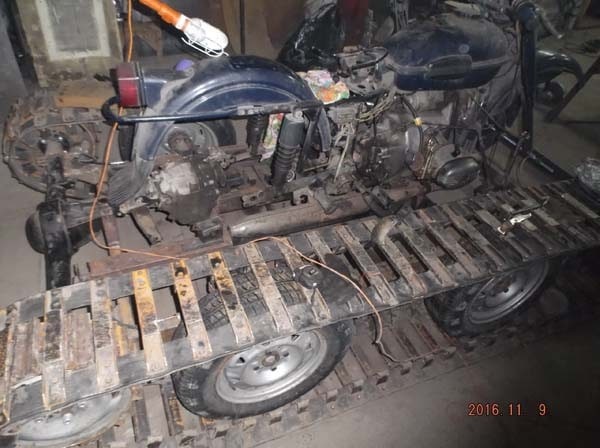

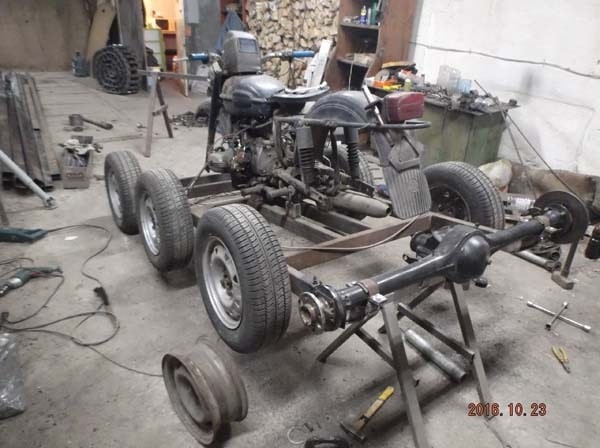

В качестве катков использованы колёса R13. Гусеницы изготовлены из транспортёрной ленты, траки — из профильной трубы.

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

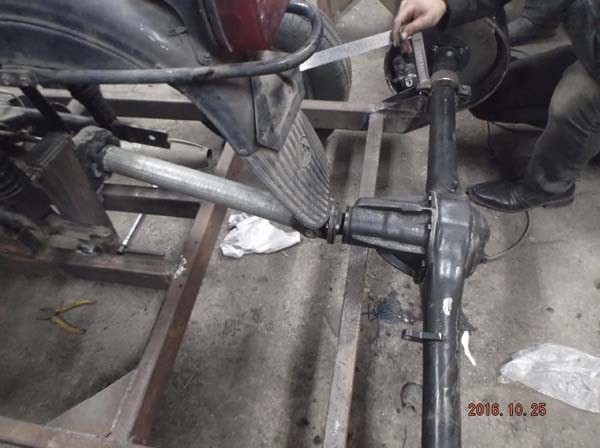

Установлен задний мост от ВАЗ «классика».

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

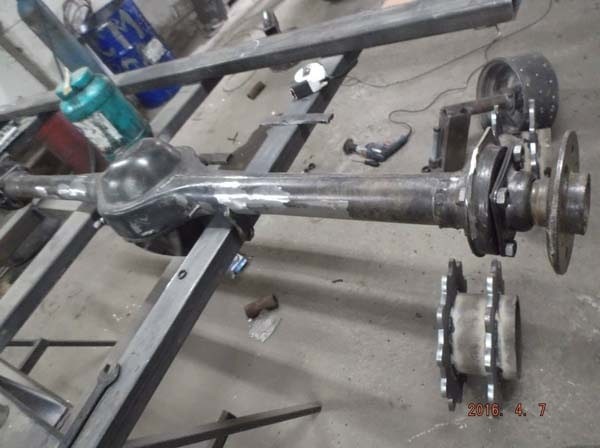

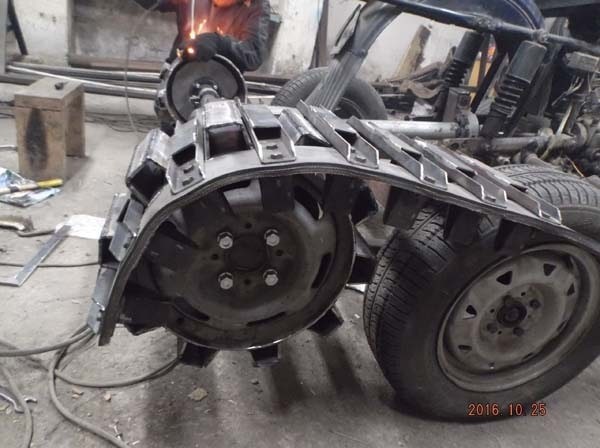

Ведущие звёзды для гусениц, сделаны из колёсных дисков.

Мотоцикл «Урал» на гусеницах

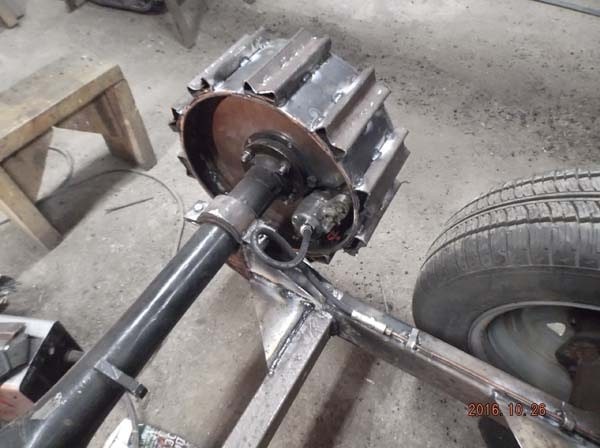

На каждую звезду установлены дисковые тормоза.

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

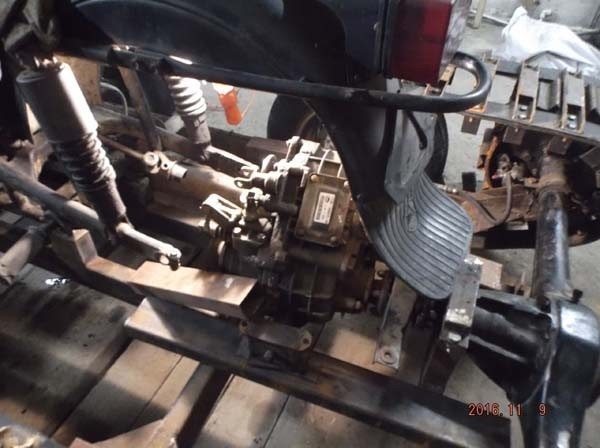

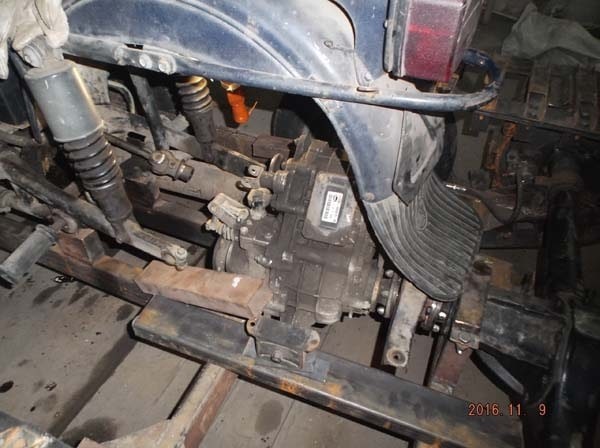

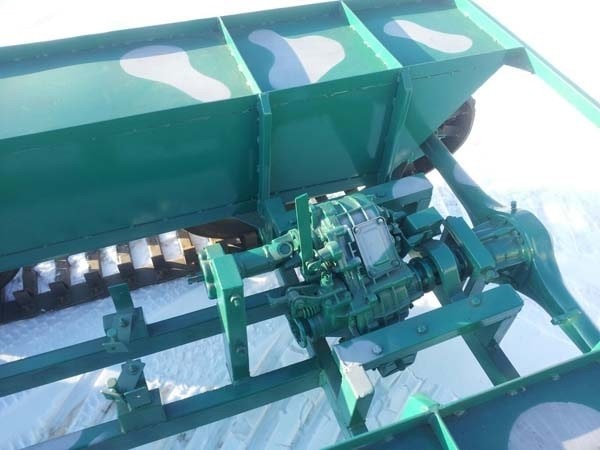

Чтобы понизить обороты и увеличить тяговое усилие, дополнительно установлена раздаточная коробка от «Нивы».

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

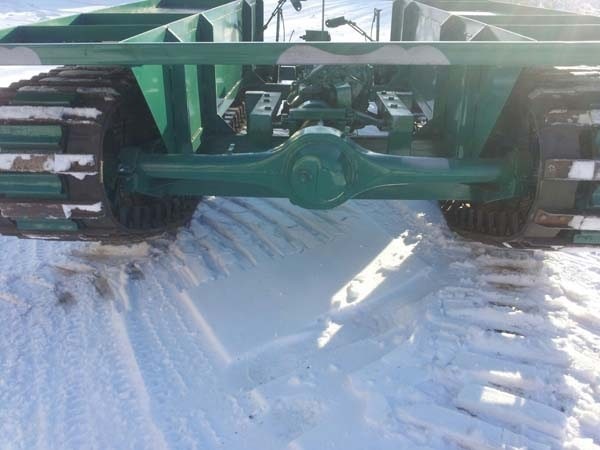

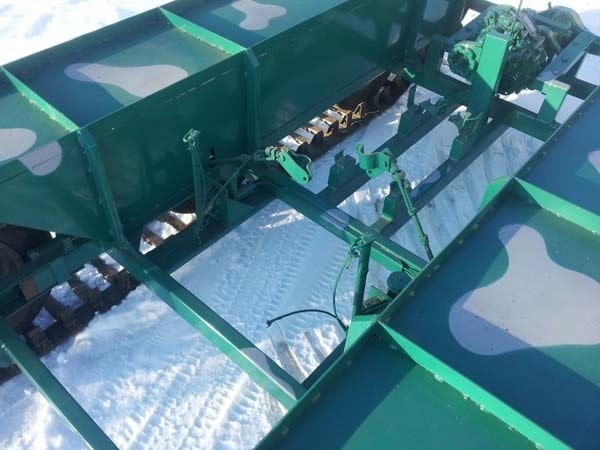

Вот так выглядит гусеничная платформа после покраски, осталось установить и закрепить сам мотоцикл.

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

Мотоцикл «Урал» на гусеницах

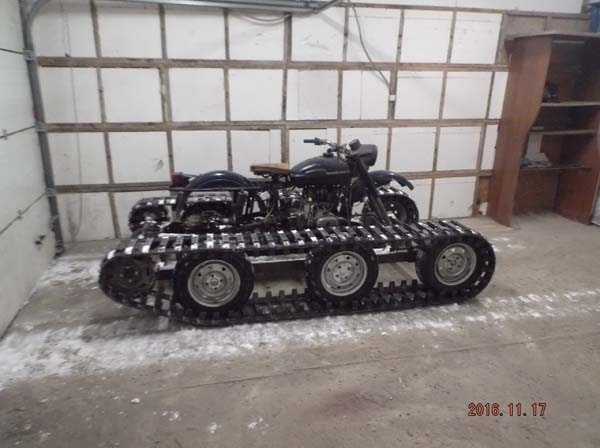

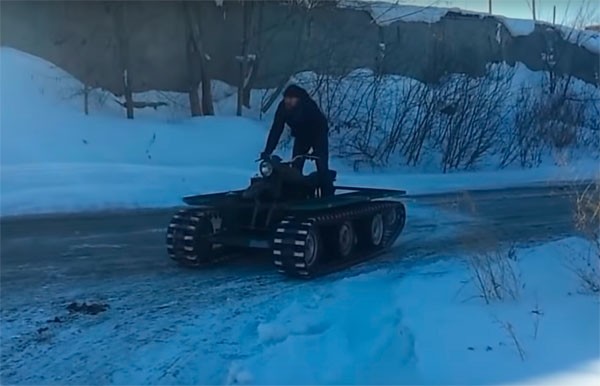

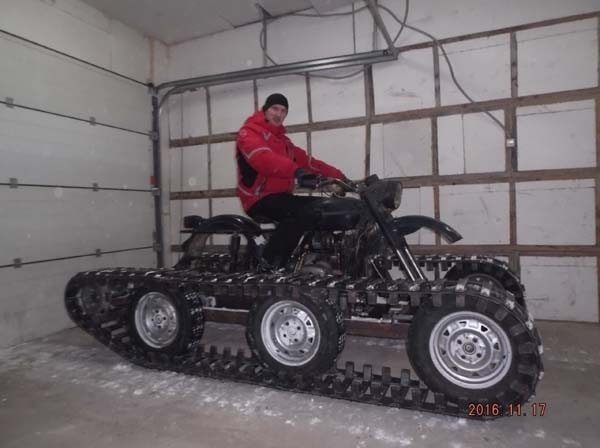

В результате получился отличный самодельный гусеничный вездеход. Машина развивает скорость до 30 км/ч и может передвигаться по снегу и грязи. Испытания вездехода показаны в этом видео:

Автор самоделки: компания «ТСН 74».
