Мотоблок своими руками: размеры, фото и описание самоделки

0 20

Самодельный мотоблок, простая конструкция для изготовления своими руками.

Сделать мотоблок можно самостоятельно, простой и практичный помощник на приусадебном участке, сможет пахать, окучивать и культивировать почву, а в зимний период и чистить снег во дворе.

Как сделать мотоблок

Содержание статьи:

Хочу показать мотоблок сделанный умельцем Денисом, по затратам на детали он обошёлся в 100$. Далее несколько фото конструкции и описание, а в конце видео автора.

Мотоблок своими руками: размеры, фото и описание самоделки

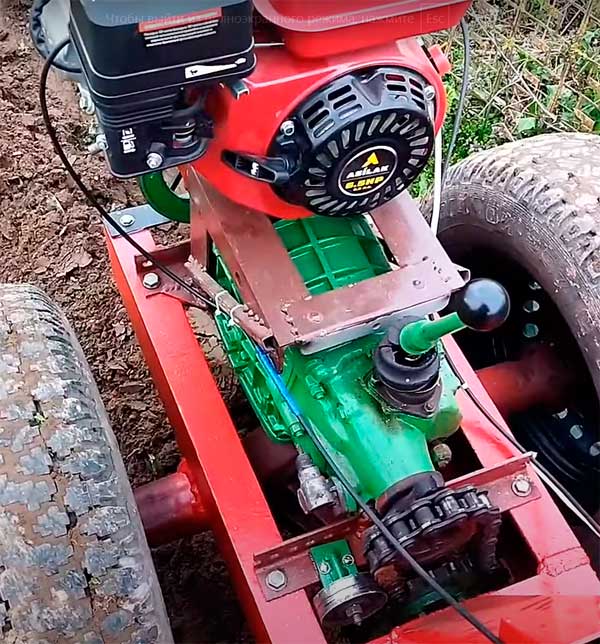

Основа мотоблока — рама швеллер 120мм. Габаритные размеры рамы: длина 70 см, ширина 35 см.

Мотоблок своими руками: размеры, фото и описание самоделки

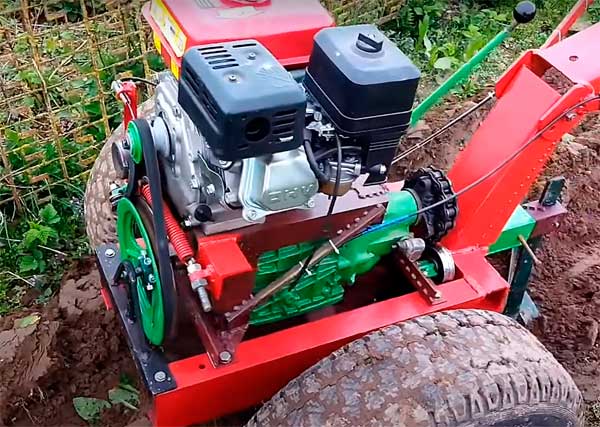

На мотоблок установлен 4-х тактный, бензиновый двигатель мощностью 6.5 лошадиных сил. Коробка передач ВАЗ 4-ступенчатая.

Мотоблок своими руками: размеры, фото и описание самоделки

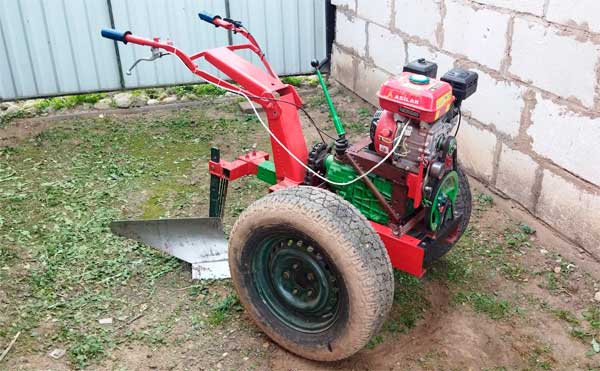

От двигателя на КПП идёт ременная передача. Шкивы размеры: большой шкив от компрессора ЗиЛ диаметром 24 см, маленький шкив который на валу двигателя — 6.5 см. Приводной ремень №950.

Сцепление ременное, установлен регулируемый прижимной валик.

Мотоблок своими руками: размеры, фото и описание самоделки

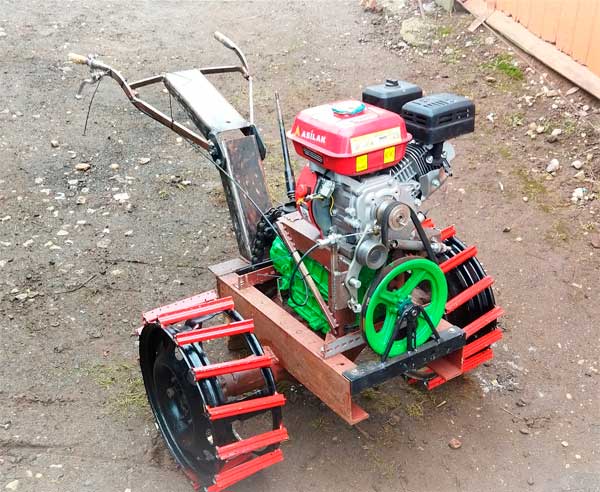

От КПП на мост, идёт цепная передача: цепь и звёзды взяты от картофелекопалки. Мост от Москвича, укорочен под колею 70 см.

Мотоблок своими руками: размеры, фото и описание самоделки

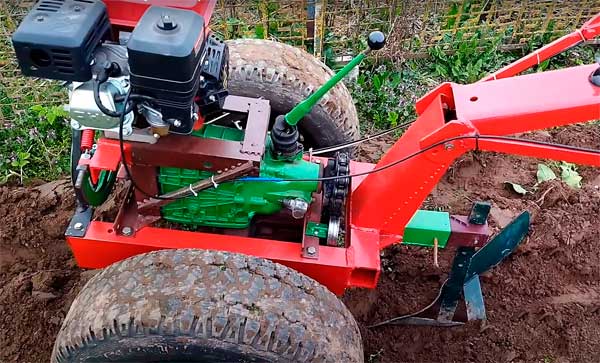

Видео: самодельный мотоблок с плугом
