Мопед из бензопилы

0 806

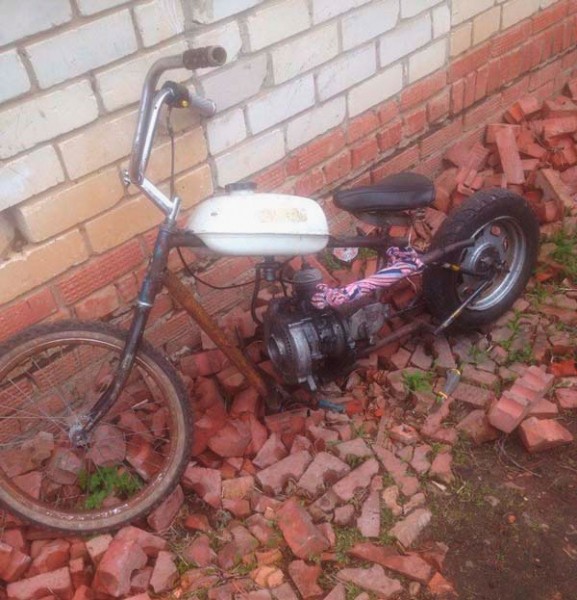

Самодельный мопед из бензопилы Дружба: фото изготовления мопеда с описанием, видео обзор самоделки, а также испытания.

Решил собрать своими руками мопед из старой бензопилы, далее несколько фото и описание процесса постройки моей самоделки.

Двигатель.

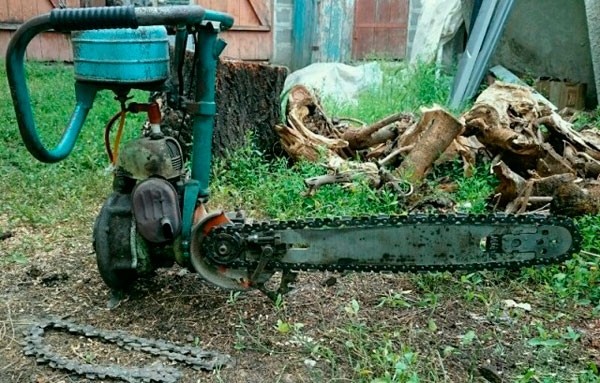

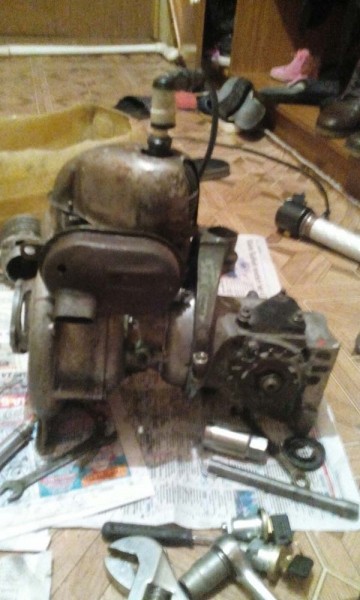

По случаю приобрёл за 300 р, на металлоприёмке старую бензопилу Дружба 4 (4.5 л.с  94 куба). 1970 года выпуска.

Мопед из бензопилы

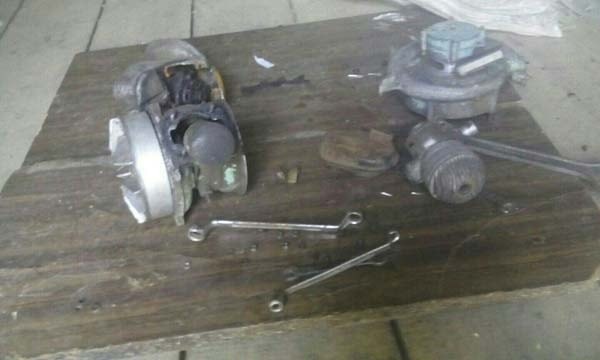

Принес домой пилу и начал разбирать ее, пила была вся засаленная и грязная, после полной разборки было выяснено, что не рабочее зажигание, сальники не держат и мертвые подшипники, и у колец зазор уже большой, хотя бы на поршневой не было задиров.

Мопед из бензопилы

Мопед из бензопилы

Приобрёл набор прокладок, кольца, сальники, зажигание и карбюратор.
Двигатель собрал, выставил зажигание и настроил карбюратор.

Трансмиссия.

Нашел колесо от скутера и тут мне пришла идея поставить туда звезду, у меня как раз в гараже пылилась ступица от мопеда альфа, чутка подогнал ступицу от мопеда она зашла как литая, просверлил отверстия, затянул ступицу, звезда не бьет и держится хорошо. Поставил ведомую звезду на 41 зуб.

Ведущую звезду взял на 9 зубов и передаточное составило — 4,5.

Мопед из бензопилы

Рама.

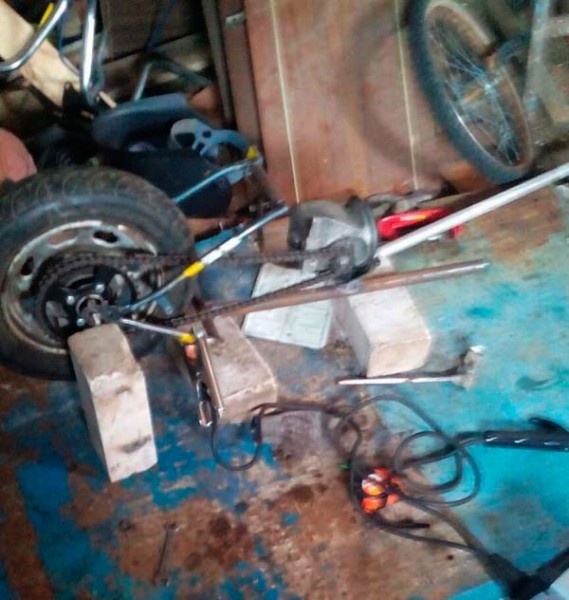

В качестве рамы я использовал старый велосипед, отпилил рулевую колонку и заднюю часть велосипеда — это была основа для мопеда.

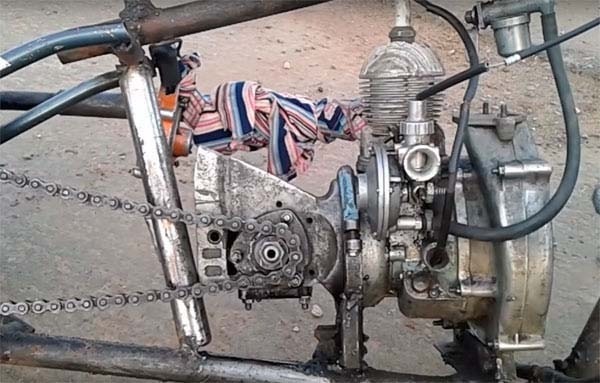

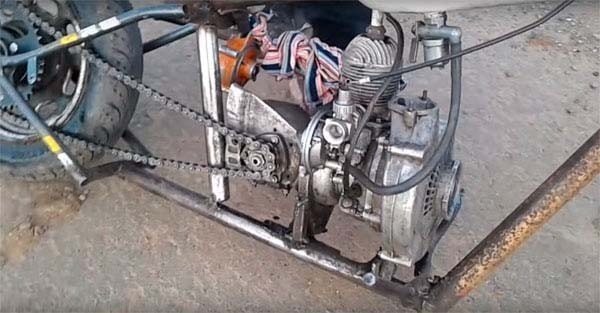

Выставил ровно мотор что бы цепь не перекашивало и она не слетала. Приварил стойку от редуктора после чего поставил мотор и около ушей улитки я заварил уголок просверлив отверстия закрепил мотор болтом на М6.

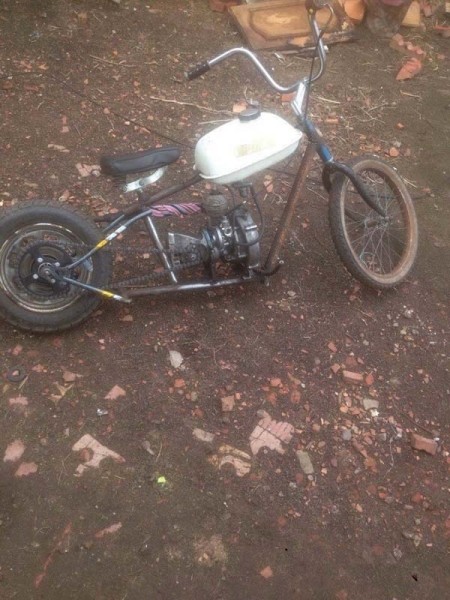

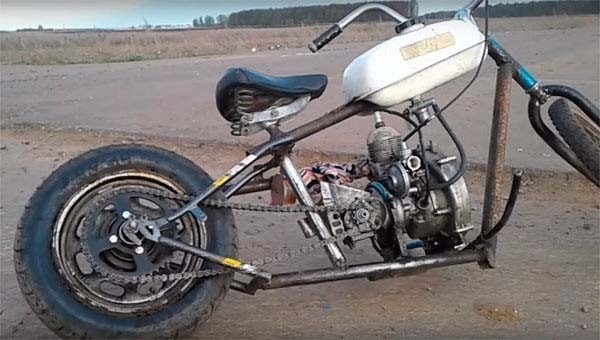

Дальше просто сварил свою раму методом тыка без чертежей и размеров, сидение поставил от старого велосипеда «АИСТ».

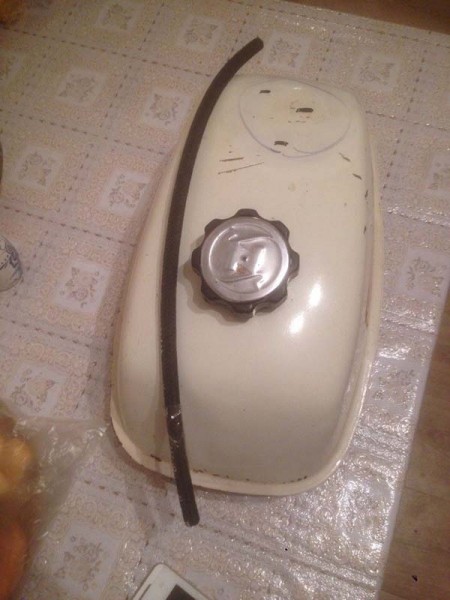

Купил топливный бак от Риги 13 и осталось установить тормоза и покрасить.

Мопед из бензопилы

Мопед из бензопилы

Мопед из бензопилы

Мопед из бензопилы

Мопед из бензопилы

Мопед из бензопилы

Затраты.

Большая часть запчастей была у меня в наличии, кое что пришлось докупить:

  • Бензопила Дружба-4 — 300 р.
  • Топливный бак со шлангом 500 р.
  • Звезда от F50 — 250 р.
  • Труба 25 -1.5 метра — 110 р.
  • Карбюратор и комплект зажигания — 1500 р.
  • Сальники, кольца и прокладка — 200 р.
  • Электроды МР-3 пачка — 300 р.

Всего затраты составили: — 3160 р.

Вот мой мопед из бензопилы Дружба на этом видео.

Автор самоделки: Руслан Якупов.
