Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

0 294

В том случае, когда «коробка» стен дома имеет сложную конфигурацию с различными пристройками, или проект предполагает обустройство на кровле слуховых окон и выносных или углубленных балконов, как правило, выбирается многощипцовая крыша стропильная система, которой имеет весьма сложную конструкцию.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Многощипцовая крыша стропильная система

Такие крыши отличаются от стандартных наличием нескольких фронтонов, которых может быть три или более. Кроме того, мнощипцовая стропильная система включает в свою конструкцию несколько отделов, благодаря чему дом будет выглядеть более презентабельным, особенно в тех случаях, если для фасада строения подобрана отделка, соответствующая архитектурному стилевому решению.

Основные принципы конструкции многощипцовых крыш

Содержание статьи:

Многощипцовая стропильная система имеет конструкцию, которая состоит из отдельных скатов, взаимосвязанных между собой. Верхняя часть стены отделов здания, ограниченная с двух сторон скатами, и называется щипцом (или фронтоном, если этот участок отделен от стены дома). Поэтому крыша, имеющая не два фронтона (щипца), а несколько, и называется многощипцовой.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

На иллюстрации очень хорошо продемонстрировано, почему подобная крыша носит название многощипцовой

В зависимости от особенностей конструкции, от количества таких отделов стропильной системы, крыши могут трехщипцовыми, четырехщипцовыми и даже более сложными.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Многощипцовые крыши могут иметь множество вариантов конструкции – они могут применяться и для домов с пристройками, и для выделения отдельных фронтонов (щипцов) под дополнительные мансардные окна

На данном рисунке-схеме представлены наиболее часто применяемые варианты конструкций этих сложных сооружений. Причем, как можно увидеть, различные отделы одной крыши могут быть как обычными двускатными, так и вальмовыми.

Монтаж многощипцовой крыши – достаточно сложен и требует немалых затрат на приобретение материалов, так как их всегда потребуется больше, чем для обычной системы. И дело даже не только в том, что у таких кровель больше общая площадь — сложная конфигурация приводит к тому, что при раскрое кровельного материала остается большое количество обрезков.

Сложность возведения конструкции приводит к высокой стоимости работ, поэтому чаще всего такие варианты выбираются для обустройства респектабельных особняков, в чем-то напоминающих старинные замки.

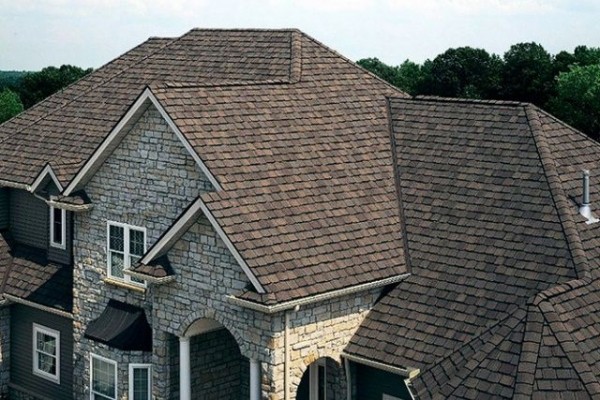

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

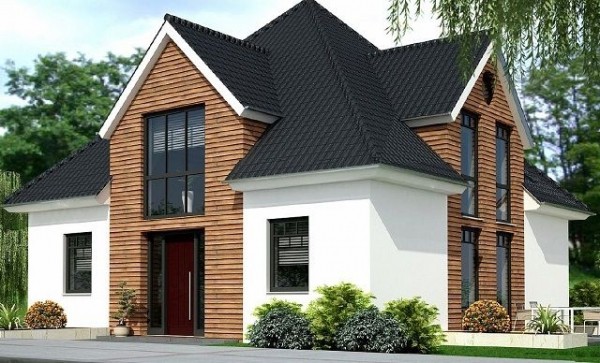

Многощипцовые крыши придают зданиям особую респектабельность

Впрочем, в различных, иногда – несколько упрощенных вариантах, многощипцовые крыши стали широко применяться и на вполне «скромных» загородных домах.

Архитекторы, проектировщики, строители наделяют данный тип крыш следующими положительными характеристиками:

  • Высокая несущая способность и прочность конструкции.
  • В связи с тем, что стропильная многощипцовая система рассчитывается с учетом больших нагрузок, она имеет высокую стойкость к внешним воздействиям, таким как резкие порывы ветра или давление больших масс снега.
  • Как правило, скаты этих типов крыш имеют большой уклон, что способствует простоте их обслуживания, так как на них не задерживается мусор, снег и дождевые потоки. Благодаря этим качествам, ремонт кровли проводится гораздо реже.
  • Многощипцовые крыши имеют высокий конек, поэтому в пространстве, которое под ними образуется, вполне реально обустроить жилые комнаты, что не всегда получается сделать под традиционными двухскатными крышами.

Обратимся к основным принципам устройства многощипцовых крыш.

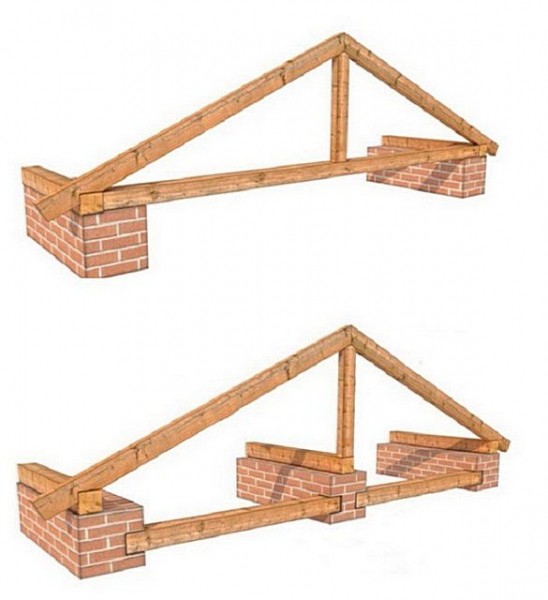

Как известно, стропильные системы бывают наслонными или висячими, и в многощипцовой конструкции могут быть использованы сразу оба варианта. Например, над основным строением, если оно отличается большой площадью и имеет внутри капитальные перегородки, устанавливается наслонная система, а над небольшими отделениями висячая.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

В конструкции сложной многощипцовой крыши могут одновременно использоваться как висячие стропила (показаны сверху), так и наслонные, если имеется внутренняя капитальная перегородка

Если же строение квадратное или прямоугольное и на нем запланирован монтаж многощипцовой кровли, то рекомендовано предусмотреть для нее дополнительную опору в виде несущей стены-перегородки внутри дома. Это связано с большим весом такого типа крыш.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Основные внешние элементы крыши многощипцовой конструкции

На этом рисунке показаны основные элементы, которые характерны для этой кровельной конструкции. Обратите внимание, что могут одновременно применяться как обычные двускатные схемы, так и вальмовые.

1 – Скаты крыши — их у многощипцовой крыши всегда больше, чем у традиционной и они могут отличаться по своему строению, площади, углу крутизны.

2 – Конек – этот элемент также будет представлен «в нескольких экземплярах», так как без него не обойтись при постройке каждого из отделов крыши.

3 – Ребра – это выступающие наружу углы пересечения плоскостей кровельного покрытия. Как правило, они обычно имеются у крыш мансардной или вальмовой конструкции.

4 – Фронтон или щипец – количество этих элементов может различаться, в зависимости от сложности крыши

5 – Лобовая доска обрамляет каждый из щипцов кровли, закрывая торцевые края кровельного покрытия.

6 – Ендова – это внутренний угол кровли, образующийся по линии стыка разных отделов конструкции. Этот элемент также будет являться своеобразным каналом для стока воды.

7 – Карнизный свес проходит по нижнему краю крыши. Он прикрыт с торцов ветровой доской, а по краю пущен капельник для отвода влаги из-под кровельного покрытия в сточный желоб.

8 – Фартук, устанавливаемый вокруг дымоходных и вентиляционных труб, для недопущения проникновения воды под кровлю на участках прохода.

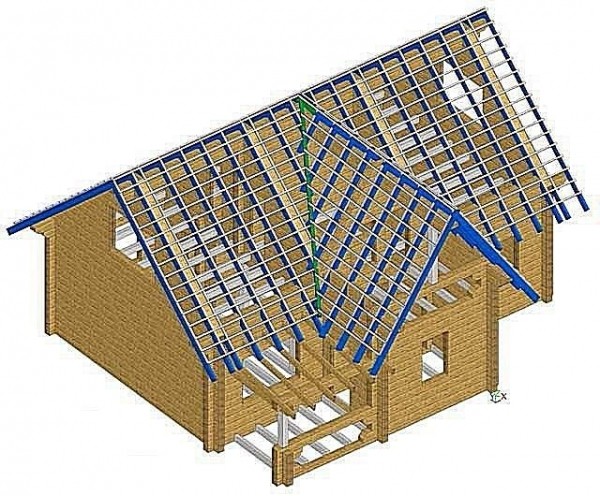

Самая, пожалуй, несложная многощипцовая стропильная конструкция с выносом смотрового окна представлена на схеме. Однако, нужно отметить, что более сложные варианты с наличием двух и более встроенных отделов, состоят из тех же деталей, только их потребуется большее количество.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Элементы стропильной системы многощипцовой крыши

1 – Мауэрлат – это брус, закрепляемый на верхнюю часть стены дома, предназначенный для установки стропильных ног.

2 – Стропильные ноги, формирующие скаты крыши.

3 – Балки чердачного перекрытия.

4 – Коньковый брус (прогон) основной стропильной конструкции.

5 – Ендова, сформированная из двух на накосных стропилах по линии пересечения двух скатов.

6 – Коньковый брус отдела смотрового окна.

7 – Опорные стойки (бабки) конькового прогона.

8 – Ригели (затяжки), придающие дополнительную жесткость всей стропильной конструкции.

9 – Дополнительные стойки (бабки) под стропильными ногами, которые также могут служить для формирования каркаса внутренних перегородок или утепленных стенок мансардного помещения.

Как можно самостоятельно рассчитать многощипцовую крышу?

Процесс расчета многощипцовой крыши – дело непростое, особенно в том случае, когда конструкция имеет сложную конфигурацию, с различными по высоте и месту расположения отделами. Но если пользователь имеет хорошее пространственное воображение и базовые знания геометрии и тригонометрии, то любую систему можно «разложить» на более простые фигуры. Среди этих фигур явно будут преобладать треугольники, которые уже «подчиняются» строгим математическим правилам.

Цены на крепления для стропил

крепления для стропил

Общий порядок расчета

Для примера расчета будет взята довольно распространенная и, пожалуй, наиболее простая для проектирования система трехщипцовой крыши, то есть с одной пристройкой к дому. При этом соблюдается общая высота конька (Н) и линии карнизных свесов обоих отделов стропильной системы.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

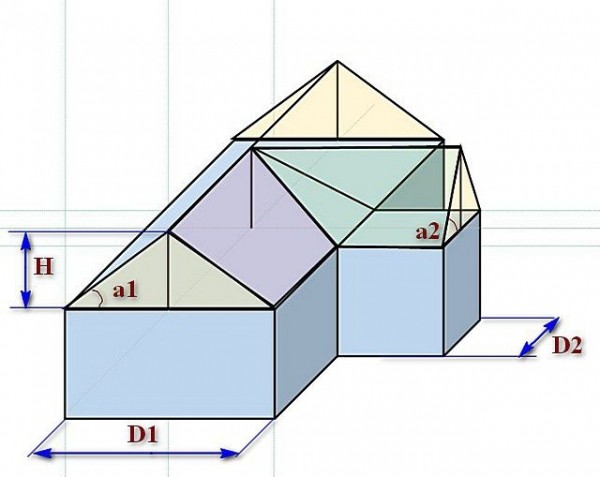

Схема для демонстрации принципа расчета трехщипцовой стропильной системы

Многие из расчетов, в принципе, повторяют проектирование двускатной или вальмовой крыши. И для подобных вычислений на нашем портале уже имеются удобные калькуляторы – на них будут даны необходимые ссылки. Калькуляторы будут открываться в отдельных окнах браузера, так что это не помешает при дальнейшем ознакомлении с настоящей статьей. Все калькуляторы сопровождаются подробной инструкцией по их использованию.

  • Первым делом обычно рассчитывают высоту конька Н, в зависимости от ширина здания D или пристройки (по фронтонной стене) и угла ската кровли а. Или же решается обратная задача – при известной планируемой высоте крыши в коньке необходимо определиться с углом крутизны скатов (это потребуется для некоторых дальнейших расчетов).

Очевидно, что если высота конька у обоих отделов крыши равная, и ширина здания и пристройки – различается, то это отразится и на величине угла ската, и на длине стропильных ног.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Ссылка для открытия калькулятора расчета высоты конька или угла крутизны кровли

  • Следующим шагом можно рассчитать длину основных стропильных ног, отдельно для основного здания и для пристройки. При этом пока рассчитывается  «рабочая» длина стропил, то есть от конька до мауэрлата.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Ссылка для открытия калькулятора расчета длины стропильных ног

  • Некоторые особенности имеет расчет длины накосной стропильной ноги, становящейся ендовой – внутренним углом между двумя отделами крыши.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Схема, показывающая принцип расчета длины накосной стропильной ноги

Накостная стропильная нога, как показано на схеме выше, становится гипотенузой прямоугольного треугольника (выделено красным цветом), катетами которого являются:

— рассчитанная ранее длина стропила основного здания (выделено синим цветом);

— половина ширины D2 пристройки к зданию (выделено зеленым цветом).

Исходя их этого, применяя Теорему Пифагора, несложно произвести расчет.

  • Между коньком и накосными стропильными ногами устанавливаются укороченные стропила – нарожники. Можно сразу определить и их длину – для этого есть отдельный калькулятор. Он, правда, создан для расчета нарожников вальмовой крыши, но принцип остается тем же, только нарожники устанавливаются в «зеркальном отражении», не между мауэрлатом и накостным стропилом, а между этим стропилом и коньком.



Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Ссылка для открытия калькулятора расчета длины нарожников

  • Итак, рассчитаны длины стропильных ног, но если предполагается за счет стропил выполнить еще и карнизный свес, то необходимо для этого предусмотреть определенное удлинение. Даже если планируется установка специальных удлиняющих кобылок, знать их «рабочую» длину – тоже не будет лишним.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Ссылка для перехода к калькулятору расчета удлинения стропил для формирования карнизного свеса

  • Теперь необходимо определиться с нагрузками, выпадающими на такую крышу, чтобы правильно подобрать сечение стропил, предусмотреть расстановку дополнительных элементов усиления, то есть точек опоры стропильных ног.

Для этого есть специальный алгоритм расчета, который изложен в статье с соответствующим калькулятором.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Ссылка для перехода к калькулятору расчета распределенной разгрузки на стропильные ноги и определения их оптимального сечения

  • И, наконец, важным параметром расчета всегда является общая площадь кровельного покрытия – это требуется знать хотя бы из соображений приобретения необходимых для работы материалов: кровли, мембран, утеплителя, а в случае со сплошной обрешеткой – листового покрытия (фанеры или ОSB).

В данном случае общая площадь будет складываться из:

— двух прямоугольных скатов крыши основной постройки, за вычетом треугольника, ограниченного наслонными стропилами по линии ендов.

— двух трапециевидных скатов крыши пристройки.

Чтобы не утомлять читателя геометрическими выкладками, сразу предложим воспользоваться калькулятором, в котором уже введены все основные зависимости общей площади трехщипцовой крыши от линейных размеров этой стропильной системы.

Итак, основные параметры крыши определены. В соответствии с ними можно провести расчет необходимого количества материалов и переходить к монтажу.

Примерный порядок монтажа многощипцовой крыши

Типичные соединительные узлы стропильной системы

Итак, как понятно из изложенного выше, конструкций многощипцовых крыш может быть достаточно много. И для того, чтобы лучше разобраться в принципах монтажных работ, стоит для начала рассмотреть наиболее сложные узлы системы, с помощью которых соединяются все ее элементы.

Иллюстрация Способы соединений различных узлов стропильной системы

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Первым шагом при возведении любой стропильной системы, укладывается и закрепляется мауэрлат.
К бетонной обвязке он может быть закреплен несколькими способами – все они показаны на данной иллюстрации.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

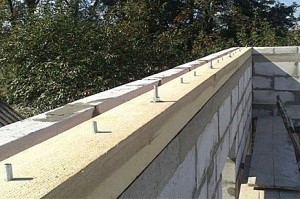

Первый вариант крепления – это использование закладной шпильки с резьбовой нарезкой.
Шпильки вмуровываются в бетонный обвязочный пояс на расстоянии 700÷800 мм одна от другой.
Далее, на подготовленном для мауэрлата брусе производится разметка в соответствии с реальным расположением шпилек, высверливаются отверстия. Их диаметр должен быть больше диаметра шпилек на 1÷2 мм, так как шпильки должны входить в них достаточно свободно. Как правило, для подобных целей применяются шпильки диаметром 14÷16 мм.
По готовности отверстий брус надевается на шпильки, а затем плотно прикручивается гайками с широкими шайбами.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

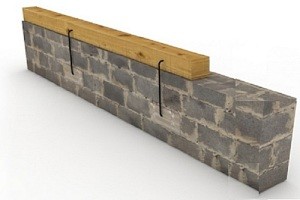

Можно закрепить мауэрлат к бетонному поясу обвязки с помощью гладкой стальной проволоки диаметром в 6 мм. Проволока так же, как и шпильки, вкладывается на всю глубину опалубки при заливке в нее бетона.
При этом она может быть уложена поперек пояса, и в этом случае, для нее не потребуется высверливать в мауэрлате отверстия, так как брус просто притягивается ею к бетону.

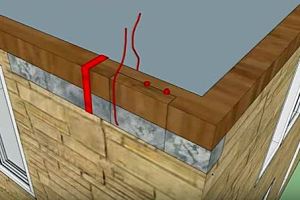

В другом варианте, как показано на фото, отрезки проволоки монтируются вдоль стены, а ее концы поднимаются над опалубкой. В этом случае, в брусе необходимо будет просверлить отверстия, в которые и будут пропущены концы проволоки, а затем скручены между собой.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Третий вариант крепления мауэрлата – это использование скоб, которые могут иметь разную конфигурацию.
В зависимости от нее, крепежный элемент прикрепляться к боковым сторонам монолитного пояса или же кладке стены с помощью распорных анкеров или вбивается в заранее высверленные для них отверстия (или в заранее вмурованные в процессе возведения стены закладные отрезки бруса). Очень часто именно такой способ крепления выбирается при установке бруса на бревенчатую стену.
Нужно отметить, что, кроме этих способов крепления, существуют и другие.

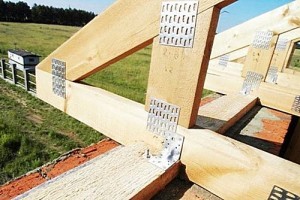

Сегодня в строительных магазинах можно найти специальные уголки и другие приспособления для монтажа мауэрлата, однако, самыми используемыми способами все же остаются представленные выше варианты.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

В любом случае перед монтажом мауэрлата на стену, предусматривается гидроизоляционная отсечка между стеновым материалом (бетонным поясом) и древесиной.
Для этой цели поверхность покрывается битумной мастикой, на которую настилается в два — три слоя полоса рубероида.
Этот материал необходим для защиты древесины от влаги, которая может накапливаться в материале стены.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

В том случае, если балки чердачного перекрытия будут крепиться к мауэрлату, для этой цели применяется несколько способов их соединения.

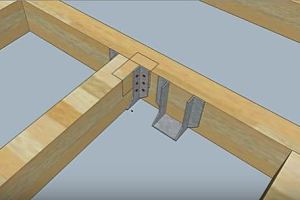

На этой иллюстрации показан вариант с использованием специально предназначенных для этой цели мощных поддерживающих уголков, которые крепятся к брусу мауэрлата и брусьям балок с помощью саморезов.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

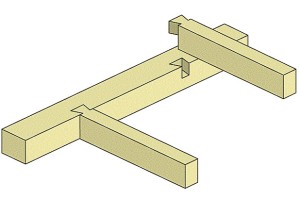

Традиционным способом соединения этих двух элементов является врубка.
В мауэрлате вырезаются пазы, которые должны быть углублены на ½ толщины бруса. В свою очередь, на концах балки перекрытия вырезаются шипы по форме и размеру подготовленных пазов.
Затем, шип устанавливается в паз, а при необходимости подбивается молотком. Дополнительно это соединение может быть усилено металлическими уголками, закрепляемыми по бокам балок перекрытия.
Такой способ крепления требует специального инструмента и хороших навыков в плотницкой практике.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Если балки перекрытия планируется задействовать в конструкции свеса, то их врубают в мауэрлат, вырезая в деталях встречные пазы на ½ глубины бруса.
Дополнительно балки фиксируются на брусе с помощью металлических уголков.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Еще один, можно сказать, «дедовский» способ закрепить балки на мауэрлате – это использование стальных скоб, которые вбиваются с двух сторон в балку и брус мауэрлата.
Однако, в этом случае необходимо дополнительно скрепить эти элементы с помощью шканта или нагеля, вбиваемого в высверленное для него отверстие в области между концов скоб, вбитых через балку в мауэрлат.
Высота нагеля будет зависеть от толщины балки перекрытия, с учетом того, что он должен войти в брус на две трети его толщины.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Аналогично креплению балки к мауэрлату, с помощью скобы может быть зафиксирована и стропильная нога.
Длина скобы должна составлять 250÷350 мм.
Однако, нужно отметить, что для крепления этого элемента существуют и другие варианты, в зависимости от задуманной конструкции карнизного свеса.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

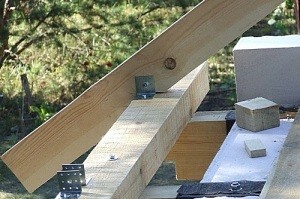

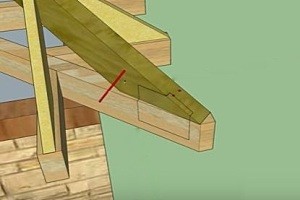

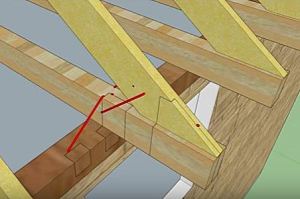

Самым простым способом закрепить стропильные ноги на мауэрлате являются металлические уголки разных конфигураций, между которыми устанавливаются стропила.
Дополнительно, на стропилах-досках вырезаются пазы, обеспечивающие плотное прилегание и хорошую устойчивость монтируемых досок.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

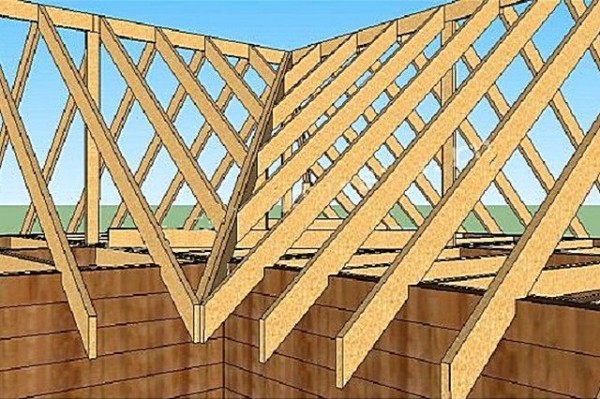

На углах, при создании вальмовой крыши и при стыковке двух отделов многощипцовой конструкции, устанавливаются накосные стропила, которые могут быть собраны из двух досок, так как на них выпадает большая нагрузка.
Их фиксация на балках перекрытия или же на мауэрлате производится теми же крепежными элементами, что и рядовых стропил.
Какие бы из них ни были выбраны, устанавливаются они обязательно с двух сторон ноги. Дополнительно детали стропильной системы скрепляются сквозными нагелями, либо гвоздями или саморезами.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

На данной иллюстрации представлен комплекс элементов, закрепляемых на стене при монтаже стропильной системы.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

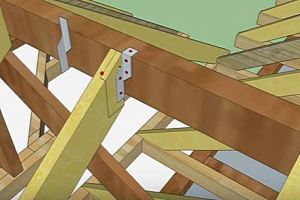

Крепление верхнего края стропила к коньковому прогону производится также разными способами и с использованием различных креплений.
В представленном на иллюстрации варианте стропило сначала прибивается к коньковой доске с помощью гвоздя длиной 150÷200 мм. Затем, для увеличения прочности крепления, с двух сторон устанавливаются и прикручиваются специальные перфорированные уголки.
Они не только зафиксируют стропило на доске, но и станут поддерживающим элементом, что снимет нагрузку с соединения.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Крепление верхнего края нарожника к накосному стропилу производится сначала тремя-четырьмя гвоздями длиной 120÷150 мм.
Нижний край нарожника подпирается для прочности черепным бруском длиной 200÷250 мм, который прибивается к стропилу 3÷4 гвоздями длиной в 100÷120 мм.
Для большей прочности соединения, нарожник привязывается к накосному стропилу стальной скобой.
Такой подход применяется на накосных стропилах и вальмы, и ендовы.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

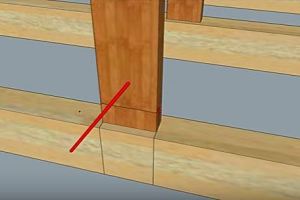

Крепление стойки (бабки) к балке перекрытия.
Этот узел достаточно простой, в нем стойка с двух сторон прибивается к балке перекрытия гвоздями 150÷200 мм, которые не дадут сдвинуться стойке по горизонтали.
Затем, соединение упрочняется вбиваемой под углом в элементы стропильной системы стальной скобой, которая предотвратит отрыв стойки.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

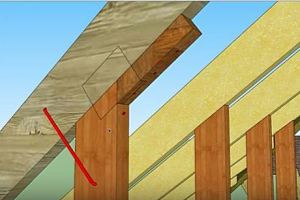

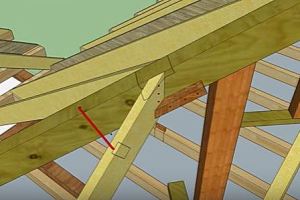

Крепление подстропильной стойки (бабки) к стропильной ноге производится с помощью гвоздя длиной в 150 мм и скобы.
Кроме этого впереди бабки (выше по скату) прибивается подпирающий брусок длиной в 200÷250 мм.
Если концы скобы проходят насквозь деревянных деталей, то их нужно обязательно загнуть.
Подобным способом устанавливаются и “косые стойки” – подкосы.

Монтаж стропильной системы

Теперь, ознакомившись с основными методами крепления узлов, можно перейти к рассмотрению общего порядка сборки элементов стропильной системы многощипцовой крыши в единую конструкцию.

Чтобы разобраться в проведении монтажных работ, лучше всего остановиться на одной из наиболее простых конструкций многощипцовой стропильной системы, по типу той, что была основой для проведения расчетов.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

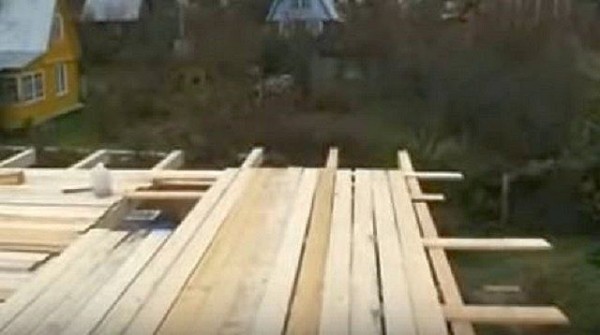

Одна из не самых сложных конструкций – дом с небольшой пристройкой на входе. Коньки обоих отделов крыши расположены на одной высоте.

  • Первым этапом на стенах дома закрепляется мауэрлат. Причем при обустройстве многощипцовой крыши, этот элемент конструкции монтируется на все несущие стены, как на внешние, так и на те, что возведены внутри строения. Впрочем, тот брус, который укладывается на внутренние перегородки, все же правильнее называть лежнем.
  • Далее, на мауэрлате производится разметка, а затем осуществляется монтаж балок чердачного перекрытия одним из выше предложенных способов. Брусья балок перекрытия чаще всего устанавливаются с шагом в 500÷600 мм. Это обеспечит и необходимую надёжность, и удобно при утеплении, так как большинство термоизоляционных материалов выпускается шириной именно 600 мм.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Чтобы при работе на высоте чувствовать себя в относительной безопасности, рекомендуется сделать хотя бы временный настил из досок по балкам перекрытия

  • Затем, для удобства проведения работ, на балки перекрытия укладывается временный настил из прочных досок. Это позволит производить сборку всех деталей конструкции на месте.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Начало монтажа стропильной системы – установка стоек, крайних стропильных пар, конькового прогона

    • Следующим этапом на продольный лежень основной части дома, имеющей большую площадь, чем пристройка, устанавливаются две крайние центральные стойки, задающие высоту конька крыши. Они так же, как и все другие детали конструкции, могут закрепляться по-разному. Часто для обеспечения стабильности установки этих стоек и соединяющего их конькового прогона, сразу выполняется монтаж крайних пар стропильных ног. После этого может укладываться коньковый прогон.

Цены на обрезную доску

обрезная доска

  • В представленной на иллюстрации конструкции, после установки стоек по краям производится закрепление серединных стоек, в том числе и той, что будет расположена в точке пересечения центральных осей основного здания и пристройки. Именно на нее далее будет монтироваться коньковый прогон для пристройки. В данном проекте в пристройке также есть центральная стена-перегородка с закрепленным на ней лежнем. Коньковый брус пристройки должен будет расположиться над ним.
  • Далее, необходимо установить еще одну стойку такой же высоты на самом краю лежня пристройки.
  • Теперь можно связать вторым коньковым прогоном среднюю стойку основной конструкции крыши со стойкой пристройки. Коньковый брус в данном случае устанавливается на прибитый к средней стойке опорный брусок, а также закрепляется на продольный коньковый прогон. Дополнительно для фиксации поперечного конькового прогона можно задействовать два металлических уголка или же скобы.
  • Когда опорные элементы будут установлены, можно переходить к монтажу стропил на коньковый прогон основной конструкции. Сначала из стропил формируются фронтоны (если это не было выполнено ранее), а затем закрепляются промежуточные ноги.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Установка накосных стропильных ног и нарожников

  • Следующим шагом производится монтаж накосных стропил ендовы, которые обычно собираются из нескольких досок. Верхний край этих стропил фиксируется над стойкой стоящей на пересечении осей двух отделов крыши, а нижний их конец — на внутренние углы, образованные пересечением стен основного здания и пристройки к нему.
  • После этого накосные стропила соединяются с коньковыми прогонами нарожниками – укороченными стропилами.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

На иллюстрации хорошо показана установка нарожников между коньковыми прогонами двух отделов крыши и накостным стропилом по линии их пересечения

  • Если конструкция имеет высокий конек и большую площадь чердака, основная стропильная конструкция упрочняется дополнительными усиливающими элементами, такими, как подстропильные стойки, затяжки, устанавливаемые в верхней части стропил, диагональные подкосы.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Усиление стропильной системы горизонтальными затяжками, вертикальными стойками (бабками) и диагональными подкосами.

  • Следующим шагом стропила подрезаются в нужный размер по величине запланированного карнизного свеса, и по их нижнему краю стропил монтируется обвязочная доска, фиксируемая на их торцы (она же будет служить основанием для капельника), и торцевая лобовая доска. Иногда обвязочную доску заменяют доской обрешетки, прикручиваемой по карнизной линии, но уже сверху гидроизоляции.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Один из примеров «обвязки» карнизного свеса стропильной системы

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Как правильно устанавливать стропила?

По сути, монтаж стропил каждого из отделов многощипцовой крыши схож с работой над обычной двускатной системой. Особенности монтажа больше касаются линии ендовы, то есть внутреннего угла пересечения скатов. О том, как устанавливаются стропила двускатной крыши – подробно рассказывает специальная публикация нашего портала. А про установку укороченных стропил-нарожников можно узнать из статьи, посвященной стропильной системе вальмовой крыши.

Видео: монтаж узла ендовы многощипцовой крыши – крепление стропил, накосных стропил и нарожников

  • Следующим шагом готовая стропильная система затягивается гидроизоляционным материалом. Его укладка осуществляется от карниза горизонтальными полосами, а каждое верхнее полотно настилается на нижнее внахлест на 100÷150 мм.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

По стропильным ногам горизонтальными полосами расстилается гидроизоляционная мембрана, которая сразу фиксируется рейками контробрешетки

  • Сверху гидроизоляционной мембраны на стропила прибиваются рейки контрообрешетки, которые создадут вентилируемое пространство между гидроизоляцией и кровельным материалом. Здесь нужно отметить, что рейки не заводятся вглубь ендовы, так как в этой области должно сохраниться свободное пространство для специфической обвязки этого участка.
  • Следующим шагом на вертикальных рейках производится разметка для монтажа элементов обрешетки, которые закрепляются с необходимым шагом, в зависимости от выбранного кровельного покрытия. Если обрешетка делается разреженной, то шаг установки между первой (нижней) и второй доской уменьшается примерно на треть, а затем уже выдерживается одинаковым до коньковой области. Аналогично размещается и вторая доска от линии конька. Закрепив горизонтальные доски обрешетки, на них, с двух сторон получающегося ендовного желоба, вдоль него, прибивают доски, на которые будет крепиться металлический сточный желоб.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

По линии ендовы предусматриваются продольные доски или бруски для крепления нижнего металлического желоба

  • Далее, по карнизной линии на обвязочную доску или первую доску обрешетки монтируются элементы водоотводной системы и обвязка карниза – капельник, вентиляционно-москитная сетка, кронштейны для установки желоба, карнизная планка.

Цены на бензопилу

бензопилу

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Вариант обвязки карниза с элементами водосточной системы

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Как правильно установить систему водостока с крыши?

Эффективное отведение воды с площади кровли в систему ливневой канализации способствует повышению долговечности конструкций здания, поддержанию порядка на территории двора. Пошаговая инструкция по установке водосточной системы на крыше представлена в специальной статье нашего портала. А еще одна публикация подробно расскажет о создании системы ливневой канализации в целом.

  • В том случае, когда в качестве кровельного материала будет использована битумная гибкая черепица, то сверху разреженной обрешетки необходимо настелить сплошную — влагостойкие листы фанеры или OSB. В этом случае сверху накостного стропила ендовы закрепляется одна или две доски, которые стыкуются заподлицо с фанерой. Другим вариантом может быть стыковка фанерных листов непосредственно по линии ендовы.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

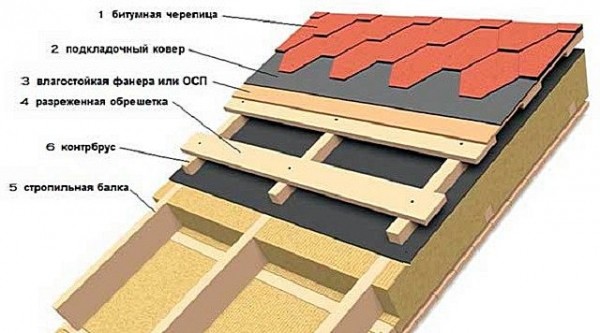

Примерная схема утепленного кровельного «пирога» под мягкую полимер-битумную черепицу

Далее, на фанеру монтируется специальный подкладочный ковер, сверху которого и будет укладываться от карниза гибкая черепица.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Современно, надежно и просто красиво – мягкая полимер-битумная черепица

Этот вариант кровельного покрытия показывает устойчивую тенденцию к росту популярности среди частных застройщиков. Если планируется создать крышу с мягкой кровлей из полимер-битумной черепицы, то стоит изучить этот вопрос более подробно, перейдя по ссылке к специальной публикации нашего портала.

  • После того как основание под кровельный материал будет подготовлено, производится его монтаж. Здесь можно отметить, что самым экономным материалом для покрытия многощипцовой крыши будет именно битумная черепица, так как она используется для любой конструкции практически безотходно. Кроме того, с этим материалом проще работать, оформляя такие узлы, как коньковая линия, ендова, а также пространство вокруг дымоходных и вентиляционных труб.
  • Если для покрытия выбирается металлический профнастил или металлочерепица, то монтаж коньковых деталей будет более сложен, так как будет необходимо:

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Вариант обустройства конькового узла при использовании металлочерепицы

— По коньковой линии закрепить отрезки бруса или целый брус для поднятия конька.

— По краю конькового элемента установить уплотнитель.

— Организовать вентиляционные зазоры.

— Закрепить металлический коньковый элемент, а затем и боковые детали — заглушки, которые защитят эту область от попадания воды во время косого дождя.

Обычно все детали этой конструкции продаются в стандартном комплекте, и отличаться в нем может только длина основного конькового элемента.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Конек крыши из мягкой черепицы удобнее всего монтировать с использованием специального пластикового угла, обеспечивающего необходимую вентиляцию подкровельного пространства

При обустройстве конька крыши, покрытой гибкой черепицей, для создания вентиляционных зазоров удобно использовать специальные пластиковые коньки, которые укладываются под кровельный материал, и прибивается гвоздями к обрешетке через фанерный настил.

  • Ендова – это внутренний угол, образованный на стыке скатов двух отделов крыши. Этот элемент конструкции должен быть хорошо гидроизолированным, так как все потоки воды, попадающие на скаты во время дождя, будут устремляться именно в него. В зимний период в углублении ендовы будет собираться снег, а при его таянии вода может попасть в подкровельное пространство и испортить не только обрешетку и утеплитель, но и внутреннюю отделку дома.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Примерная схема обустройства ендовы на крыше с жестким кровельным материалом.

Монтаж элементов ендовы начинается на этапе закрепления обрешетки. На доски, зафиксированные на накосных стропилах, являющиеся по сути обрешеткой для ендовы, и образующие тупой внутренний угол, укладывается и закрепляется от конька до карниза нижняя ендова, изготовленная из металлического листа. При недостаточности длины деталей укладка производится снизу, а верхний желоб должен находить на нижний на 150 мм. Особенностью этого элемента является загнутые по всей длине края, которые будут сдерживать потоки воды, проходящие через эту часть конструкции.

После этого на обрешетку закрепляется любое из выбранных для кровли жёстких покрытий, нижние края которого, направленные в ендову должны находить на ее края на 100÷120 мм, так как вода, стекающая по углублениям его волн, должна попадать в металлический желоб.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Установка внешнего желоба ендовы

Завершив монтаж кровельного материала, сверху него на битумную мастику закрепляется верхняя или внешняя ендова, изготовленная также из металлического листа.

Коньковые элементы монтируются после установки ендовных желобов.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Один из вариантов обустройства ендовы при использовании в качестве кровельного покрытия гибкой полимер-битумной черепицы

При выборе в качестве кровельного покрытия битумной черепицы, работы по обустройству ендовы производятся несколько иначе, и начинаются после закрепления на обрешетке фанерного настила. В области углубления ендовы, также от конька до карниза, на битумную мастику приклеивается ендовный ковер. Ширина этой гидроизолирующей полосы должна составлять 300÷400 мм, то есть на каждый из скатов будет заходить 150÷200 мм ковра.

После того как ковер будет приклеен, можно приступать к монтажу кровельного покрытия, края которого также приклеиваются на мастику и не доходят до осевой линии ендовы на 50÷70 мм.

В некоторых случаях кровельный материал полностью перекрывает ендову, образуя цельное покрытие стыка двух скатов, но выполнить такой вариант без наличия опыта будет затруднительно.

Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

Соединение мягких черепичных покрытий скатов по линии ендовы выполнено по методу «переплетения», так, что граница становится практически незаметной

Еще одним вариантом закрытия стыка гибкой черепицы в ендове, является дополнительное наклеивание поверх него полосы ендовного ковра меньшей ширины, который будет заходить на кровельное покрытие скатов на 50÷70 мм.

Любой гидроизолирующий материал или готовый элемент, закрепляемый в ендове, на карнизном свесе должен быть направлен в водосточный желоб, иначе влага будет попадать на стены дома.

Итак, были рассмотрены основные вопросы проектирования и монтажа многощипцовой крыши. В заключение нужно сказать, что возведение и покрытие подобной конструкции — задача из разряда повышенной сложности, требующая определенного опыта в плотницком и кровельном деле. Если соответствующие навыки отсутствуют, то велика вероятность неудачи, и лучше доверить эту работу профессиональным мастерам. Однако, прежде чем приглашать строительную бригаду, имеет смысл ознакомиться с результатами работы этих мастеров на уже готовых объектах, чтобы убедиться в их профессионализме.

И в завершение публикации – еще один информативный видеосюжет о варианте стропильной системы многощипцовой крыши:

Видео: Многощипцовая стропильная система загородного дома

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
