Самодельный минитрактор переломка сделанный своими руками: фото и описание самодельного трактора.

.

Уважаемые посетители сайта Сем Себе Строитель! Представляем Вашему вниманию очередной самодельный минитрактор, построенный Сергеем Кузьминым, фото и описание прилагаются.

Использованы материалы:

  • Двигатель бензиновый одноцилиндровый мощностью — 13 л.с.
  • КПП, мосты, рулевое — ВАЗ классика.
  • Колёса R13 также ВАЗ.
  • Генератор.
  • Шкив.
  • Клиновидные ремни.
  • Швеллер. уголок.
  • Листовой металл.

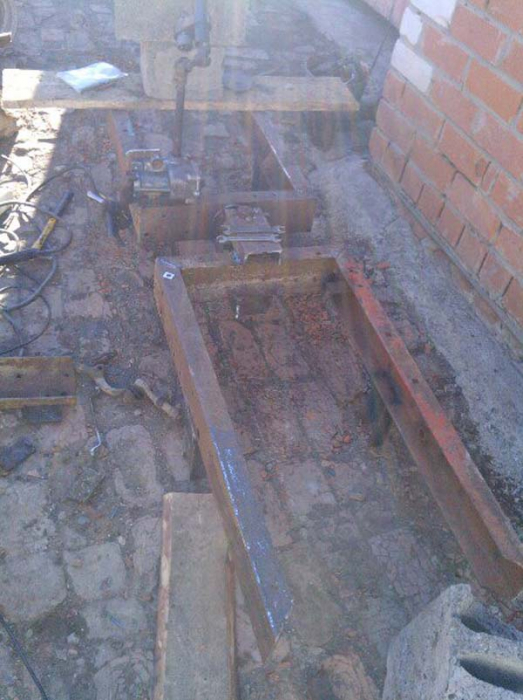

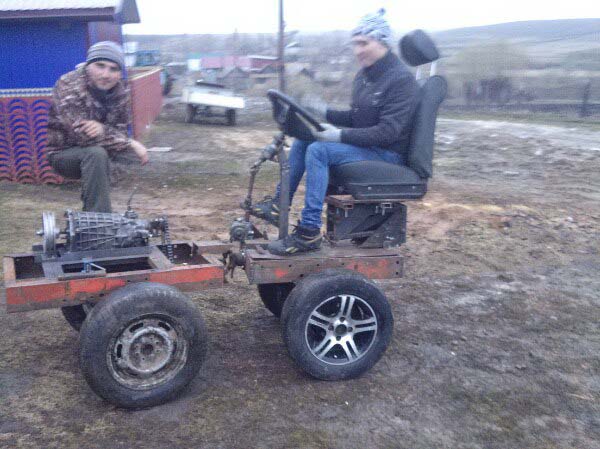

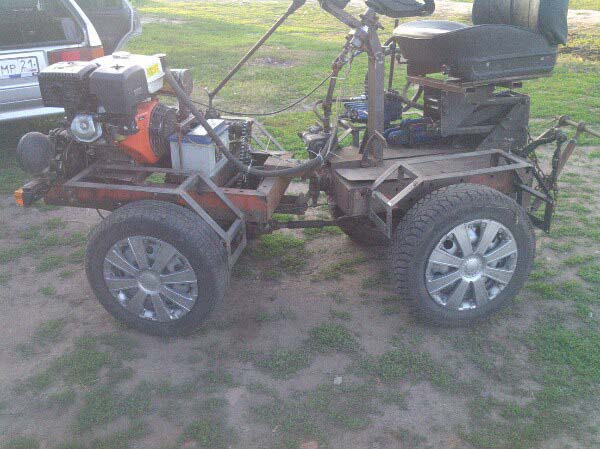

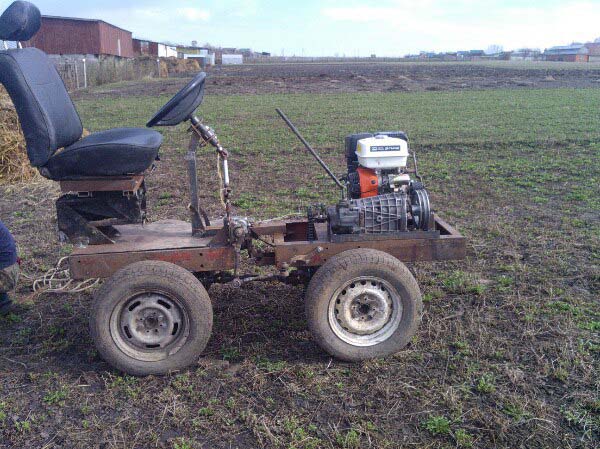

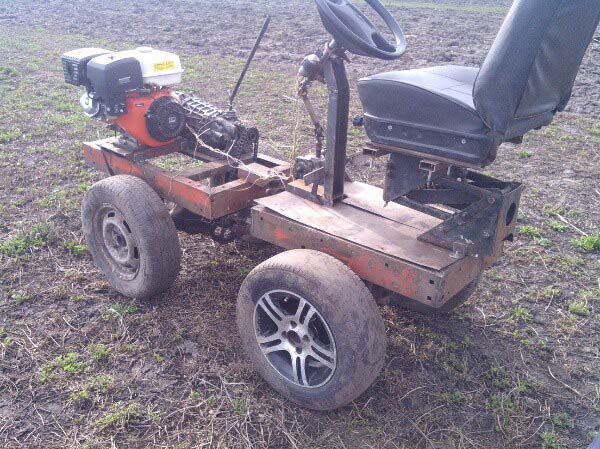

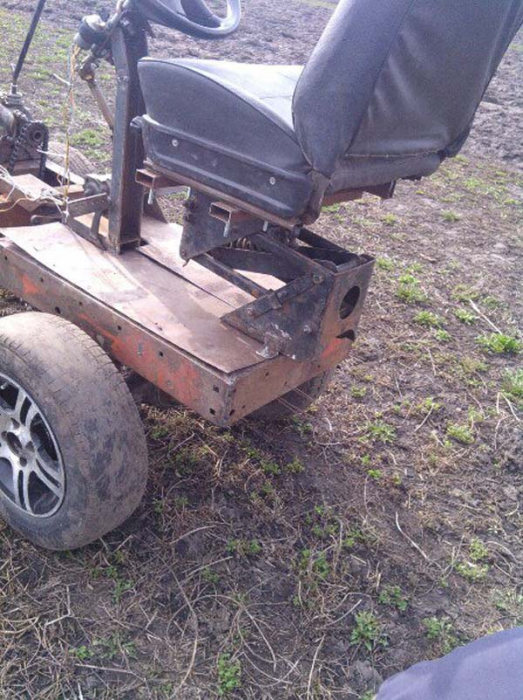

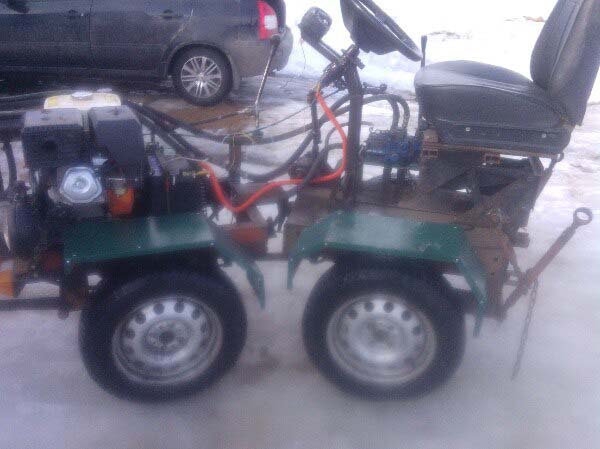

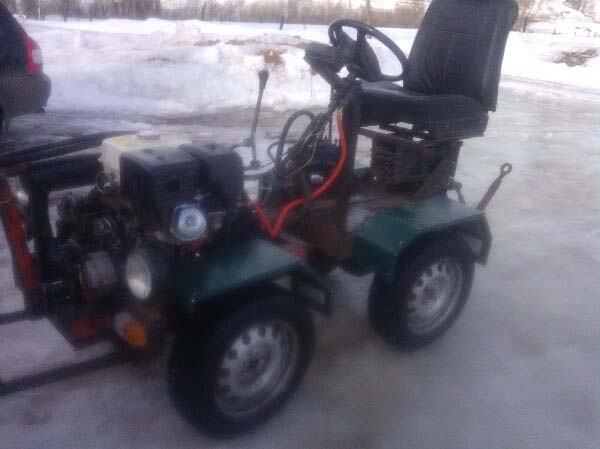

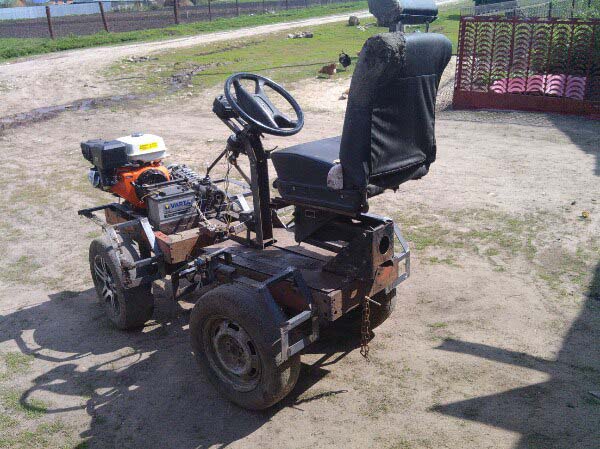

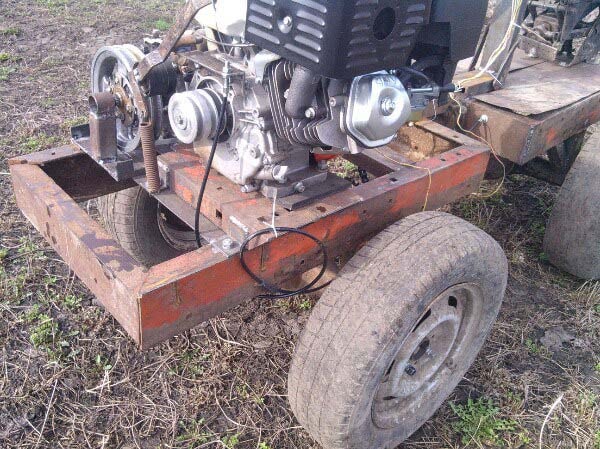

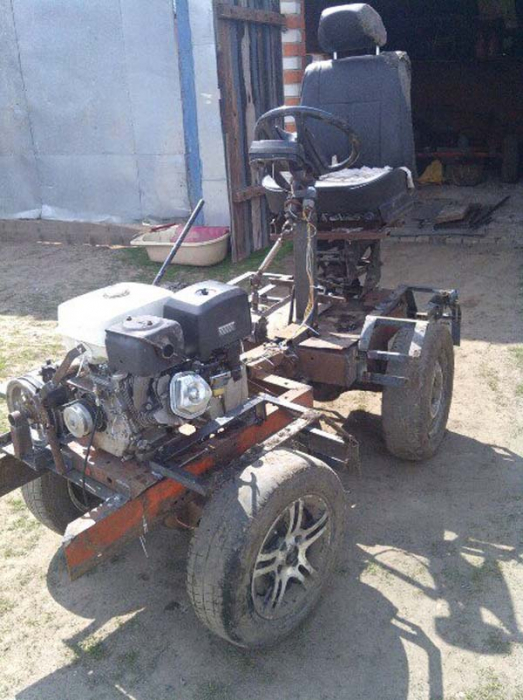

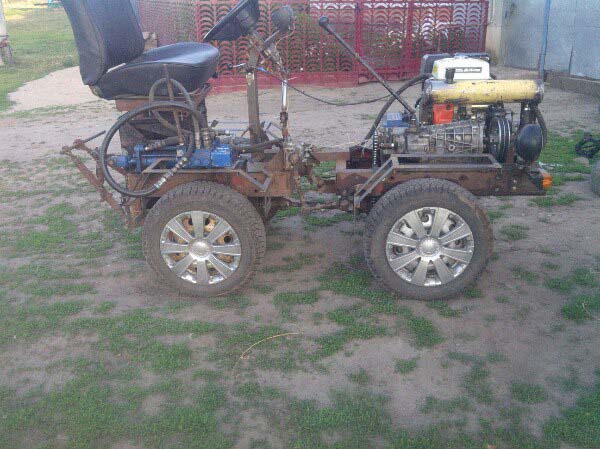

Минитрактор выполнен на раме переломного типа, сваренной из швеллеров.

Минитрактор своими руками

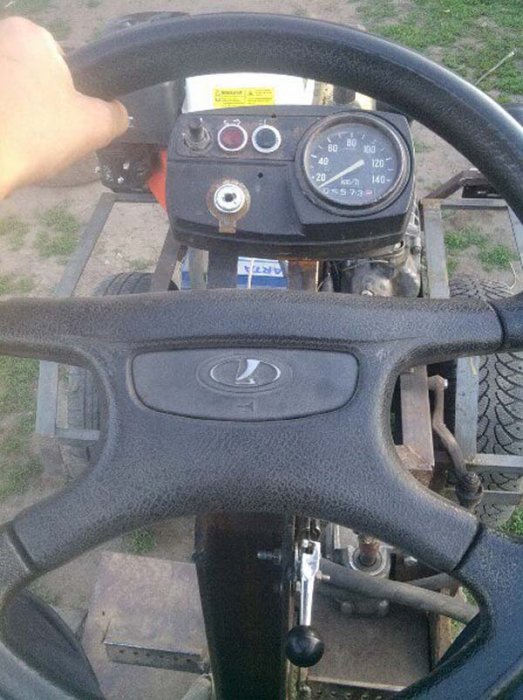

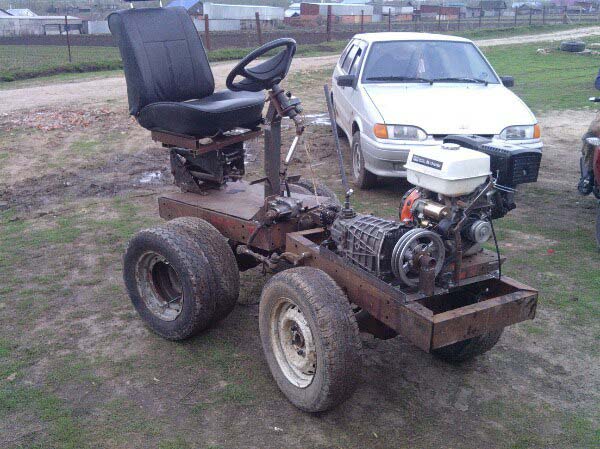

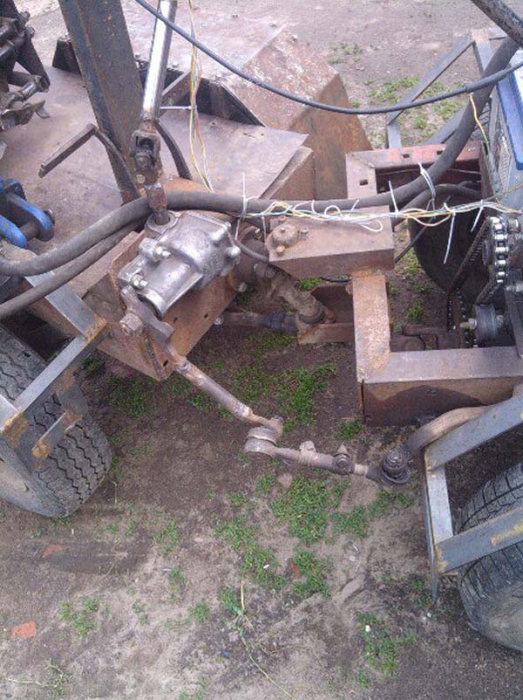

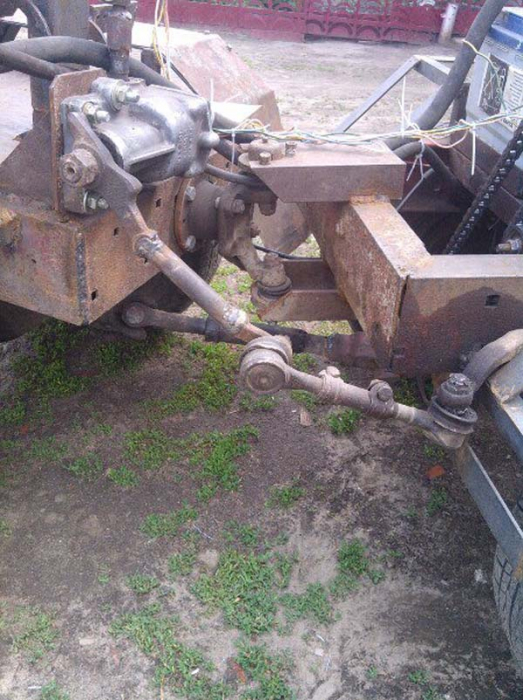

Рулевое взято от ВАЗа.

Минитрактор своими руками

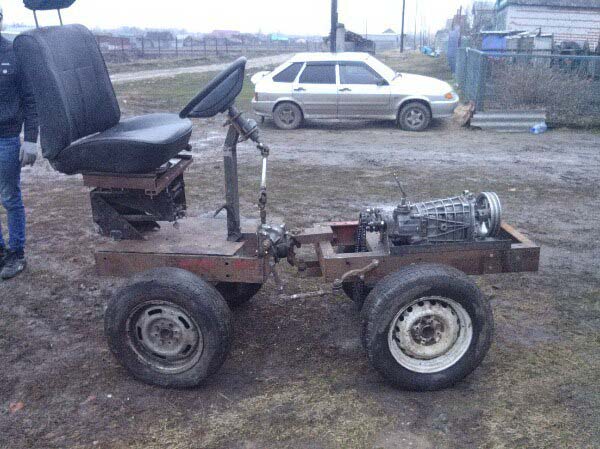

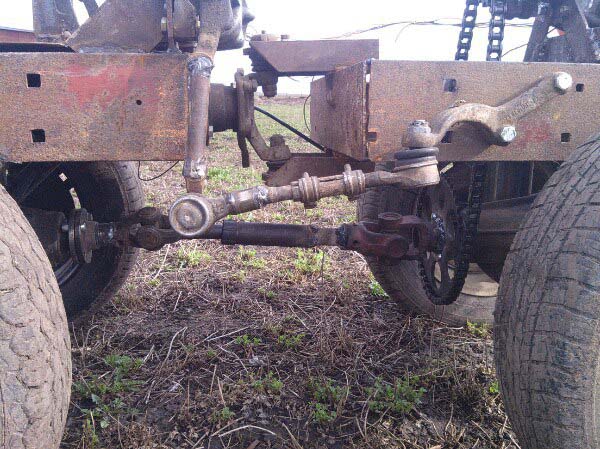

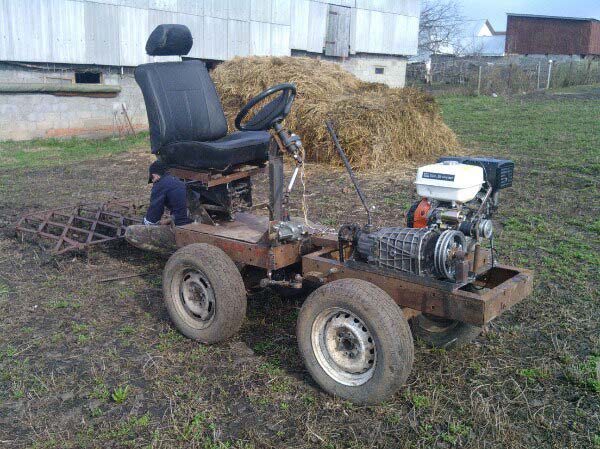

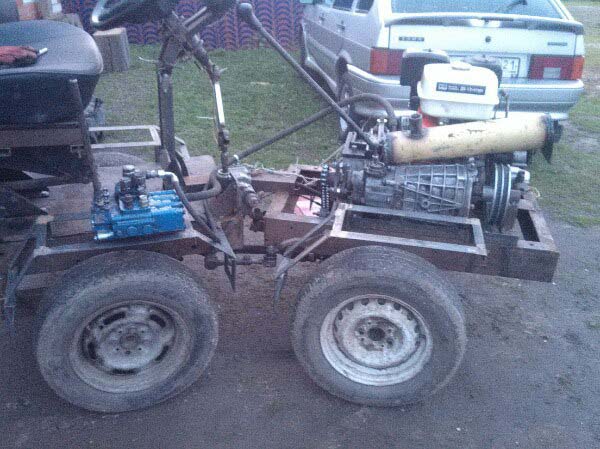

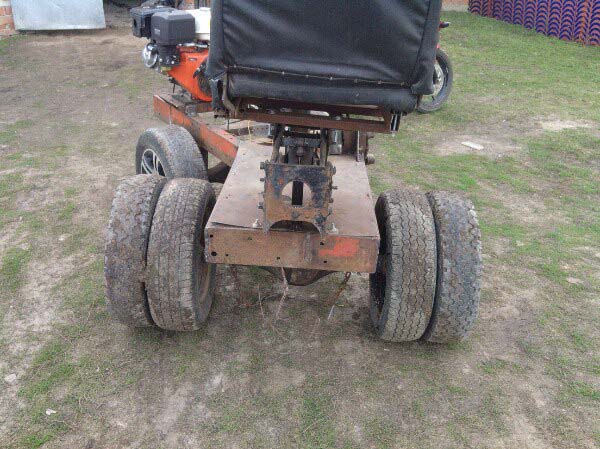

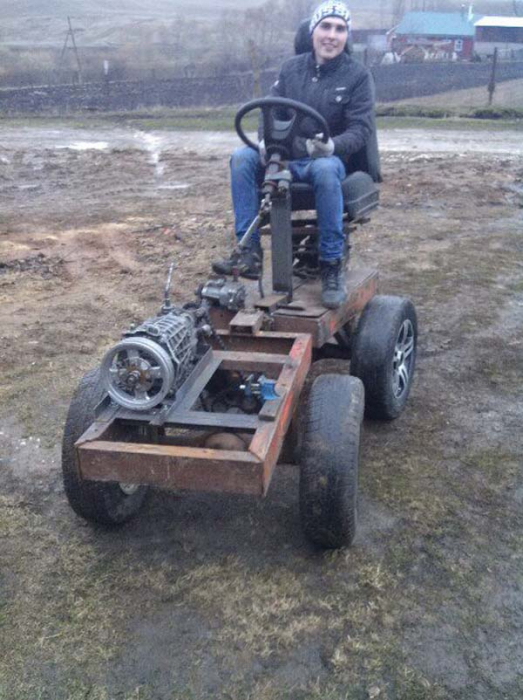

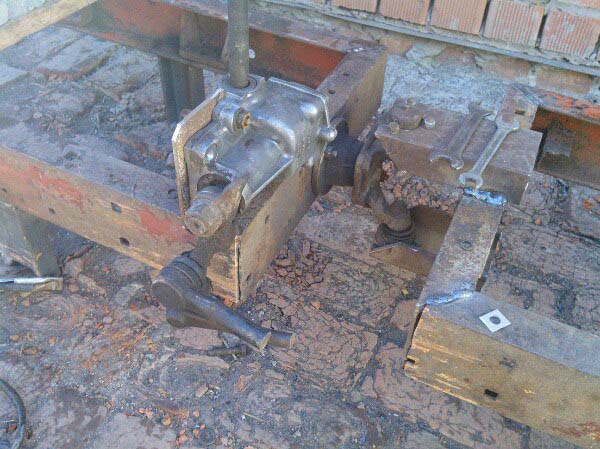

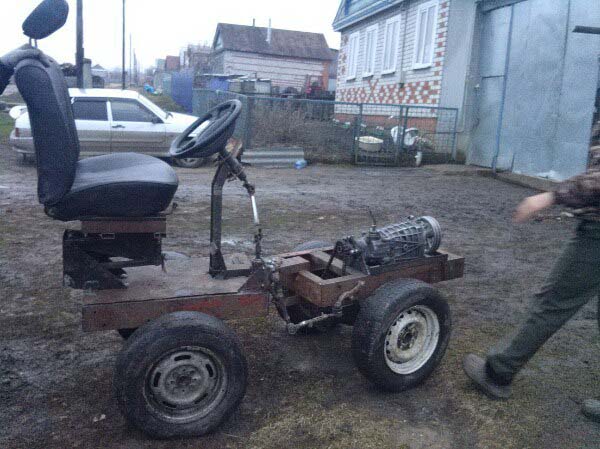

КПП и мосты от ВАЗ «классика» (урезанны под колею), узел перелома сделан из ступицы авто.

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

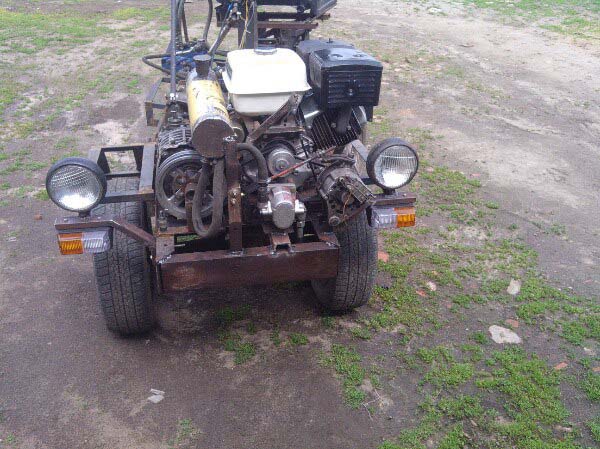

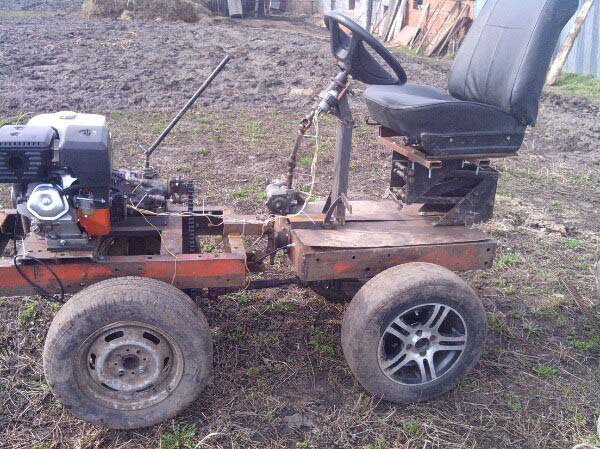

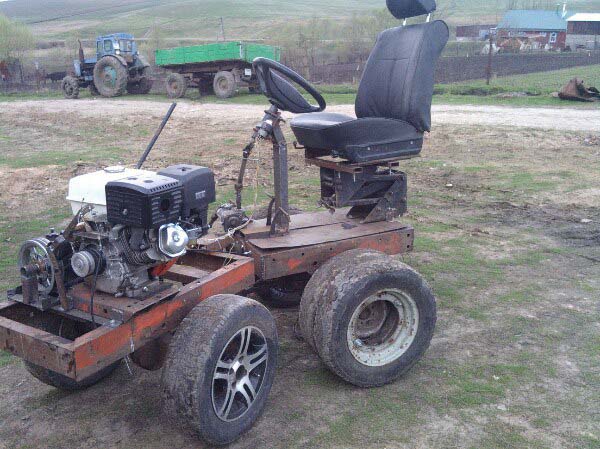

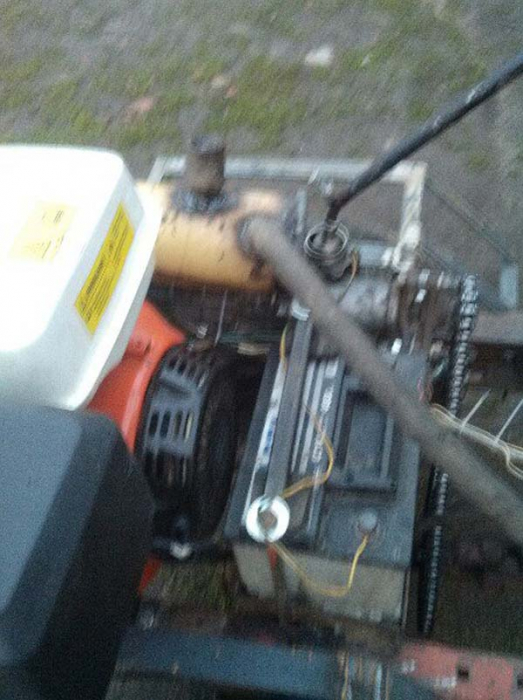

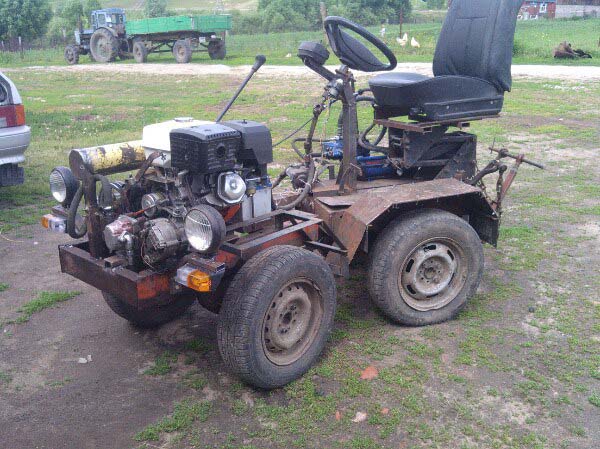

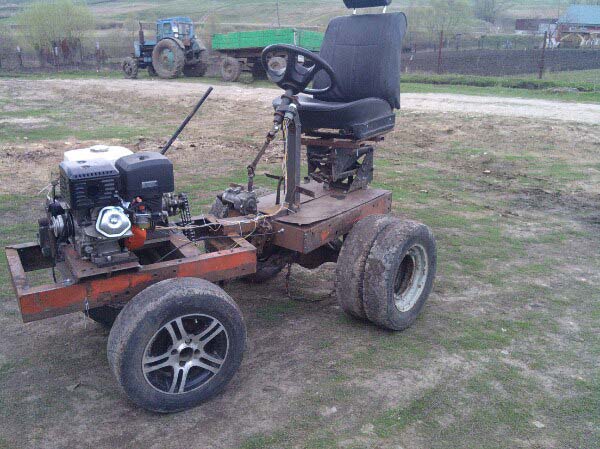

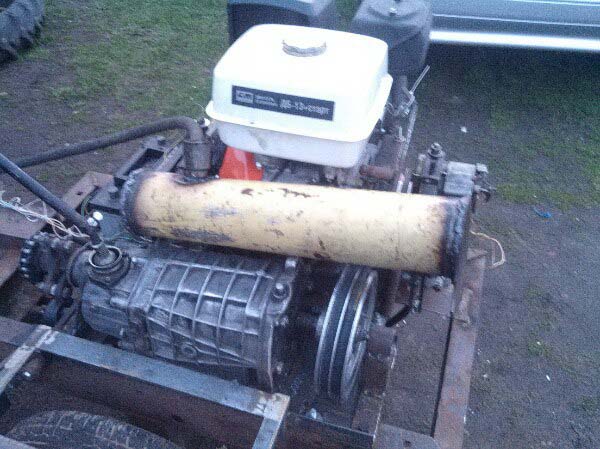

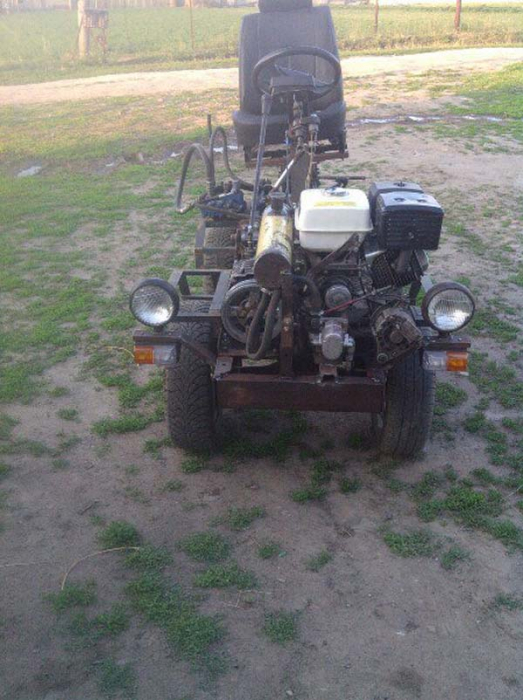

На минитрактор автор установил бензиновый четырёхтактный одноцилиндровый двигатель мощностью 13 л.с.

Минитрактор своими руками

Минитрактор своими руками

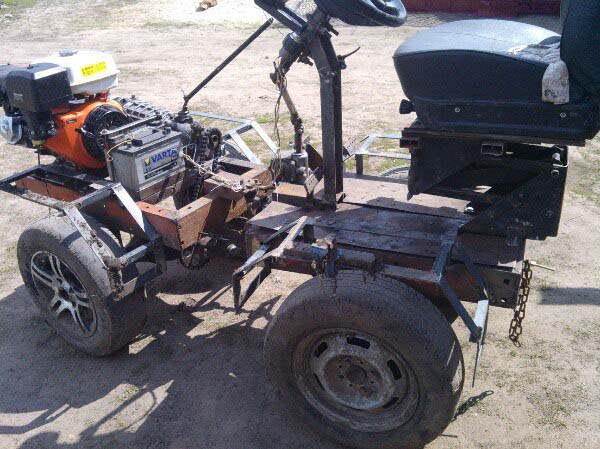

От КПП на мосты идёт цепная передача.

Минитрактор своими руками

Минитрактор своими руками

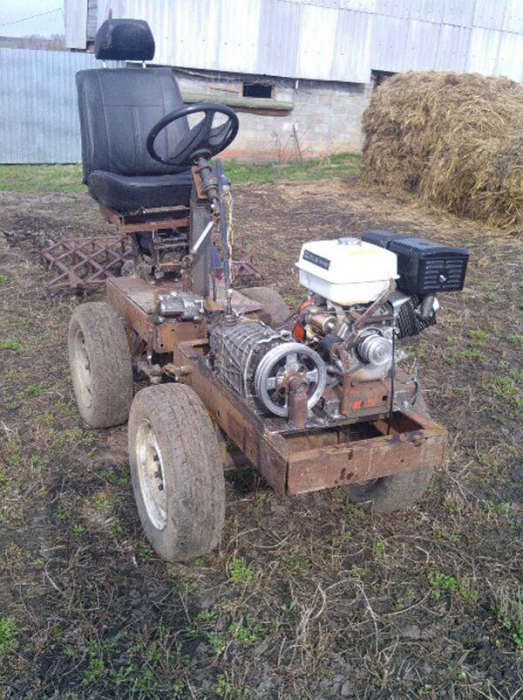

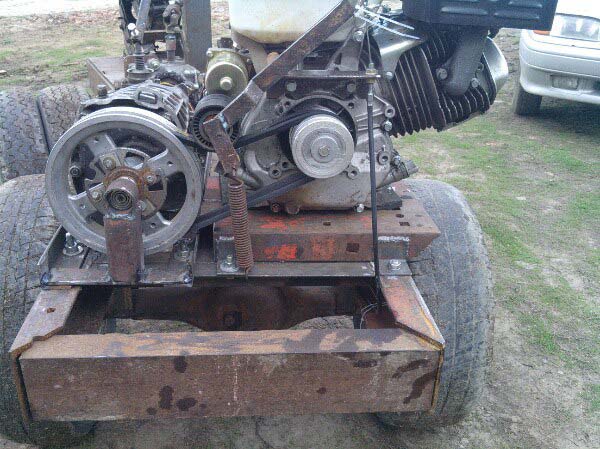

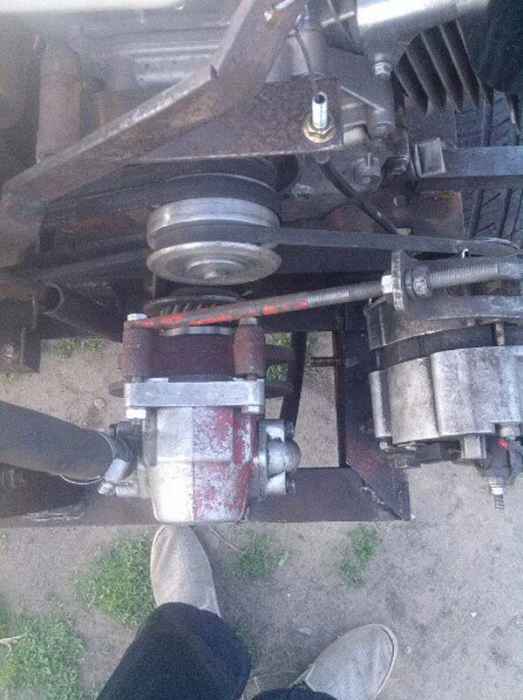

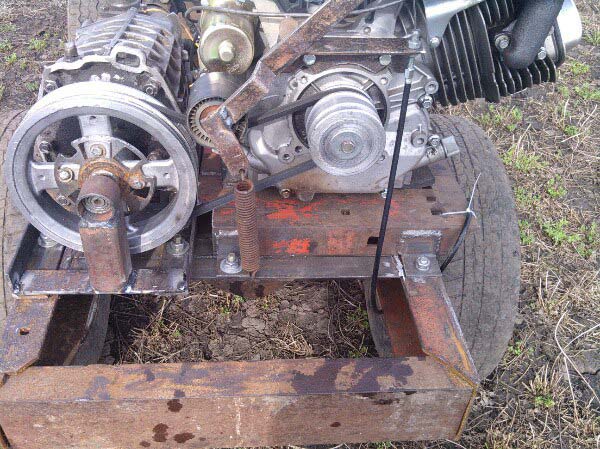

На первичный вал КПП установлен шкив, сделано ременное сцепление с прижимным роликом для ремня.

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

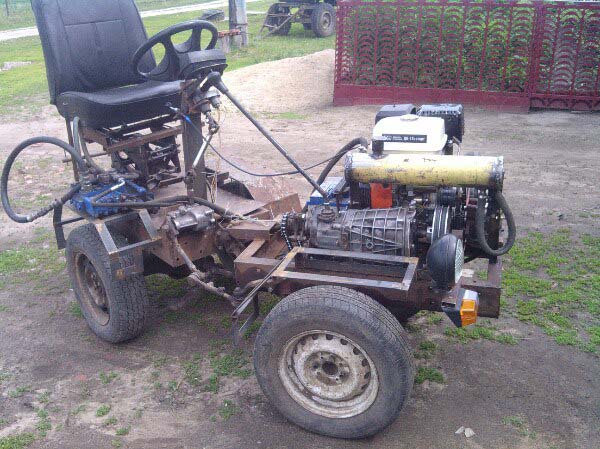

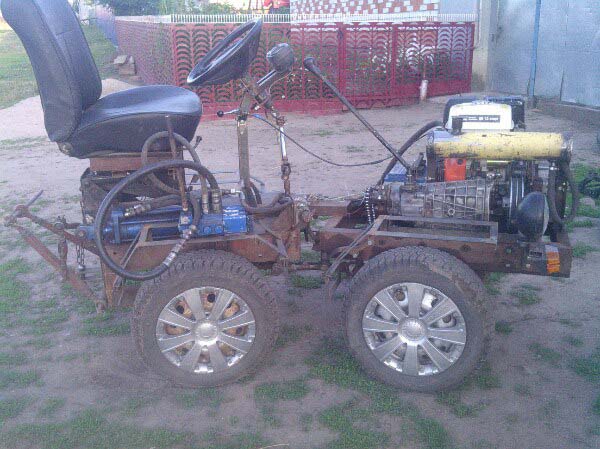

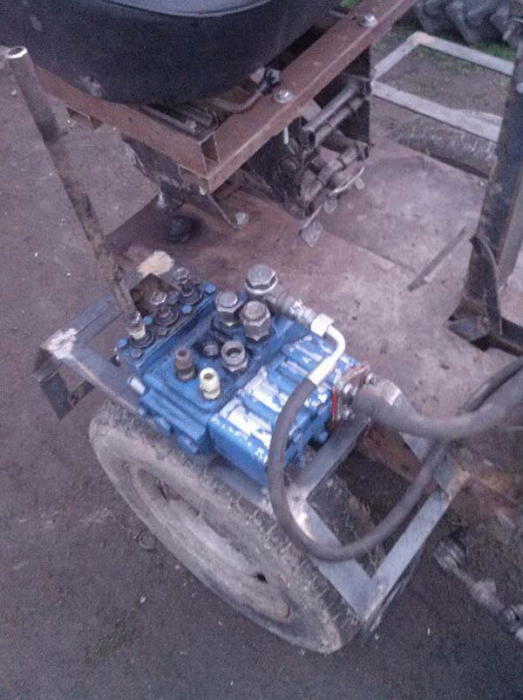

Гидравлика.

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

Минитрактор своими руками

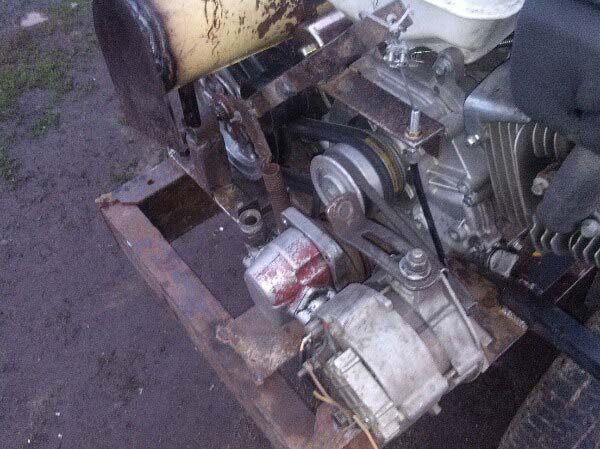

Установлен генератор.

Минитрактор своими руками

Минитрактор своими руками

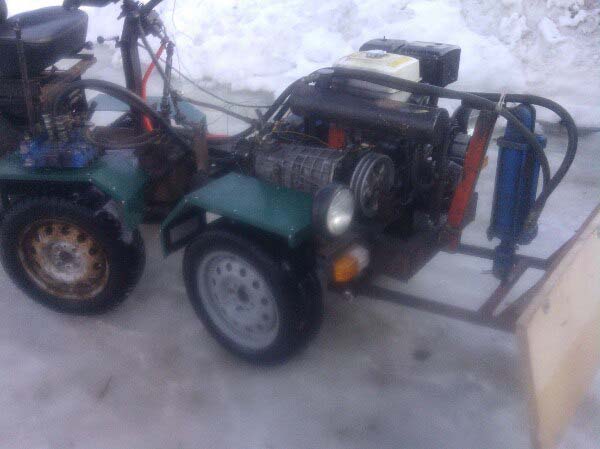

Для работ по расчистке снега, на тракторе установлен самодельный отвал с гидроцилиндром

Минитрактор своими руками

Дополнительно автор изготовил навесное оборудование для своего трактора.

Минитрактор своими руками

Минитрактор своими руками

Автор самоделки: Сергей Кузьмин.
