Маслоотсос своими руками
Простой, самодельный вакуумный маслоотсос сделанный своими руками из компрессора холодильника: фото и описание конструкции, а также видео работы маслоотсоса.
В мастерских по ремонту автомобилей, для замены масла в двигателях и КПП, используется вакуумный маслоотсос, сделать такое приспособление можно своими руками практически из подручных материалов. Для этого понадобится компрессор от старого холодильника, пустой баллон из под фреона, пара трёхходовых кранов, шланги и профильная труба. Конструкция маслоотсоса довольно проста, всё показано на фото.

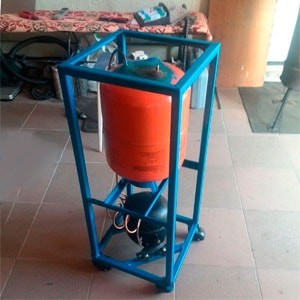

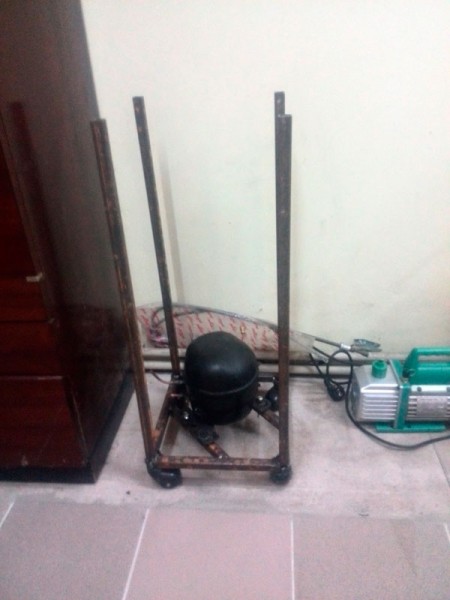

Из трубы квадратного сечения 20 х 20 мм варится стойка, на неё крепится компрессор от холодильника и баллон из под фреона.

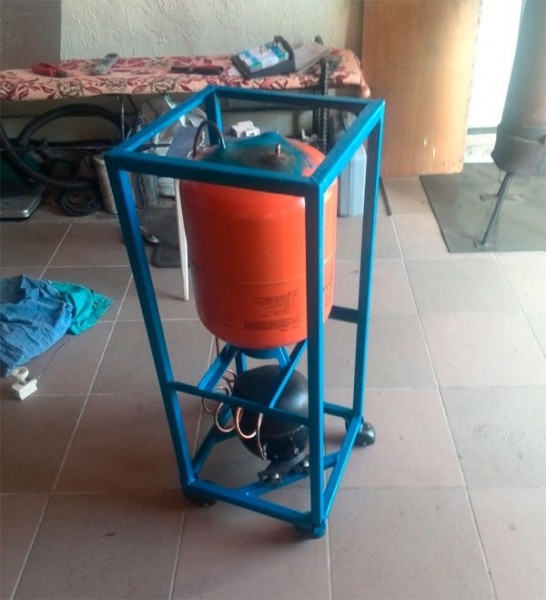

Для удобства раму можно установить на колёсики.

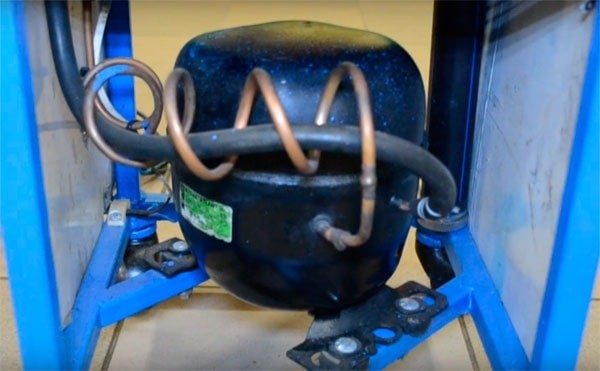

Компрессор крепится к раме.

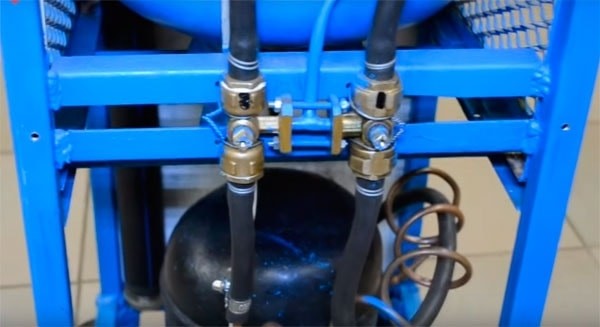

От компрессора идут два шланга, один на нагнетание, второй на всасывание, на шланги установлены трёхходовые вентиля.

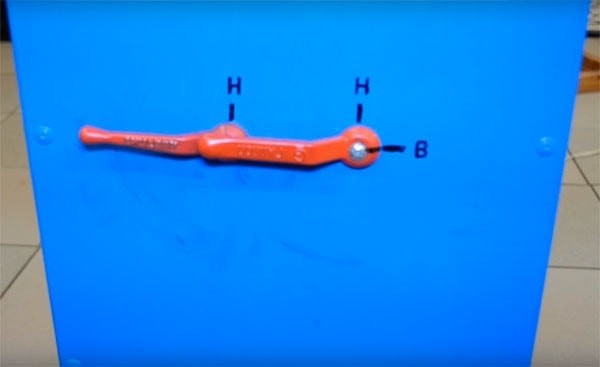

С помощью вентилей можно переключать режим работы — либо нагнетание воздуха, либо всасывание.

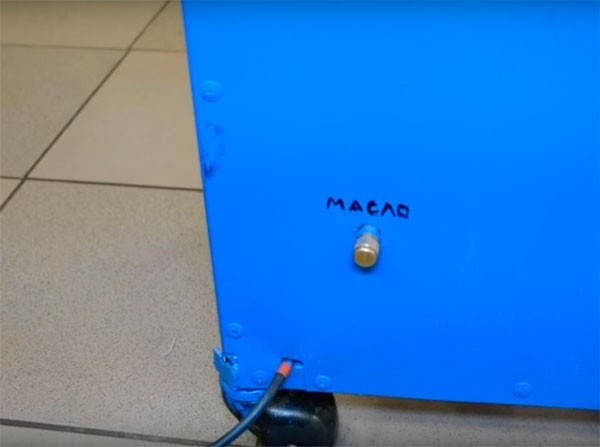

Для смазки самого компрессора выведен шланг для заливки масла.

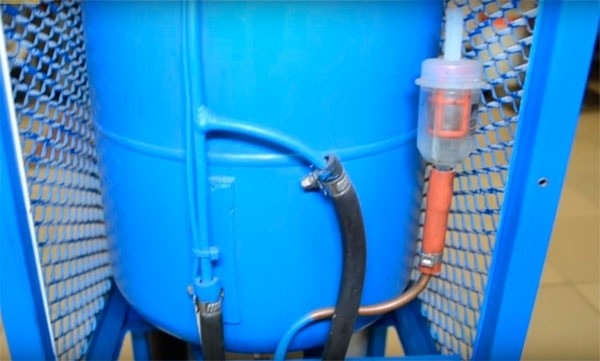

Дополнительно установлен воздушный фильтр, чтобы пыль не засасывалась в компрессор.

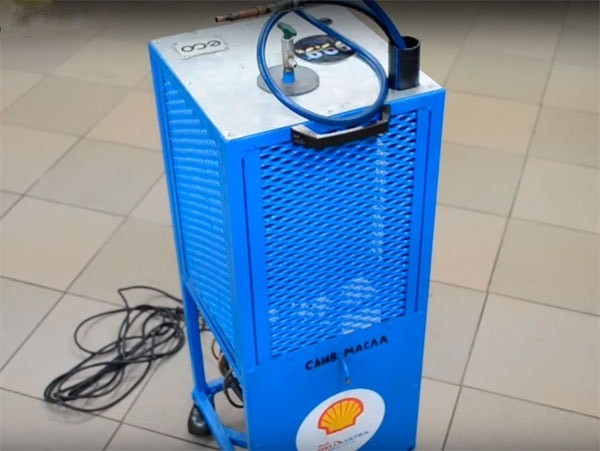

Вот так выглядит маслоотсос собранный в корпусе.
Рекомендуем посмотреть видео, где автор подробно показывает устройство и работу самодельного маслоотсоса.
Автор самоделки: Андрей Машков.
