Мангал из газового баллона своими руками

Самодельный мангал сделанный из газового баллона своими руками, подробный фото отчёт по изготовлению.

Всем привет! Я большой любитель шашлыков, вот решил изготовить ещё один большой удобный мангал.

В магазинах такой стоит довольно дорого, решил сделать сам, как раз нашёлся старый 50 литровый газовый баллон.
Итак, собственно сам процесс изготовления самодельного мангала.

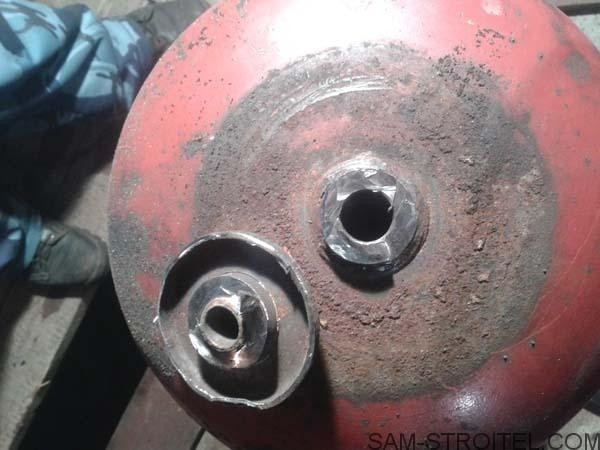

Первым делом, нужно убедиться в отсутствии паров газа в баллоне, открутил вентиль, выпустил остатки газа, затем спилил вентиль ножовкой и промыл баллон проточной водой.

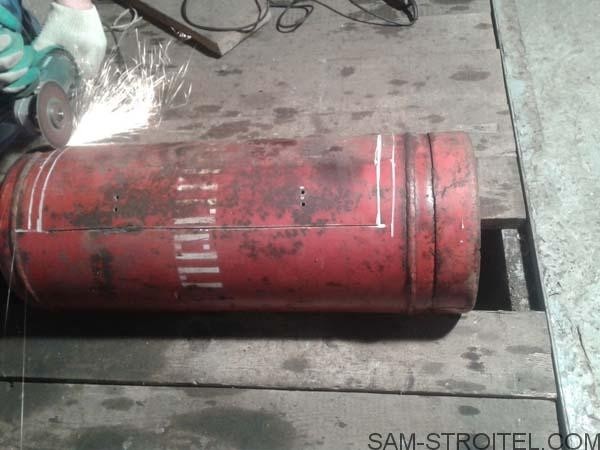

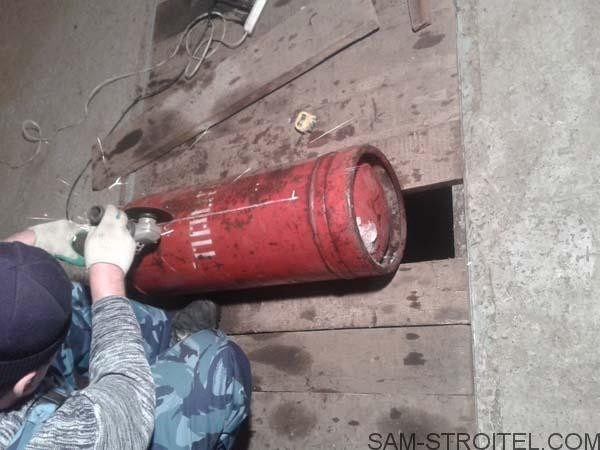

Разметил баллон и вырезал проём.

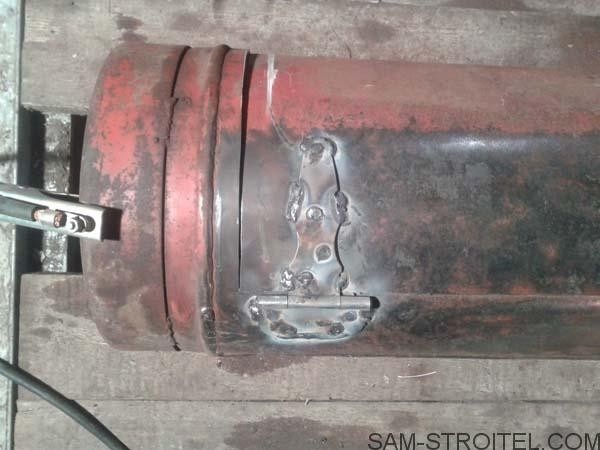

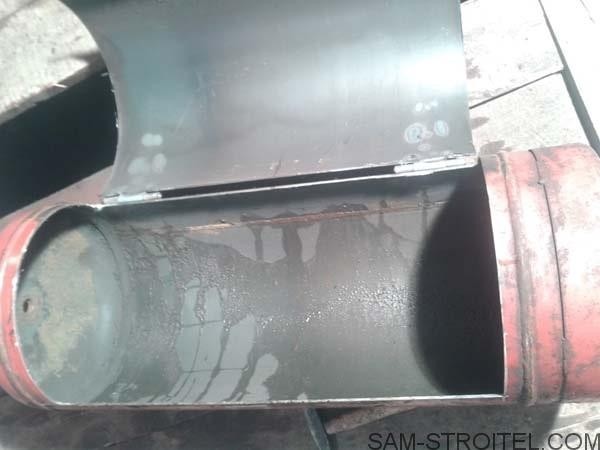

Прорезав заднюю стенку, приварил петли, лучше использовать длинные петли, так как металл на баллоне скручен и после резки его сильно ведет. Затем, крышка прорезается до конца.

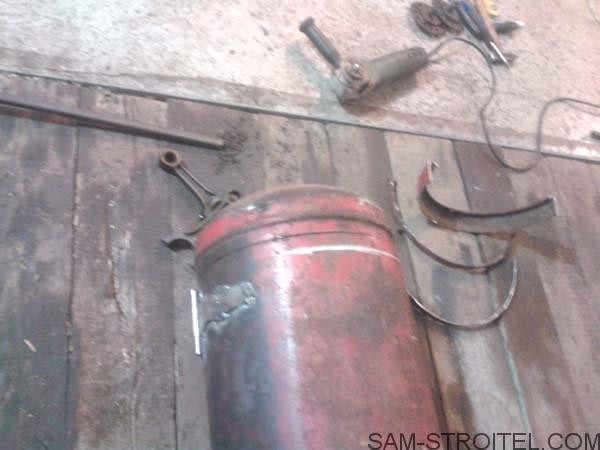

Отрезал с баллона основание, на котором он стоял. Оно же послужило ложем для самого мангала.

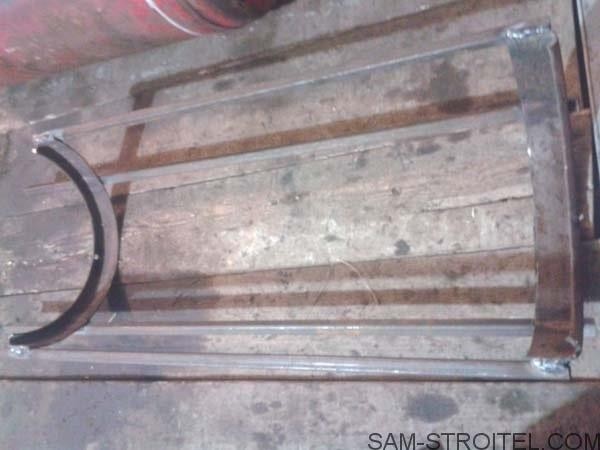

Из профильной трубы 10х10 мм, соединил полукольца и получилось основание. К нему приварил ножки, ими послужили старые распредвала от моторов.

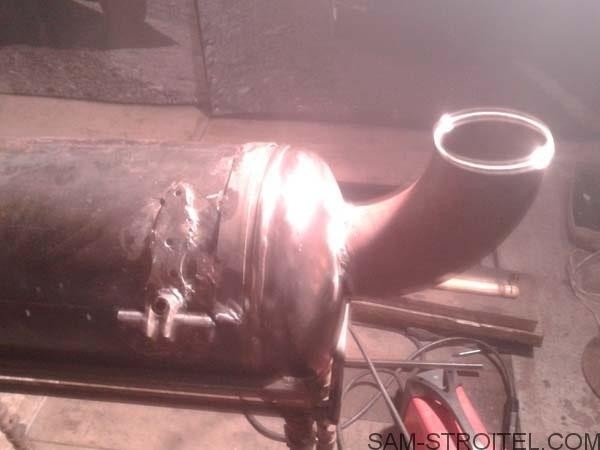

Сбоку баллона приварил колено на 100 мм и нарезал полоски металла для обрамления дверцы.

Внутри приварил трубу, на которую будет опираться решетка, заодно она придала жесткость мангалу.

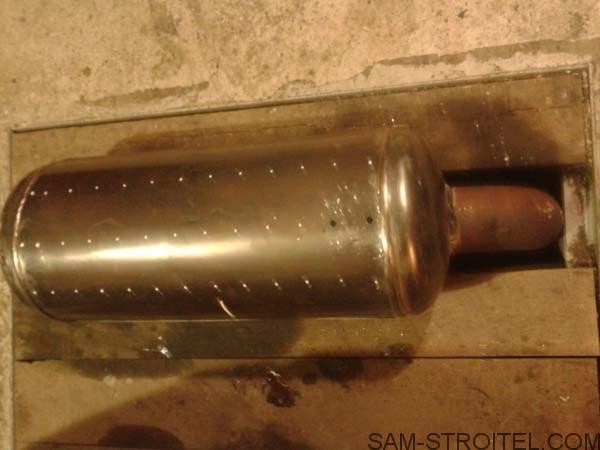

Просверлил дырки диаметром 10 мм под продувку и шампура. В качестве подставки под тарелки использовал маховик, ручками для передвижения послужили шатуны, ручки для поднятия мангала с ложа — цепь грм.

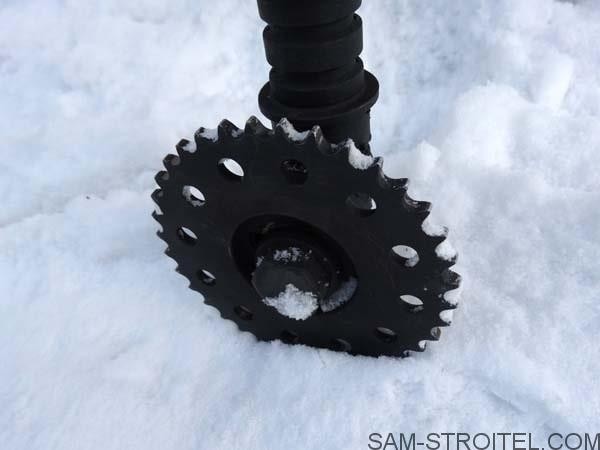

Колесики сделал из шестерен ГРМ двигателя.

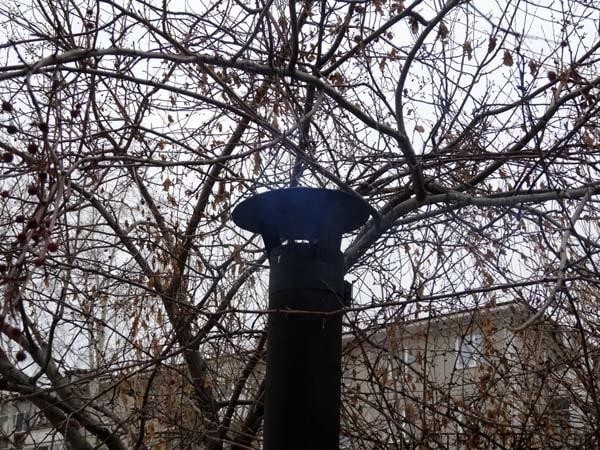

Дымоход — из оцинкованной трубы.

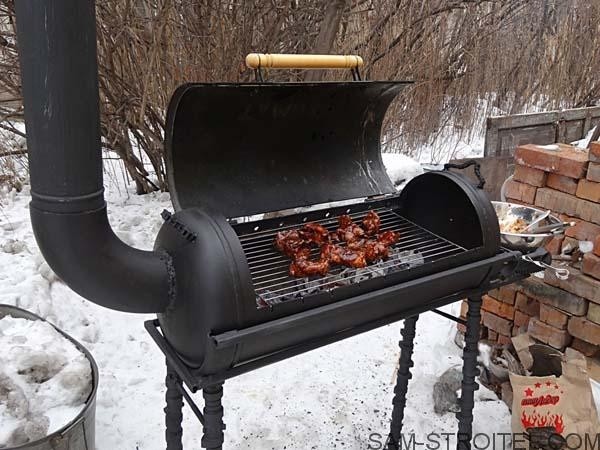

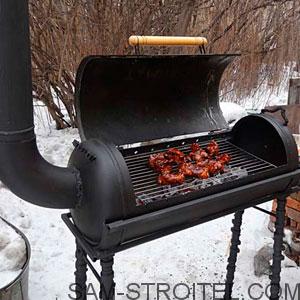

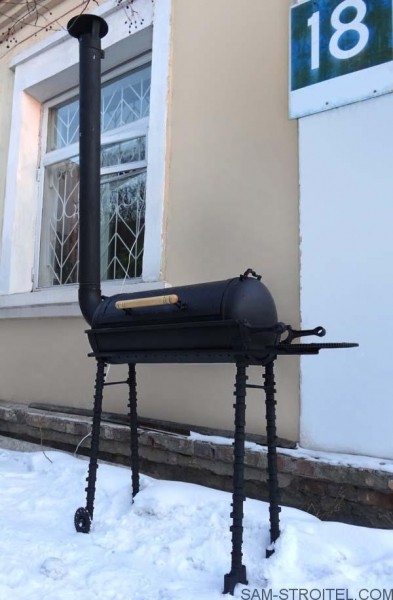

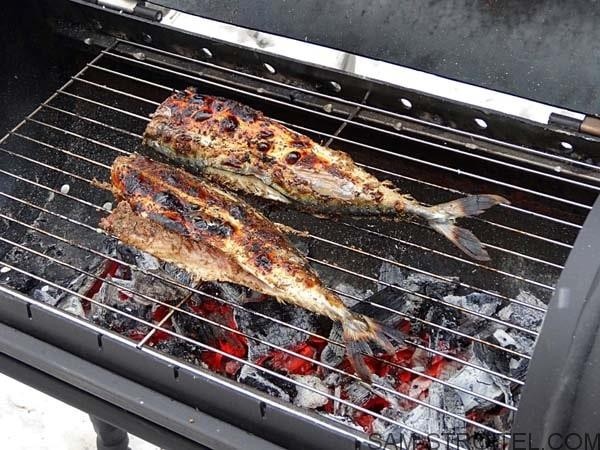

Получился отличный самодельный мангал своими руками, удобная и практичная конструкция.

Автор самоделки: NIK81-2.
