Маятниковая пила своими руками

0 278

Самодельная маятниковая пила, сделанная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе.

При работе в мастерской, очень часто требуется отрезать ровно уголок, швеллер или профильную трубу. Решил сделать самодельную маятниковую пилу, конструкция не должна занимать много места в гараже и быть передвижной.

Отдельно хочется сказать по поводу двигателя. Просматривал примеры станков, большинство рекомендуют ставить двигатели на 3 кВт, в идеале подключение к 3-х фазной сети или через ёмкость к однофазной.

У меня в наличии был двигатель на 1,2 кВт 1450об/мин, решил его использовать для изготовления станка, скорость на круге увеличить шкивами, чтобы не потерять мощность и без того малую я использовал частотник.

Размер круга 230-й, с возможностью установки и 300-го.

Процесс изготовления маятниковой пилы показан на фото.

Маятниковая пила своими руками

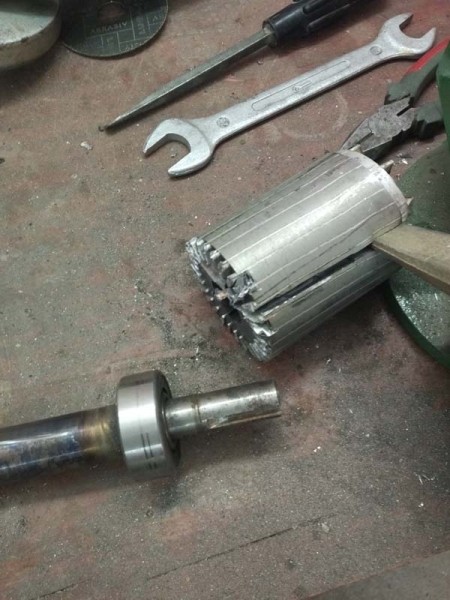

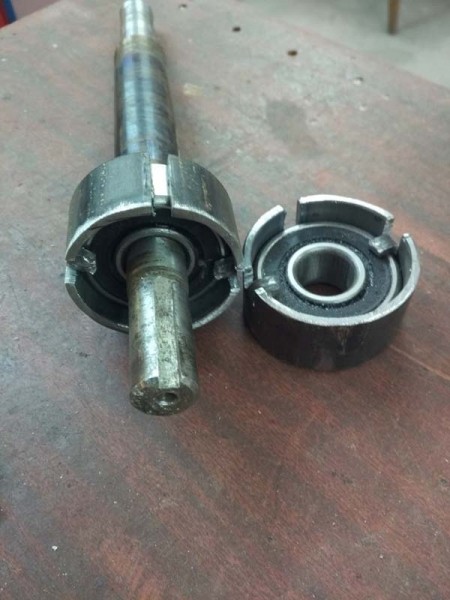

На маятниковый узел использовал вал ротора от сгоревшего двигателя. Опоры под подшипники сделал из водопроводной трубы.

Маятниковая пила своими руками

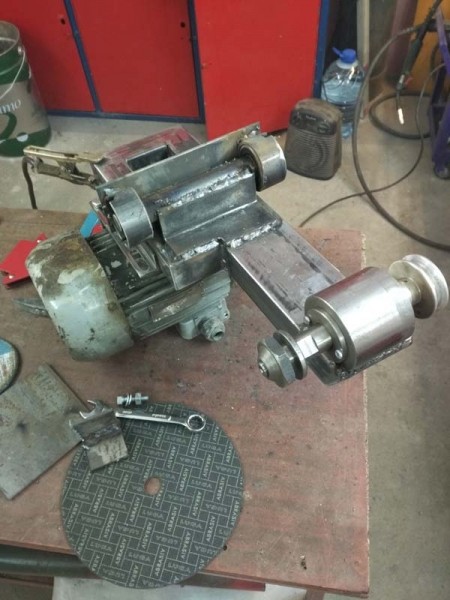

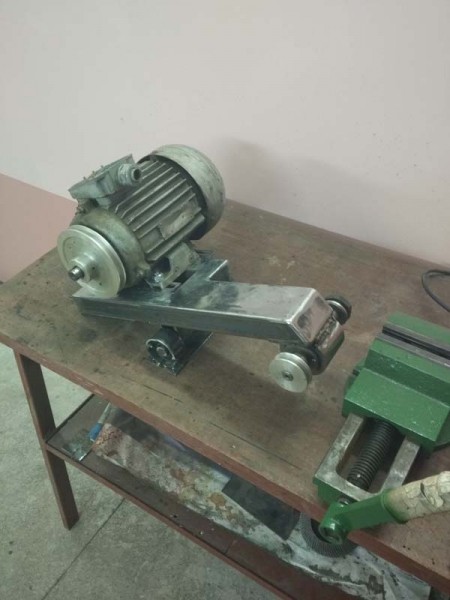

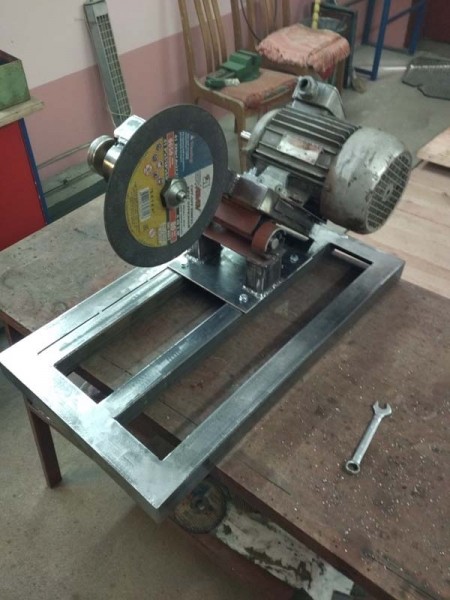

Вал и опору делал токарь. Рама для двигателя и вала сварена из профильной трубы 40 х 40 мм.

Маятниковая пила своими руками



Маятниковая пила своими руками

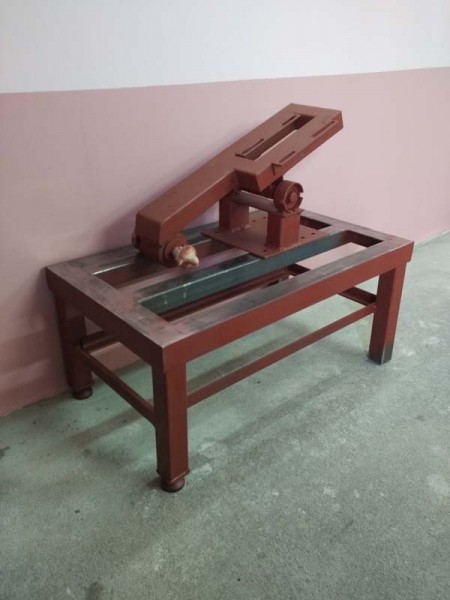

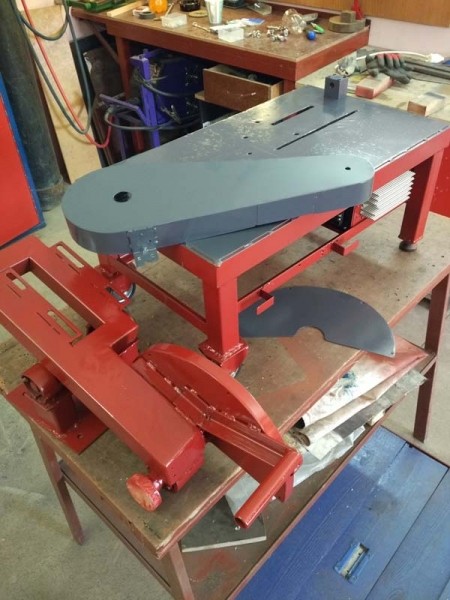

Стол сделан из уголка 45 х 45 мм и профильной трубы 40 х 40 мм.

Маятниковая пила своими руками

На двух ножках стола колёса 75 мм, на противоположных — регулируемые опоры.

Маятниковая пила своими руками

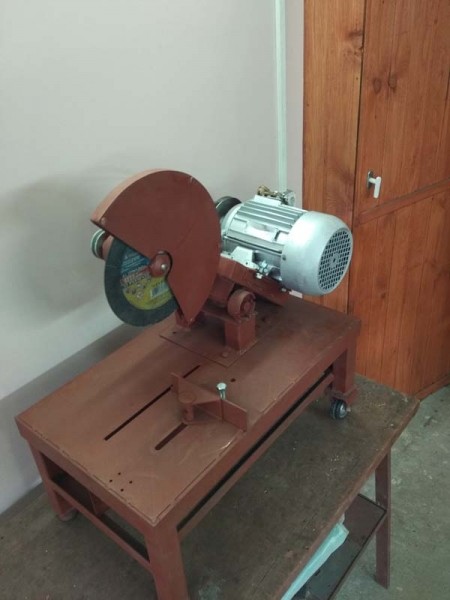

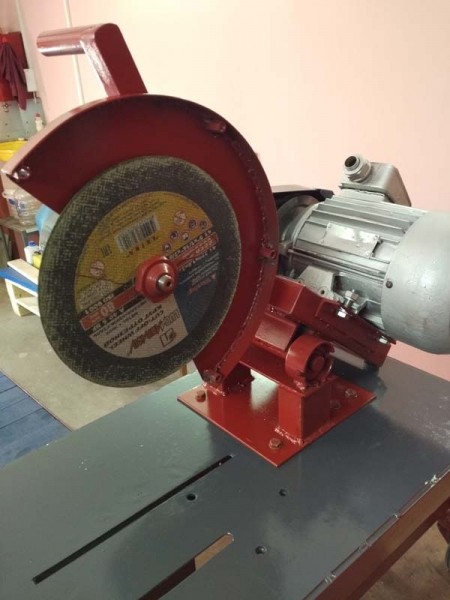

Столешница покрыта стальным листом 2 мм, защитный кожух из листа 1,5 мм

Маятниковая пила своими руками

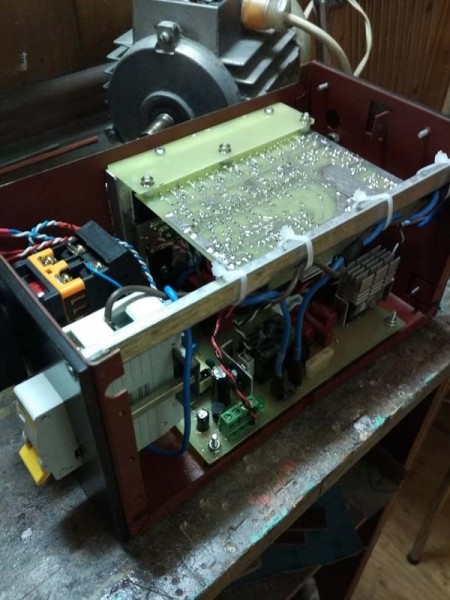

Остановлюсь немного на частотном преобразователе, цена на них начинается от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался. Сделал самодельный частотник, описывать его не буду, в интернете есть схемы и подробное описание. Просто покажу пару фото как выглядит изготовленный мной.

Маятниковая пила своими руками

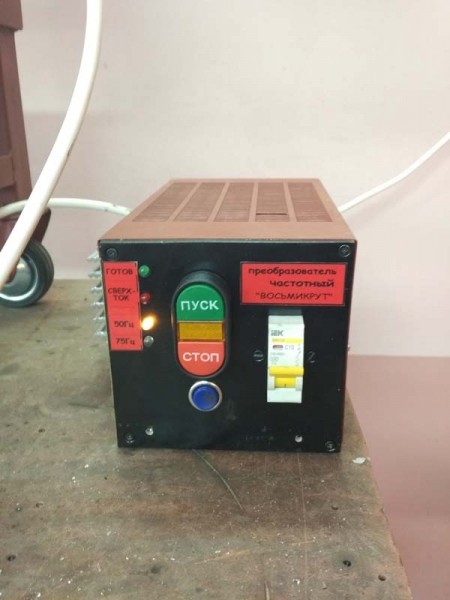

Частотный преобразователь в корпусе, будет закреплён под столом пилы.

Маятниковая пила своими руками

Маятниковая пила своими руками

Крепление крышки защитного кожуха на удлинённых гайках, которые используются в паре со строительными шпильками.

Маятниковая пила своими руками

Маятниковая пила своими руками

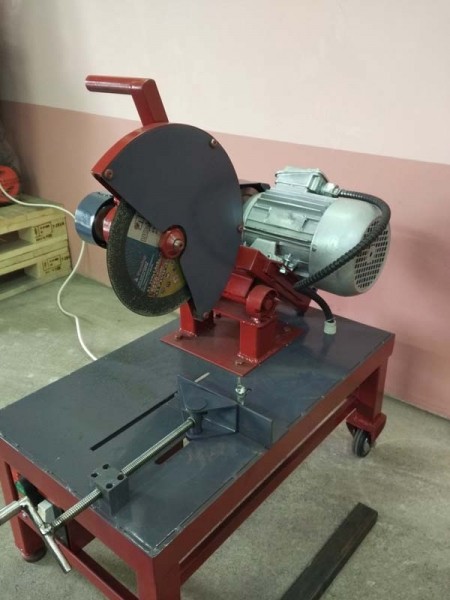

Самодельной маятниковой пилой я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках.

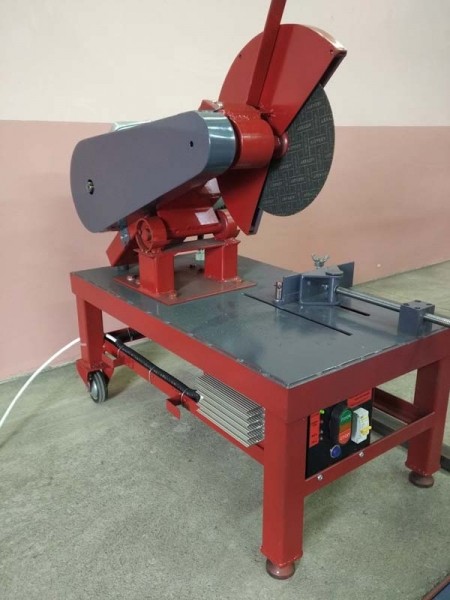

Станок свободно пилит трубу D50 с толщиной стенки 3 мм, при этом двигатель справляется без напряга, мощности вполне хватает. Габаритные размеры станка:

  • Длина — 700 мм.
  • Ширина — 400 мм.
  • Высота — 700 мм.

Маятниковая пила своими руками

Видео автора: работа самодельной маятниковой пилы.

Автор самоделки: Виталий Толкач. г. Минск.
