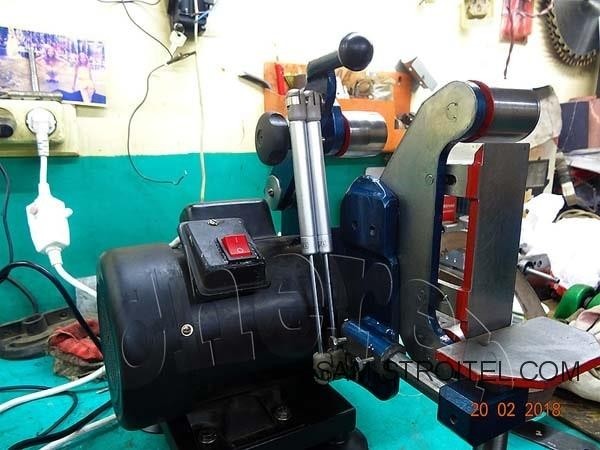

Сделал самодельный ленточный шлифовальный станок (гриндер): далее фото и описание самоделки.

Приветствую! Вот и я решил тоже сделать себе самодельный станок гриндер, не под конкретные какие-то задачи, а просто чтоб в хозяйстве пригодился. Все делал так сказать » по-месту»… Без чертежей и проектирования…

Чтоб так сказать не было проблем с лентами — решил делать под длину ленты 910 мм. Эти ленты от Корвет-51. Есть в продаже. Конечно я попробую себя в склейке лент, но не уверен, что получится… А так, пошел, купил, разрезал пополам (они шириной 100, я же делал под 50 мм), поставил и…готово.

Из материалов использовал:

  • Однофазный двигатель 1,1кВт на 2950 об.мин.
  • Ведущий ролик

    Ленточный шлифовальный станок своими руками (25 фото)

     124 мм.

  • Бочка —

    Ленточный шлифовальный станок своими руками (25 фото)

    50 мм.

  • Ведомые —

    Ленточный шлифовальный станок своими руками (25 фото)

    45 мм.

  • Газлифт — мебельный. 120Н.
  • Листовой металл 12 мм.

Далее фото:

Ленточный шлифовальный станок своими руками (25 фото)

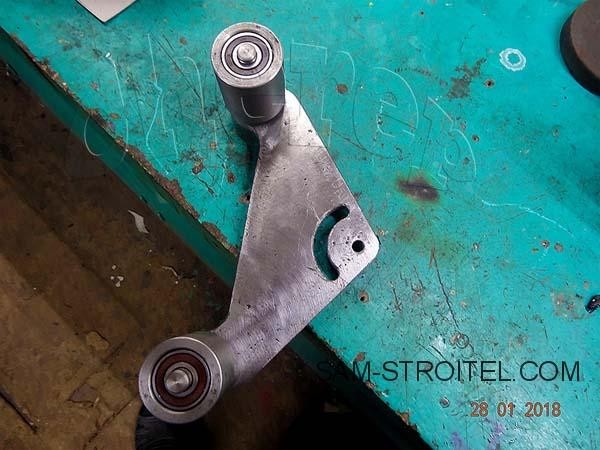

Выточил ведущий ролик.

Ленточный шлифовальный станок своими руками (25 фото)

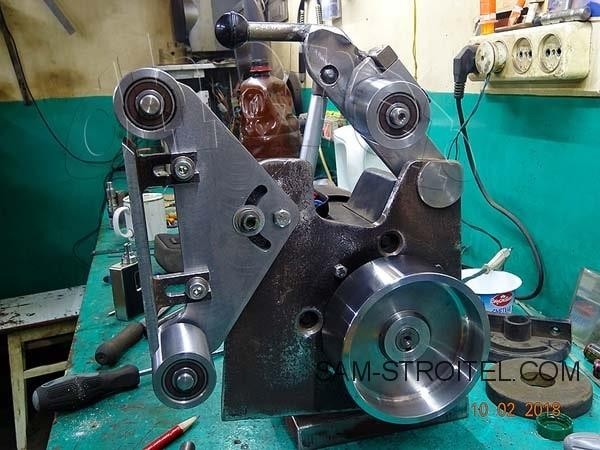

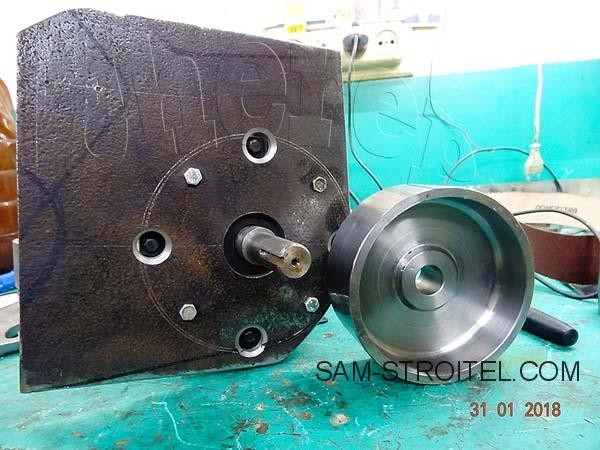

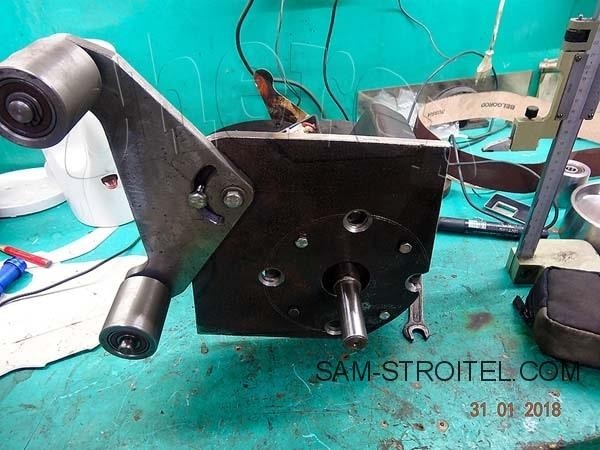

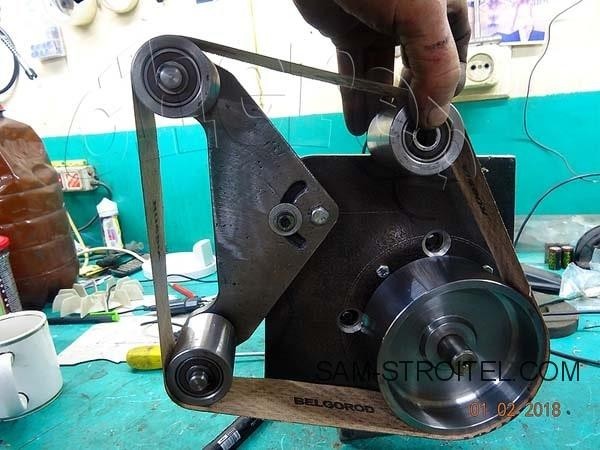

Листовой металл 12 мм, выпиливал болгаркой, кое-что обрабатывал на китайском фрезерке и токарнике…

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)



Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

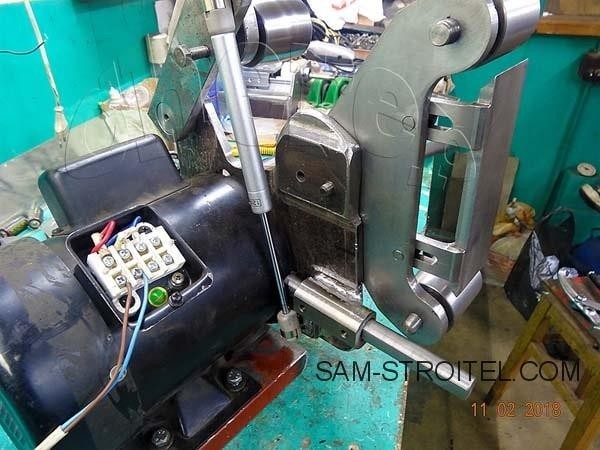

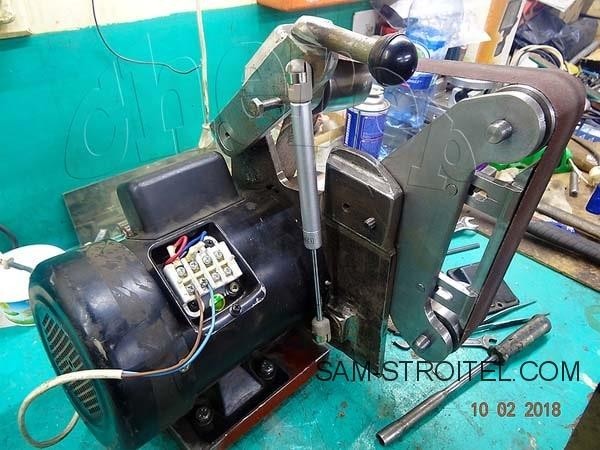

С выключателем совсем все просто. Воткнул в клемник.

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

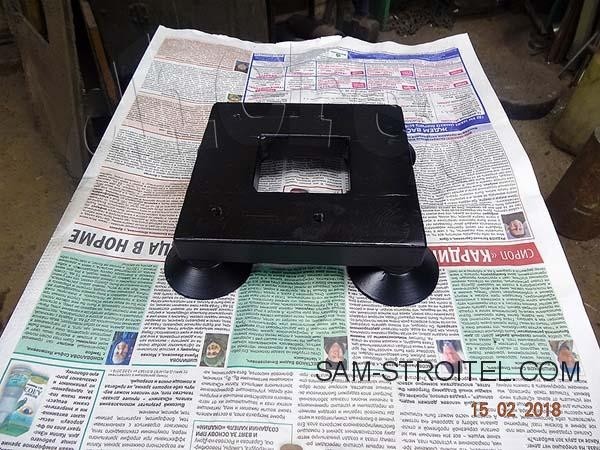

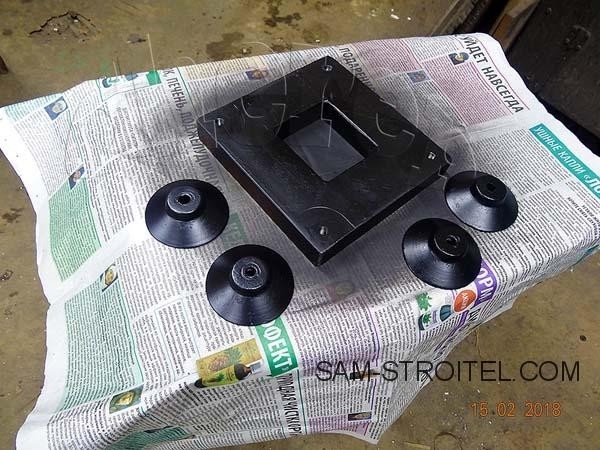

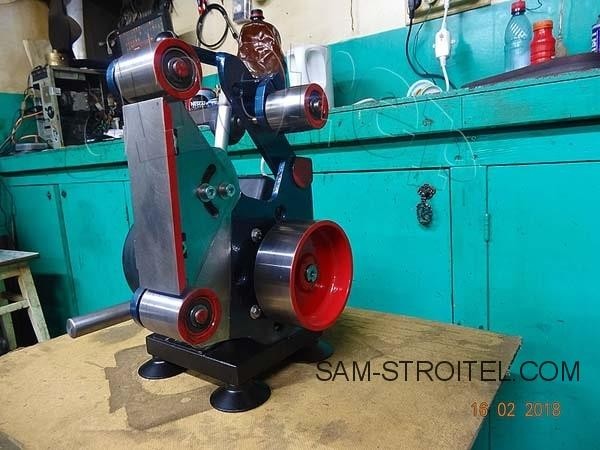

Ну и подставочка под все это дело…

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

Ленточный шлифовальный станок своими руками (25 фото)

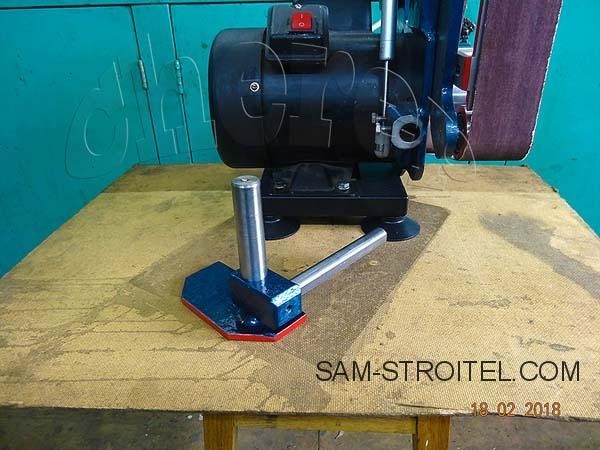

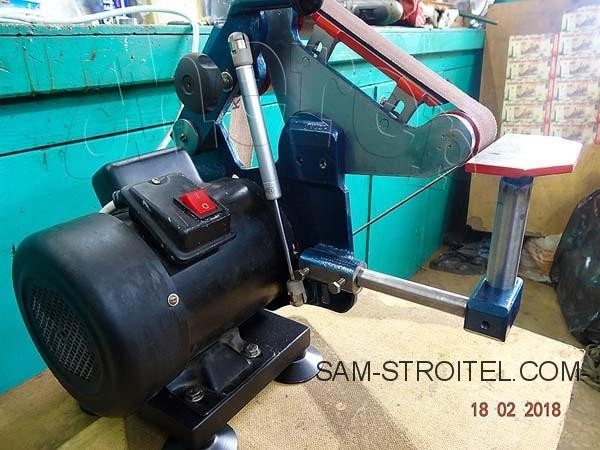

Регулировка по высоте и выдвижение. Пока думаю так оставить.

Ленточный шлифовальный станок своими руками (25 фото)

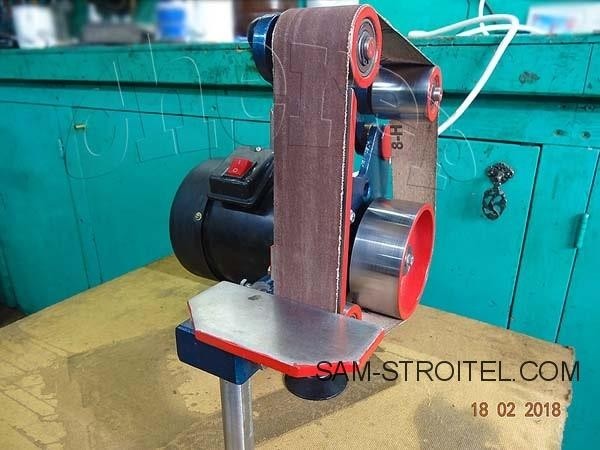

На этом считаю проект законченным. Теперь в процессе эксплуатации может, что и придется доработать, усовершенствовать. Время покажет.

Ленточный шлифовальный станок своими руками (25 фото)

Автор самоделки: Cherep.
