Ленточная шлифовальная машина своими руками

0 242

Самая простая ленточная шлифовальная машина своими руками, подробное описание изготовления с фото и видео.

Всем любителям по мастерить, привет! Хочу показать очередную самоделку из двигателя от стиральной машины — ленточная шлифмашина.

Если Вас заинтересовала самоделка, предлагаю ознакомиться с конструкцией более детально.

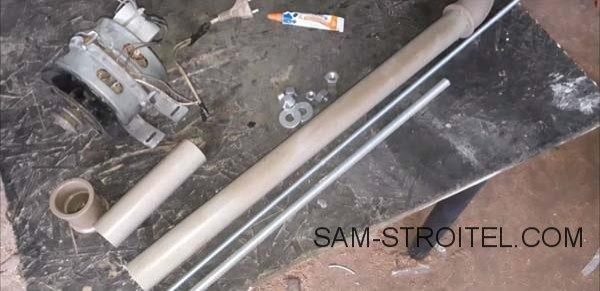

Понадобятся материалы:

  • — фанера;
  • — двигатель от стиральной машинки;
  • — сантехническая муфта и кусок трубы;
  • — резьбовой стержень, болты, гайки, шайбы;
  • — клей;
  • — кусок ДСП;
  • — подшипники;
  • — включатель.

Далее смотрим фото изготовления шлифовального станка.

Ленточная шлифовальная машина своими руками

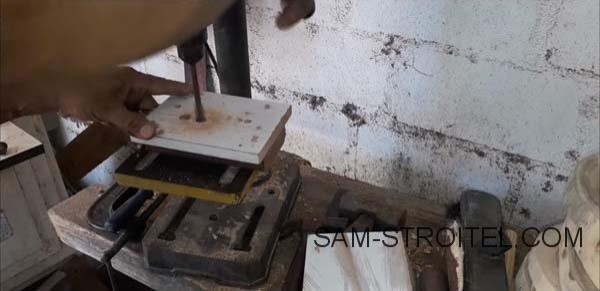

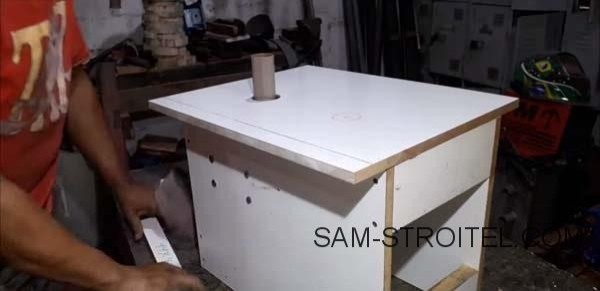

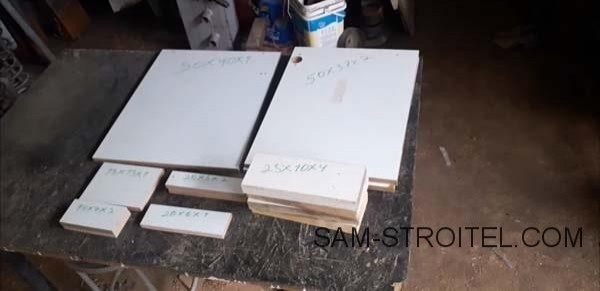

Первым делом, нарезаем заготовки из ДСП, для изготовления корпуса будущей шлифмашинки.

Ленточная шлифовальная машина своими руками

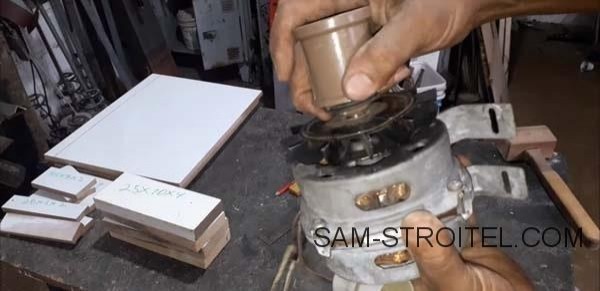

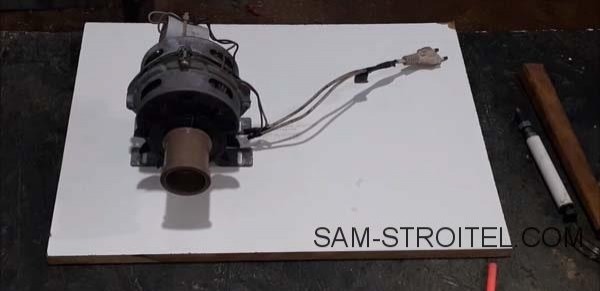

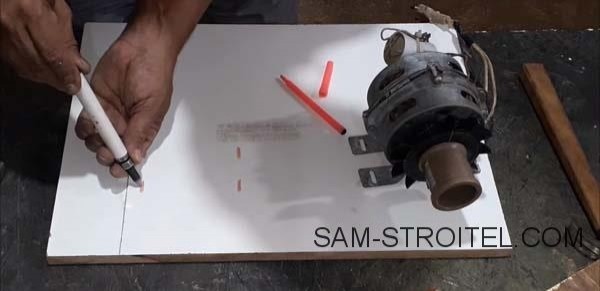

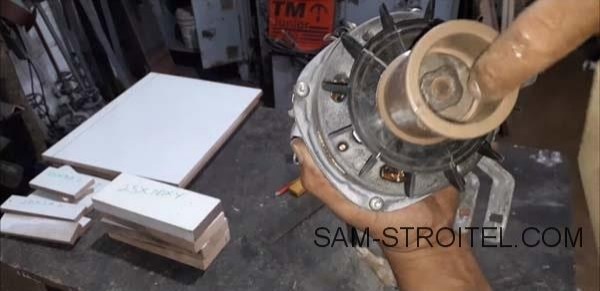

Далее? нам понадобится двигатель от стиральной машины. Установим ведущий ролик на вал двигателя, для таких целей подбираем соединительную муфту для пластиковых труб такого диаметра, чтобы ее можно было плотно надеть на шкив вала. Чтобы подогнать шкив вала до нужного размера, включаем двигатель и работаем напильником как на токарном станке. Далее муфту аккуратно набиваем на шкив, она должна держаться крепко, в качестве дополнительной фиксации можно использовать клей.

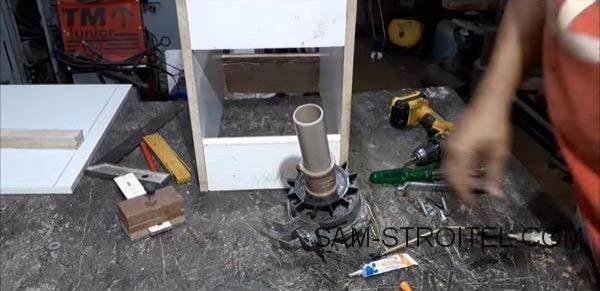

В муфту вставляется кусок сантехнической трубы, которая и служит ведущим роликом. Для лучшего сцепления со шлифовальной лентой, ролик можно обклеить резиной от велосипедной камеры.

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

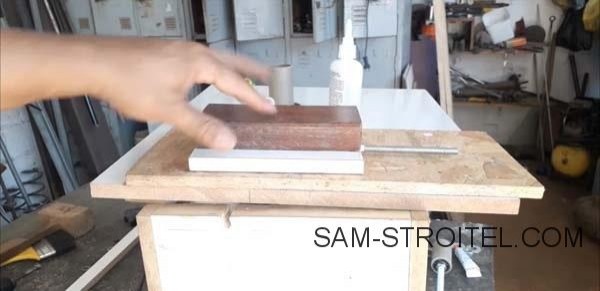

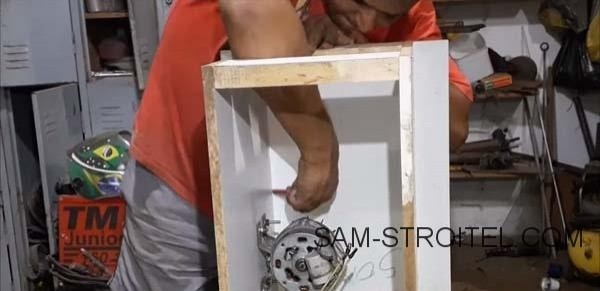

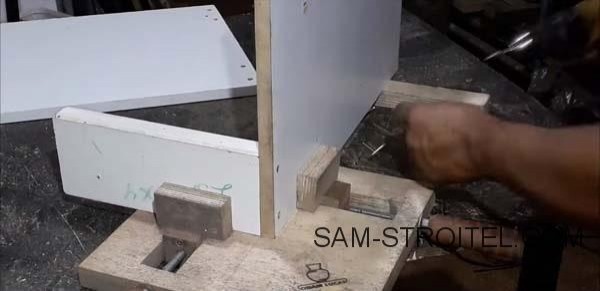

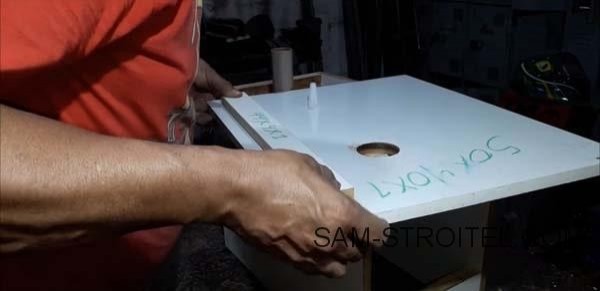

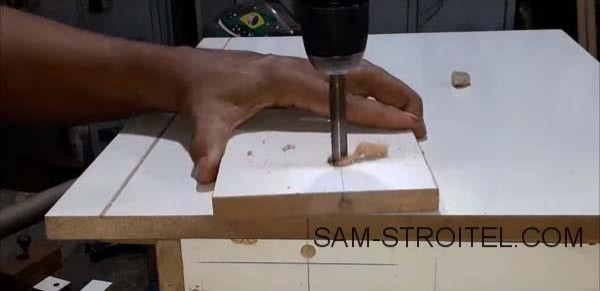

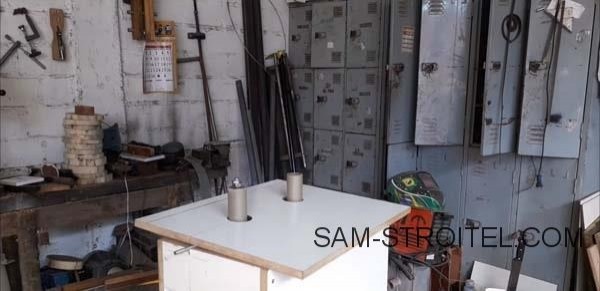

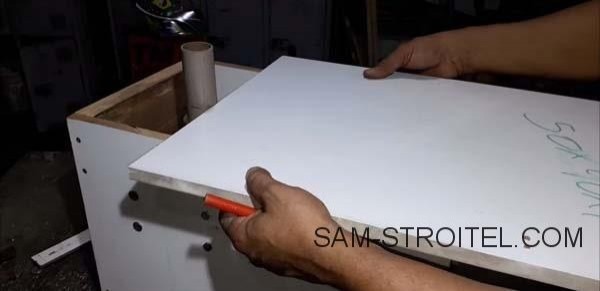

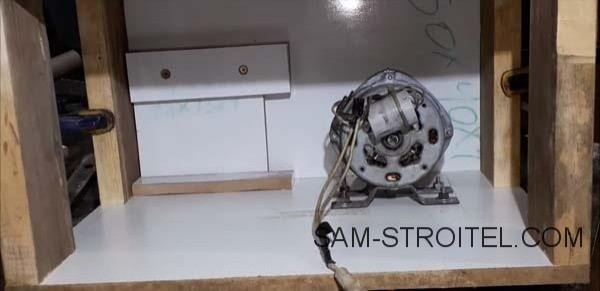

Собираем корпус, также устанавливаем двигатель, надежно прикручиваем его болтами с гайками. В столешнице будет два отверстия, одно под ведомый ролик, а другое под ведущий.

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

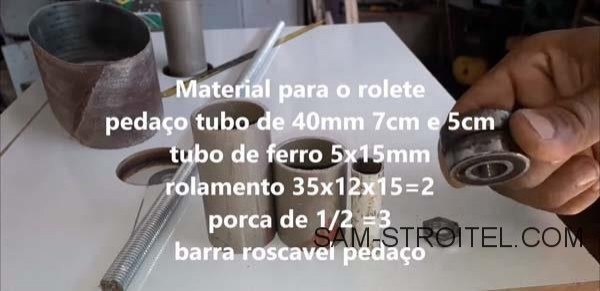

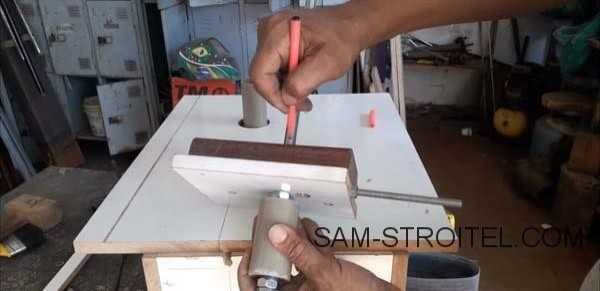

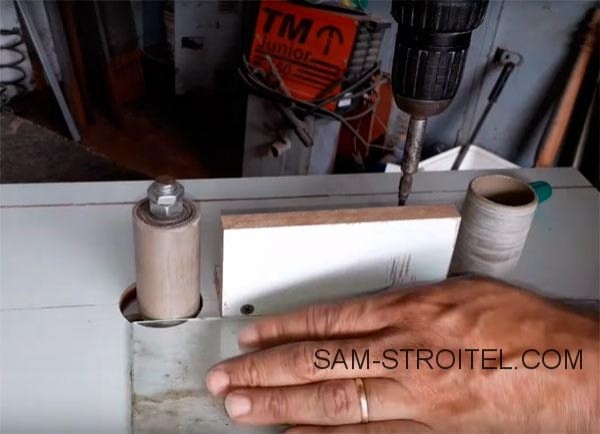

Ведомый ролик делаем тоже из куска сантехнической трубы, в трубу нужно запрессовать два подшипника. В качестве оси используем длинный болт или резьбовой стержень. Ось ведомого ролика крепится к специальной платформе из фанеры, эта платформа может двигаться под столешницей в горизонтальном направлении, в результате чего и будет осуществляться натяжка шлифовального ремня.

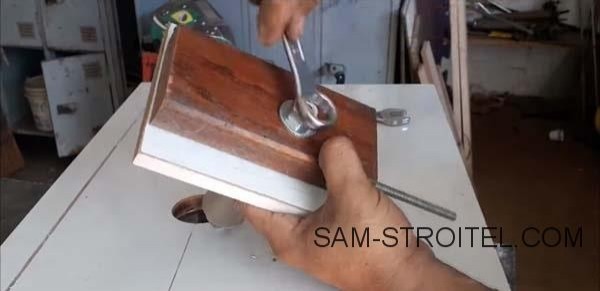

Для удобной натяжки ремня, можно приспособить, длинный резьбовой стержень с гайкой, который тянет платформу, тем самым натягивая шлифовальный ремень. Что касается центровки ремня, то тут такая функция не предусмотрена. Важно закрепить ролики так, чтобы оси они не сходились, а немного раздвигались, если смотреть сверху, тогда ремень не будет слетать.

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

Крепим опорную площадку для наждачной ленты.

Ленточная шлифовальная машина своими руками

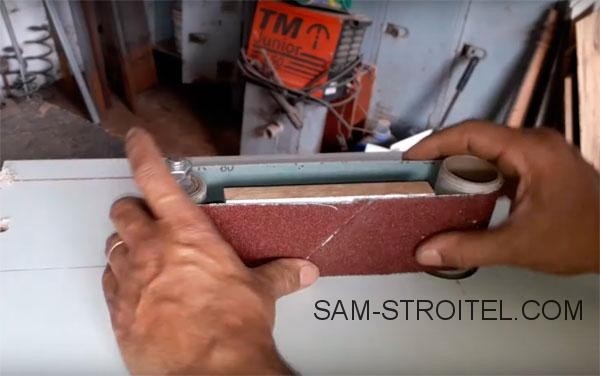

Одеваем на ролики, шлифовальную ленту.

Ленточная шлифовальная машина своими руками

Ленточная шлифовальная машина своими руками

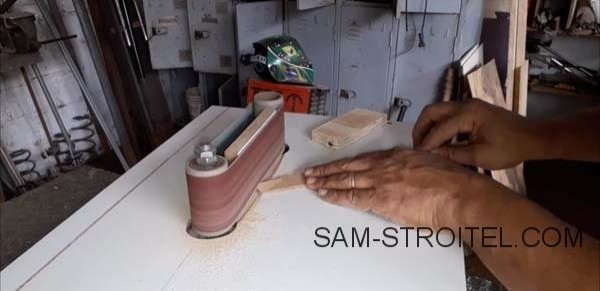

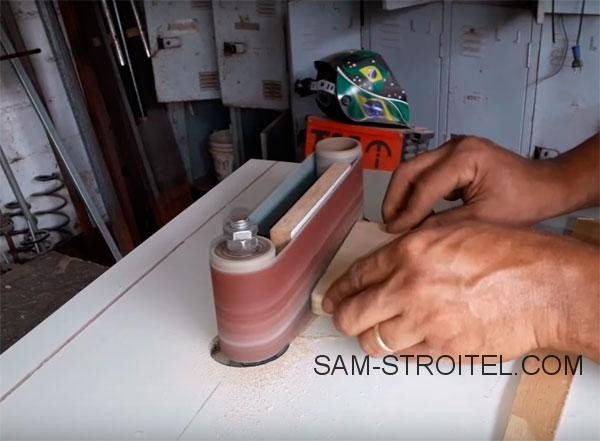

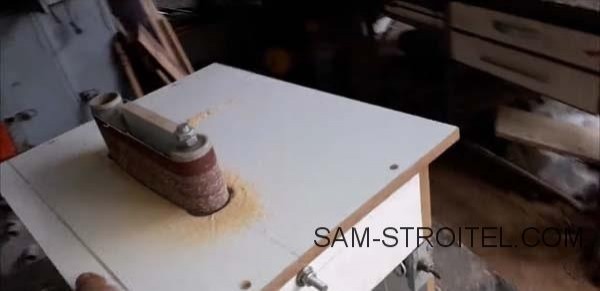

Самодельная ленточная шлифмашина, полностью справляется с обработкой древесины, отличная самоделка для домашней мастерской!

Ленточная шлифовальная машина своими руками

Также, прилагается видео, где подробно показан процесс изготовления ленточной шлифовальной машины своими руками.

Ленточная шлифовальная машина своими руками
