Крепление стропил к мауэрлату: рассмотрим узлы

0 357

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату: рассмотрим узлы

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Содержание статьи:

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Крепление стропил к мауэрлату: рассмотрим узлы

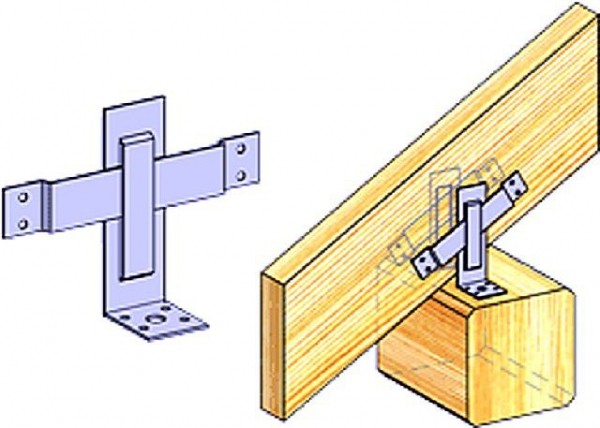

Закрытое скользящее крепление

  • Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Крепление стропил к мауэрлату: рассмотрим узлы

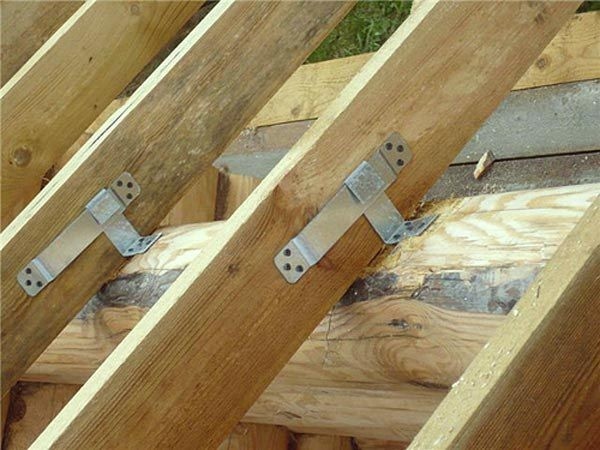

Подвижное скользящее крепление открытого типа

  • Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Крепление стропил к мауэрлату: рассмотрим узлы

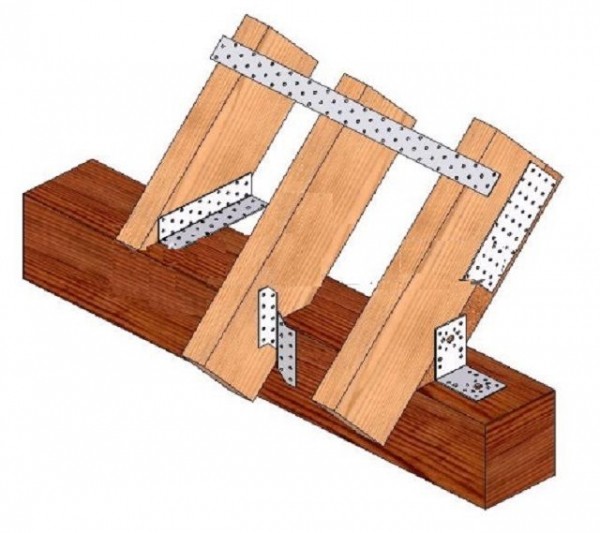

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление стропил к мауэрлату: рассмотрим узлы

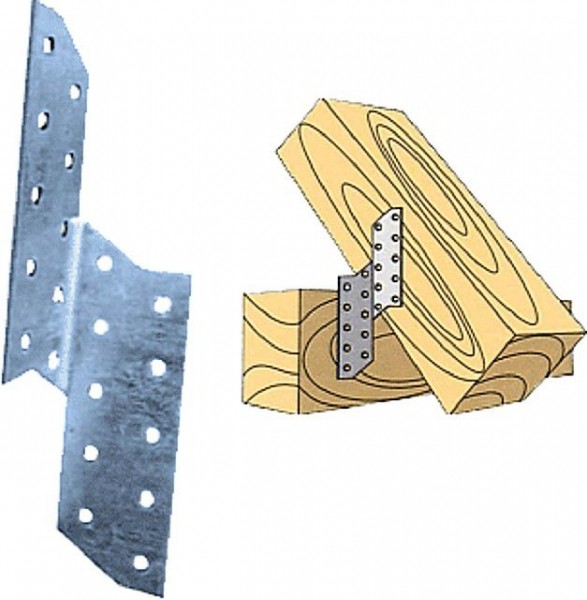

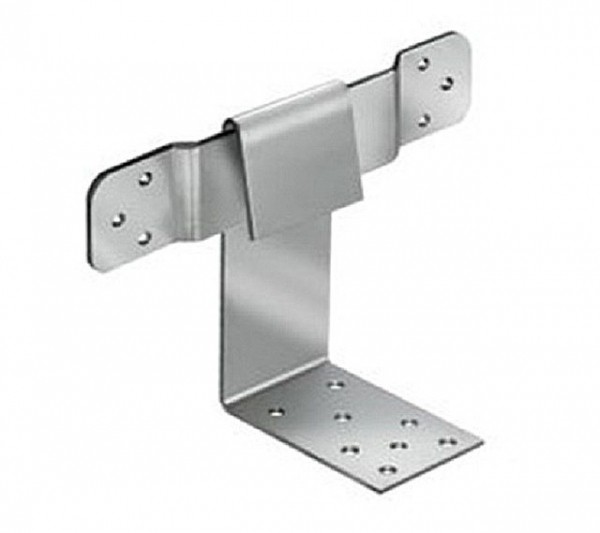

Крепление ЛК1

  • Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Обозначение Размер в мм
LK-1L 40 × 170
LK-2P 40 × 170
LK-3L 40 × 210
LK-4P 40 × 210
LK-5L 40 × 250
LK-6P 40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепление стропил к мауэрлату: рассмотрим узлы

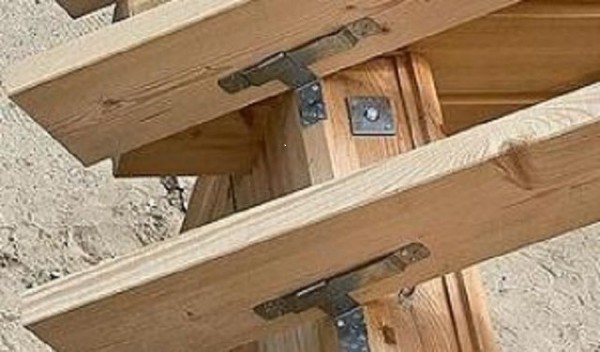

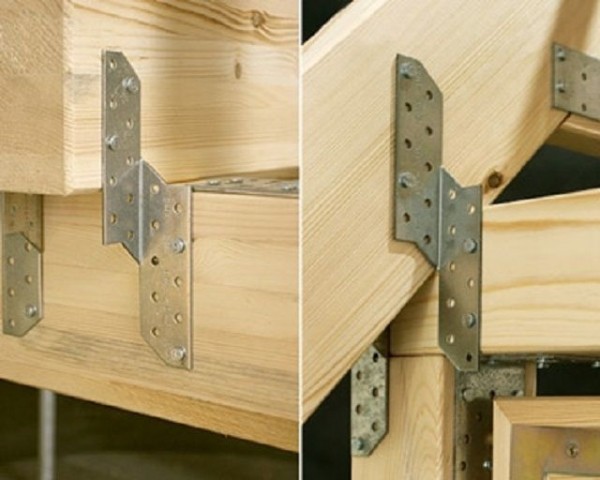

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

  • Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Крепление стропил к мауэрлату: рассмотрим узлы

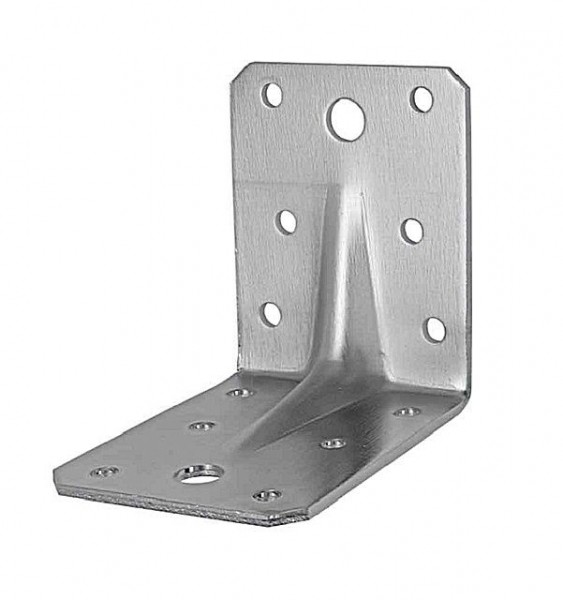

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату: рассмотрим узлы

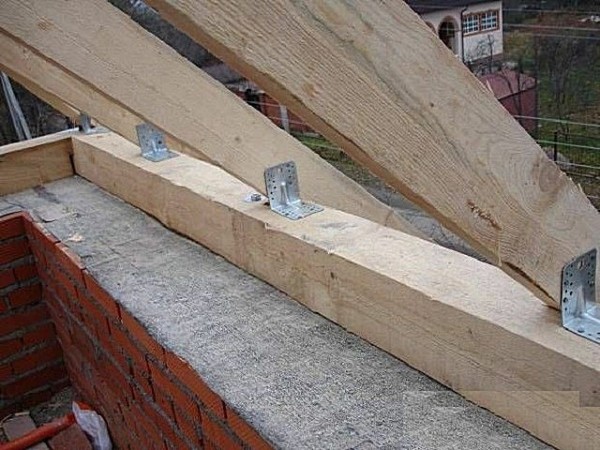

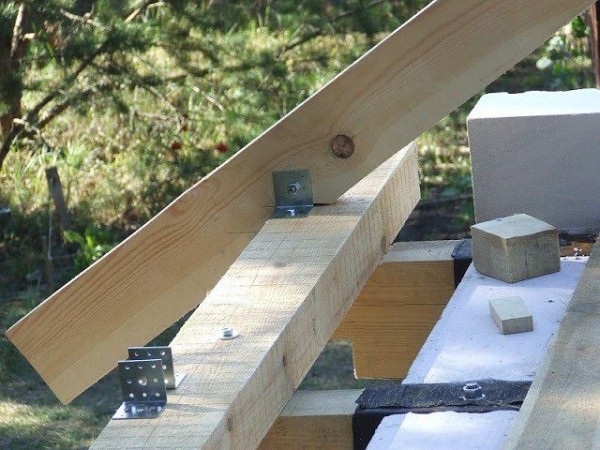

Крепление стропил к мауэрлату уголками

Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP5 140 × 140 × 65 × 2,5
Усиленный уголок 130 × 130 × 100 × 2 Усиленный уголок KP6 105 × 172 × 90 × 3,0
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP7 145 × 145 × 90 × 2,5
Усиленный уголок 50 × 50 × 35 × 2 Усиленный уголок KP8 145 × 70 × 90 × 2,5
Усиленный уголок 70 × 70 × 55 × 2 Усиленный уголок KPL1 90 × 90 × 65 × 2
Усиленный уголок 90 × 90 × 40 × 2 Усиленный уголок KPL11 90 × 90 × 65 × 2
Усиленный уголок KP1 90 × 90 × 65 × 2,5 Усиленный уголок KPL2 105 × 105 × 90 × 2
Усиленный уголок KP11 90 × 90 × 65 × 2,5 Усиленный уголок KPL21 105 × 105 × 90 × 2
Усиленный уголок KP2 105 × 105 × 90 × 2,5 Усиленный уголок KPL3 90 × 50 × 55 × 2
Усиленный уголок KP21 105 × 105 × 90 × 2,5 Усиленный уголок KPL4 70 × 70 × 55 × 2
Усиленный уголок KP3 90 × 50 × 55 × 2,5 Усиленный уголок KPL5 50 × 50 × 35 × 2
Усиленный уголок KP4 70 × 70 × 55 × 2,5 Усиленный уголок KPL6 60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Крепление стропил к мауэрлату: рассмотрим узлы

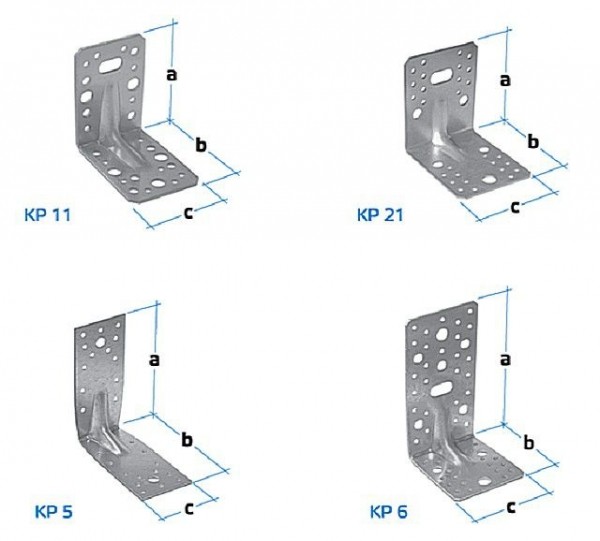

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Крепление стропил к мауэрлату: рассмотрим узлы

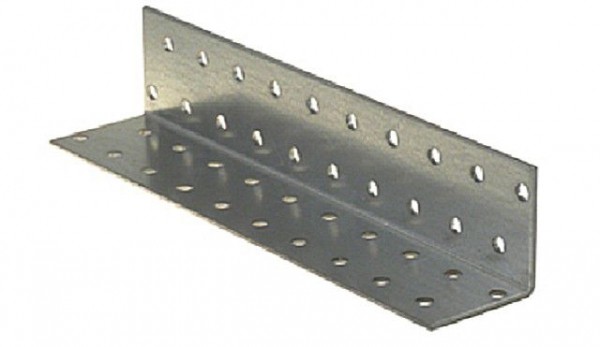

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Крепление стропил к мауэрлату: рассмотрим узлы

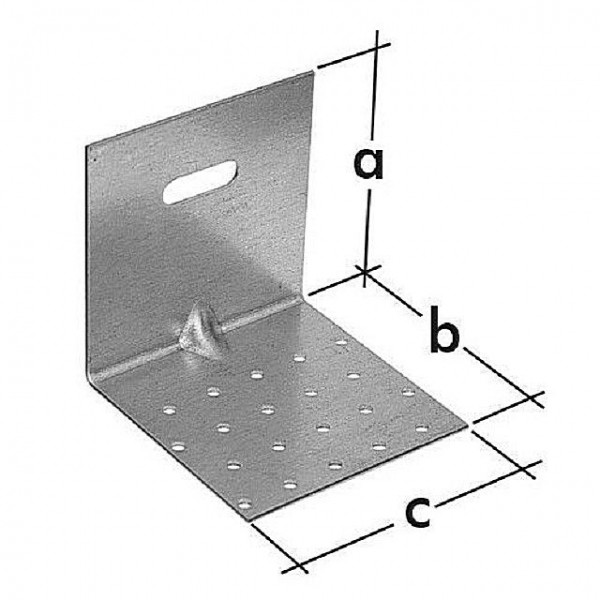

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка Размеры в мм
a b c
KMRP1 60 60 60
KMRP2 80 80 80
KMRP3 100 100 100
  • Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропил к мауэрлату: рассмотрим узлы

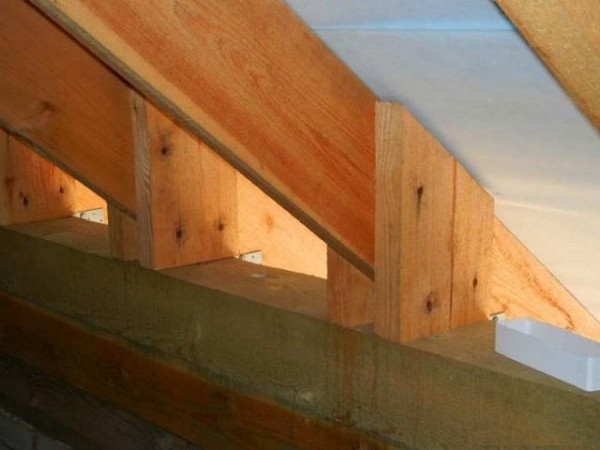

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

  • Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление стропил к мауэрлату: рассмотрим узлы

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Крепление стропил к мауэрлату: рассмотрим узлы

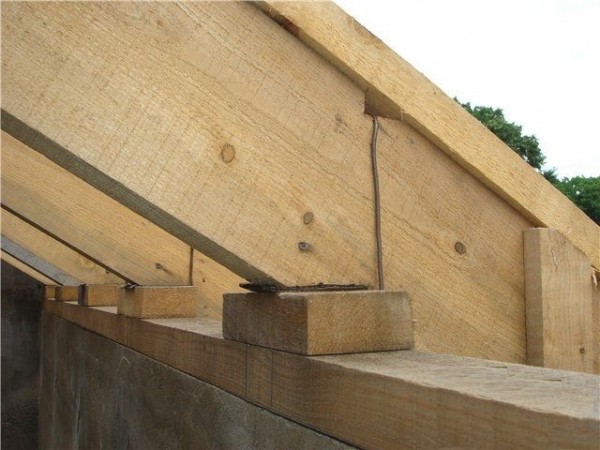

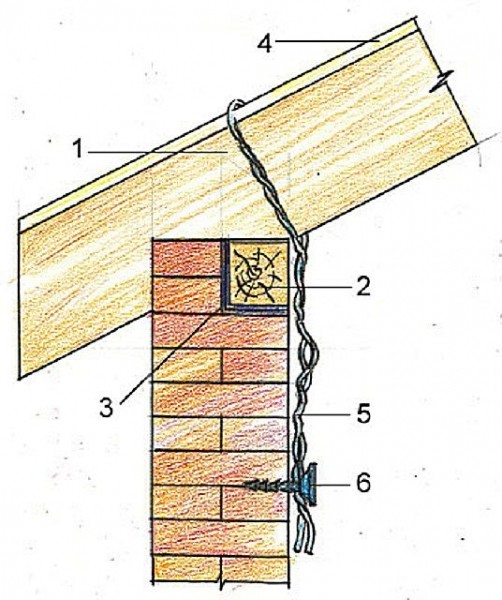

Фиксация с помощью проволочной скрутки

  • Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление стропил к мауэрлату: рассмотрим узлы

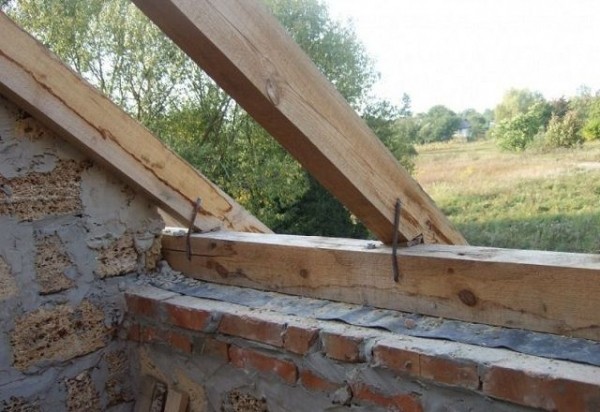

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

  • Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Крепление стропил к мауэрлату: рассмотрим узлы

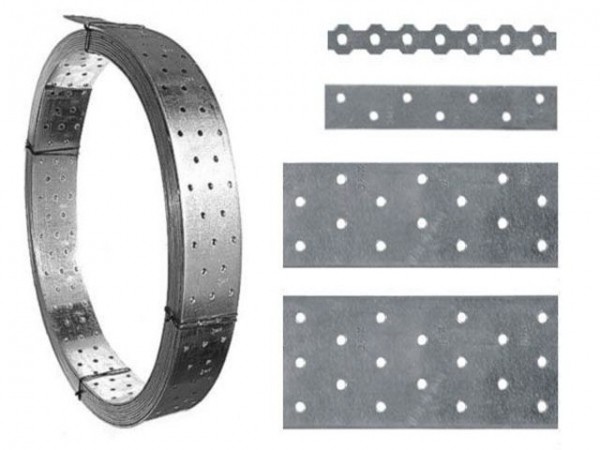

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Крепление стропил к мауэрлату: рассмотрим узлы

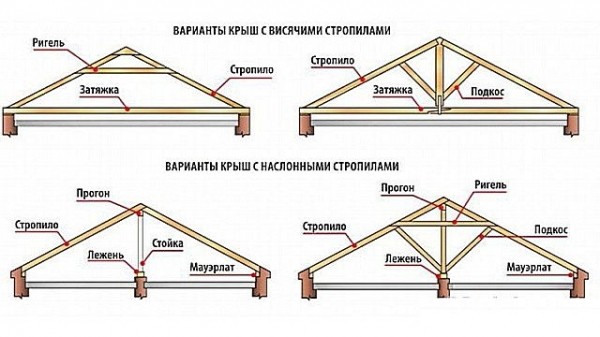

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Крепление стропил к мауэрлату: рассмотрим узлы

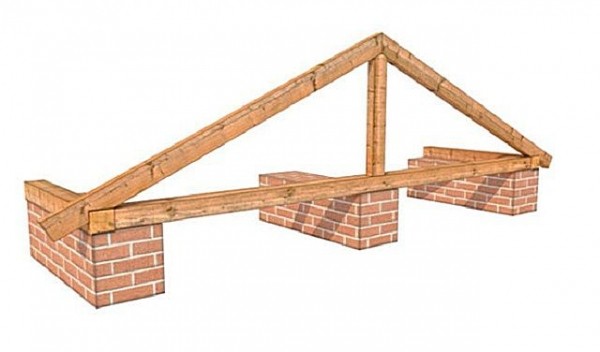

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Крепление стропил к мауэрлату: рассмотрим узлы

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Крепление стропил к мауэрлату: рассмотрим узлы

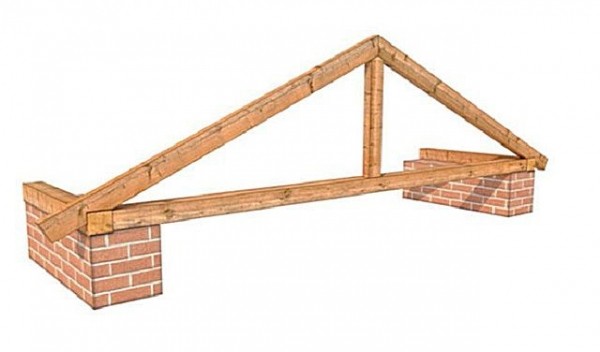

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Крепление стропил к мауэрлату: рассмотрим узлы

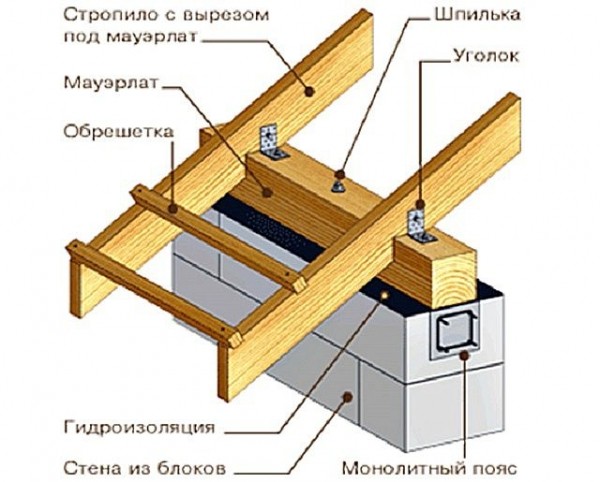

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Крепление стропил к мауэрлату: рассмотрим узлы

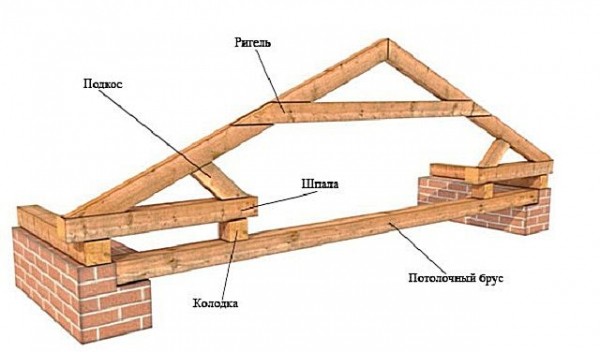

Висячая система с дополнительными элементами

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм Длина стропильных ног в мм
3000 3500 4000 4500 5000 5500 6000
600 40×150 40×175 50×150 50×150 50×175 50×200 50×200
900 50×150 50×175 50×200 75×175 75×175 75×200 75×200
1100 75×125 75×150 75×175 75×175 75×200 75×200 100×200
1400 75×150 75×175 75×200 75×200 75×200 100×200 100×200
1750 100×150 75×200 75×200 100×200 100×200 100×250 100×250
2150 100×150 100×175 100×200 100×200 100×250 100×250

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

  • Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
  • Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Крепление стропил к мауэрлату: рассмотрим узлы

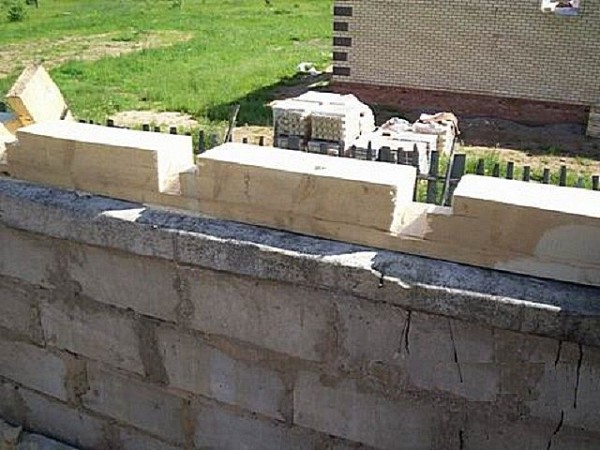

Запилы на мауэрлате

  • Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

Крепление стропил к мауэрлату: рассмотрим узлы

В данном варианте запил делается на стропильной ноге

  • При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
  • Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Крепление стропил к мауэрлату: рассмотрим узлы

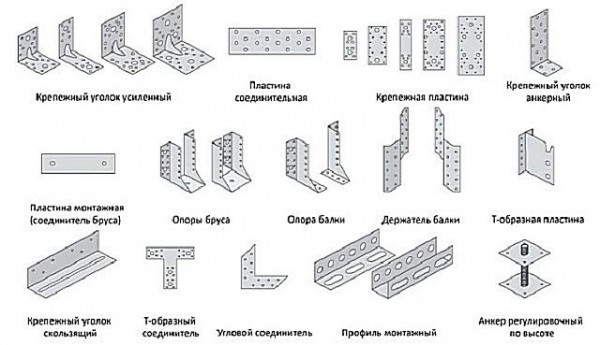

Богатый выбор металлических крепежных деталей

  • При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.
