Крепеж для вентиляции – виды и способы

Организовывая систему проветривания помещений в доме или квартире, мы можем использовать три варианта воздуховодов – жесткие, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стене или потолку разработан специальный крепеж для вентиляции, о котором сегодня и будет наша статья.

Кроме того, покажем на наглядном примере, как это все должно происходить.

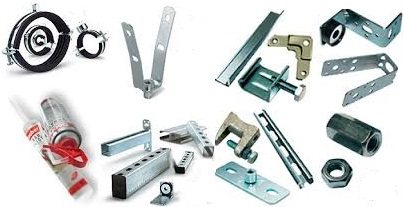

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы можно закреплять разными способами в горизонтальной и вертикальной плоскости. Очень редко их устанавливают и в наклонном положении.

Для крепления применяют специальные фиксирующие элементы. Методы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стены или колонны используют металлические кронштейны в форме угольника. Их заделка в поверхность производится с помощью угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стены планки и длина ее заделки в поверхность зависят от габаритов воздуховода.

К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, после чего к ней следует привинтить уголок и подкос.

К бетонной панели воздуховод крепят с помощью кронштейнов, к металлической колонне – хомутами и траверсами.

К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной или железной полосы.

Струбцина – надежный крепеж для для вентиляции

Вертикальных

Круглый воздушный канал в сечении до 1 м к кирпичной стене присоединяют с помощью опоры, состоящей из:

• металлической консоли;
• специальных подкладок;
• хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, состоящим из приваренных к металлической плите консолей и 2-х половинных хомутов. Последние соединяют болтами после завершения сборки вентиляционного канала.

Совет: когда нет возможности закрепить вентиляцию на стене или колонне, ее можно установить, используя крышу.

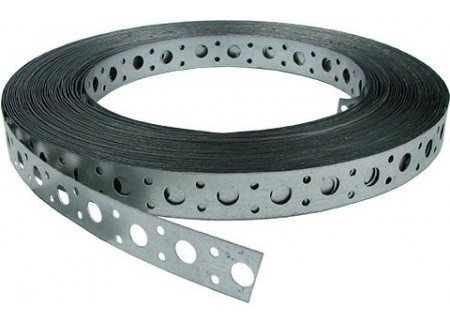

На фото – перфолента для подвеса венткороба

Установка вентиляции

Ниже инструкция подскажет, как правильно нужно все делать:

Горизонтальной

Произведите осмотр участка, где будет проходить воздуховод. Установите крепежные элементы на стенах и колоннах. Установите на отметках подъемники и подведите детали воздушных каналов. Соберите отдельные элементы в блоки и закрепите хомутами, на которые будет осуществлена подвеска. Произведите монтаж воздухопроводов, используя фланцевые крепления. Приступите к сборке и креплению всей вентиляционной системы к заранее подготовленным в стенах и колоннах элементам. Производите проверку правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании. Уберите вспомогательные приспособления и проверьте действие собранной системы.

Вертикальной

Разметьте участки, где необходимо будет установить крепежные элементы. Произведите их монтаж и подведите к этим местам части будущего воздуховода. Закрепите перед началом процесса на наружной стене кронштейн, подъемник и систему блоков. Соберите из отдельных деталей конструкцию с растяжками. Установите специальный зонт и поднимите собранную часть. Выровняйте при помощи растяжек и закрепите в нужном положении. Произведите объединение с уже установленными частями и закрепите все.

Совет: когда необходимо установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, затем смонтируйте воздушные распределители монтажа подвесного потолка.

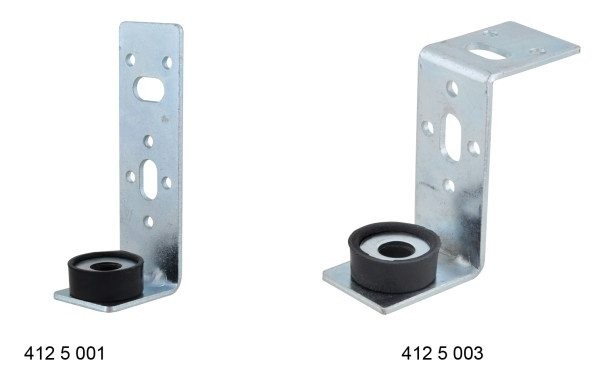

L и Z-образные крепежные элементы для прямоугольных вентканалов

Методы закрепления вентиляционных каналов

Монтаж вентиляции можно проводить следующим образом:

Применять L-образный кронштейн, цена которого вполне доступна. Элементы воздухопровода прикрепляйте к нему шурупами или винтами.

Прямоугольный воздушный канал возможно закреплять винтами или шурупами с помощью Z-образного кронштейна.

Монтаж с применением шпилек и профиля:

• вентиляция должна упереться в траверсу;
• резьбовые детали уменьшают боковые смещения.

Нередко используют резиновый профиль, дополнительно обеспечивающий звуковую изоляцию воздушного канала.

Для крепежа трубы круглого сечения можете использовать перфоленту. Делать это нужно с помощью петли или креплением к винту на участках зацепления. Недостаток способа – нет необходимой жесткости.

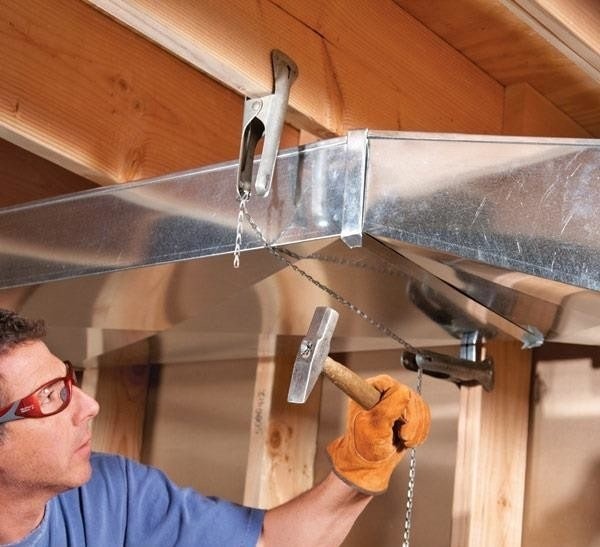

Крепление воздушных каналов к потолку своими руками

Совет: для труб диаметром менее 200 мм можно снизить уровень шума воздушного канала, если использовать одновременно с перфолентой еще и хомут.

Используйте для монтажа шпильки и хомут.

Применять можно иногда и латунный распорный анкер, который нужно вставить в заранее изготовленное отверстие и закрутить шпильку.

Совет: если нет возможности прикрепить воздуховоды к потолку, используйте для монтажа металлическую балку со струбциной, с закрепленной на ней шпилькой.

Применяют следующие крепежные изделия для вентиляции, материалы и приспособления:

• кронштейны различной формы;
• профили;
• траверсы;

Использование траверсы

• шпильки;
• перфолента;
• хомуты;
• струбцины;
• подъемные механизмы;
• стальные уголки;
• листовое железо;
• металлические рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать только правильный крепеж. Для этого используют различные приспособления, детали и материалы. В данной статье было подробно рассказано о том, как они все должны использоваться в случае необходимости.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
