Самодельная кран балка своими руками для гаража: устройство простого подъёмника для снятия двигателя с фото и описанием.
При ремонте автомобилей и постройке самодельных транспортных средств порой бывает трудно обойтись без подъёмника для двигателя. Покупать промышленную кран балку дорого, к тому же она будет занимать место в гараже. Как вариант можно сделать самодельную разборную кран балку, её изготовление обойдётся намного дешевле чем покупка промышленного варианта подъёмника.

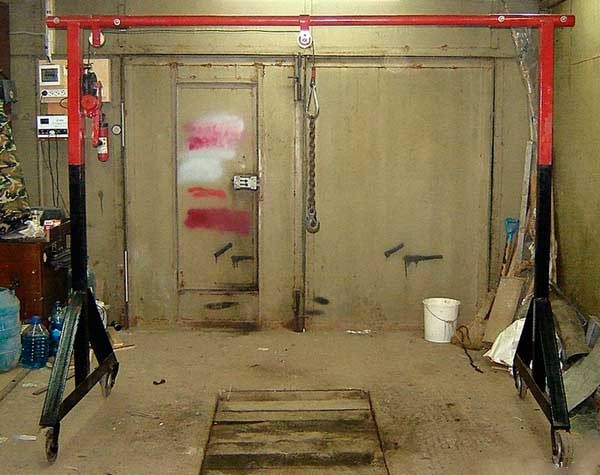

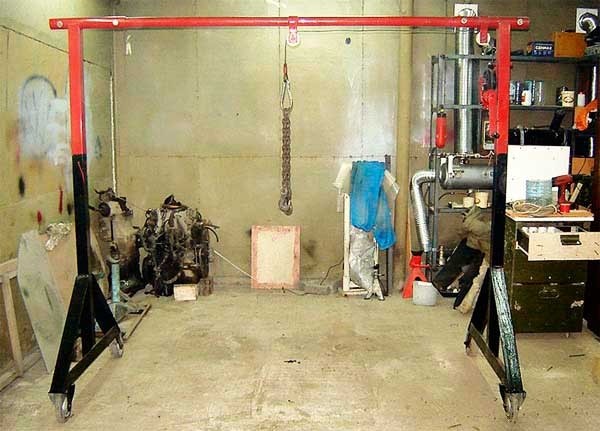

Здесь представлен вариант самодельной кран-балки, сделанной одним из народных умельцев.
Материалы для изготовления самоделки:
- Для стоек – труба квадратного сечения 100 х 100 х 2350 мм – 2 шт.
- Для поперечной штанги – бесшовная труба сечением 100 мм длина 4150 мм.
- Опоры штанги – труба сечением 110 мм длиной 1200 мм распилен на две части.

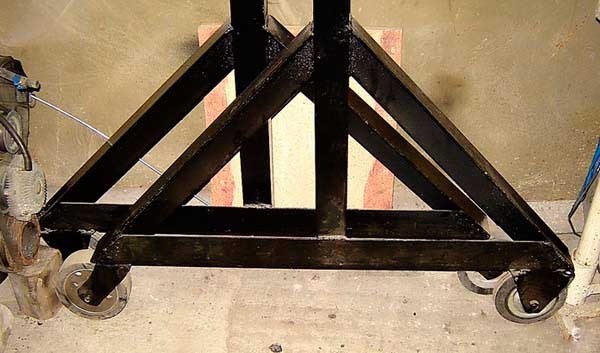

- Основание и скосы – уголок 100 х 100 мм.
- Опоры к штангам крепятся болтами М 16.

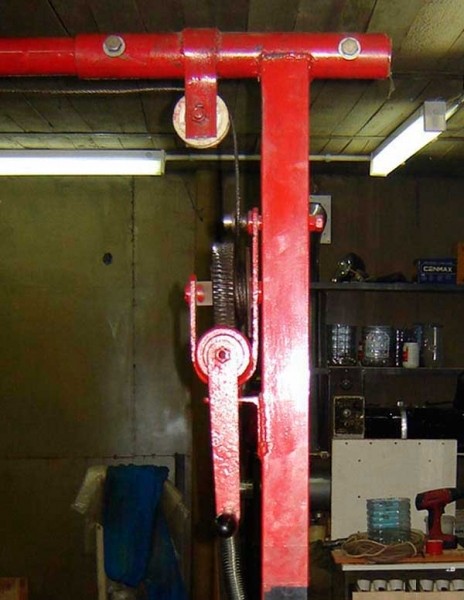

Ролики для троса взяты от привода лифтовых дверей.

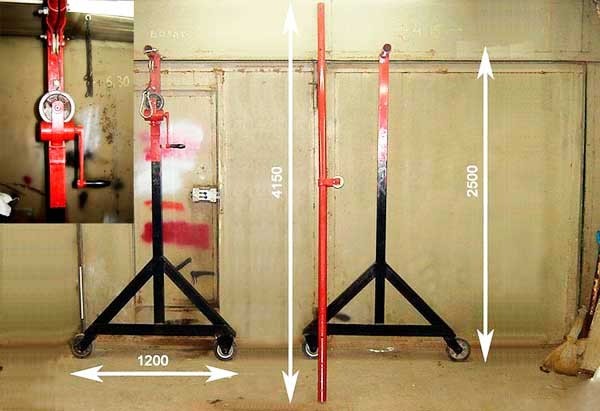

Размеры кран балки.
Вся конструкция установлена на ролики от складской тележки.

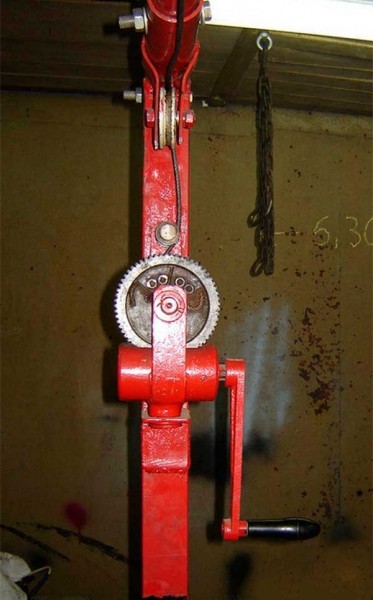

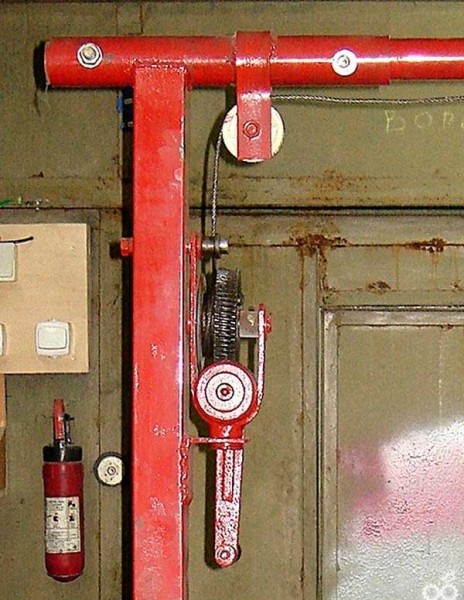

Механизм подъёма сделан из ручной червячной лебёдки грузоподъёмностью до 1 т, лебёдка приварена к одной из вертикальных стоек.

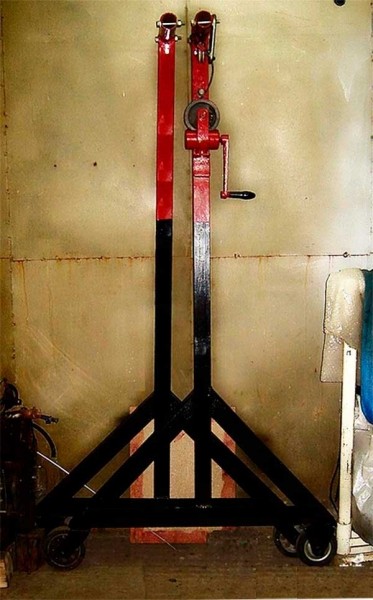

Конструкция легко разбирается и не занимает много места в гараже.

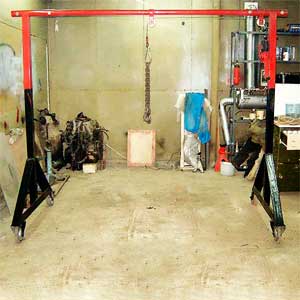

Самодельный кран без проблем поднимает двигатель легкового автомобиля, практичная и удобная самоделка для гаражного умельца.
