Компрессор ЗИЛ своими руками с двигателем от стиральной машины

Самодельный компрессор ЗИЛ своими руками, фото и описание системы смазки.

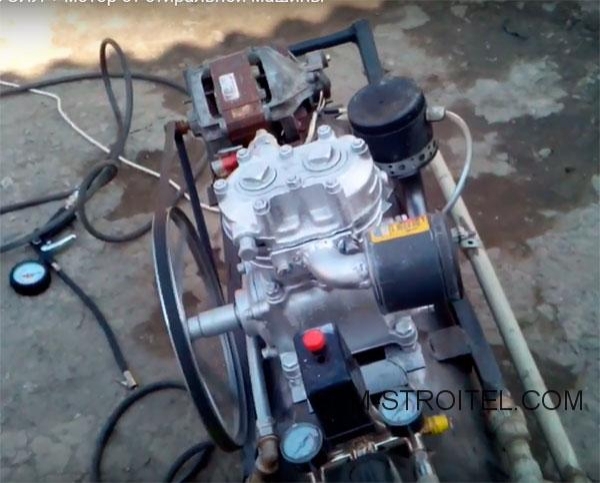

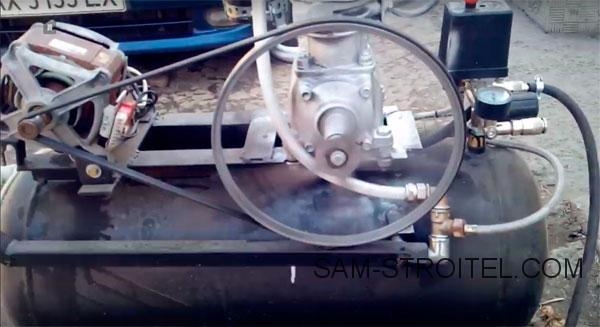

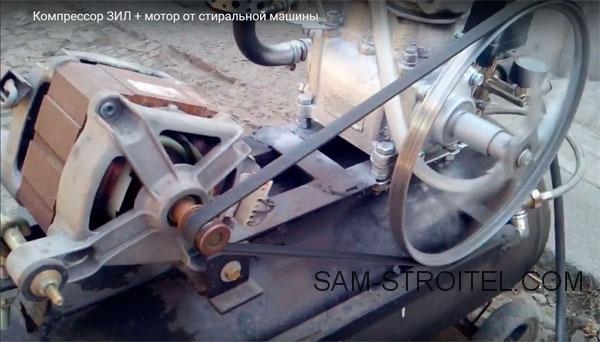

Собрал компрессор из подручных материалов. Голова ЗИЛовская, автоматика китайская. Установлен электродвигатель мощностью 300 Вт, от стиральной машины. Шкив и ремень также от стиральной машины. Соотношение шкивов 1 : 13. Двигатель выдаёт 13000 об/мин, через ременную передачу, на валу компрессора около 1000 об/мин.

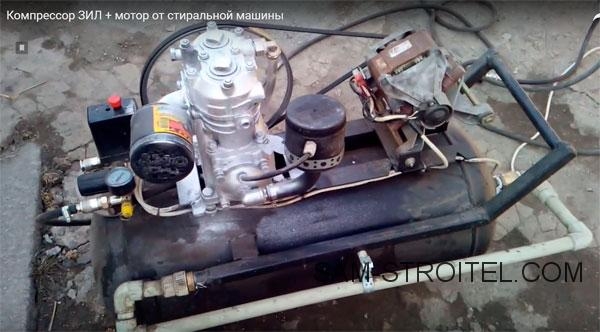

Ресивер сделан из газового баллона, подключён к системе через обратный клапан.

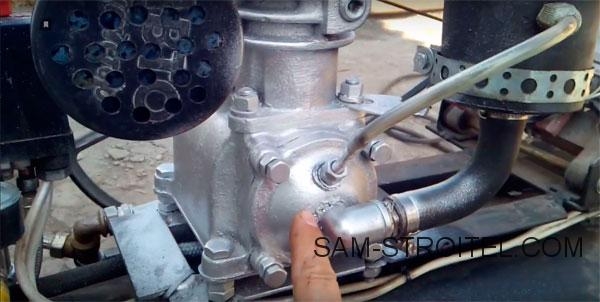

Система смазки компрессора ЗИЛ сделана следующим образом: стоит бачок с маслом, масло через шланг самотёком стекает прямо на коленвал, затем из сапуна масло выкидывает обратно по второму шлангу в бачок. Для лучшей смазки — шатуны рассверлены.

На входе в компрессор установлен самодельный воздушный фильтр (пластиковая коробка и губка).

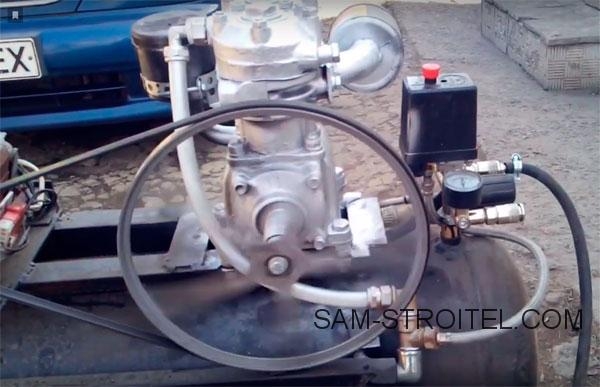

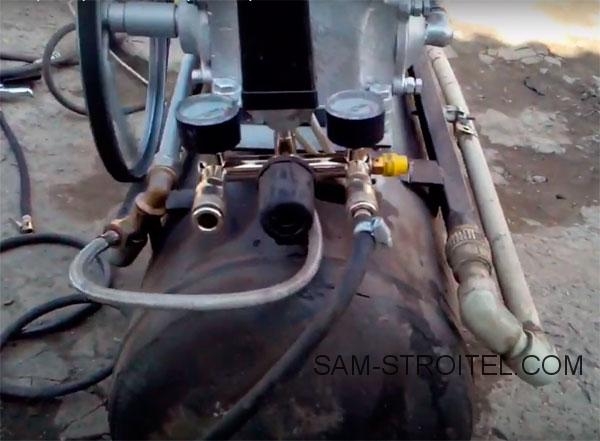

Автоматика настроена на включение при 4 атм. и выключение при 6 атм. Компрессор качает 6 атмосфер довольно легко.

Также прилагается небольшой видео обзор самодельного компрессора на базе ЗИЛ:

Автор самоделки: Iv.A.N. 1977.
