Клапан для унитаза: какие его разновидности наиболее надежны

0 284

Все бачки для воды имеют такой сложный компонент, как сливной клапан для унитаза. На данный момент существует несколько разновидностей этого узла. Следует знать о них все, перед тем, как приобретать прибор либо его ремонтировать.

Клапан для унитаза: какие его разновидности наиболее надежны

Так выглядит сливная система унитаза полностью.

Назначение узла

Назначение приспособления таково.

  • Оно открывается и выпускает воду при опорожнении бачка.
  • Препятствует поступлению воды после наполнения резервуара до нужной степени.
  • Запорный элемент обеспечивает постоянный уровень жидкости в баке, если наблюдаются перепады напора в водопроводе. Когда давление в системе падает либо возрастает на 0.1 МПа, уровень воды не должен меняться больше чем на 0.4 см.
  • Общий принцип работы, который имеет клапан бачка унитаза, таков.

  • По мере уменьшения уровня жидкости в резервуаре ниже допустимой величины, поплавок погружается все ниже и тем самым задействует рычаг.
  • Давление на толкатель-стержень падает. Вследствие этого, вода начинает течь в бак.
  • Одновременно поплавок начинает всплывать наверх.
  • По достижении определенного уровня клапан перекрывается рычагом, вода набираться прекращает.
  • Разнообразие конструкций поплавковых элементов зависит от множества типов сливных систем и бачков. Например, существует обратный клапан на унитаз и прямой аналог. Принцип их работы очень отличается.

    Типы запорной арматуры для бачка

    Запорная фурнитура унитазов может изготавливаться из металла или пластика.

    Материал изготовления

    Клапан для унитаза: какие его разновидности наиболее надежны

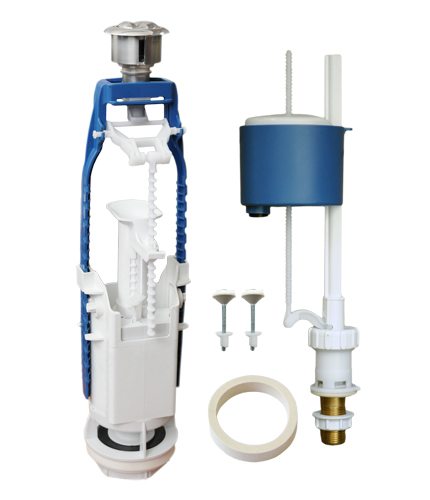

    На фото пластиковый клапан.

    Дорогостоящие модели сливных механизмов производятся из бронзы и латуни. Данные металлические сплавы имеют хорошую прочность и жесткость, почти не подвержены коррозии, устойчивы к химическим и механическим нагрузкам.

    По конструкции они могут представлять собой как простейшие раздельные узлы (наливной и спускной клапана), так и сложные сборные блоки.

    Обратите внимание!
    Рычажно-клапанные узлы из сплавов производятся только для моделей унитазов класса «элит».
    Для «бизнес» категории металлические запорно-сливные элементы делаются отдельными от заливного аналога.
    Это существенно упрощает систему, придает ей универсальность при монтаже и позволяет ремонтировать узлы отдельно.

    Чаще всего клапан бачка унитаза производится из пластика. От качественности сырья, а также точности производства элементов зависит итоговая цена узла. Иными словами, тут присутствует прямая зависимость – чем запорная арматура бака дороже, тем она будет долговечней.

    Конфигурация устройств

    Клапан для унитаза: какие его разновидности наиболее надежны

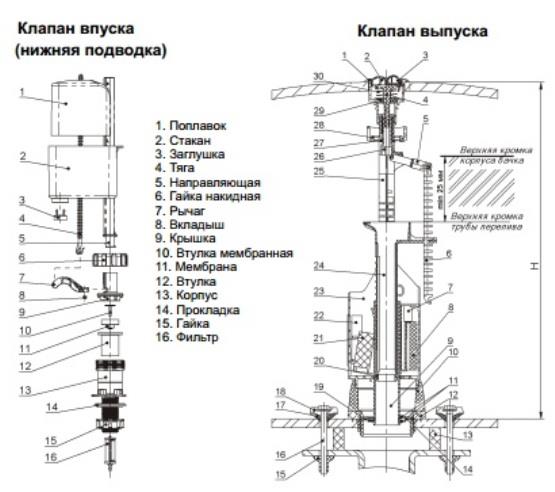

    Устройство раздельных устройств выпуска и впуска воды.

    Запорная фурнитура бачка имеет лишь две конфигурации: своими руками можно установить либо раздельную, либо сборную систему.

  • Раздельный заливной клапан для бачка унитаза и спускной аналог монтируются по очереди.
  • Взаимная связь таких элементов осуществляется лишь через воду.
  • Заливной элемент является простым узлом определенной формы, имеющим поплавок.
  • Тот посредством управляющей тяги, действует при повышении уровня жидкости на задвижку, та перекрывает воду.
  • Отдельный сливной клапан бачка унитаза может иметь кнопку-клавишу, педали, тяги и пр.
  • Данный элемент имеет объемную горловину. С ней сопрягается воздушный либо механический клапан. Отрывается он посредством тяговой системы или через прямое воздействие (подъем, нажатие).
  • Обратите внимание!
    Основное достоинство раздельных сливных узлов – возможность замены либо ремонта отдельных их элементов.
    Данное обстоятельство существенно облегчает и удешевляет работы.

  • Сборные механизмы, в которых наливной и спускной элементы находятся в одном корпусе и связаны меж собой прямой тягой, гарантируют максимальную безопасность и надежность эксплуатации бачка.
  • Стоит отметить, что такие системы сложны в ремонте, кроме этого – их проблематично настроить.
  • Однако инструкция замечает, что при точной регулировке подобный узел будет работать безукоризненно.
  • Разновидности клапанов по конструкции

    Клапан для унитаза: какие его разновидности наиболее надежны

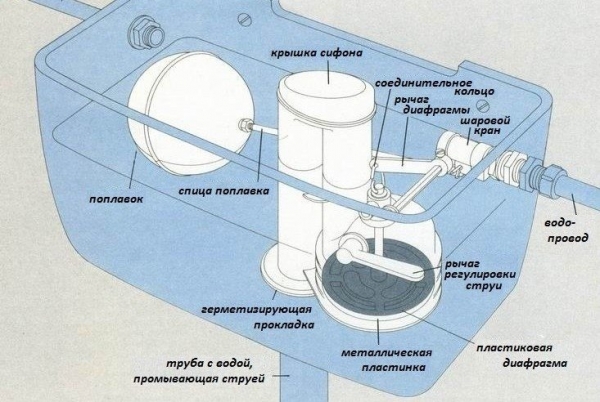

    Сливная система с клапаном «кройдон».

    Всего существует три конструктивные разновидности запорной арматуры для бачков:

    • клапаны «кройдон»;
    • аналоги мембранные;
    • поршневые устройства.

    Устройства типа «кройдон»

    Такие клапаны технологически устарели, они встречаются лишь на моделях сантехнических приборов прошлых лет.

  • Они включают в себя поршень с седловиной, ось рычага и клапанный корпус.
  • Подается вода и отсекается при помощи поршня, который перемещается по вертикали.
  • Приводит в действие его рычаг поплавка.
  • Такая конструкция достаточно быстро изнашивается. Поэтому, с течением времени, клапан в унитазе не перекрывает воду, она протекает и разбрызгивается из бака унитаза.

    Поршневые аналоги

    Клапан для унитаза: какие его разновидности наиболее надежны

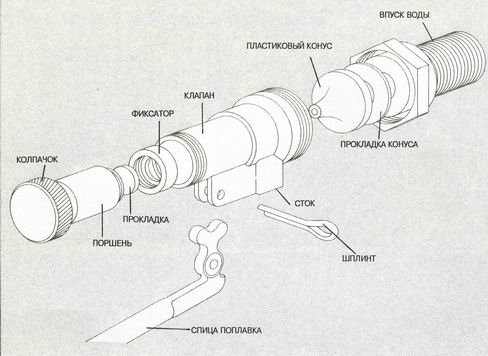

    Поршневой узел.

  • Впускной клапан унитаза поршневого типа обладает осью в виде рычага.
  • Фиксируется она в шплинте (раздвоенном).
  • Когда рычажок перемещается горизонтально, он побуждает к движению поршень.
  • Тот периодически касается седловины. Это регулирует поступление воды в накопительный резервуар.
  • Поршень обладает на своем окончании уплотнением.
  • Когда он сопрягается с седловиной, уплотнение пресекает подачу воды.
  • Современные узлы с мембраной

    Клапан для унитаза: какие его разновидности наиболее надежны

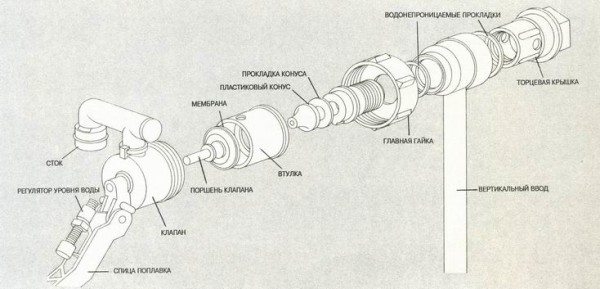

    Конструкция мембранного устройства.

  • Такой клапан в бачок унитаза вместо прокладки оснащается мембраной.
  • Производят их из резины либо силикона.
  • В ходе перемещения поршня сдвигается и мембрана.
  • Поэтому она, в необходимый момент, пресекает поступление воды в бачок.
  • Подобные клапана являются самыми современными. Ими оснащаются все новые модели сантехнических приборов. Исходя из этого, на мембранных устройствах стоит остановиться подробней.

    Они обеспечивают наиболее быстрое наполнение бачка водой и ее перекрывание. Исходя из качественности узла и точности его регулировки, процесс набора жидкости и ее слива может быть бесшумный либо очень громкий.

    Обратите внимание!
    Главный минус мембранного типа клапанов – для эффективной их эксплуатации в водопроводной системе не должно быть значительных перепадов давления.
    Их величина не должна превышать 0.1 МПа.

    Помимо этого, чтобы механизм функционировал нормально и максимально долго, важно чтоб вода в сети была чистой.

    Как работает мембранный клапан

    Основные фазы работы устройства представлены ниже.

    Первая фаза

    Клапан для унитаза: какие его разновидности наиболее надежны

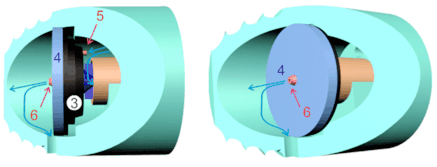

    Клапан в открытом положении – происходит набор воды.

  • В первой фазе клапан открыт. Во время нее вода поступает в бачок. Мембрана, повинуясь направлению течения жидкости, отодвигается. Следовательно, вода без препятствий может наполнять резервуар.
  • Сначала жидкость течет лишь в предварительную секцию.
  • Чтоб она попала непосредственно в бак, в данном отсеке есть особое отверстие. Процесс похож на тот, который идет в бачках, оборудованных штоковыми клапанами, однако тут есть мембрана, натянутая на поршень.
  • В ней есть просвет, сквозь него пропущен шток из пластика. Он также имеет просвет сечением в 1 мм. Благодаря ему вода частично течет в наполнительную секцию.
  • Когда поплавок находится в опущенном состоянии, в поршне образуется маленькое отверстие, имеющее диаметр всего-навсего в 0.5 миллиметра. Через него небольшой объем жидкости перетекает в бачок.
  • Благодаря подобному принципу работы мембранного клапана, создается одинаковое давление в предварительной и наполнительной секции и в части бачка за ними. В этом заключается принципиальная разница между таким механизмом и аналогом, имеющим штоковый клапан.
  • Второй этап

    Клапан для унитаза: какие его разновидности наиболее надежны

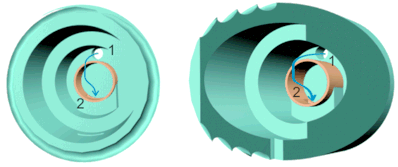

    Набираясь, вода поднимает поплавок.

  • На данной стадии вода поступает в накопительный резервуар, с этим одновременно всплывает наверх шаровый поплавок.
  • В ходе процесса увеличивается и уровень штока с резиновым уплотнением.
  • Уплотнитель закупоривает отверстие.
  • При последующем перемещении штока, поршень с мембраной прижимаются к седловине. Тем самым, наполнительная секция герметизируется.
  • Исходя из того, что водяное давление в наполнительной части бачка связано с давлением всплывающего поплавка, мембрана очень плотно придавливается к седловине. Так пресекается поступление воды в накопительную емкость.

    Третья стадия

    Клапан для унитаза: какие его разновидности наиболее надежны

    Закрытый клапан.

  • Третий этап – это слив воды после использования унитаза.
  • В тот момент, когда жидкость спускается из бака и вытекает в чашу унитаза, давящее воздействие поплавка на шток исчезает.
  • Прорезь в поршне в это время не перекрывается штоком. Исходя из этого, и в наполнительной секции давление резко уменьшается.
  • Напор остается лишь от водопровода, он-то и действует на поршень с мембраной, перемещая их в сторону.
  • Благодаря этому, сливной механизм опять переходит в первую стадию.
  • Вывод

    Конструкция сливной системы и в том числе ее клапана имеет большое значение для эффективности и надежности работы унитаза. Выбирая сантехнический прибор, не забудьте убедиться, что он оснащен современной ее моделью.

    Видео в этой статье содержит много дополняющей информации.
