Катушка Тесла своими руками

0 399

Самодельная мини катушка Тесла сделанная своими руками в домашних условиях. Схема и подробное описание изготовления.

Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы.

Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя.  Запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и в домашних условиях. Мы изготовим миниатюрную версию этого устройства, подробные пошаговые фото представлены ниже.

Катушка Тесла своими руками

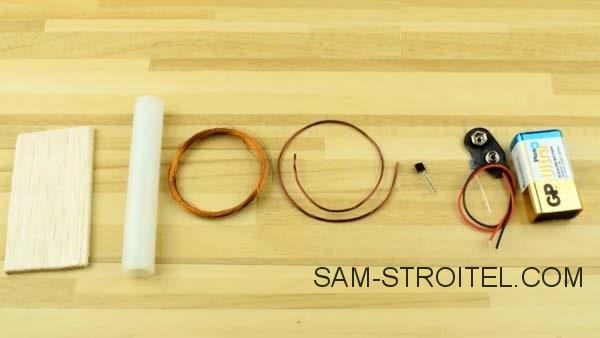

Понадобятся материалы:

  • — Медные провода диаметром — 0,25 и 1,2 мм.
  • — Транзистор 2N2222A.
  • — Резистор 22 КОм.
  • — Батарейка 9 В (Крона).
  • — Разъем для батареи.
  • — Припой.
  • — Полиэтиленовая трубка, кусочек фанеры.
  • — Изоляционная лента.

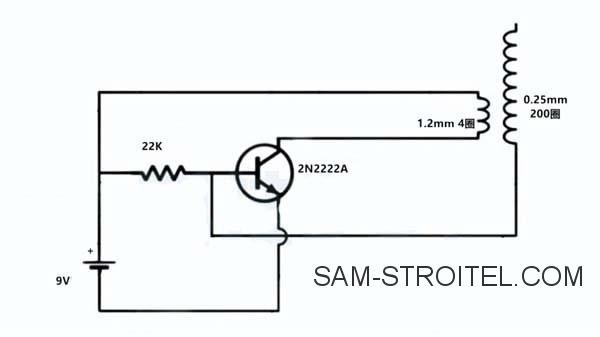

Схема катушки Тесла.

Катушка Тесла своими руками

Катушка Тесла своими руками

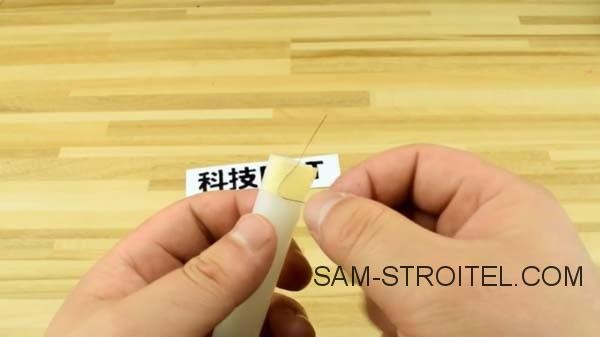

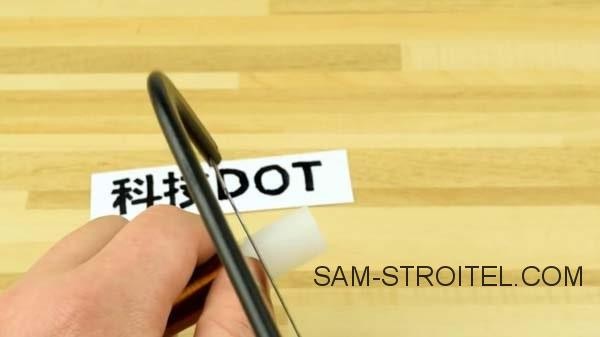

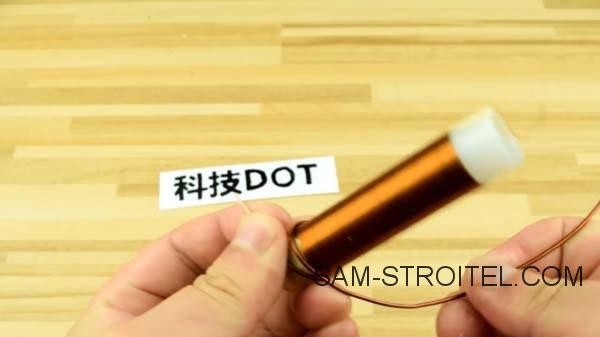

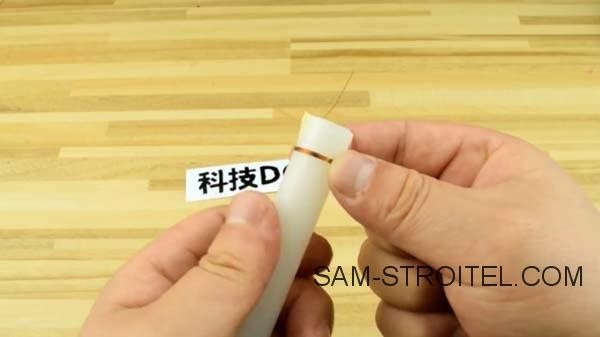

В качестве корпуса катушки можно использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки зафиксируем изоляционной лентой край эмалированного провода диаметром 0,25 мм, и наматываем вторичную, высоковольтную обмотку.

Катушка Тесла своими руками

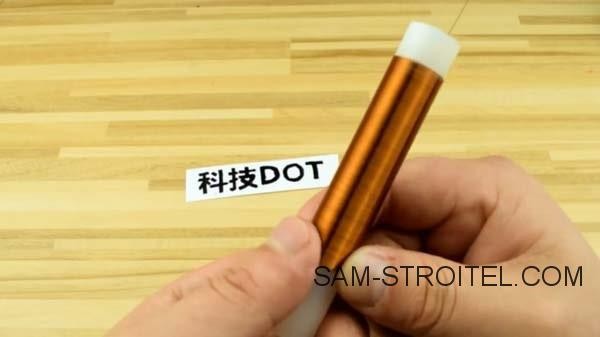

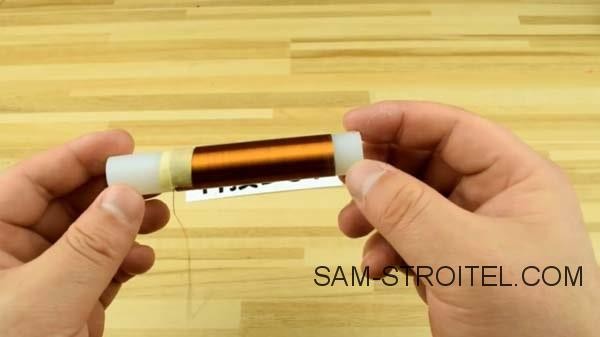

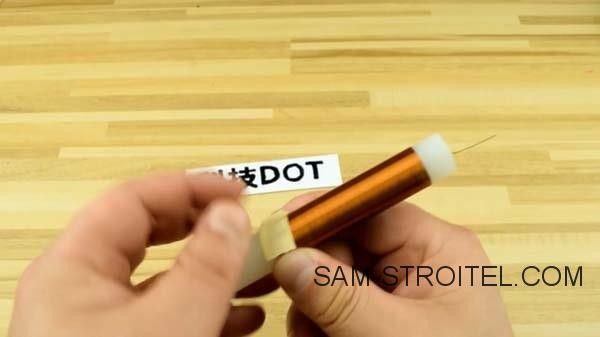

Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.

Катушка Тесла своими руками

Катушка Тесла своими руками

Катушка Тесла своими руками

Катушка Тесла своими руками

Катушка Тесла своими руками

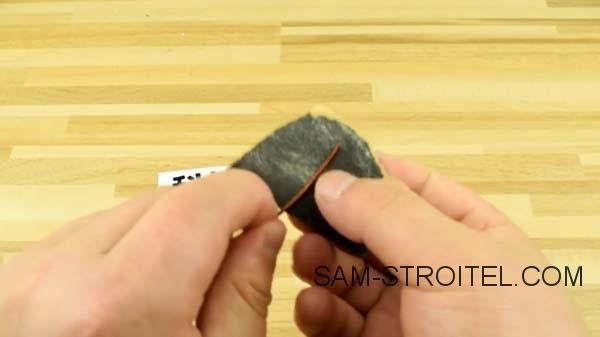

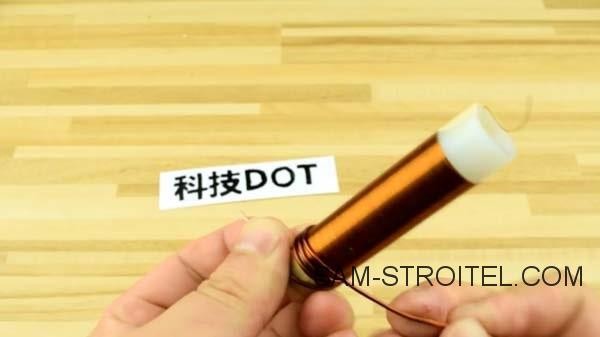

Для изготовления первичной обмотки, нужен провод диаметром 1,2 мм. Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.

Катушка Тесла своими руками

Катушка Тесла своими руками

Катушка Тесла своими руками

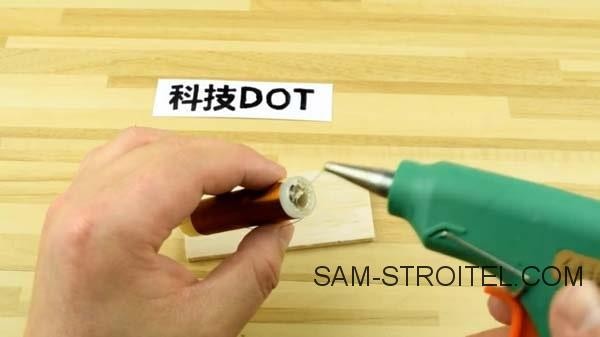

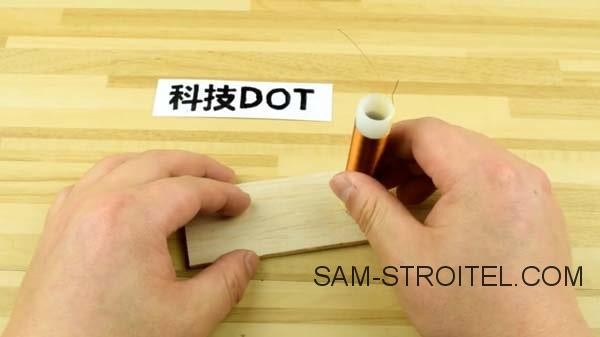

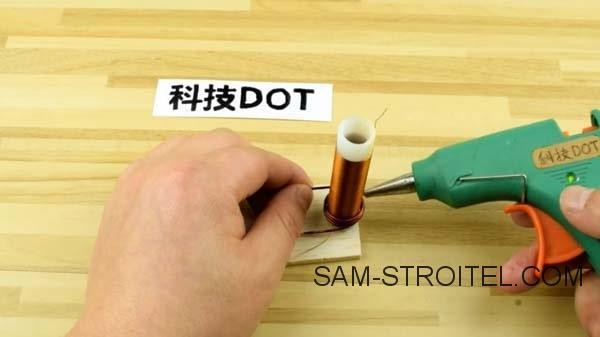

Катушку нужно зафиксировать на деревянной дощечке, сделать это можно с помощью термоклея.

Катушка Тесла своими руками

Катушка Тесла своими руками

Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части

Катушка Тесла своими руками

Катушка Тесла своими руками

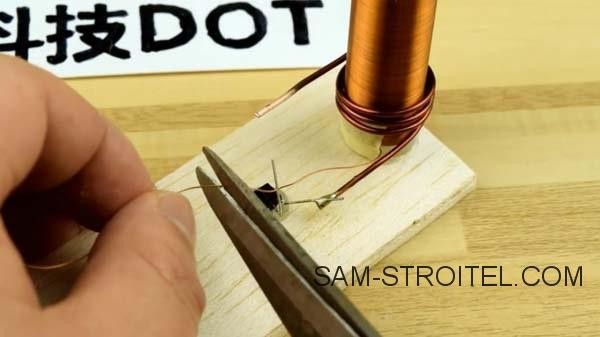

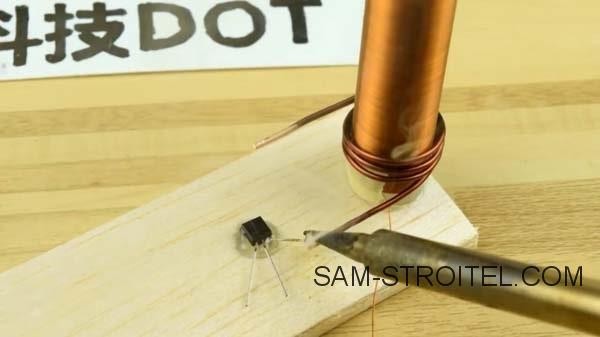

Коллектор транзистора припаивается к одному из выводов первичной обмотки.

Катушка Тесла своими руками

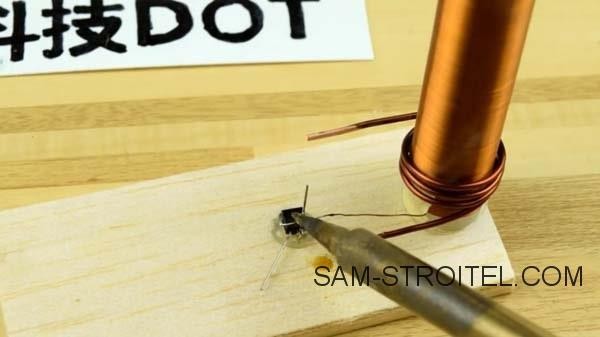

К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.

Катушка Тесла своими руками

Катушка Тесла своими руками

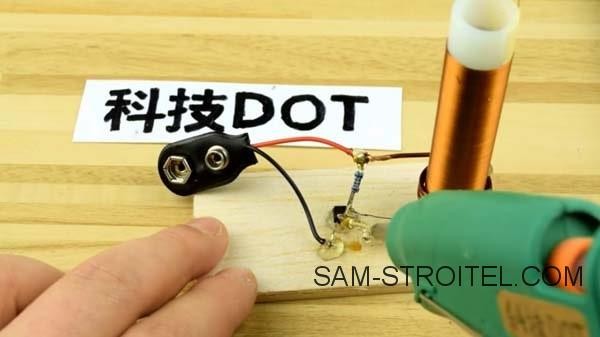

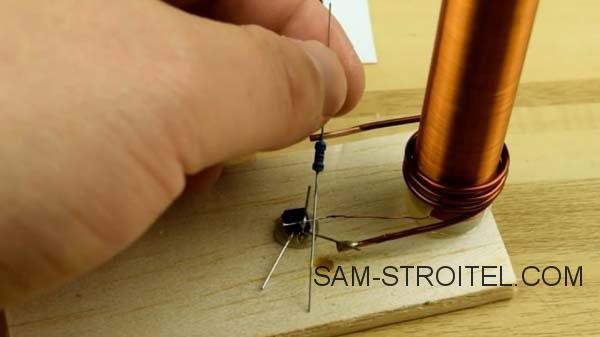

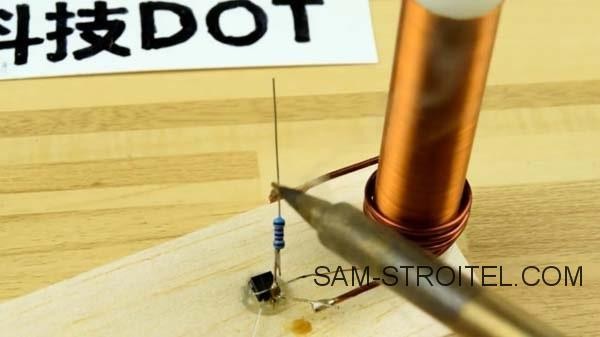

Резистор припаивается между базой транзистора, и вторым выводом первичной обмотки.

Катушка Тесла своими руками

Катушка Тесла своими руками

Катушка Тесла своими руками

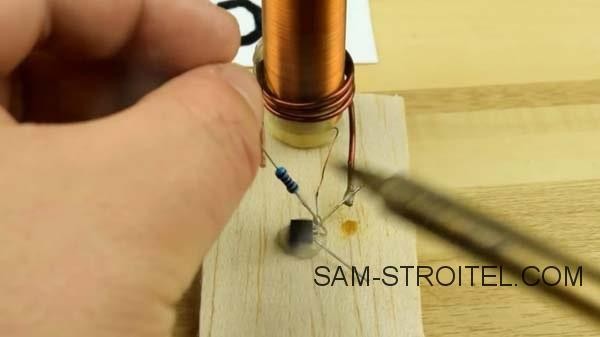

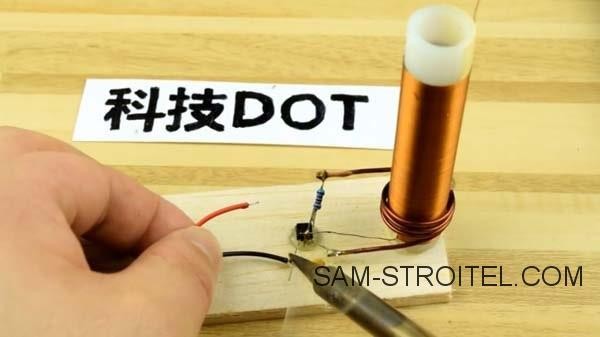

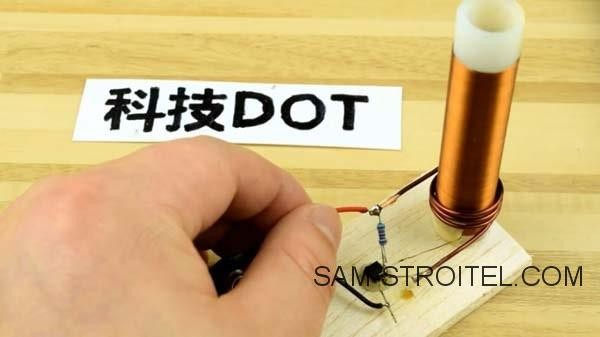

Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки.

Катушка Тесла своими руками

Катушка Тесла своими руками

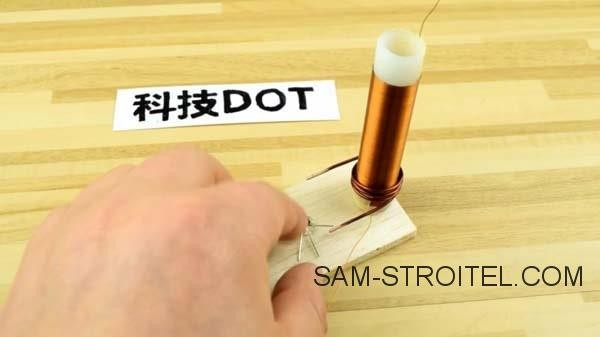

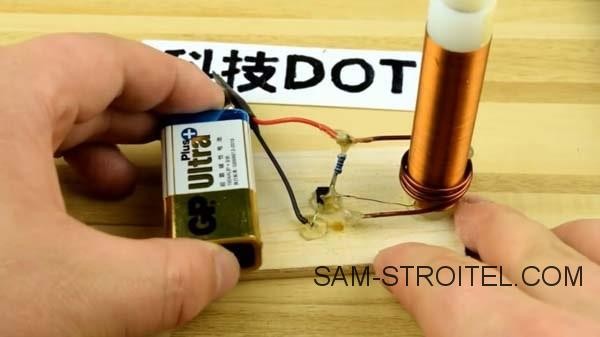

Можно подключать батарейку 9 вольт, к клеммам, и начинать испытания.

Катушка Тесла своими руками

Катушка Тесла своими руками

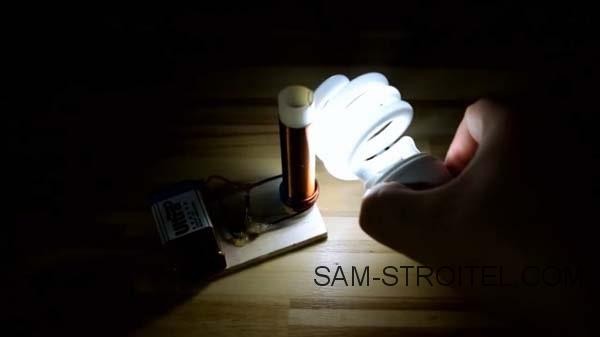

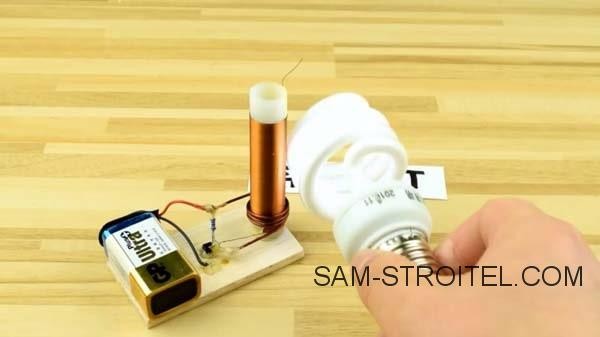

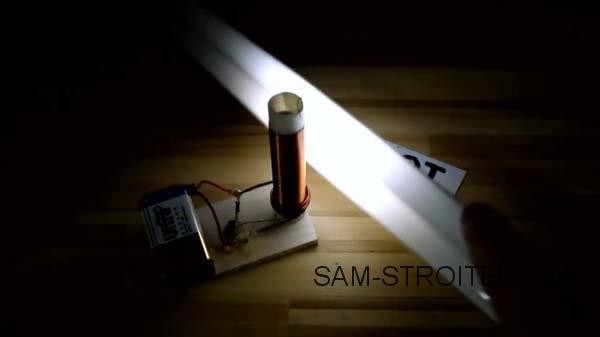

Люминесцентная лампа, засветилась при приближении к трансформатору.

Катушка Тесла своими руками

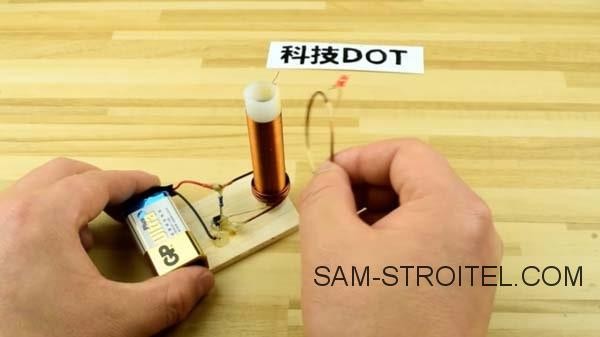

Также светится и светодиод, припаянный к небольшой катушке.

Катушка Тесла своими руками

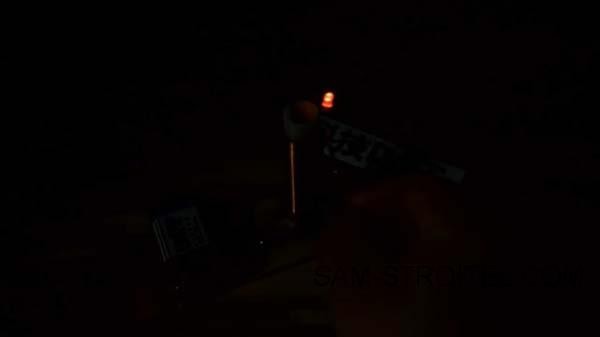

Вот так это выглядит в темноте.

Катушка Тесла своими руками

Катушка Тесла своими руками

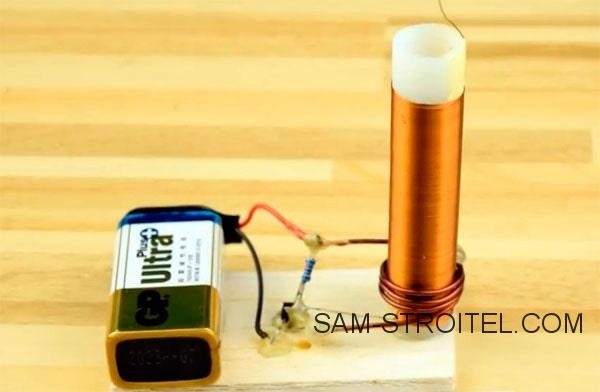

Вот такую самодельную катушку Тесла, можно сделать своими руками в домашних условиях.

Не забывайте, что Вы имеете дело с высоким напряжением! Соблюдайте безопасность!

Катушка Тесла своими руками

Процесс изготовления трансформатора Теслы, также показан в этом видео:

Автор самоделки: «KJDOT».
