Картинг своими руками: фото и описание изготовления машины

Опубликовано Апр 2, 2021

Подробное описание, как сделать машину карт своими руками, фото, а также видео, прилагаются.

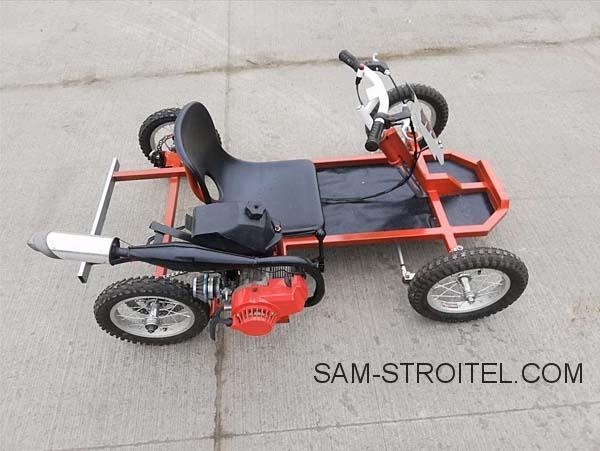

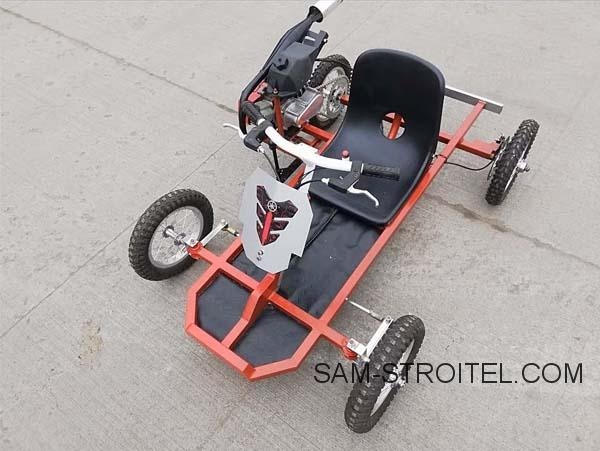

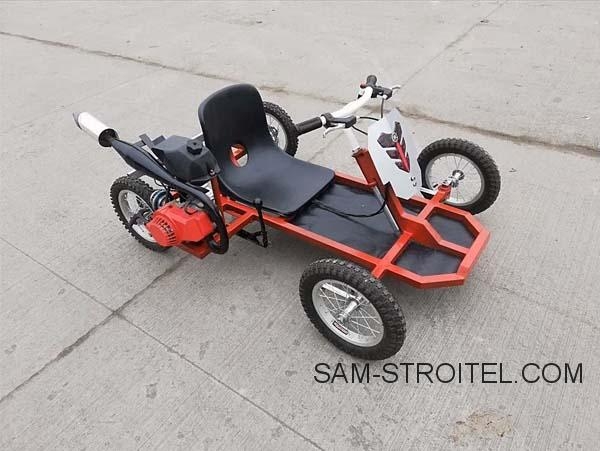

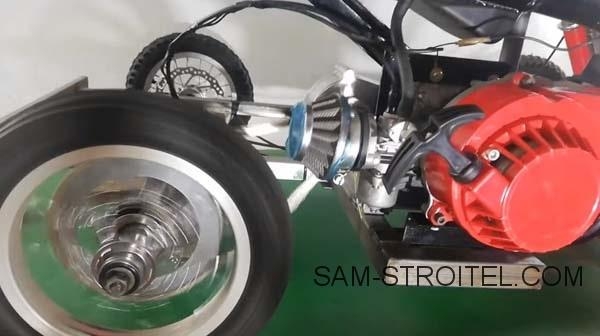

Спортивный автомобиль карт, можно сделать практически из подручных материалов, главное чтобы было желание. Сегодня мы рассмотрим ещё один вариант самодельного карта с бензиновым двигателем.

Понадобятся материалы:

Содержание статьи:

1 Понадобятся материалы:
- 1.1 Популярные самоделки на нашем сайте

— колёса, тормоза, передняя вилка от детского велосипеда;
— двигатель с вариатором или центробежным сцеплением (подойдёт от бензопилы, мотокосы или от скутера);
— листовая сталь;
— рулевые наконечники или тяги подходящей длины;
— болты и гайки;
— профильные трубы;
— листовая оцинкованная сталь;
— уголок;
— круглые трубы;
— краска и грунт по металлу;
— дроссельная ручка.

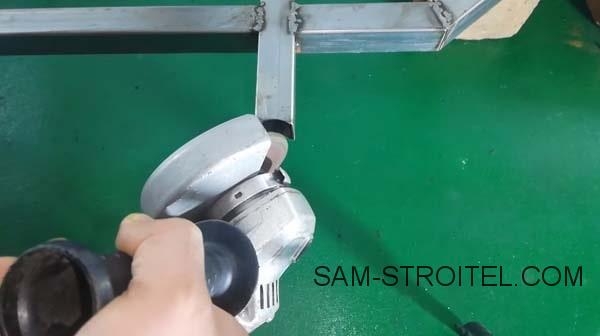

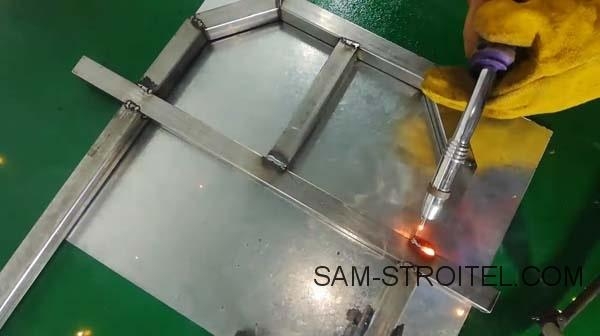

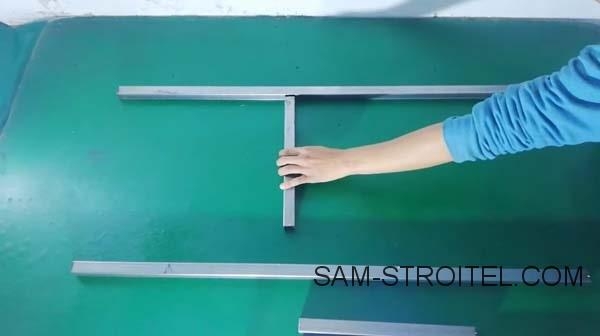

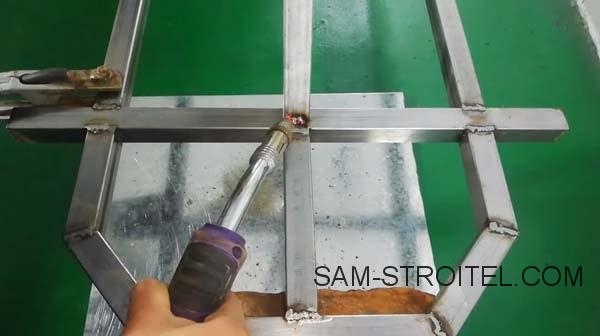

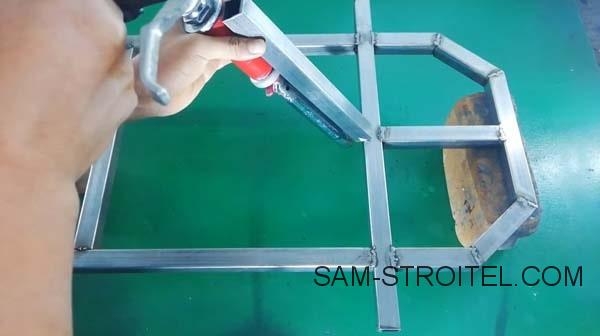

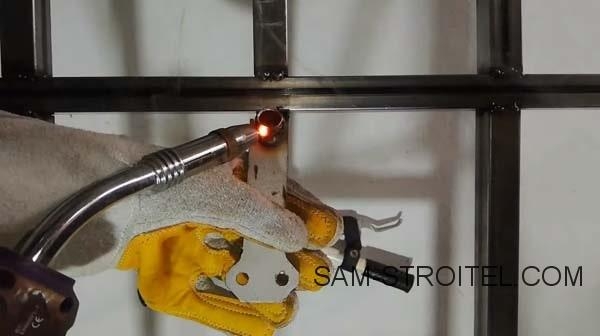

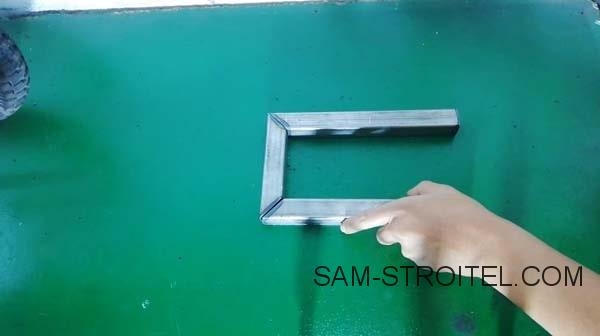

Далее, детально рассмотрим процесс изготовления самоделки. Первым делом нужно изготовить раму для карта. Автор использовал профильные трубы.

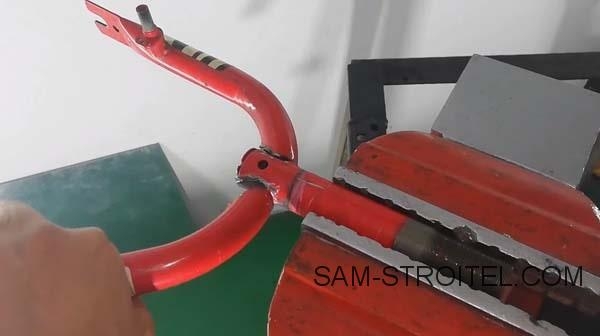

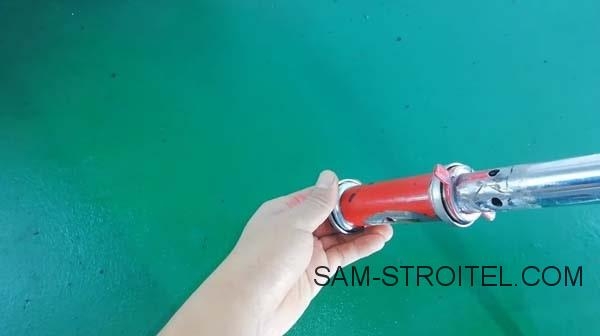

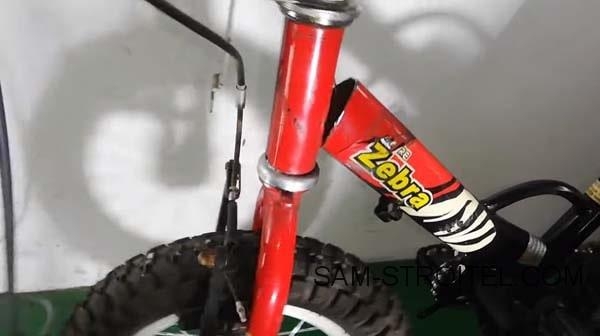

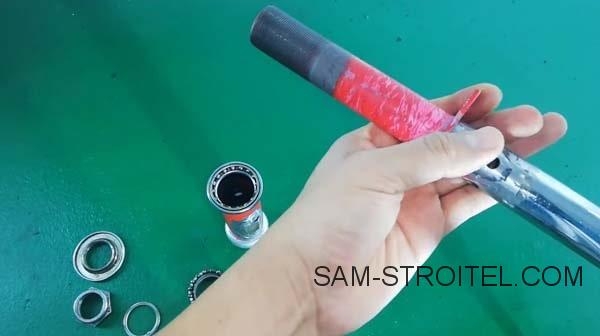

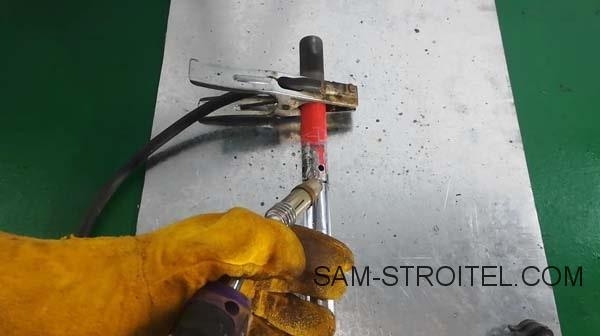

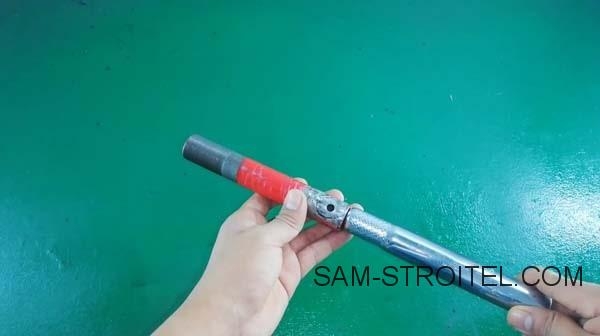

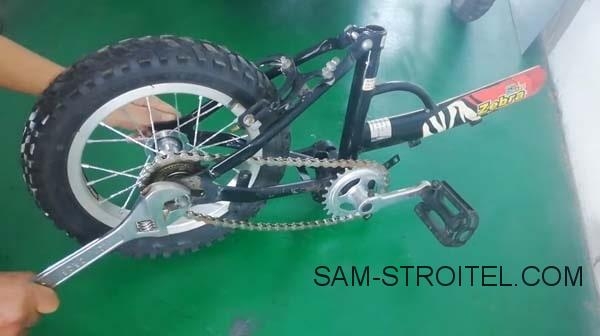

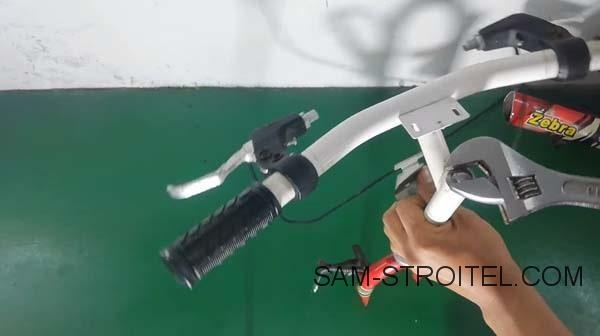

Рулевое управление можно взять от старого детского велосипеда, просто отрезаем переднюю часть рамы. При необходимости понадобится удлинить рулевой вал, для этого можно использовать кусок трубы.

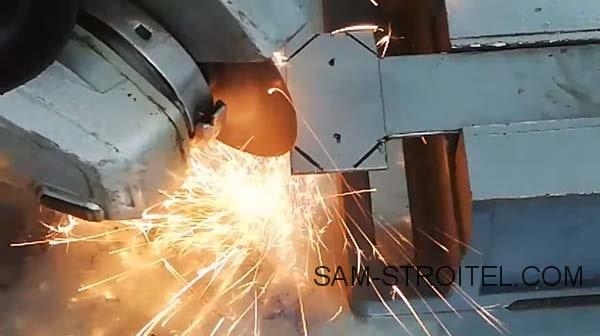

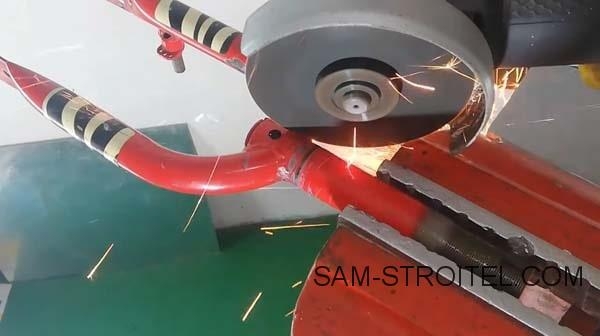

Отрезаем всё лишнее.

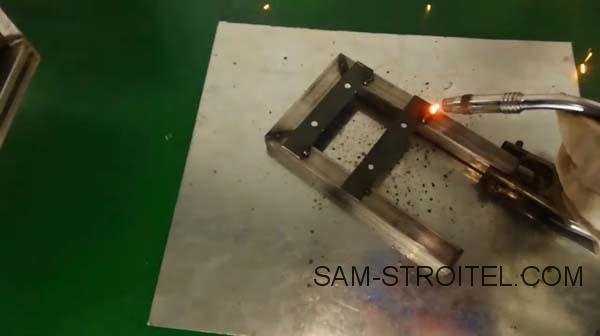

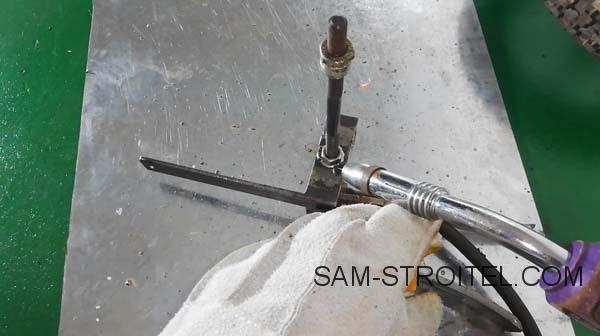

Чтобы закрепить рулевое управление на раме, привариваем под нужным углом к раме кусок профильной трубы. Ну а далее к приваренной трубе привариваем каретку с подшипниками.

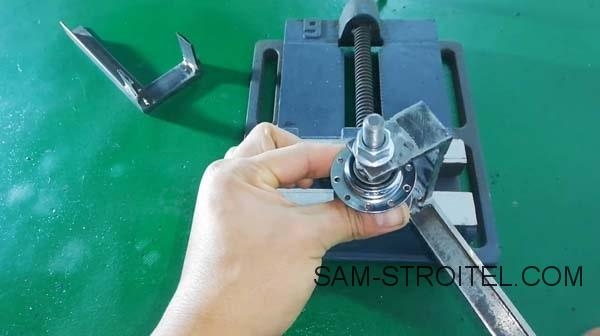

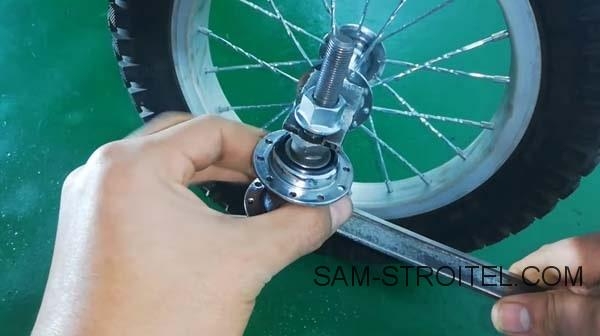

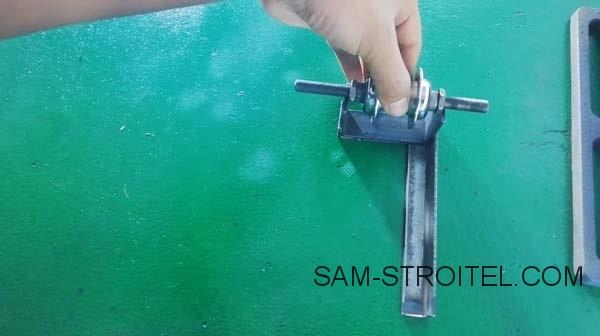

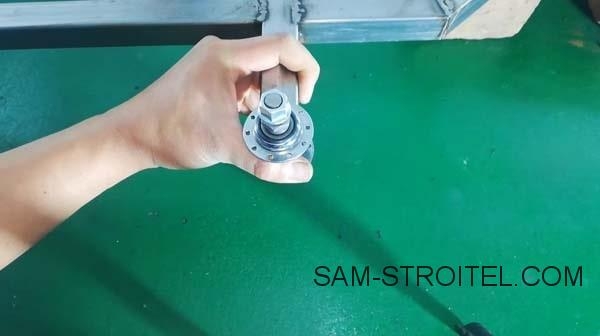

Сделаем поворотные шарниры для передних колес, автор использовал втулки от передних колес велосипеда.

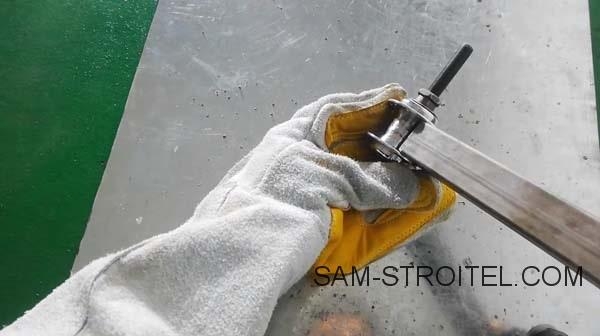

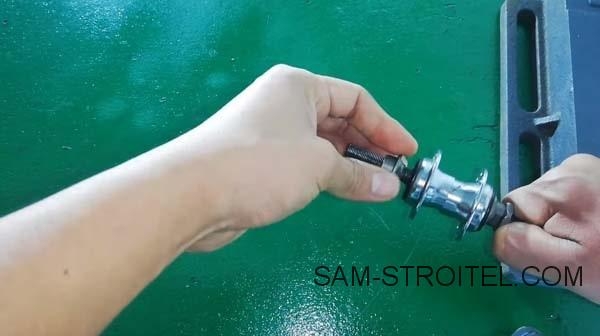

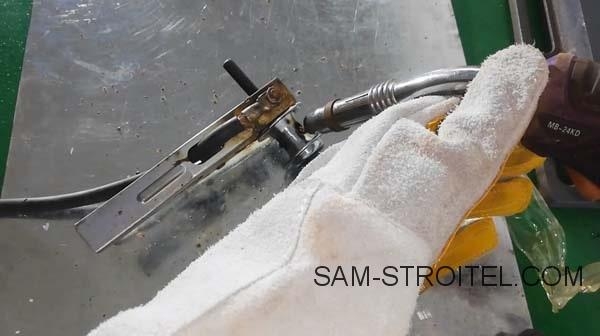

Чтобы хорошо приварить втулки к профильным трубам, автор, втулки укоротил. Просто разрезаем втулку в центре, а потом вставляем ось, центрируем и свариваем.

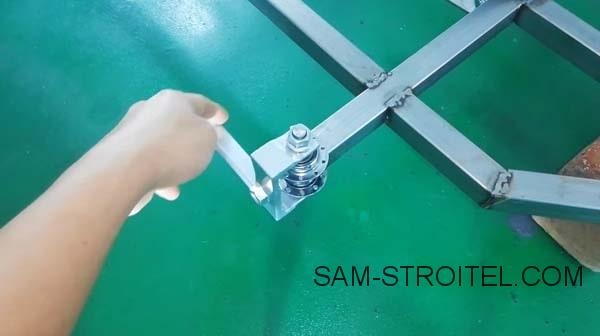

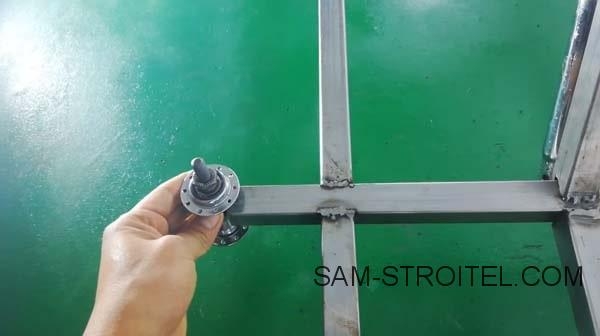

Поворотные механизмы для передних колёс.

Сейчас читают:

Как своими руками сделать стол из досок: 4 модели…

Как сделать новогодние композиции своими руками:…

9 классных идей для сада (сохраняйте в закладки!)

Как выбрать теплый пол

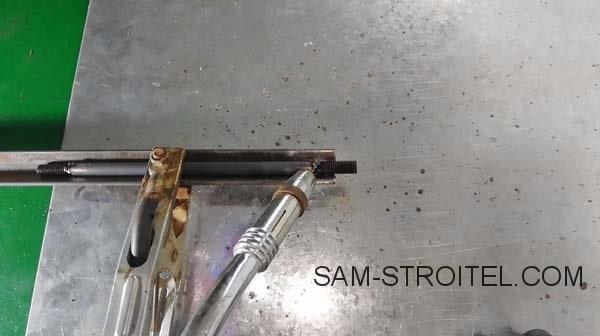

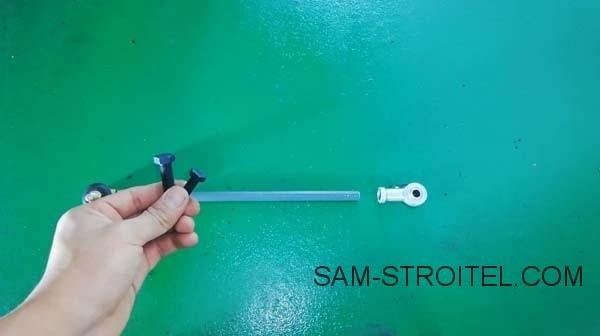

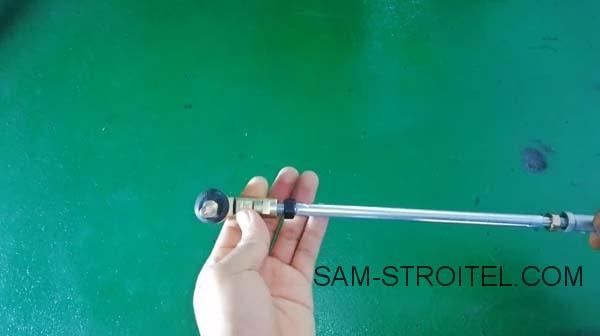

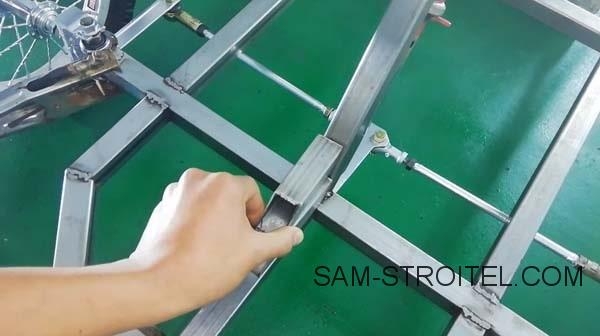

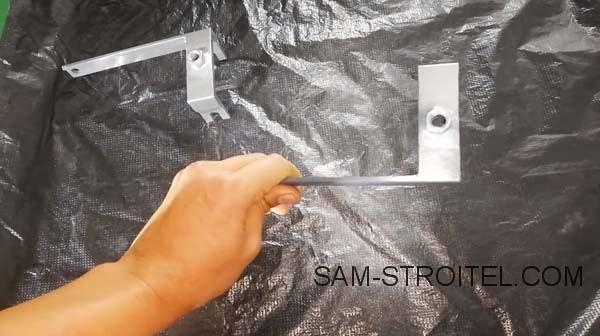

Рулевые тяги, делаем сами, из стальных труб и болтов или резьбовых стержней. Свариваем тяги по длине и не забываем, что должен быть ход для регулировки схождения.

Устанавливаем задний дисковый тормоз, проводим тросики и устанавливаем тормозную ручку на руль.

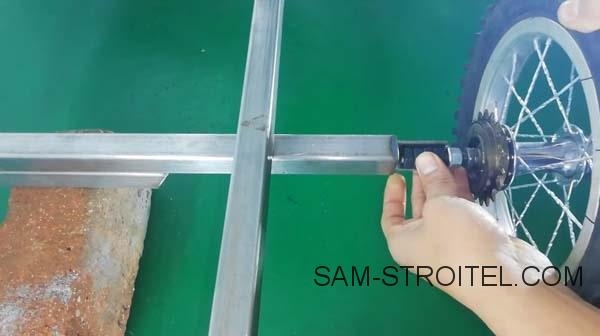

Для задней оси, нам понадобится два задних колеса велосипеда, на одно колесо устанавливается тормозной диск, а на другое — ведомая звездочка. Храповые механизмы звездочек нужно заварить, особенно это касается тормозного колеса. Что касается ведущего колеса, то звездочку автор перевернул храповиком в нужную сторону, а резьбу прихватил сваркой к втулке, чтобы блок не откручивался. В итоге машина сможет двигаться накатом, это менее безопасно, зато более удобно.

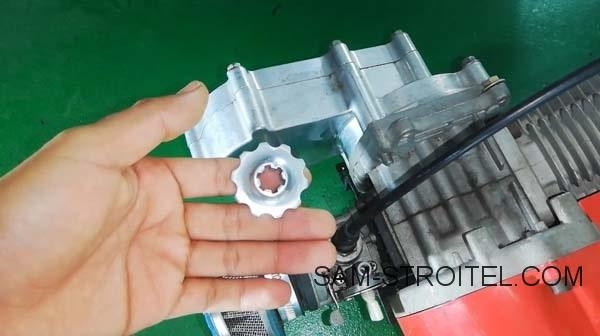

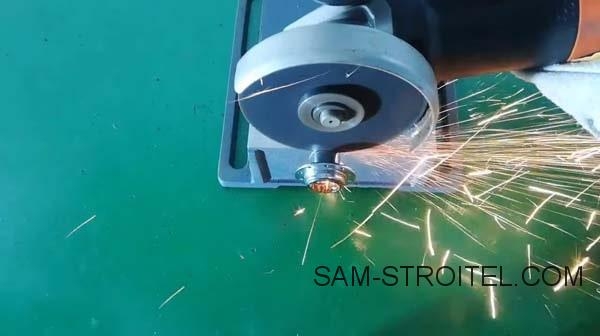

Ведомую звездочку берем от велосипеда, срезаем лишнее и привариваем ее к храповой звездочке на колесе.
